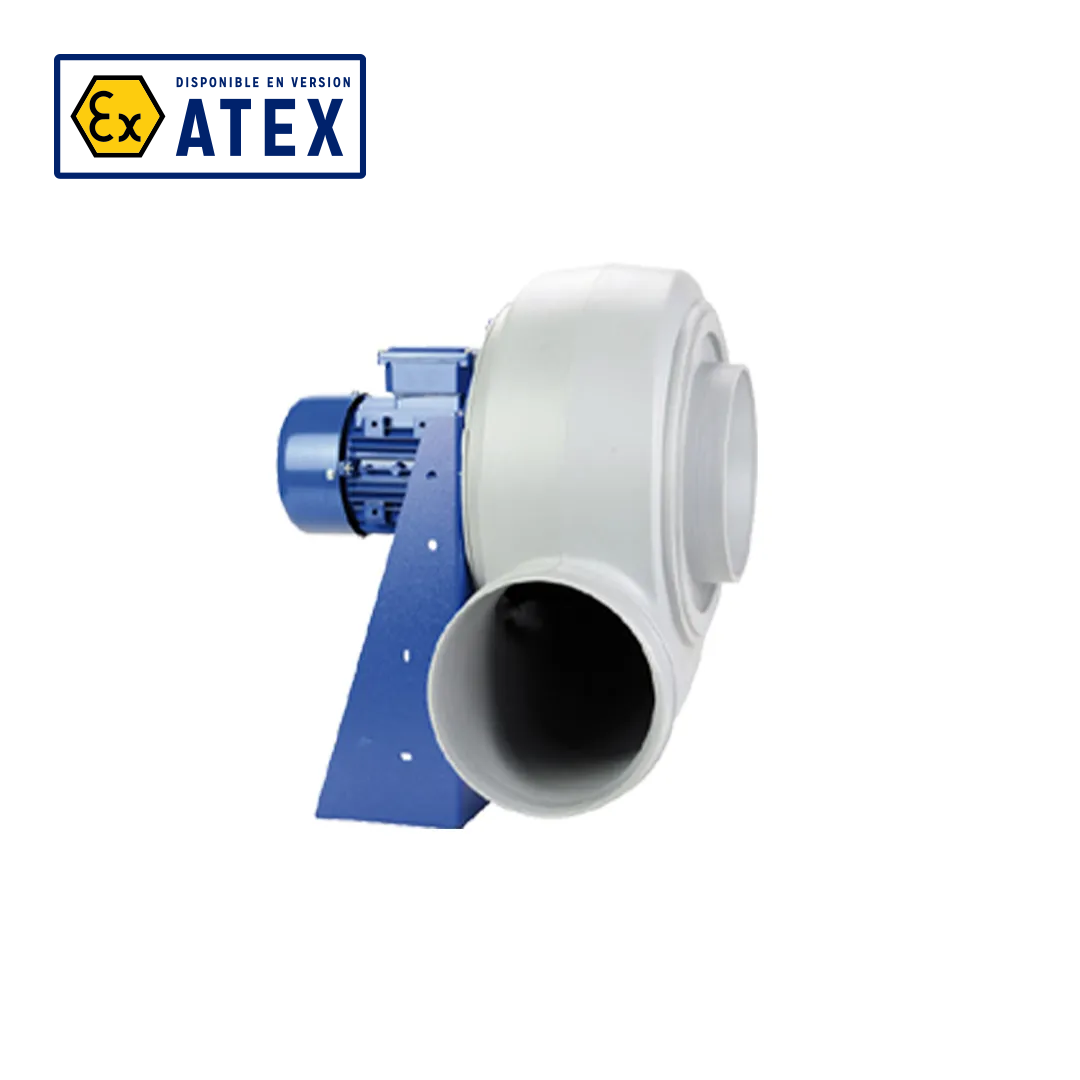

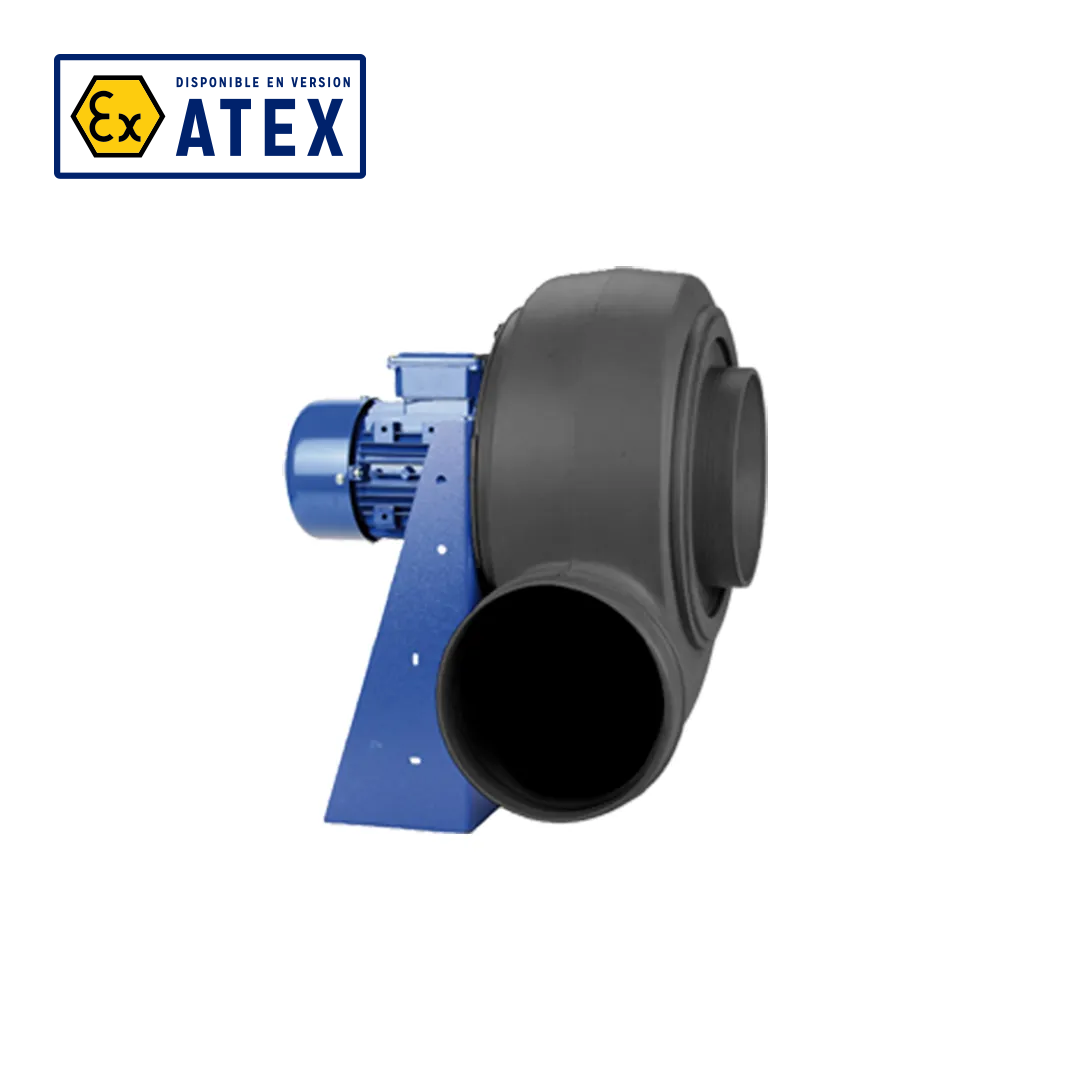

Série P, PT & PCO – Ventilateurs centrifuges plastique

Série P, PT & PCO – Ventilateurs centrifuges plastique – Image 1
Série P, PT & PCO – Ventilateurs centrifuges plastique – Image 2
Série P, PT & PCO – Ventilateurs centrifuges plastique - Thumbnail Image 1
Série P, PT & PCO – Ventilateurs centrifuges plastique - Thumbnail Image 2

Ventilateurs centrifuges pour l’extraction de vapeurs corrosives sur hottes, sorbonnes et installations de filtration. Volute en PE et turbine à réaction en PP. Versions sur chaise P, à transmission PT et en tourelle PCO ; option ATEX selon configuration.

La configuration se choisit selon le débit et l’implantation du réseau. Les matériaux de la volute, de la turbine et du support sont adaptés aux effluents et aux conditions de service.

Débit de 150 à 7 000 m³/h

Turbine à réaction en PP

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges P, PT et PCO assurent l’extraction de vapeurs corrosives sur les hottes et sorbonnes de laboratoire, seules ou groupées, les zones de stockage et les bacs de produits chimiques. Ils peuvent être associés à un caisson de filtration. La volute en polyéthylène injecté et la turbine à réaction en polypropylène constituent le circuit aéraulique en plastique. La turbine est équilibrée statiquement et dynamiquement ; son rendement annoncé supérieur à 72 % permet d’associer des débits élevés à des moteurs de faible puissance.

La version P est montée sur chaise, la version PT utilise une transmission et la version PCO est une tourelle à rejet horizontal. Une motorisation EC est également proposée pour la série P ; sa documentation est disponible dans les téléchargements. Les matériaux optionnels de volute comprennent PP, PPs, PPel, PEes, PEel et PVC selon l’exécution. Des turbines en PE, PVDF, PPel ou PVC et des supports en PE ou inox sont proposés selon la version.

Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Orientations LG et RD dans huit positions. Support moteur en acier traité peint époxy ou inox ; moteur B5, montage 5, et visserie inox pour les versions correspondantes.

Construction et performances

Caractéristique Description
Plage de débit 150 à 7 000 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

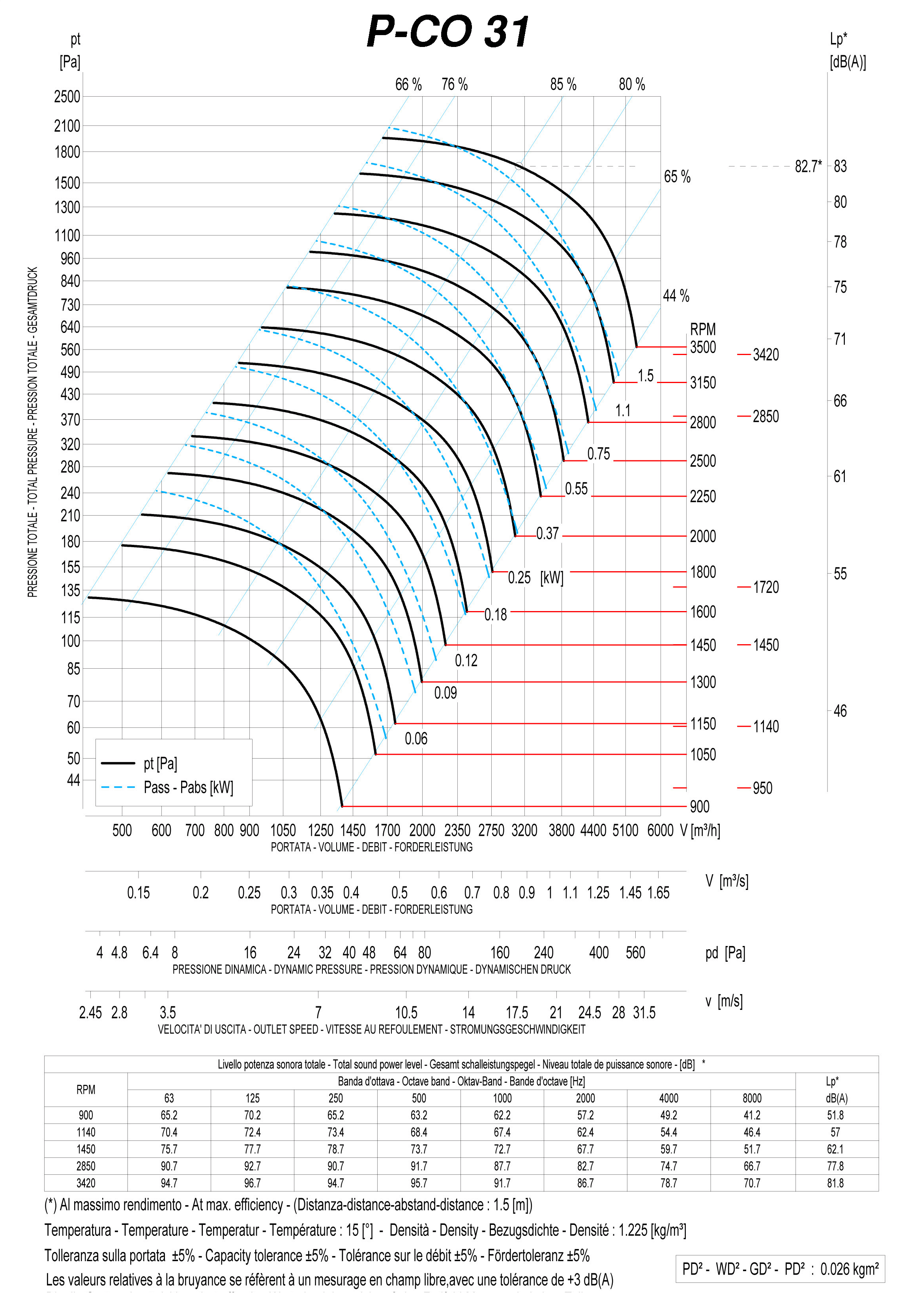

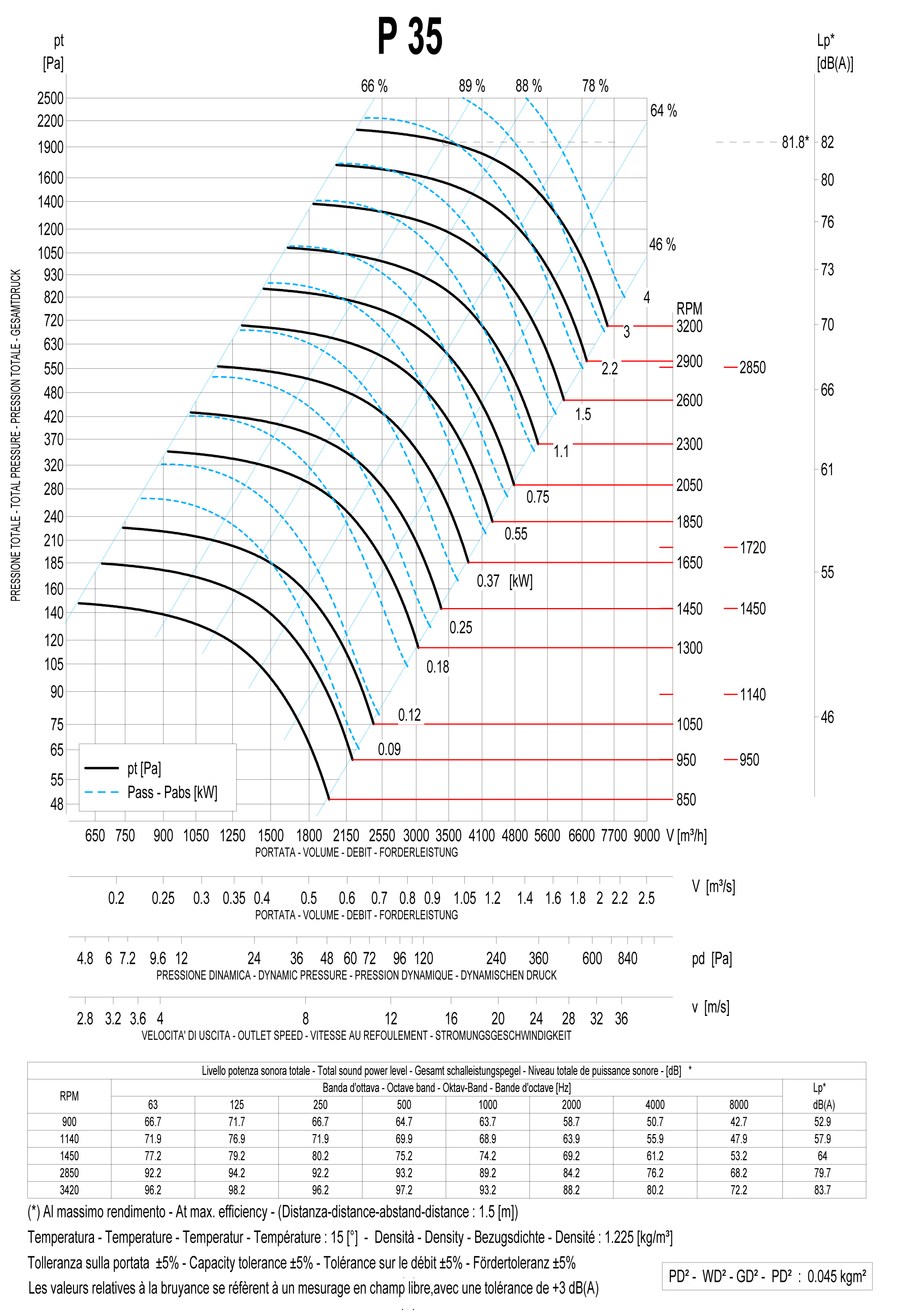

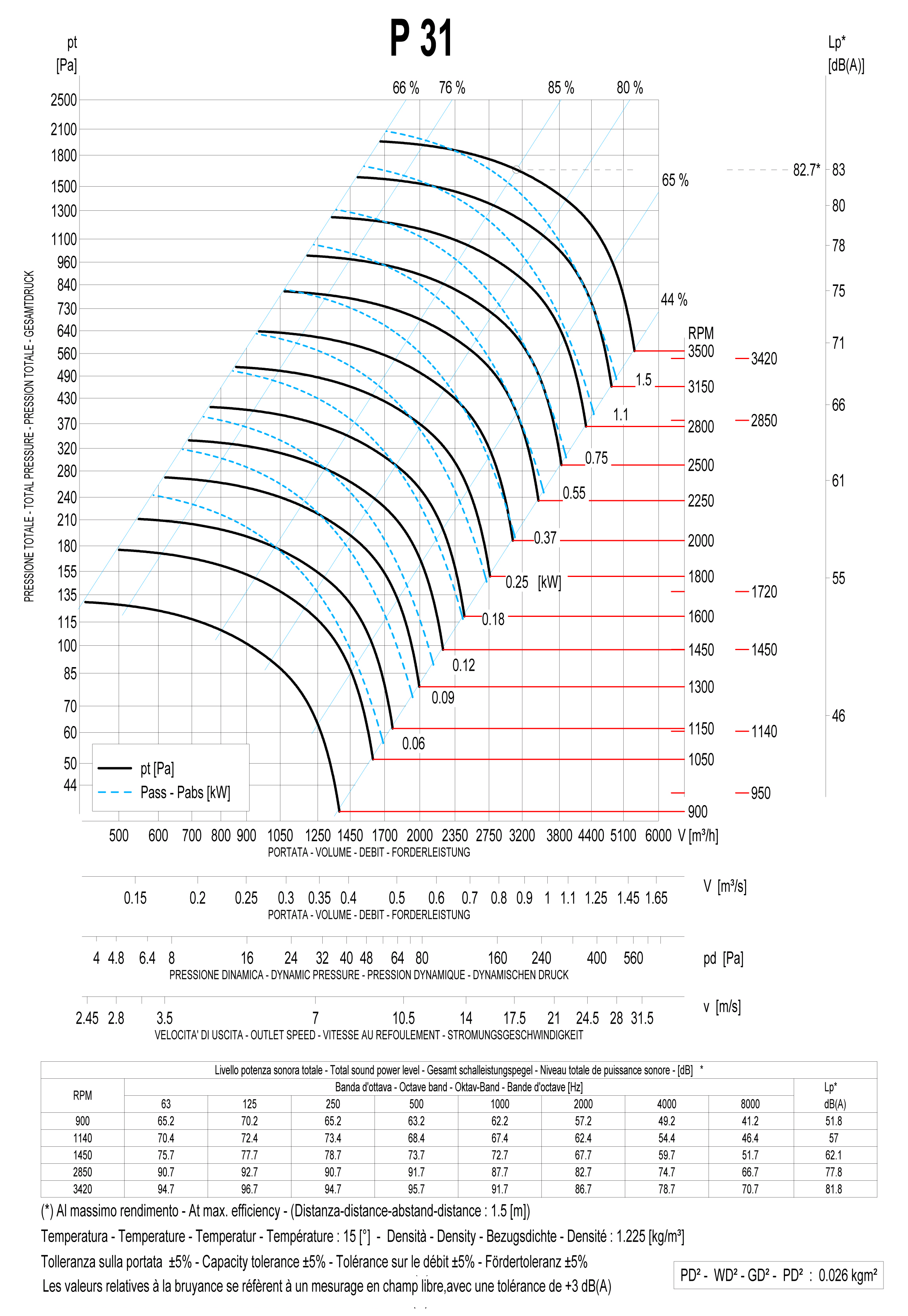

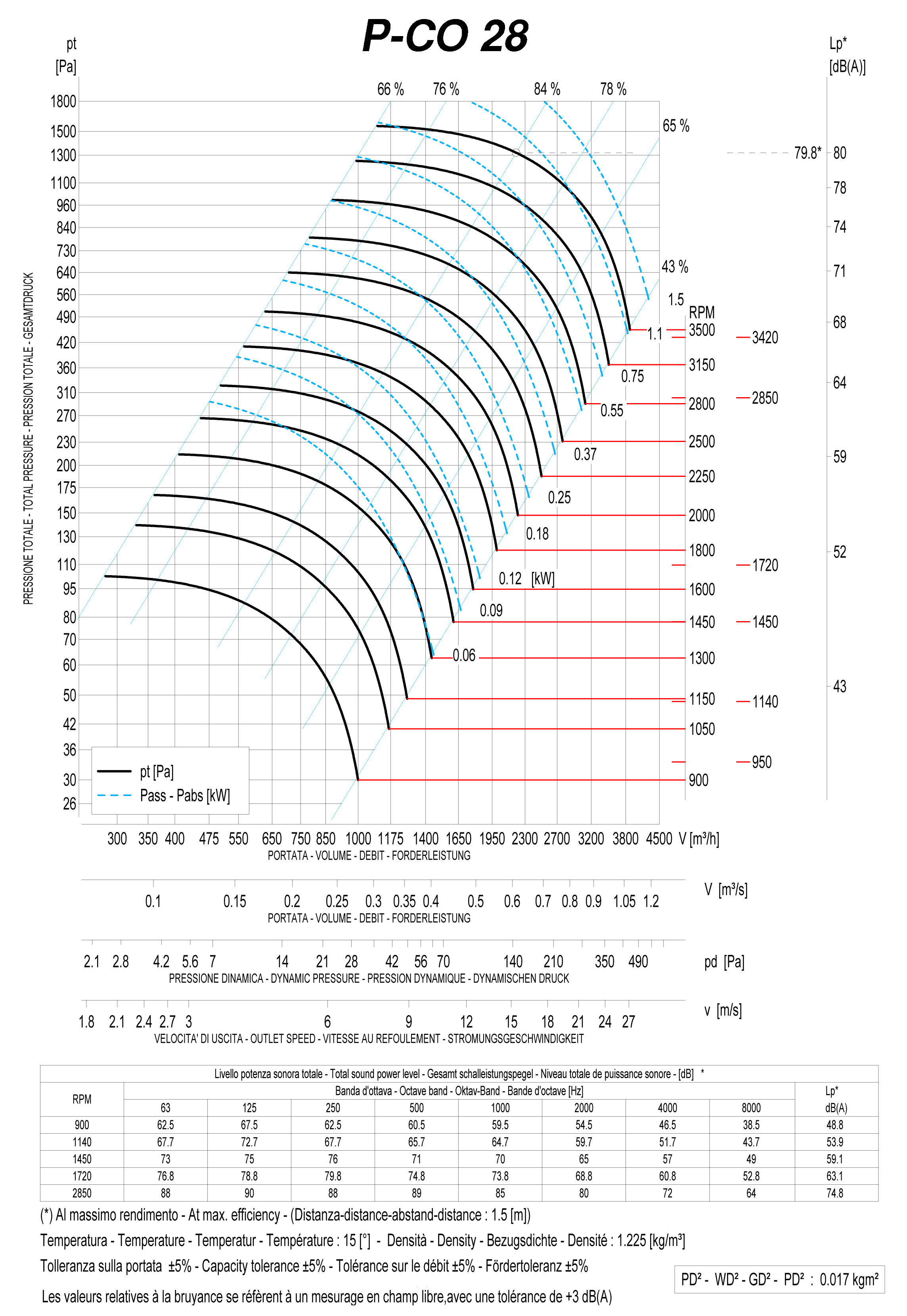

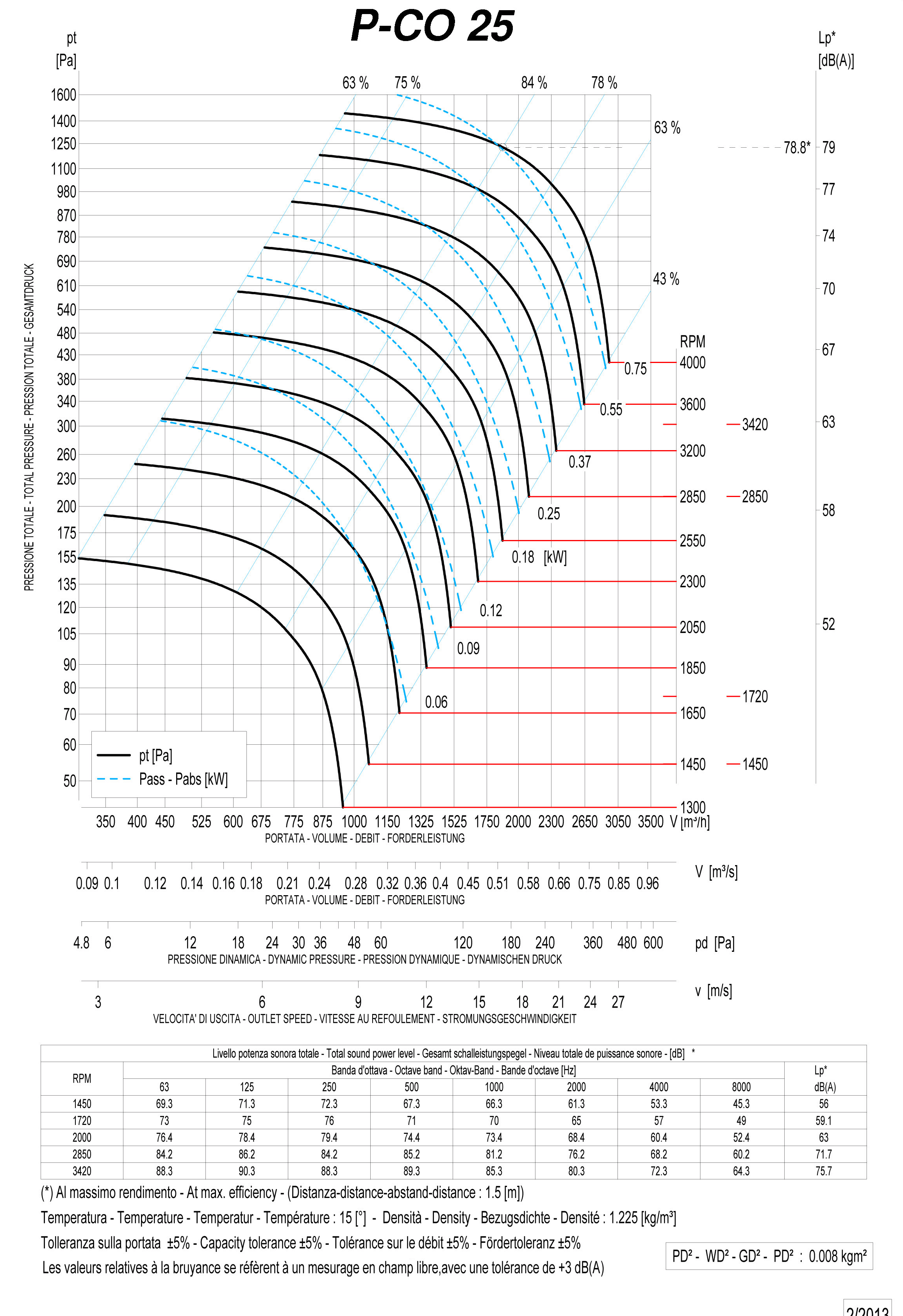

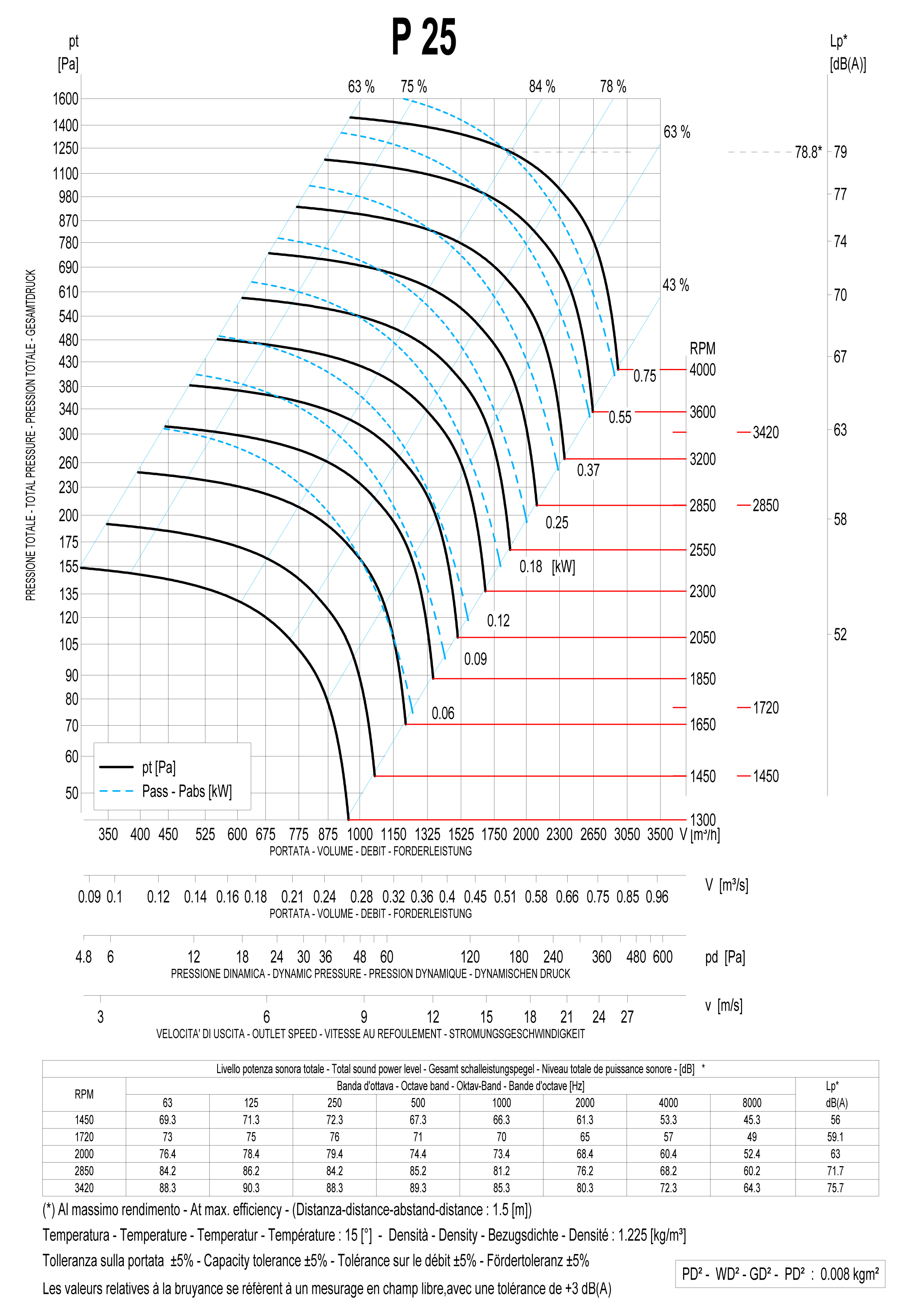

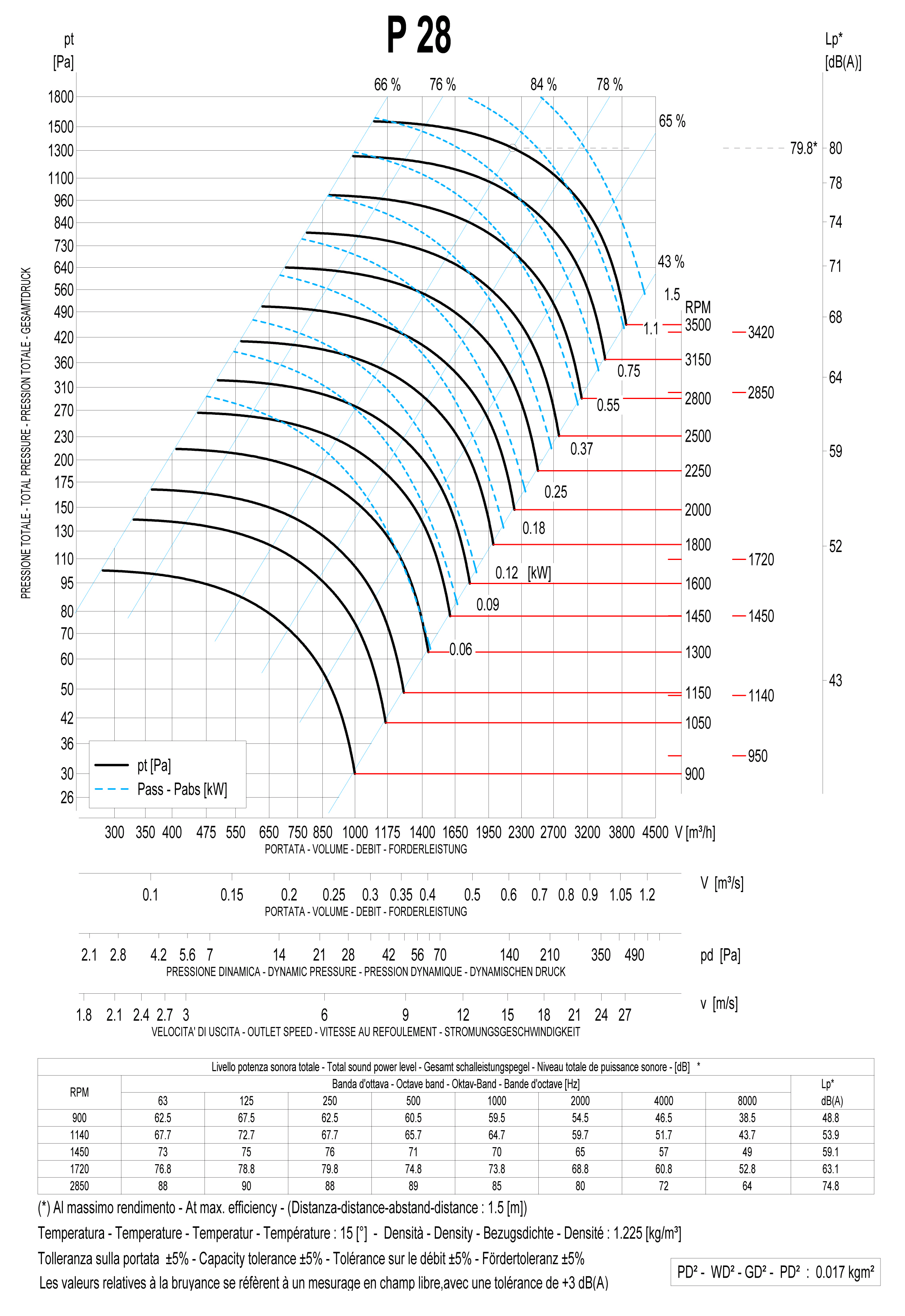

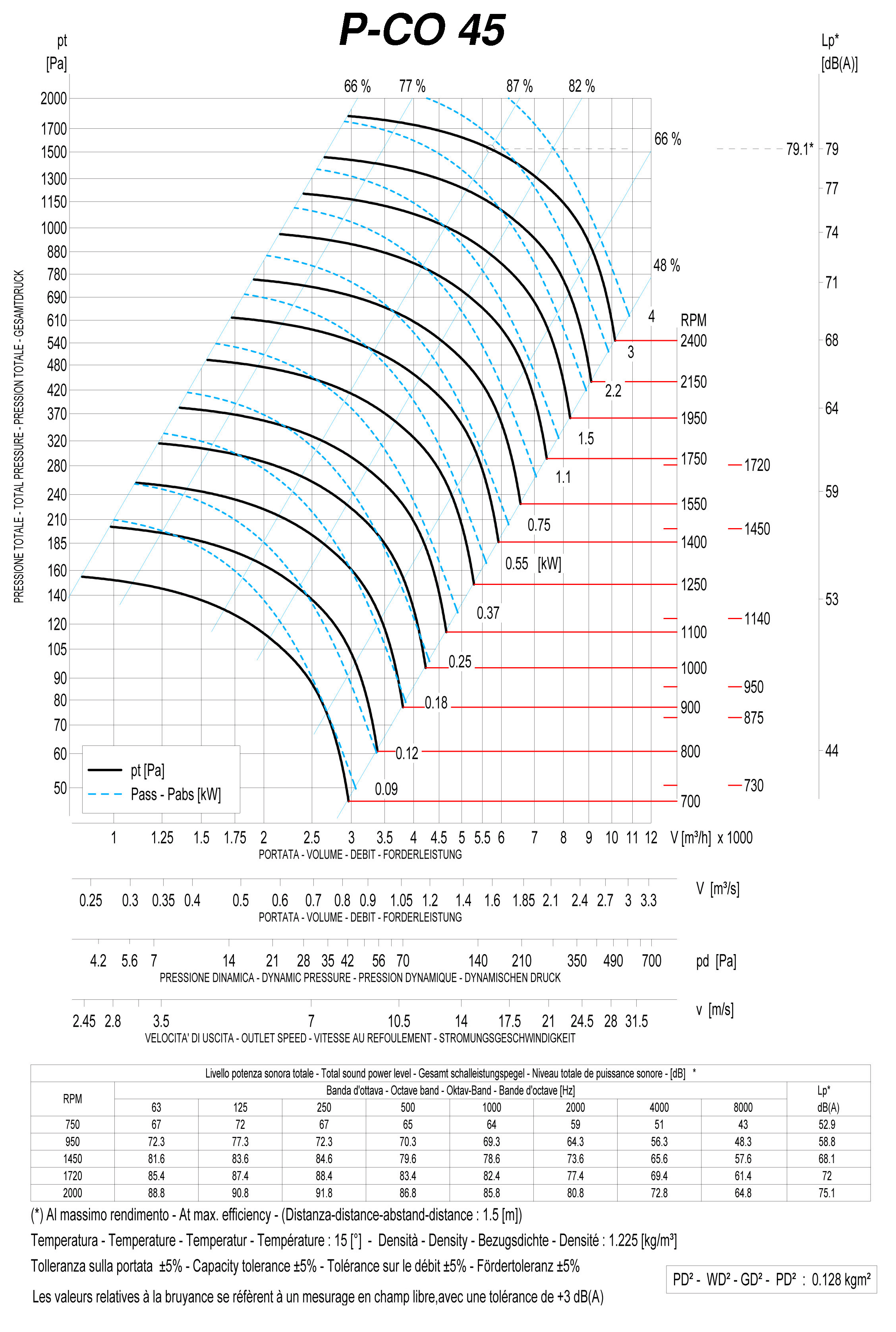

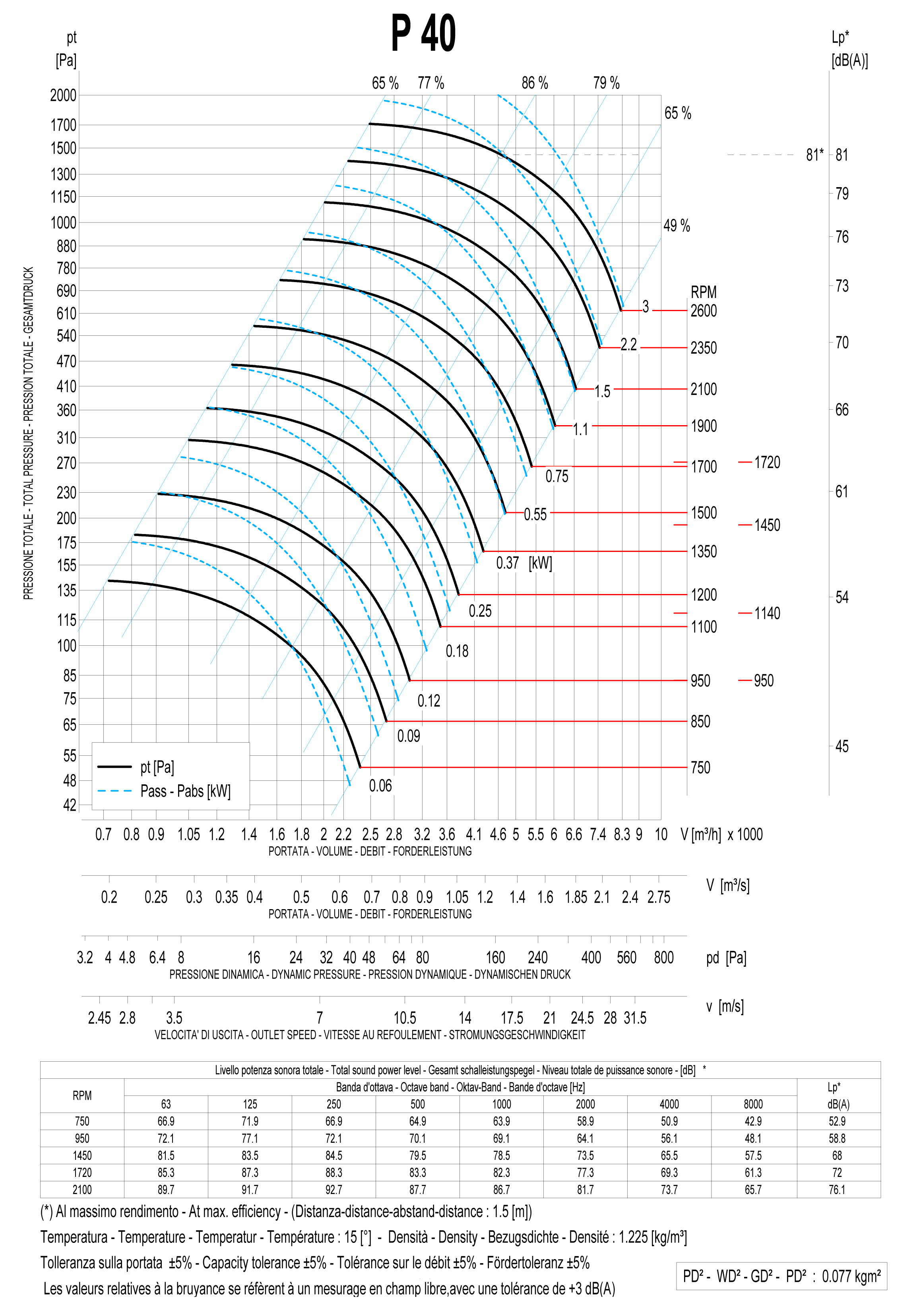

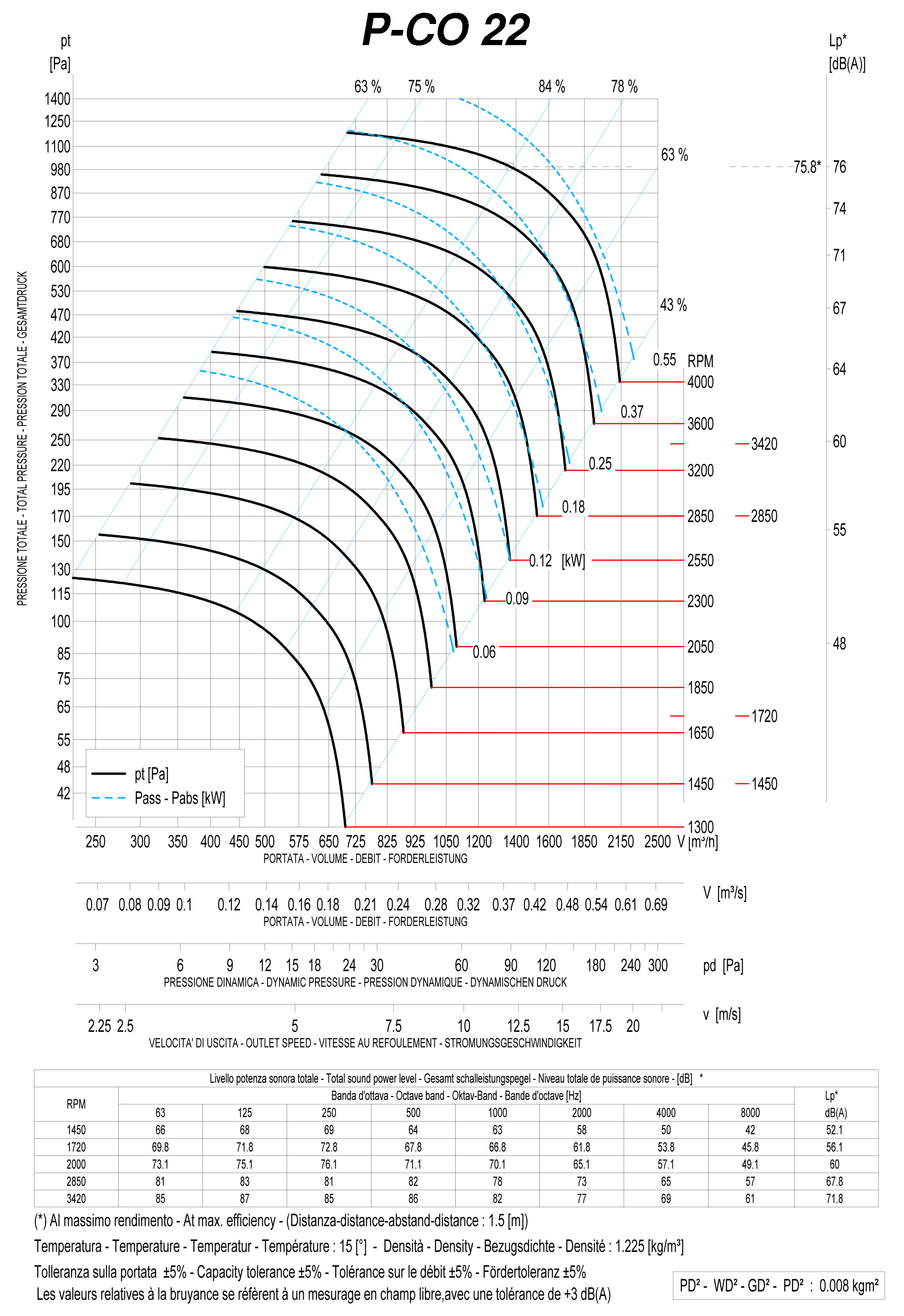

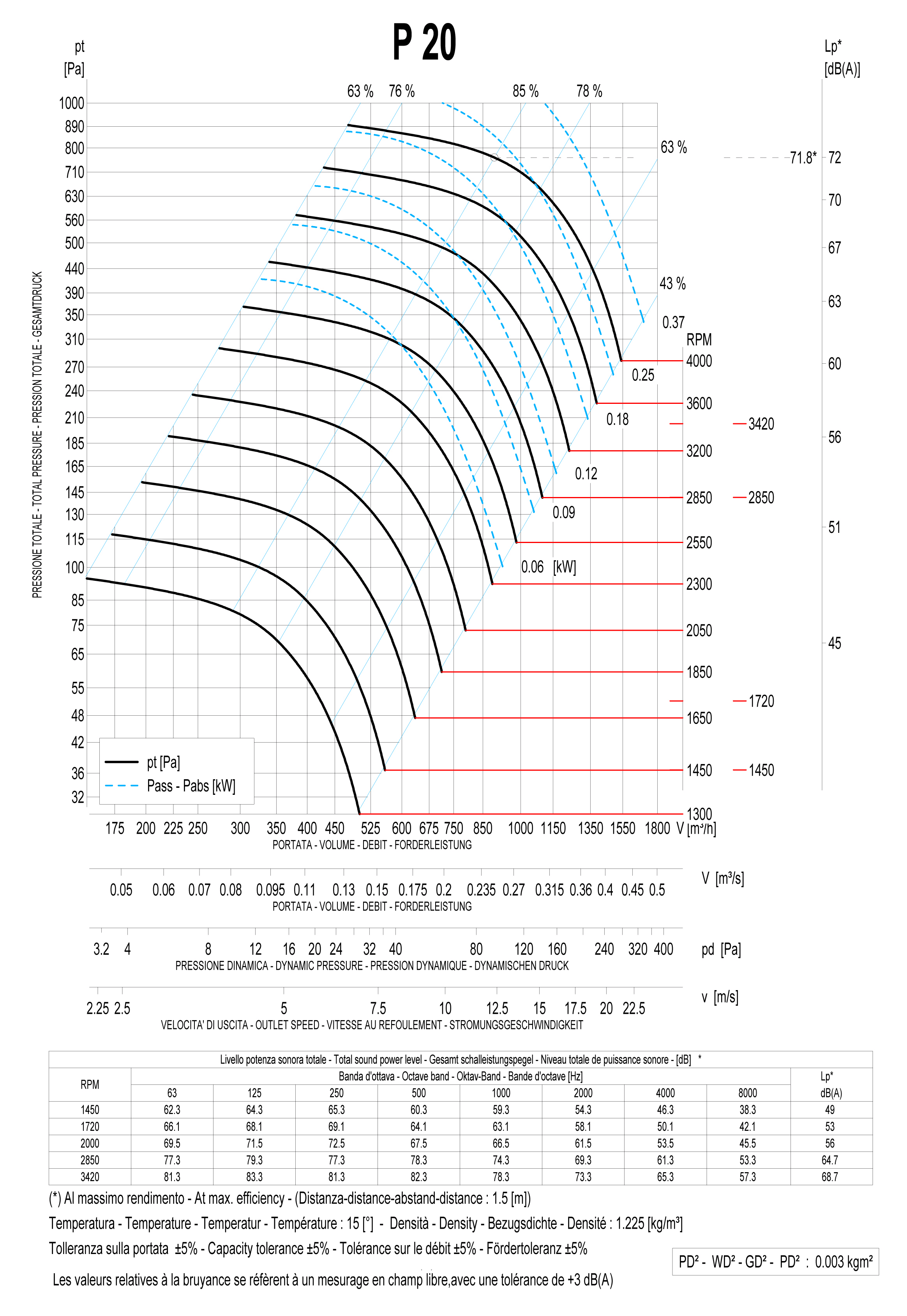

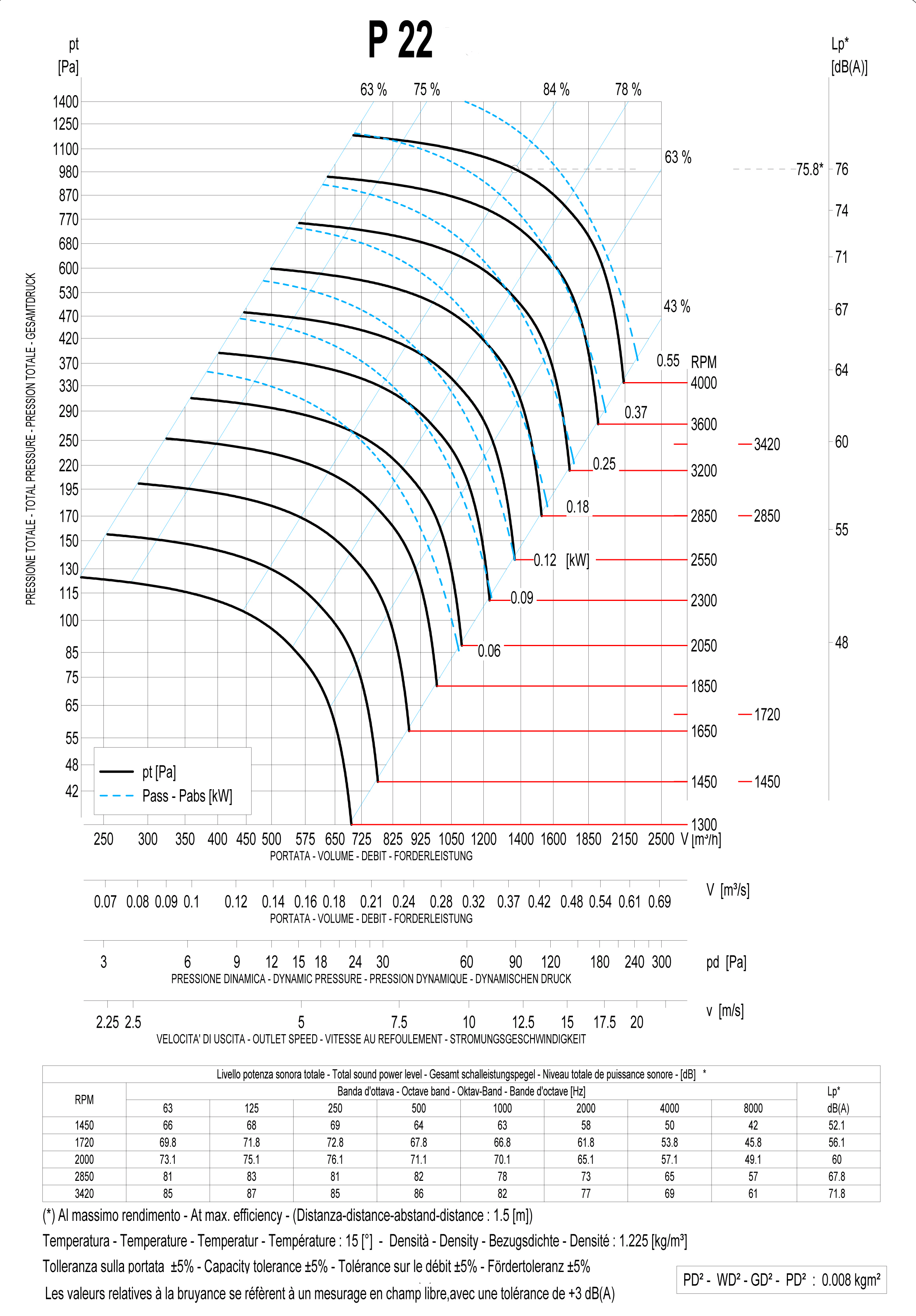

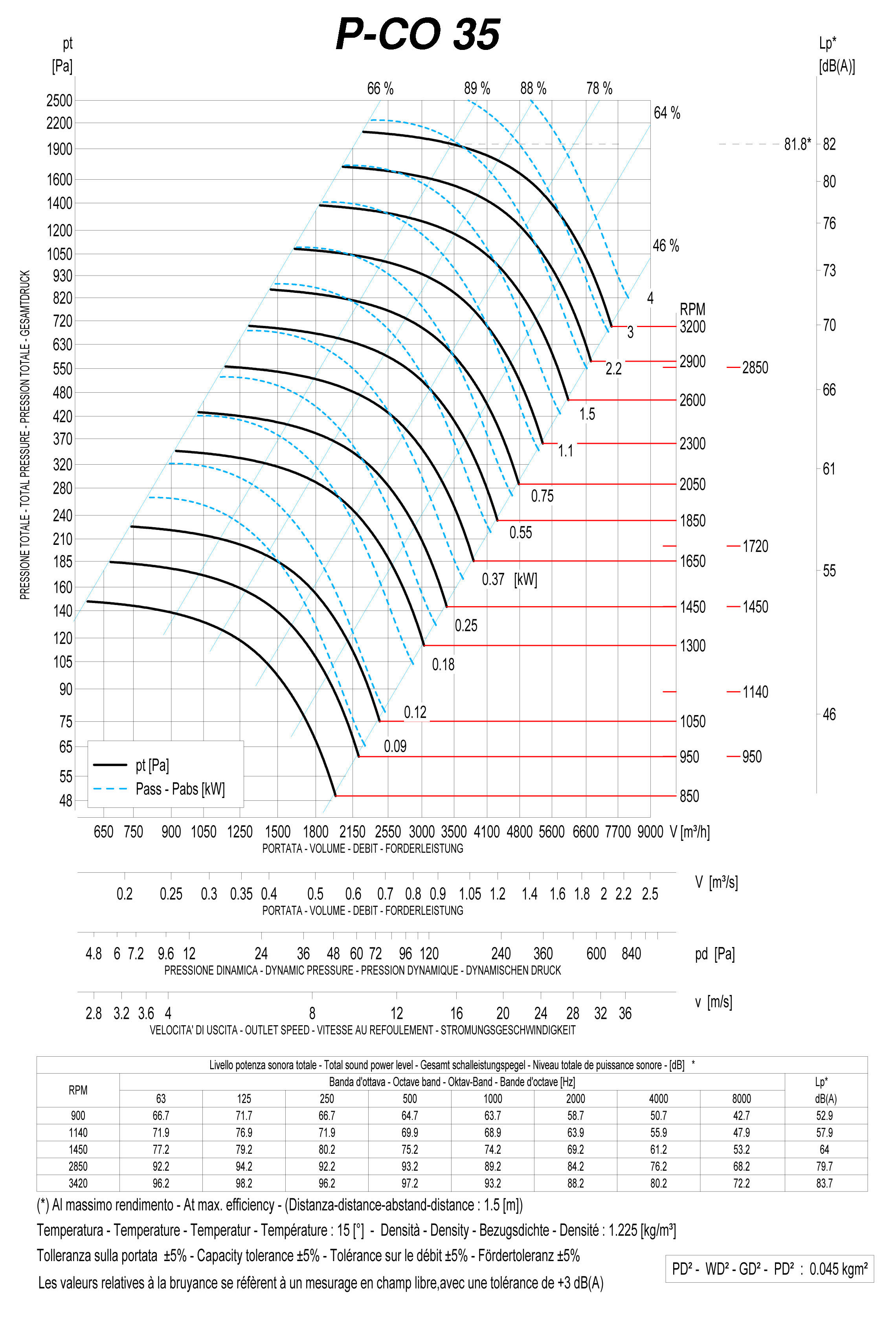

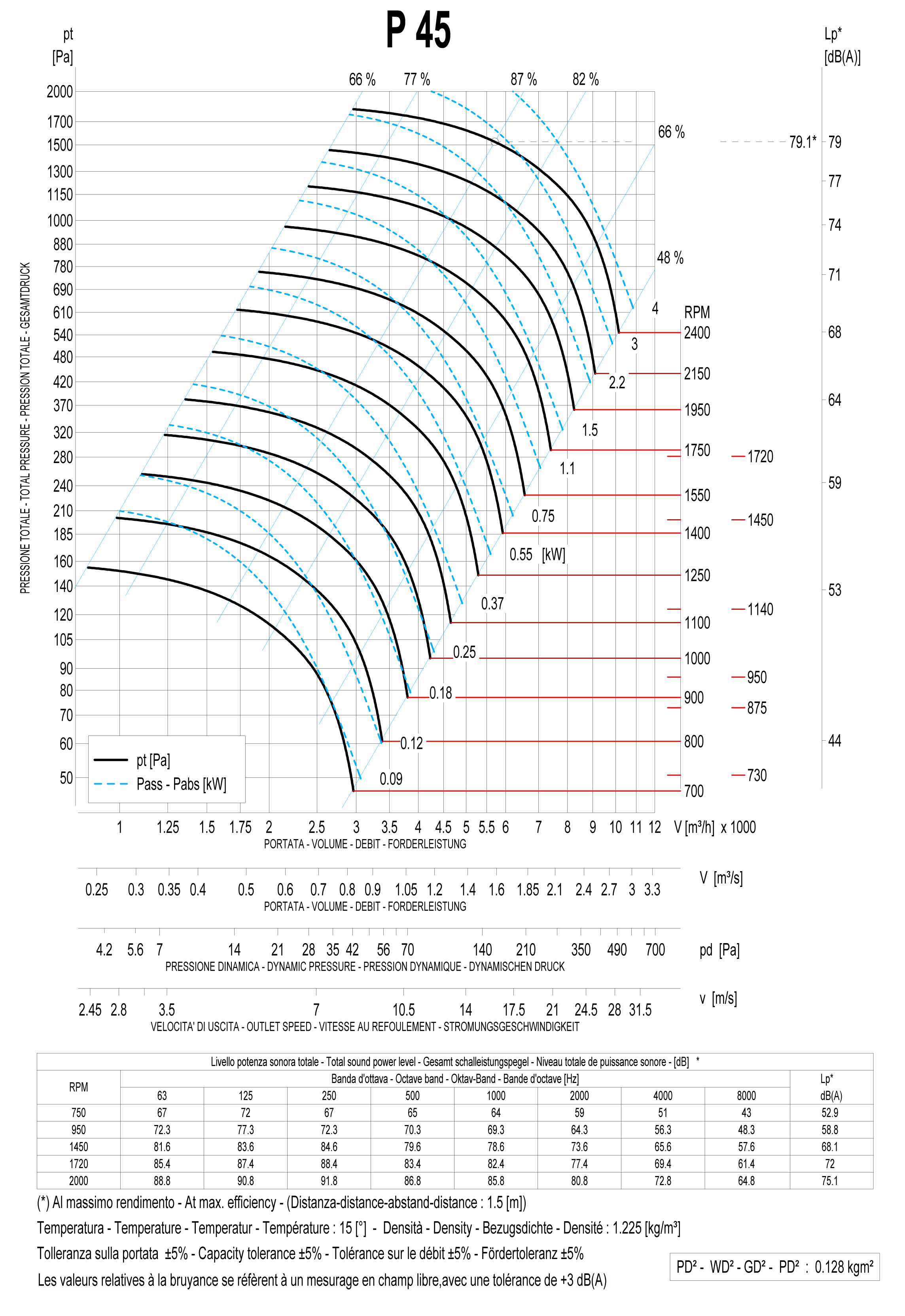

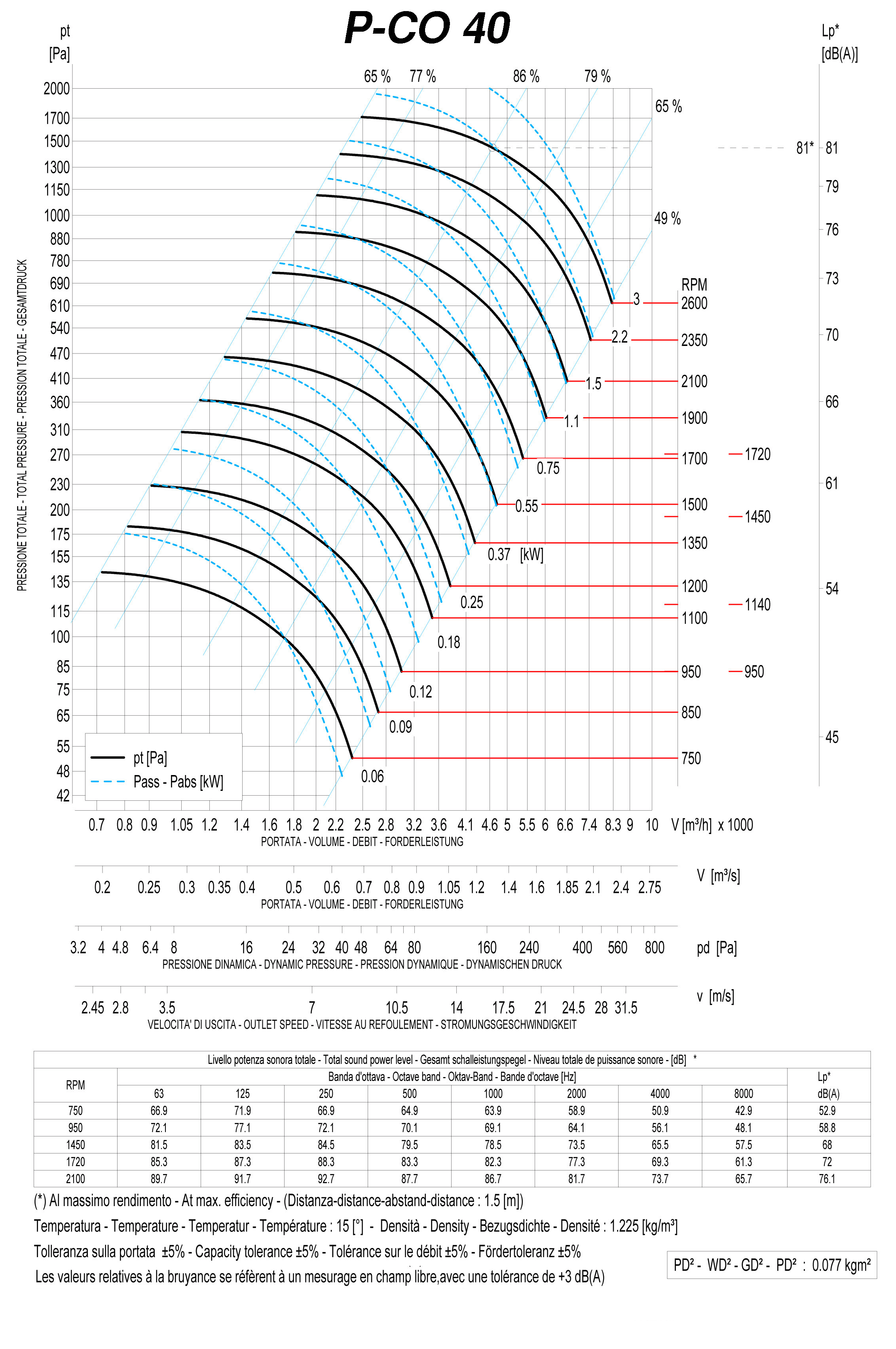

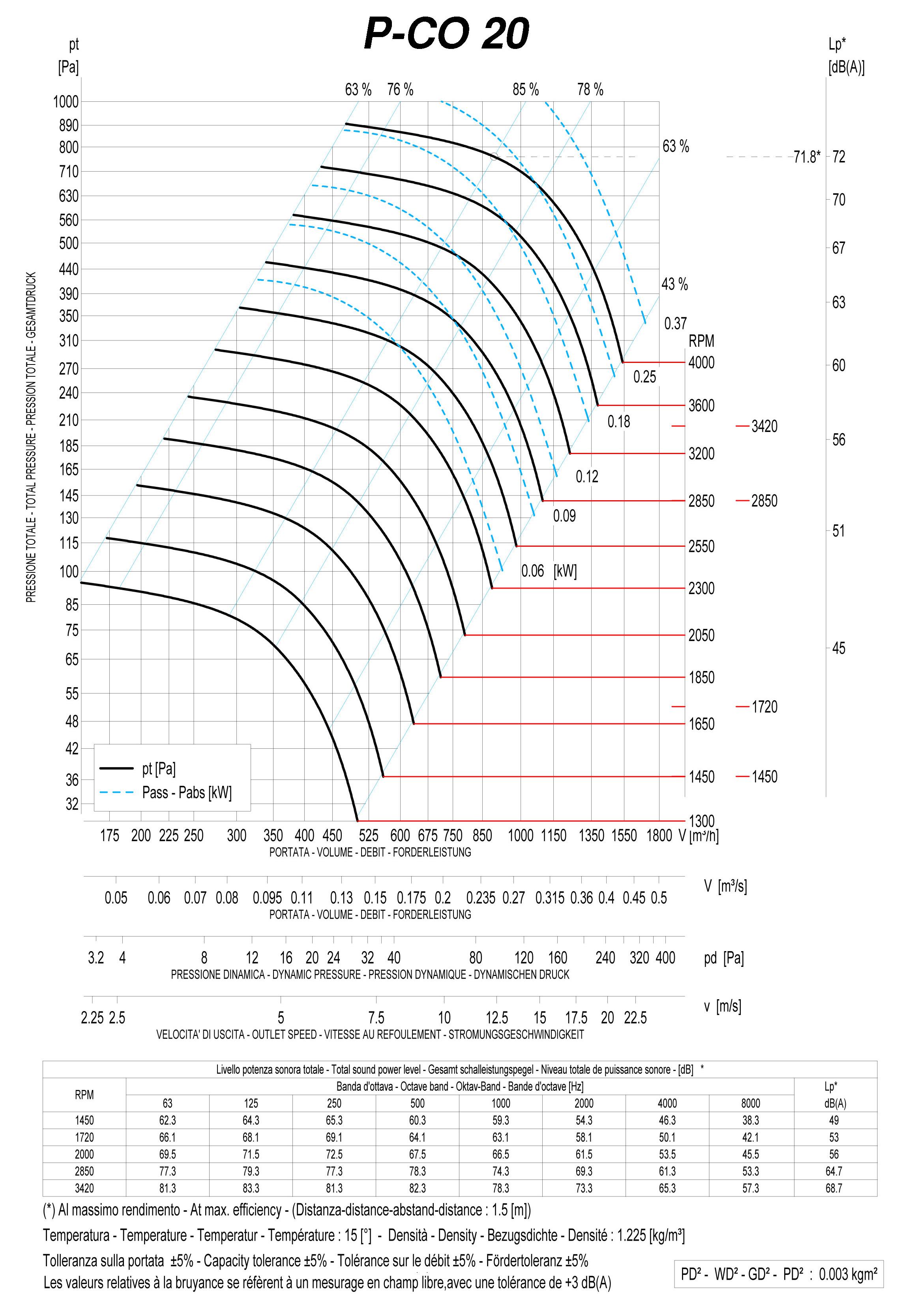

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série P

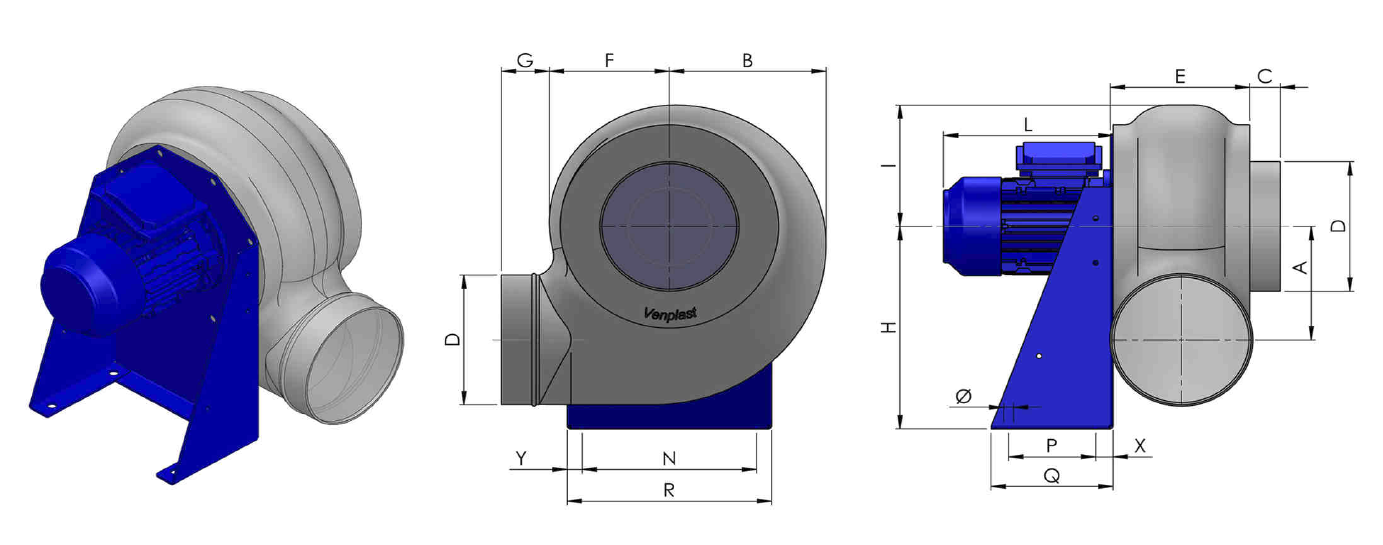

Schéma coté — P
Schéma coté — P
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X Ø Kg * Kg **
P202 63 0.18 2750 140 180 35 160 160 138 55 250 150 190 200 100 140 235 17.5 20 11 9 17
P204 63 0.12 1370 140 180 35 160 160 138 55 250 150 195 200 100 140 235 17.5 20 11 9 17
P222 63 0.25 2800 173 228 35 200 185 170 55 310 190 210 225 100 140 290 17.5 20 11 13 24
P224 63 0.12 1370 173 228 35 200 185 170 55 310 190 190 255 100 140 290 17.5 20 11 10 18
P252 71 0.37 2800 173 228 35 200 185 170 55 310 190 220 255 100 140 290 17.5 20 11 13 24
P254 63 0.12 1370 173 228 35 200 185 170 55 310 190 190 255 100 140 290 17.5 20 11 10 18
P282 80 0.75 2850 208 255 40 225 195 190 70 350 210 240 280 120 190 316 18 35 11 19 33
P284 63 0.18 1370 208 255 40 225 195 190 70 350 210 190 280 120 190 316 18 35 11 14 23
P312 90 1.50 2850 240 280 40 250 200 210 70 410 230 290 320 150 230 355 17.5 40 11 26 45
P314 71 0.25 1400 240 280 40 250 200 210 70 410 230 220 320 150 230 355 17.5 40 11 19 30
P316 71 0.18 930 240 280 40 250 200 210 70 410 230 210 320 150 230 355 17.5 40 11 19 30
P352 90 2.20 2870 260 312 40 280 237 230 55 445 270 290 355 150 230 390 17.5 40 11 32 51
P354 71 0.37 1400 260 312 40 280 237 230 55 445 270 220 355 150 230 390 17.5 40 11 23 34
P356 71 0.18 930 260 312 40 280 237 230 55 445 270 210 355 150 230 390 17.5 40 11 23 34
P404 80 0.55 1410 290 356 40 315 252 264 55 395 295 240 325 170 250 365 20 40 11 33 47
P406 71 0.25 920 290 356 40 315 252 264 55 395 295 240 325 170 250 365 20 40 11 30 41
P452 100 4.0 2860 324 400 40 355 287 295 55 550 330 415 370 270 340 410 20 40 11 57 72
P454 90 1.10 1410 324 400 40 355 287 295 55 550 330 290 370 170 250 410 20 40 11 40 61
* Montage standard ** Montage ATEX

Série PT

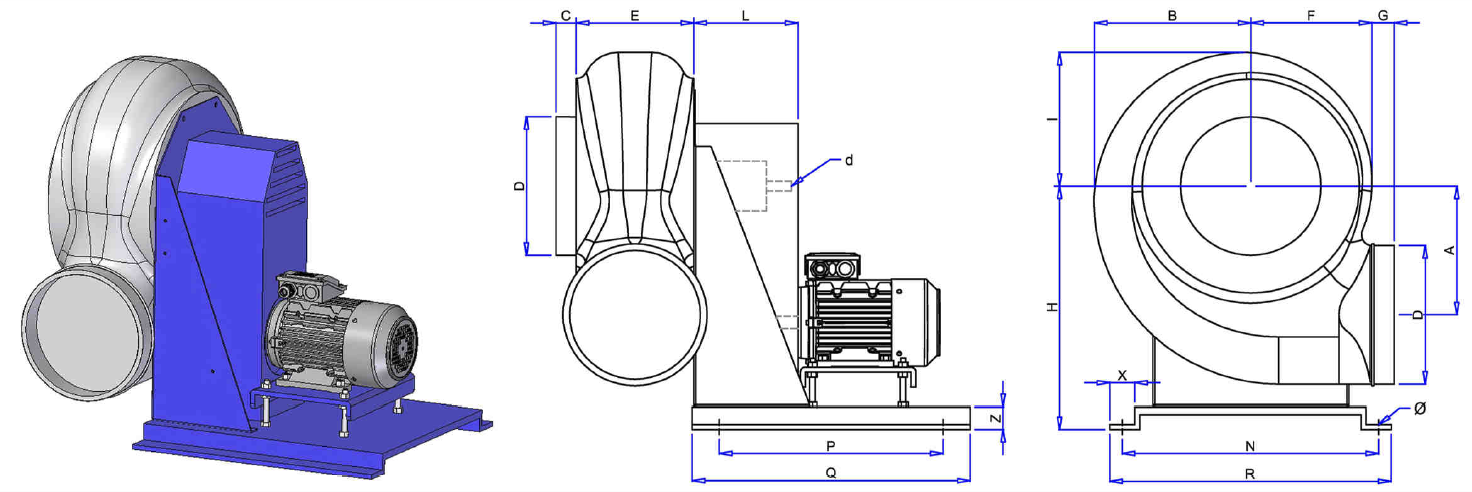

Schéma coté — PT
Schéma coté — PT
Type A B C D E F G H I L N P Q R X Z Ø d Kg *
PT 20 140 180 35 160 160 138 55 285 150 145 345 345 485 375 40 35 11 19 18
PT 22 173 228 35 200 185 170 55 345 190 145 345 345 485 375 40 35 11 19 22
PT 25 173 228 35 200 185 170 55 345 190 145 345 345 485 375 40 35 11 19 25
PT 28 208 255 40 225 195 190 70 385 210 165 345 345 485 375 40 35 11 24 28
PT 31 240 280 40 250 200 210 70 445 230 165 507 420 560 550 40 35 11 24 36
PT 35 260 312 40 280 237 230 55 480 270 185 507 420 560 550 40 35 11 24 39
PT 40 290 356 40 315 252 264 55 530 295 185 507 420 560 550 40 35 11 28 48
PT 45 324 400 40 355 287 295 55 585 330 185 507 420 560 550 40 35 11 28 50
* Montage standard ** Montage ATEX

Série PCO

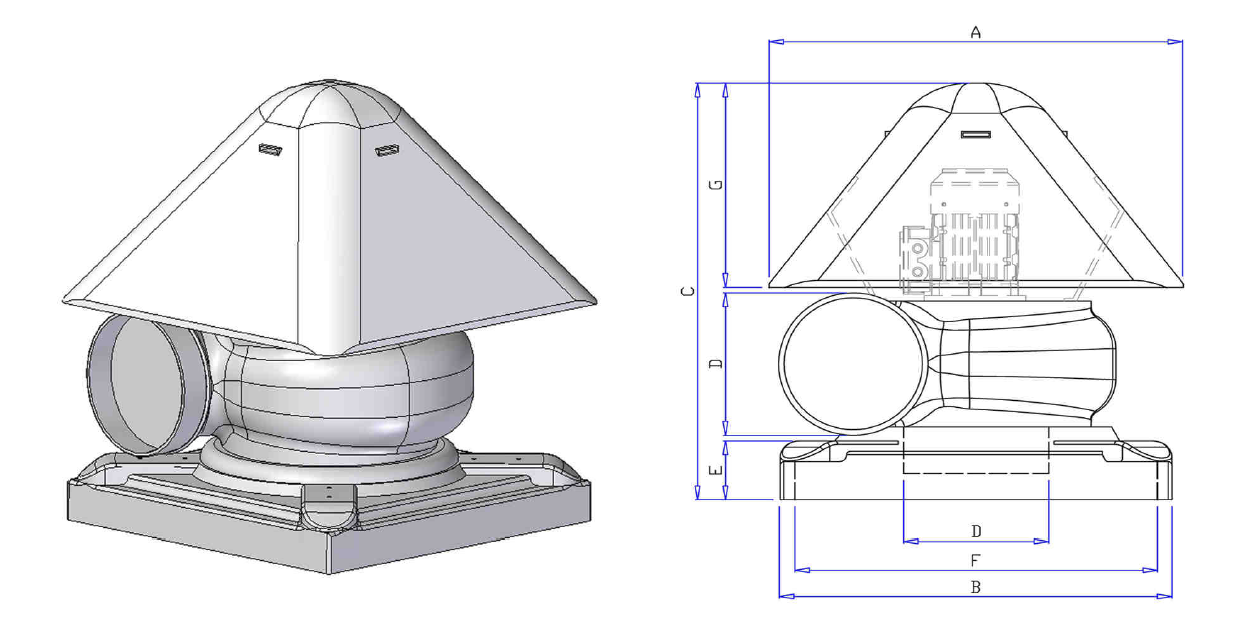

Schéma coté — PCO
Schéma coté — PCO
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G Kg * Kg **
P-CO 204 63 0.12 1450 570 540 550 160 85 500 320 15 23
P-CO 202 63 0.18 2750 570 540 550 160 85 500 320 15 23
P-CO 224 63 0.12 1370 570 540 580 200 85 500 320 16 24
P-CO 222 63 0.25 2800 570 540 580 200 85 500 320 19 26
P-CO 254 63 0.12 1370 570 540 580 200 85 500 320 16 24
P-CO 252 71 0.37 2800 570 540 580 200 85 500 320 19 26
P-CO 284 63 0.18 1370 570 540 600 225 85 500 320 20 29
P-CO 282 80 0.75 2850 570 540 600 225 85 500 320 25 39
P-CO 316 71 0.18 930 570 540 610 250 85 500 360 25 36
P-CO 314 71 0.25 1400 660 540 610 250 85 500 360 25 36
P-CO 312 90 1.50 2850 660 540 610 250 85 500 360 32 51
P-CO 356 71 0.18 930 660 540 640 280 85 500 360 29 40
P-CO 354 71 0.37 1400 660 540 640 280 85 500 360 29 40
P-CO 352 90 2.20 2870 660 540 640 280 85 500 360 38 57
P-CO 406 71 0.25 920 660 750 685 315 100 700 360 39 50
P-CO 404 80 0.55 1410 660 750 685 315 100 700 360 42 56
P-CO 456 80 0.37 920 660 750 710 355 100 700 360 46 60
P-CO 454 90 1.10 1410 660 750 710 355 100 700 360 49 70
* Montage standard ** Montage ATEX

Autres références

Type Taille moteur kW tr/min A B C D E F G H I L N P Q R Y X Ø Kg* Kg**
P 402 112 4 2850 290 356 40 315 252 264 55 495 340 330 325 240 315 365 20 40 11 57 70
P 456 80 0,37 920 324 400 40 355 287 295 55 550 330 240 370 170 250 410 20 40 11 37 39

Motorisation EC à vitesse variable

Option avec électronique de régulation intégrée, alimentée en 230 V monophasé. Réglage par potentiomètre ou commande 0–10 V. Vitesse de 300 tr/min au maximum propre à chaque référence ; version ATEX catégorie 3G disponible selon configuration. Les performances aérauliques restent celles du ventilateur correspondant, avec un encombrement moteur à vérifier pour le montage.

Référence Puissance max. (kW) Courant max. (A) Vitesse min. (tr/min) Vitesse max. (tr/min)
V-P20IM 0,45 3,20 300 3600
V-P22IM 0,45 3,20 300 3600
V-P25IM 0,45 3,20 300 3600
V-P28IM 0,45 3,20 300 2500
V-P28IM 0,90 5,16 300 3200
V-P31IM 0,90 5,16 300 2500
V-P31IM 1,2 6,00 300 2800
V-P35IM 1,2 6,00 300 2150
V-P40IM 1,2 6,00 300 1750
V-P45IM 1,2 6,00 300 1500

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Versions P et PCO : moteur IP55 monophasé ou triphasé selon le modèle, hors du flux d’air. Version PT : motorisation selon la configuration commandée.

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Capot moteur Protection du moteur
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Gaine souple noire antistatique ATEX M2 Raccordement selon la configuration ATEX
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Déflecteur Accessoire de rejet
Chapeau de cheminée Équipement de la sortie
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Fixation murale VA-SUPFM Support selon montage
Fixation toiture VA-EF400 Support selon montage
Support de sol pour ventilateurs Montage au sol
Support béton de fixation au sol Montage au sol

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série P Télécharger le PDF
Motorisation EC — série P Télécharger le PDF
Notice technique — série P — édition 2015 Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 72–77 Consulter le catalogue

Plans DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
