Série PA – Ventilateurs centrifuges hybrides

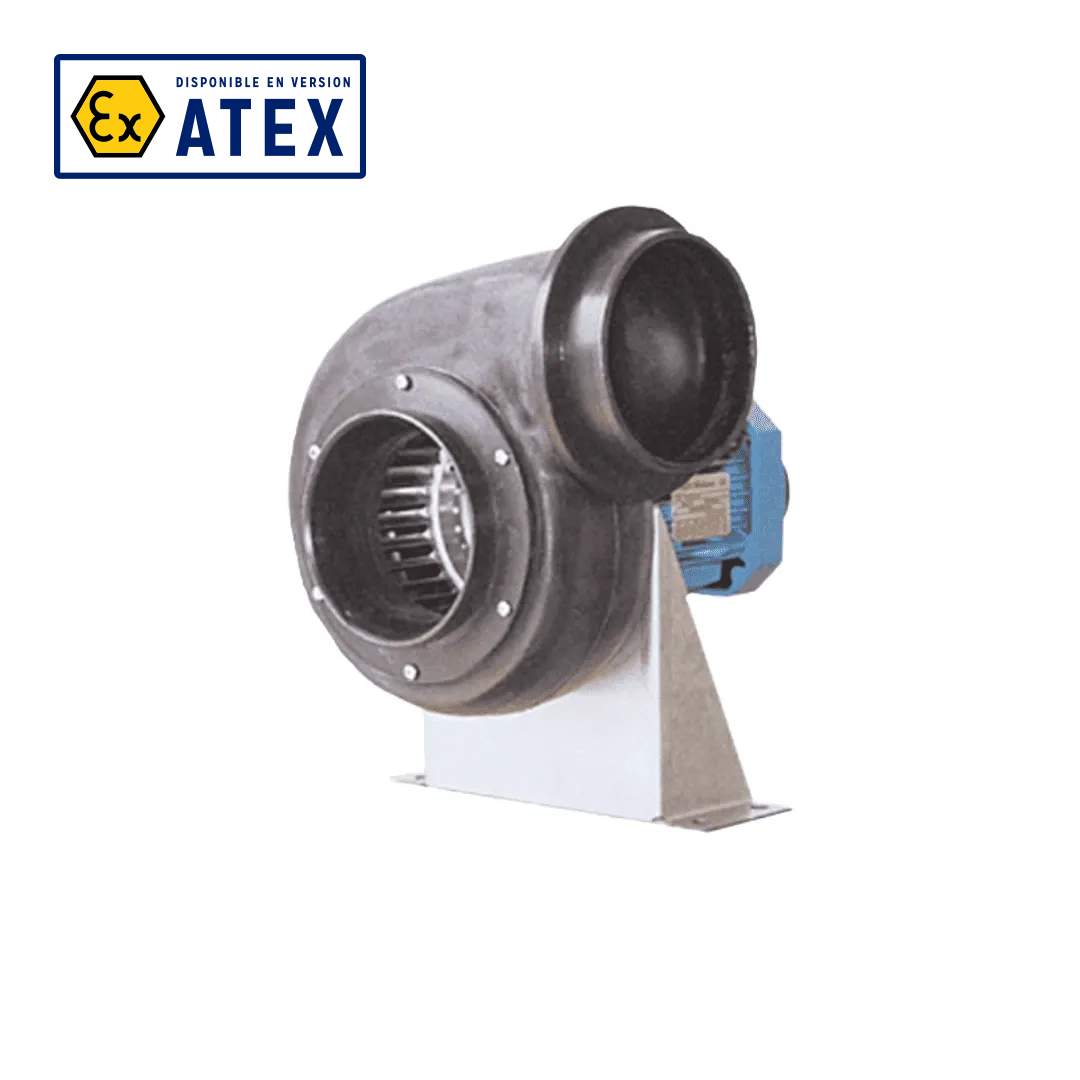

Série PA – Ventilateurs centrifuges hybrides – Image 1

Ventilateurs centrifuges hybrides pour les hottes et armoires de stockage. Volute en PE injecté, turbine à action en inox 316 et débit de 40 à 2 000 m³/h. Orientations LG/RD dans huit positions ; option ATEX selon configuration.

La construction associe une enveloppe plastique et une roue métallique pour les petits débits d’extraction. Le support moteur et les matériaux disponibles permettent d’adapter l’exécution au réseau et aux produits extraits.

Débit de 40 à 2 000 m³/h

Turbine à action en inox 316

Orientations LG/RD : 8 positions

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges PA associent une volute en polyéthylène injecté à une turbine à action en inox 316. Cette construction hybride convient à l’extraction de vapeurs corrosives sur les armoires de stockage, les hottes et les bacs de produits chimiques en laboratoire ou dans l’industrie. La turbine est équilibrée statiquement et dynamiquement.

La volute dispose d’orientations LG et RD dans huit positions. Le moteur de forme B5, montage 5, est installé sur une chaise métallique peinte époxy, avec support inox en option et visserie inox. Le choix des matériaux et de la motorisation dépend des vapeurs extraites et des conditions d’installation.

Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Construction et performances

Caractéristique Description
Plage de débit 40 à 2 000 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série PA

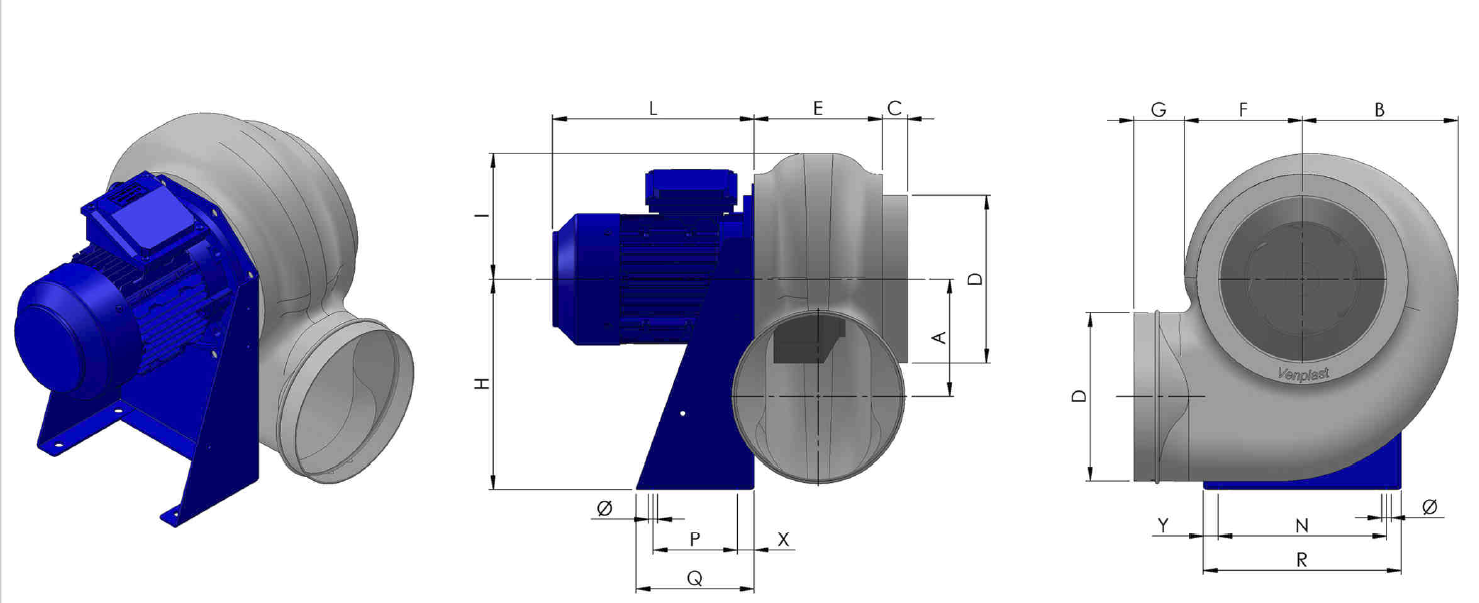

Schéma coté — PA
Schéma coté — PA
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X Ø Kg * Kg **
PA132 63 0.18 2800 90 125 25 125 110 94 55 170 110 190 210 50 85 235 12.5 17.5 11 5.5 14
PA134 63 0.12 1400 90 125 25 125 110 94 55 170 110 190 210 50 85 235 12.5 17.5 11 5 13
PA162 71 0.37 2800 110 140 30 140 125 123 55 205 130 220 240 80 120 270 15 20 11 8.5 19
PA164 63 0.12 1400 110 140 30 140 125 123 55 205 130 190 240 80 120 270 15 20 11 8 16
PA202 80 1.10 2800 140 185 30 200 155 140 60 250 150 260 200 100 140 235 17.5 20 11 18 33
PA204 71 0.25 1400 140 274 30 200 155 140 60 250 150 210 200 100 140 235 17.5 20 11 10 21
* Montage standard ** Montage ATEX

Courbes de fonctionnement

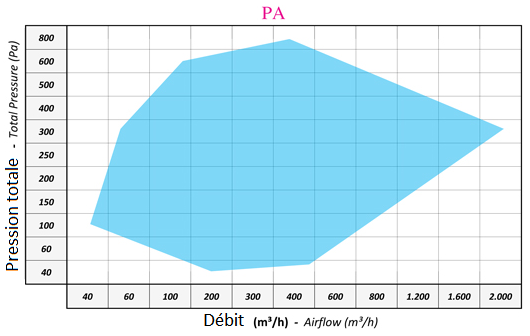

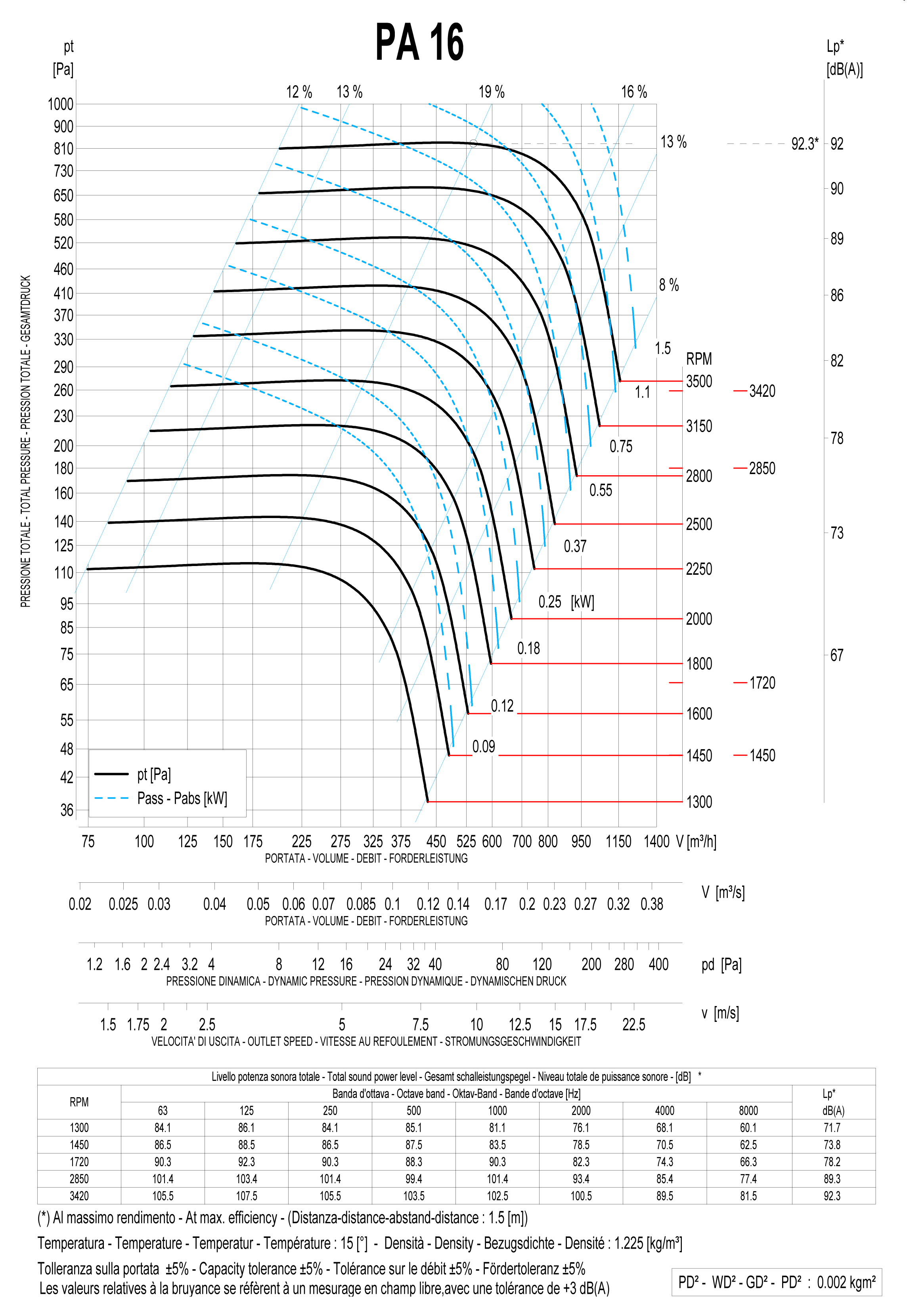

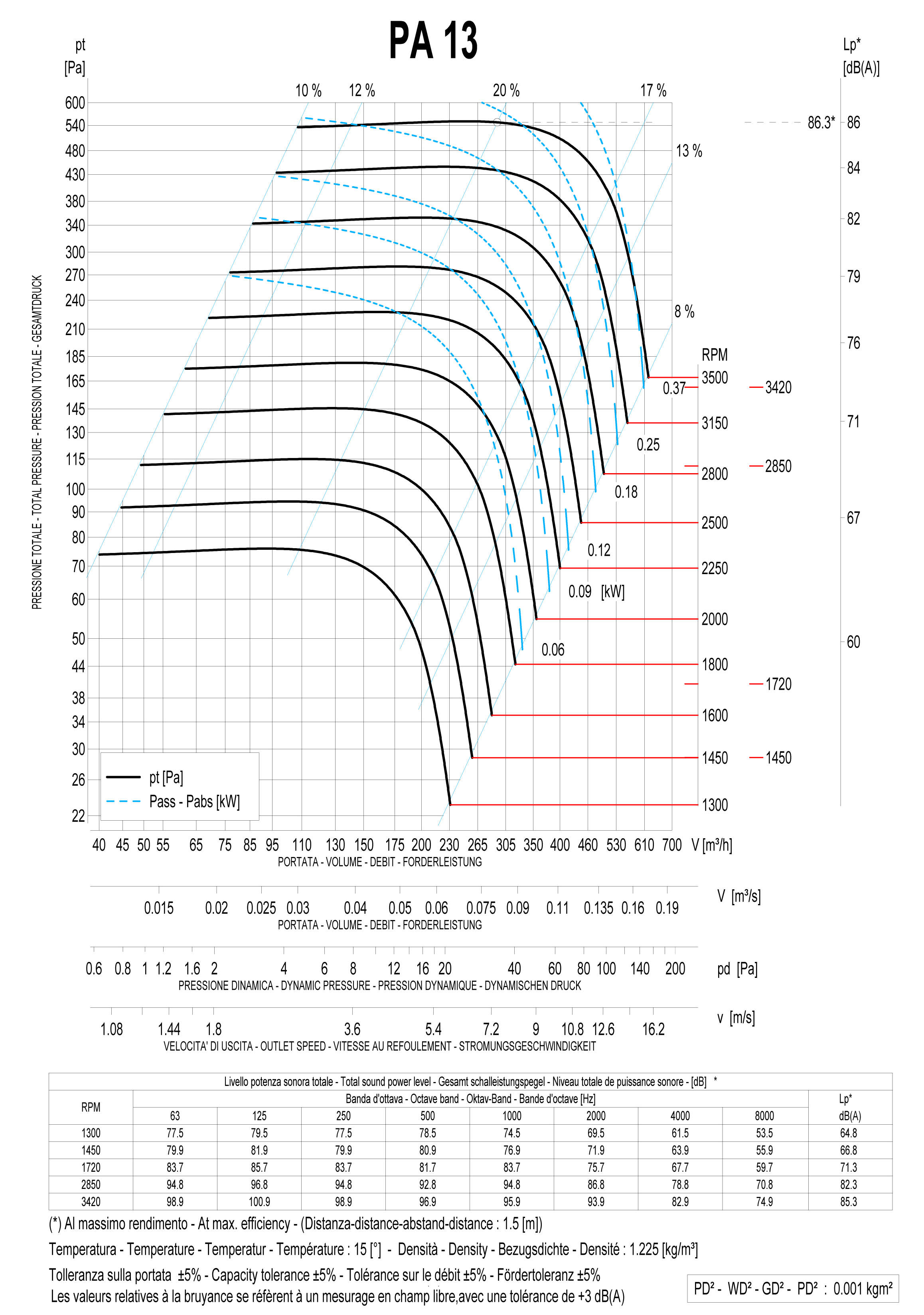

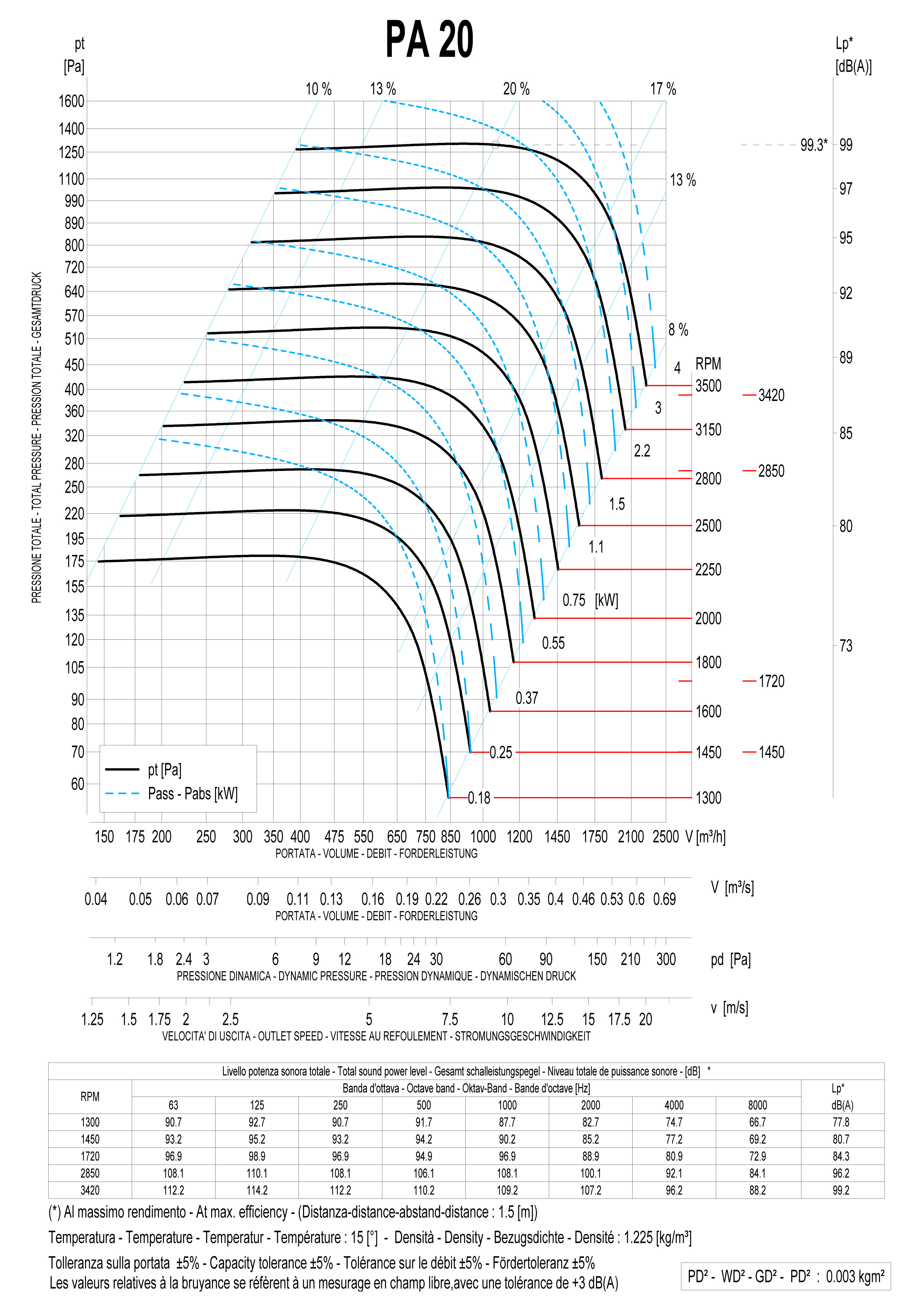

Courbes — série PA
Courbes — série PA

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Déflecteur Accessoire de rejet
Chapeau de cheminée Équipement de la sortie
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Support de sol pour ventilateurs Montage au sol
Support béton de fixation au sol Montage au sol

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série PA — édition 2015 Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 78–80 Consulter le catalogue

Plans DWG

Document Informations et accès
PA130 Télécharger le DWG
PA160 Télécharger le DWG
PA200 Télécharger le DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
