Série PQ – Ventilateurs plastique à turbine renforcée

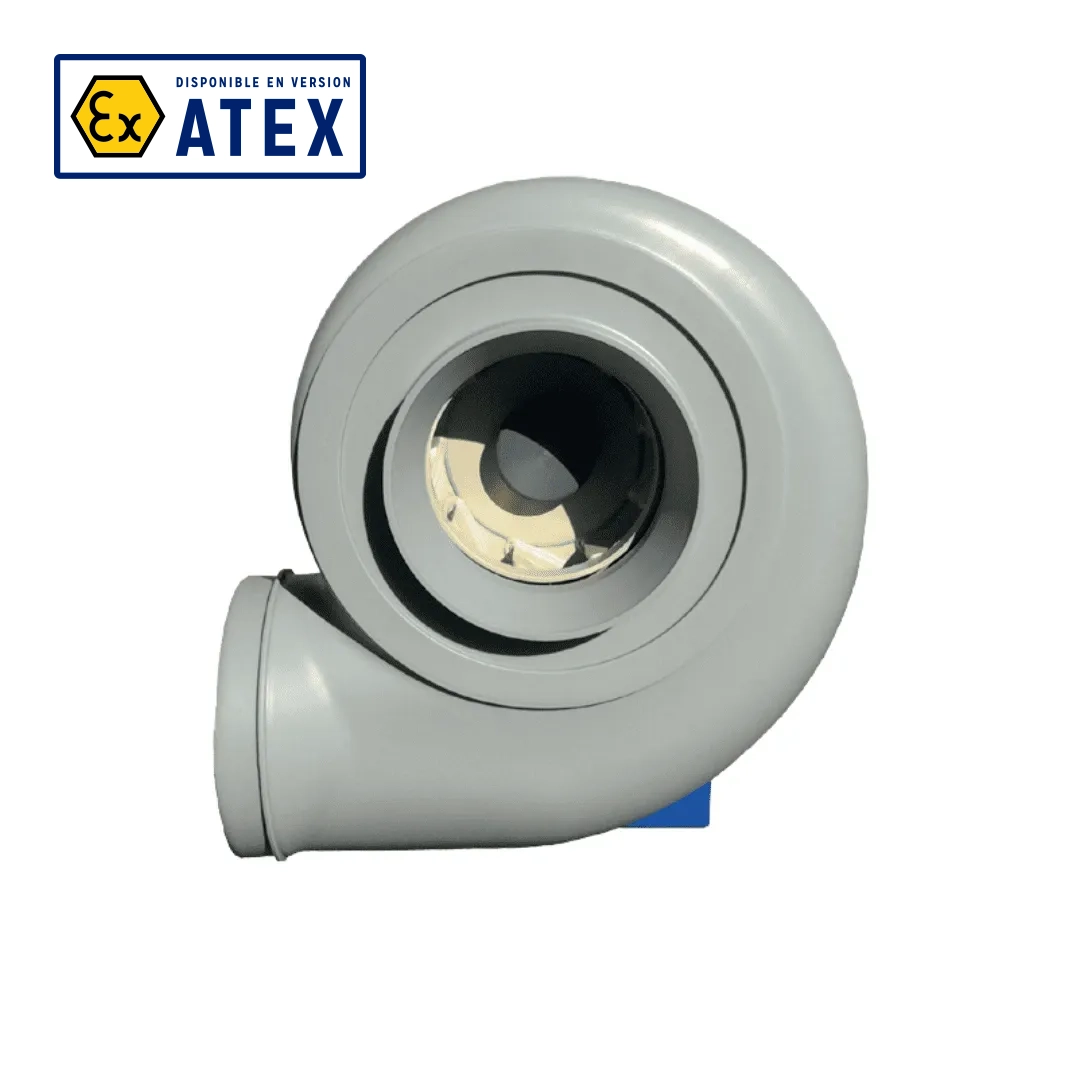

Série PQ – Ventilateurs plastique à turbine renforcée – Image 1

Ventilateurs en plastique sur chaise, équipés d’une turbine à réaction renforcée pour les procédés industriels, les tours de lavage et le traitement des boues. Volute en PE injecté et turbine en PP ; option ATEX selon configuration.

La construction est destinée à l’extraction de vapeurs corrosives dans des installations industrielles. La référence et les matériaux se choisissent selon le débit, la pression et les substances présentes.

Débit de 300 à 10 000 m³/h

Turbine à réaction renforcée

Montage sur chaise

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges PQ sont réalisés en matière plastique injectée et proposés sur chaise. Leur turbine à réaction renforcée en polypropylène fournit des pressions élevées avec un haut rendement. Ils sont adaptés aux procédés industriels, aux tours de lavage de gaz et au traitement des boues de stations d’épuration. La série comprend également des versions à transmission PQT.

La volute standard est en polyéthylène injecté, avec variantes en PP ou PPs selon l’exécution. Le support moteur est en acier traité peint époxy ou inox. Les dimensions et les courbes permettent de sélectionner le modèle adapté au débit et à la pression de l’installation.

Construction et performances

Caractéristique Description
Plage de débit 300 à 10 000 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série PQ 28 à 45

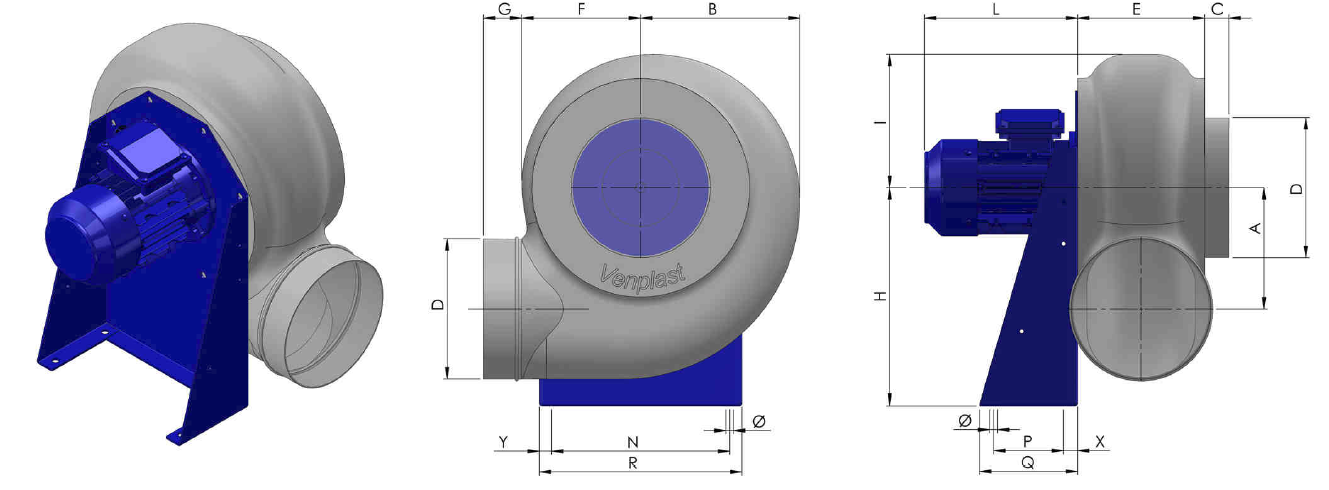

Schéma coté — PQ 28 à 35
Schéma coté — PQ 28 à 35

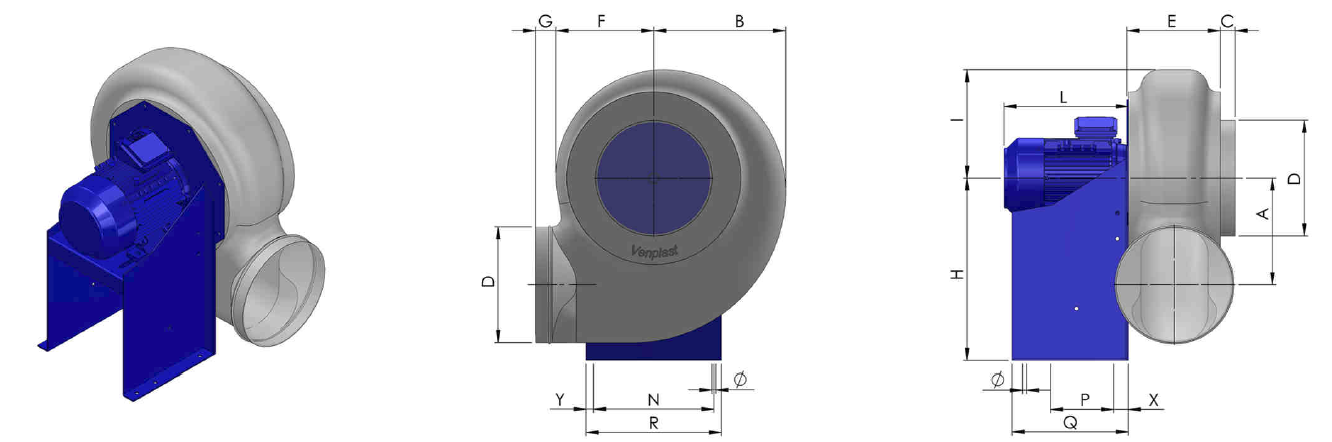

Schéma coté — PQ 40 à 45
Schéma coté — PQ 40 à 45
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X Ø Kg * Kg **
PQ282 71 0.55 2850 208 255 40 225 195 190 70 350 210 220 280 120 190 316 18 35 11 20 33
PQ312 80 1.1 2850 240 280 40 250 200 210 70 410 230 240 320 150 230 355 17.5 40 11 32 55
PQ352 90 2.2 2850 260 312 40 280 237 230 55 445 290 270 355 150 230 390 17.5 40 11 40 62
PQ402 112 4 2850 290 356 40 315 252 264 55 495 340 330 325 270 315 365 20 40 11 57 70
PQ452 132 7.5 2850 324 400 40 355 287 295 55 550 330 415 370 270 340 410 20 40 11 72 102
* Montage standard ** Montage ATEX

Série PQ 50 à 63

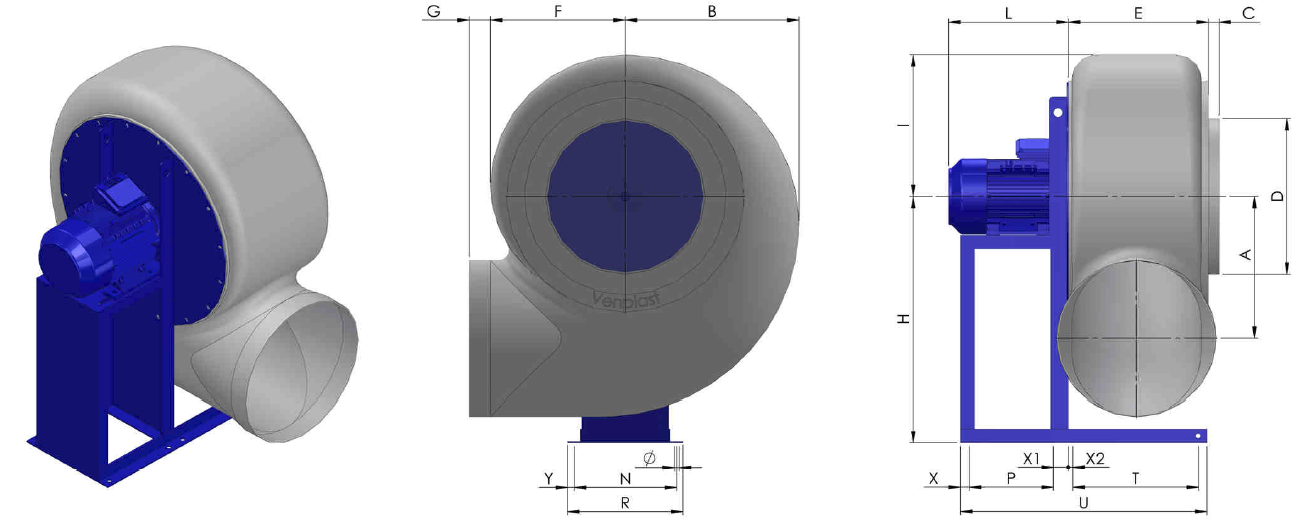

Schéma coté — PQ 50 à 63
Schéma coté — PQ 50 à 63
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P R T U Y X X1 X2 Ø Kg * Kg **
PQ502 160 1.1 2850 360 460 50 400 355 355 80 630 395 530 385 345 421 335 781 18 25 30 15 14 130 152
PQ504 90 1.5 1450 360 460 50 400 355 355 80 630 395 300 289 197 325 335 636 18 25 30 15 14 32 68
PQ562 160 15 2850 410 490 50 450 365 380 80 710 410 550 445 345 481 355 889 18 25 40 15 14 105 115
PQ564 100 2.2 1450 410 490 50 450 365 380 80 710 410 310 289 197 325 355 721 18 25 40 15 14 105 115
PQ634 112 4 1450 445 610 50 500 415 420 80 800 505 340 337 237 373 400 740 18 25 40 15 14 108 117
* Montage standard ** Montage ATEX

Autres références

Type Taille moteur kW tr/min A B C D E F G H H1 I L N P Q R T U X X1 X2 Y Ø Kg* Kg**
PQ 632 200 30 2850 445 610 50 500 415 420 80 800 — 505 340 337 270 — 373 504 877 25 38 15 18 14 420 480
PQ 804 160L 15 1450 665 815 105 700 590 590 100 1100 950 640 600 862 551 60 940 690 1319 40 60 30 40 20 400 480

Courbes de fonctionnement

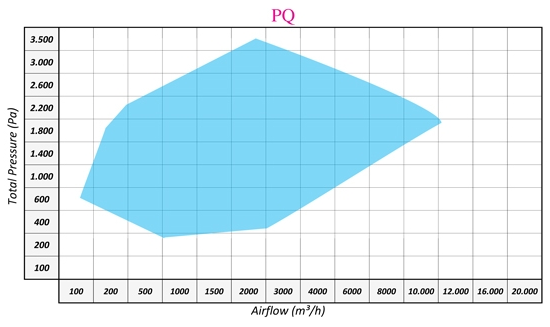

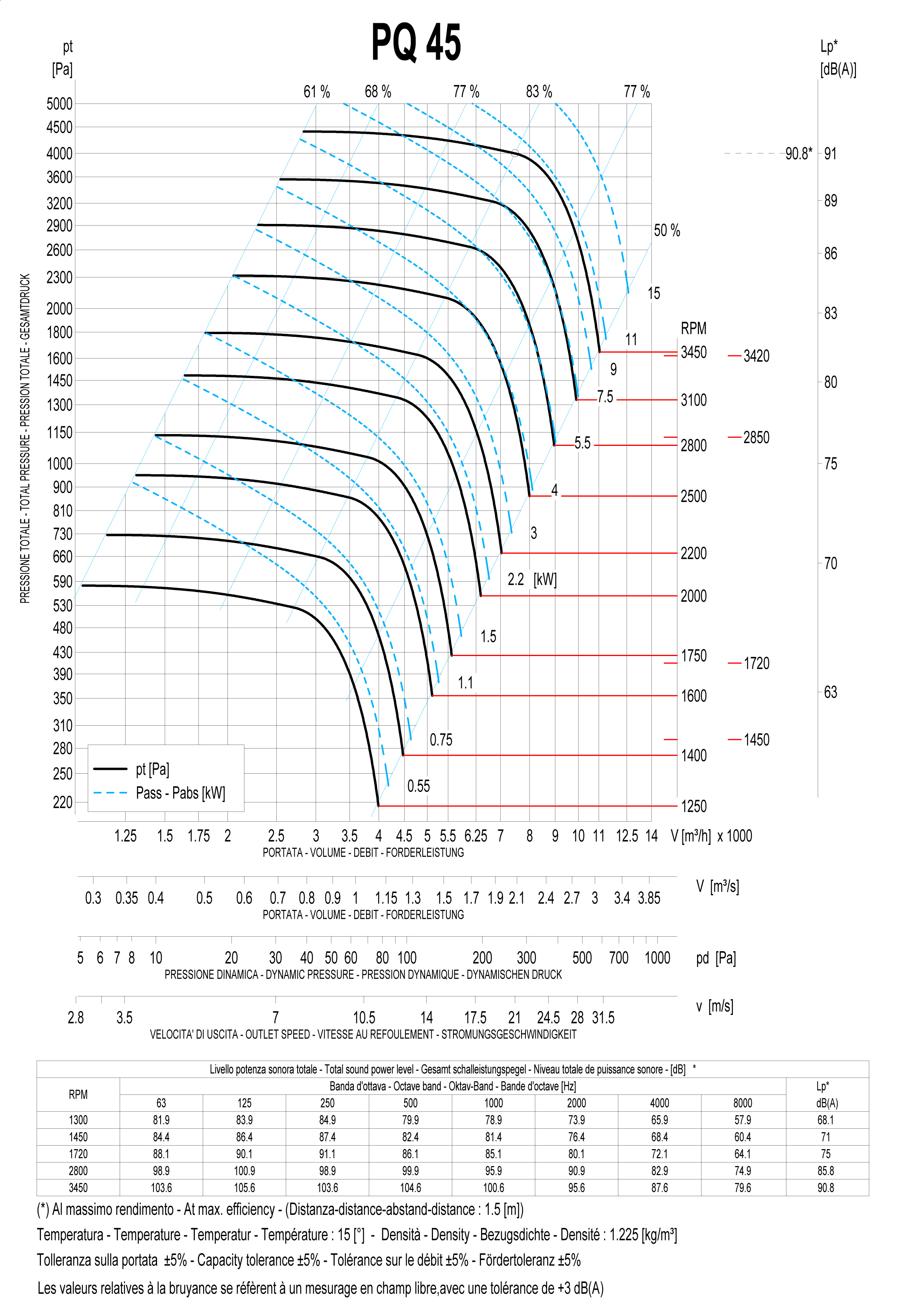

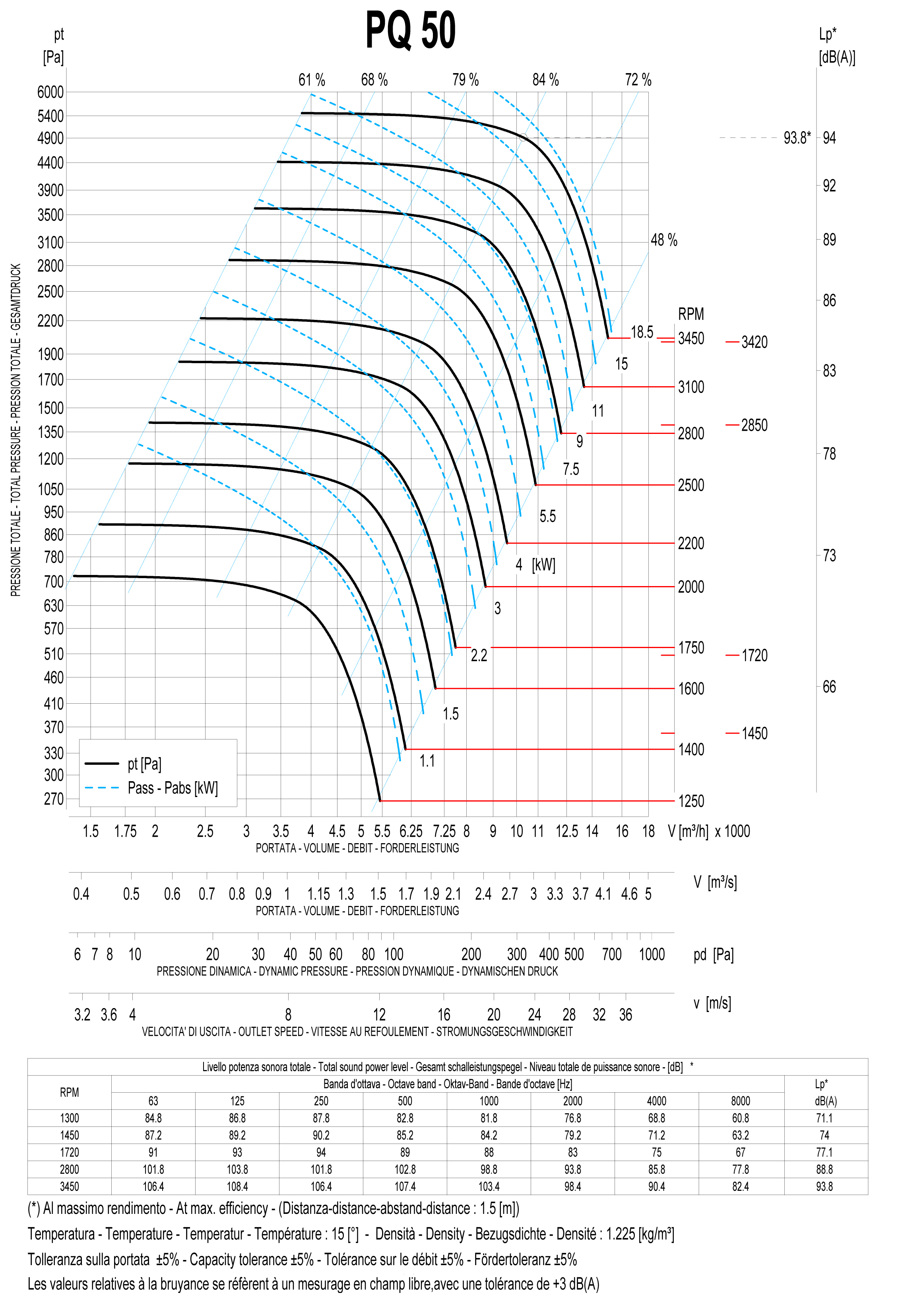

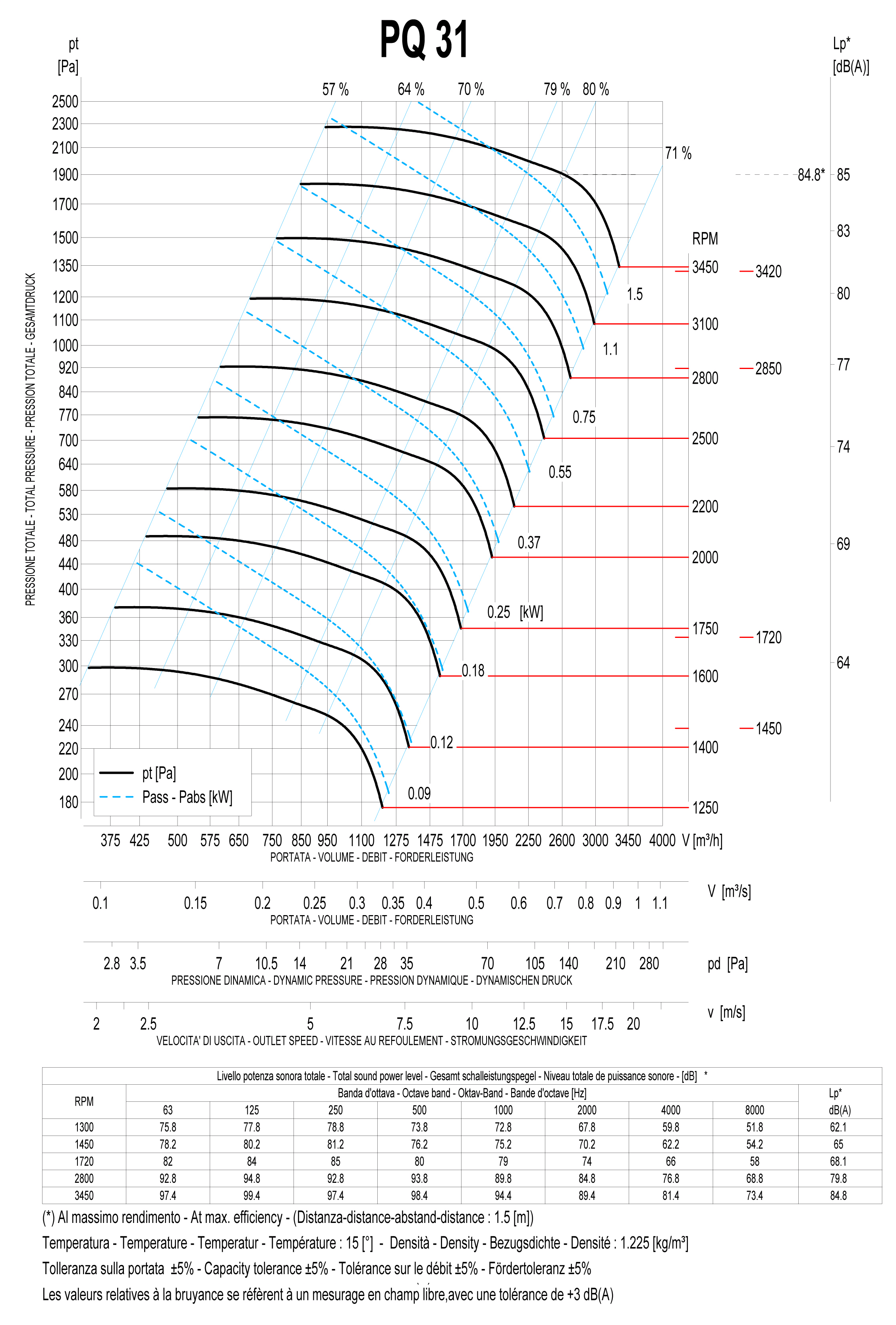

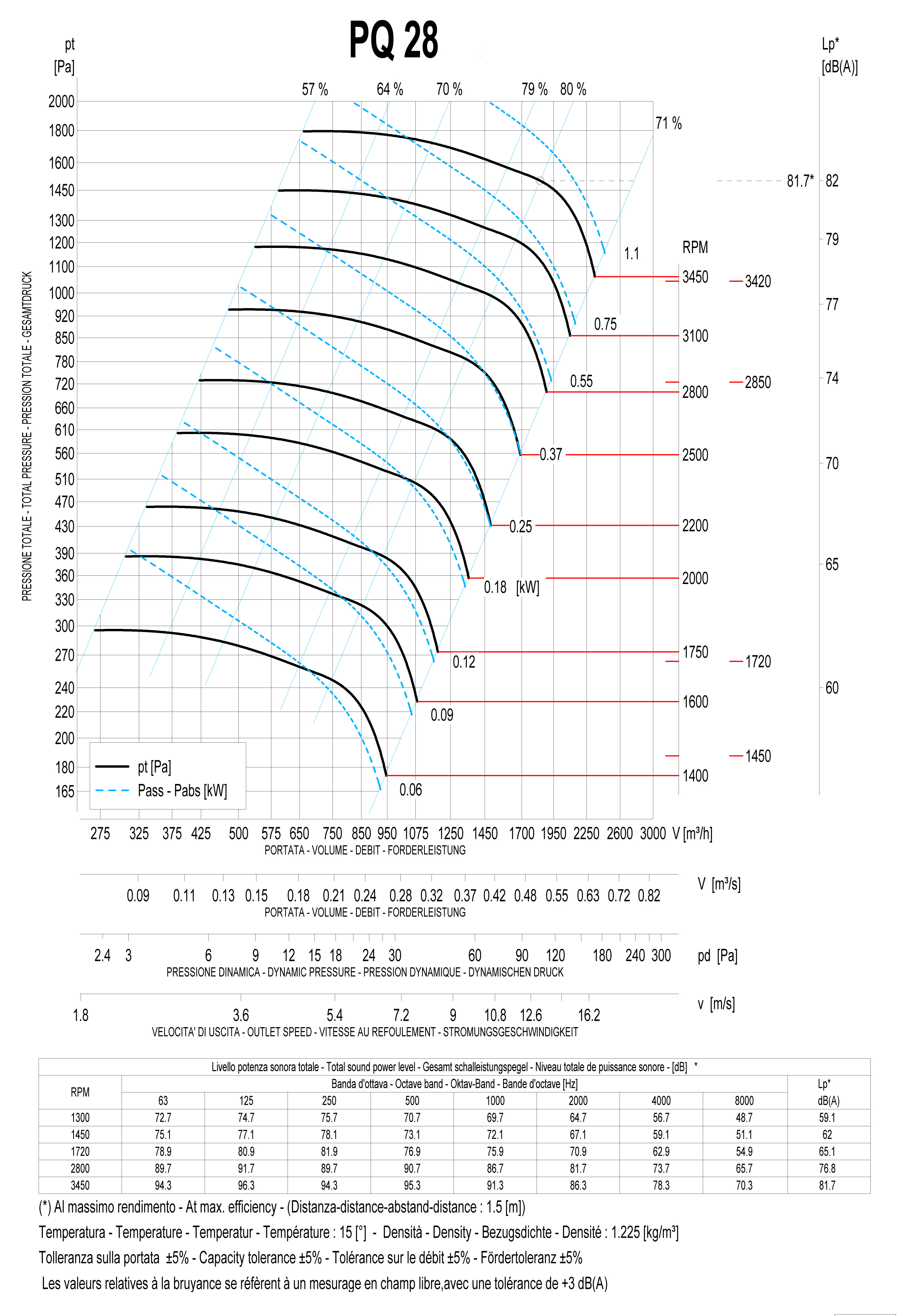

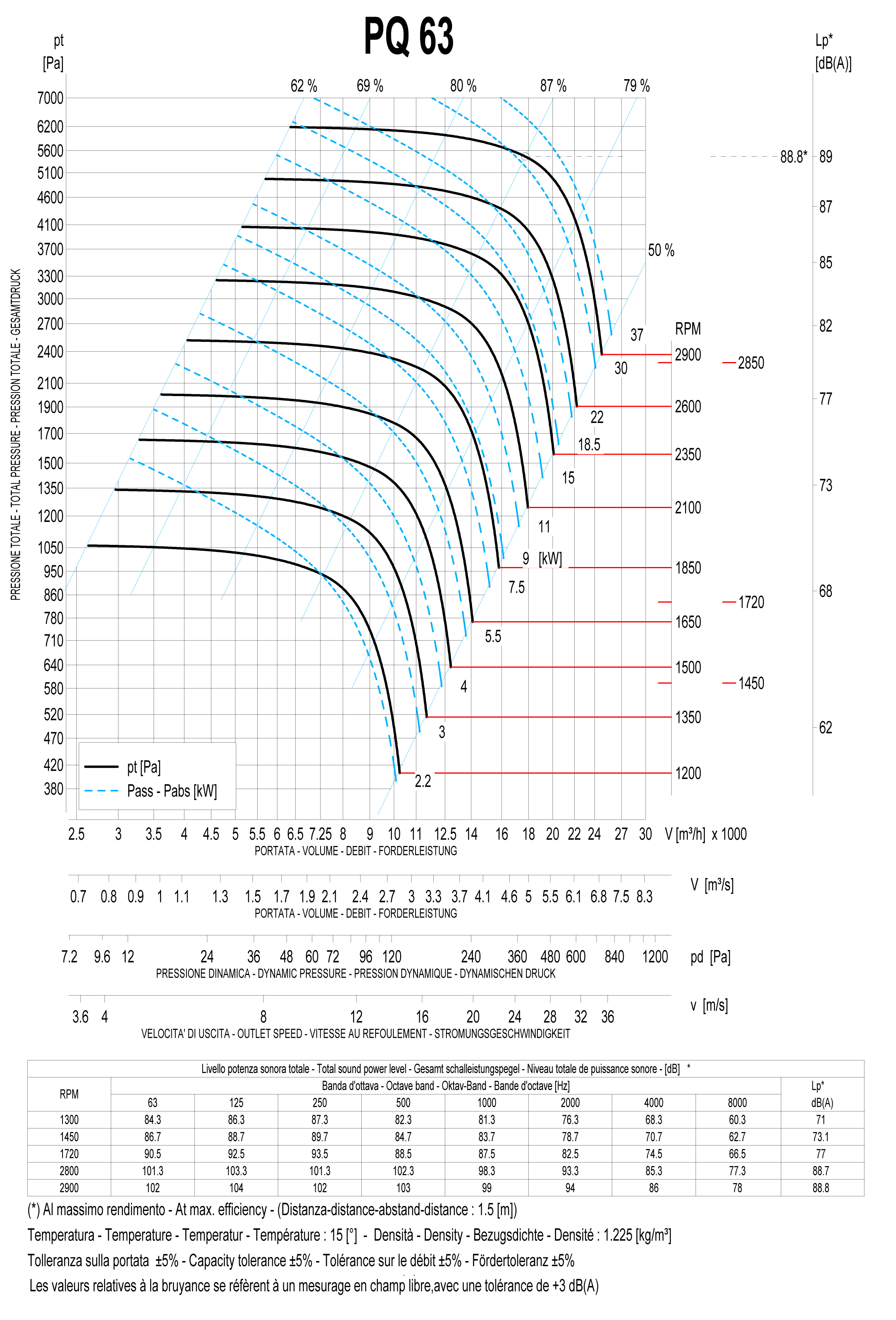

Courbes — série PQ

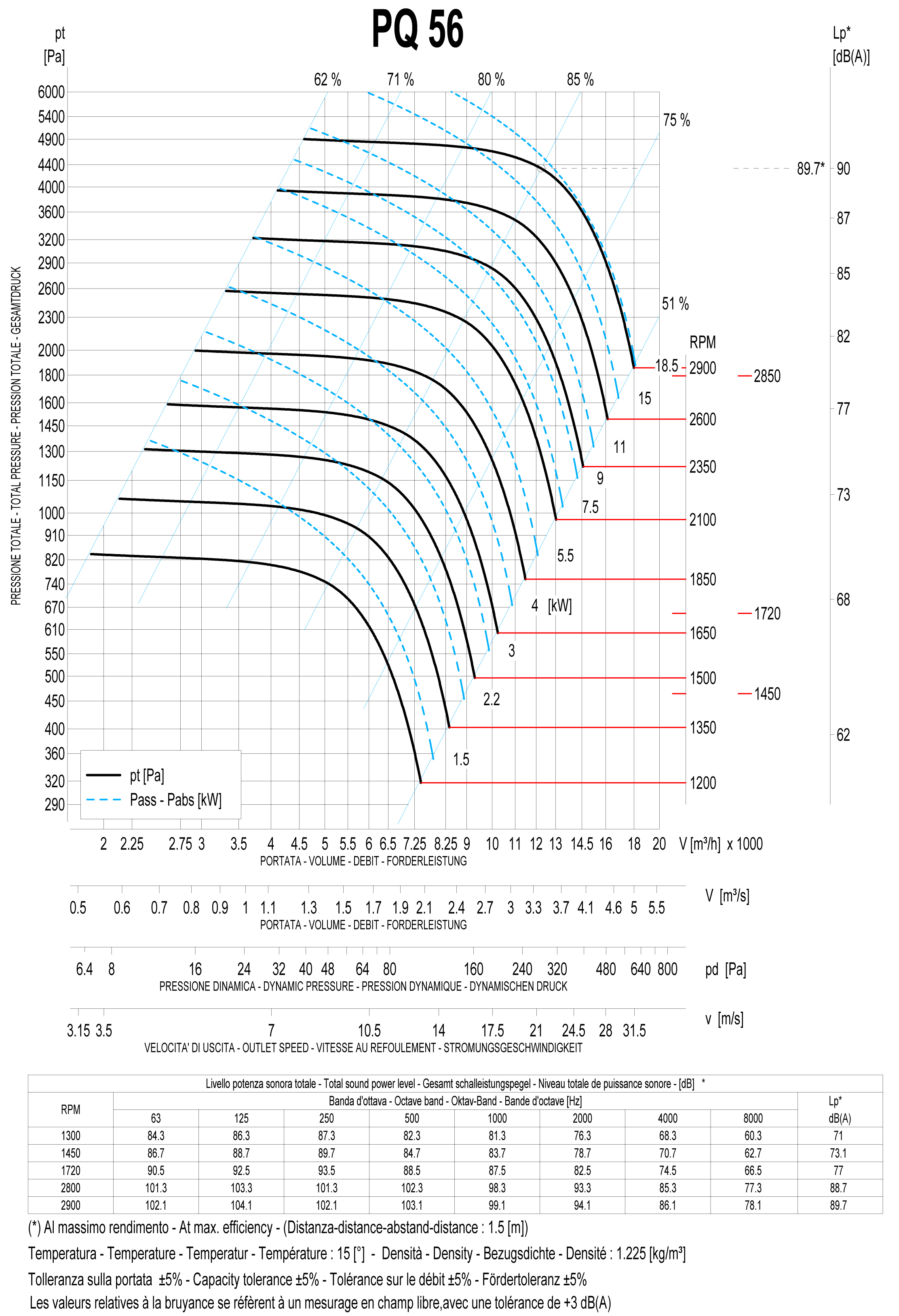

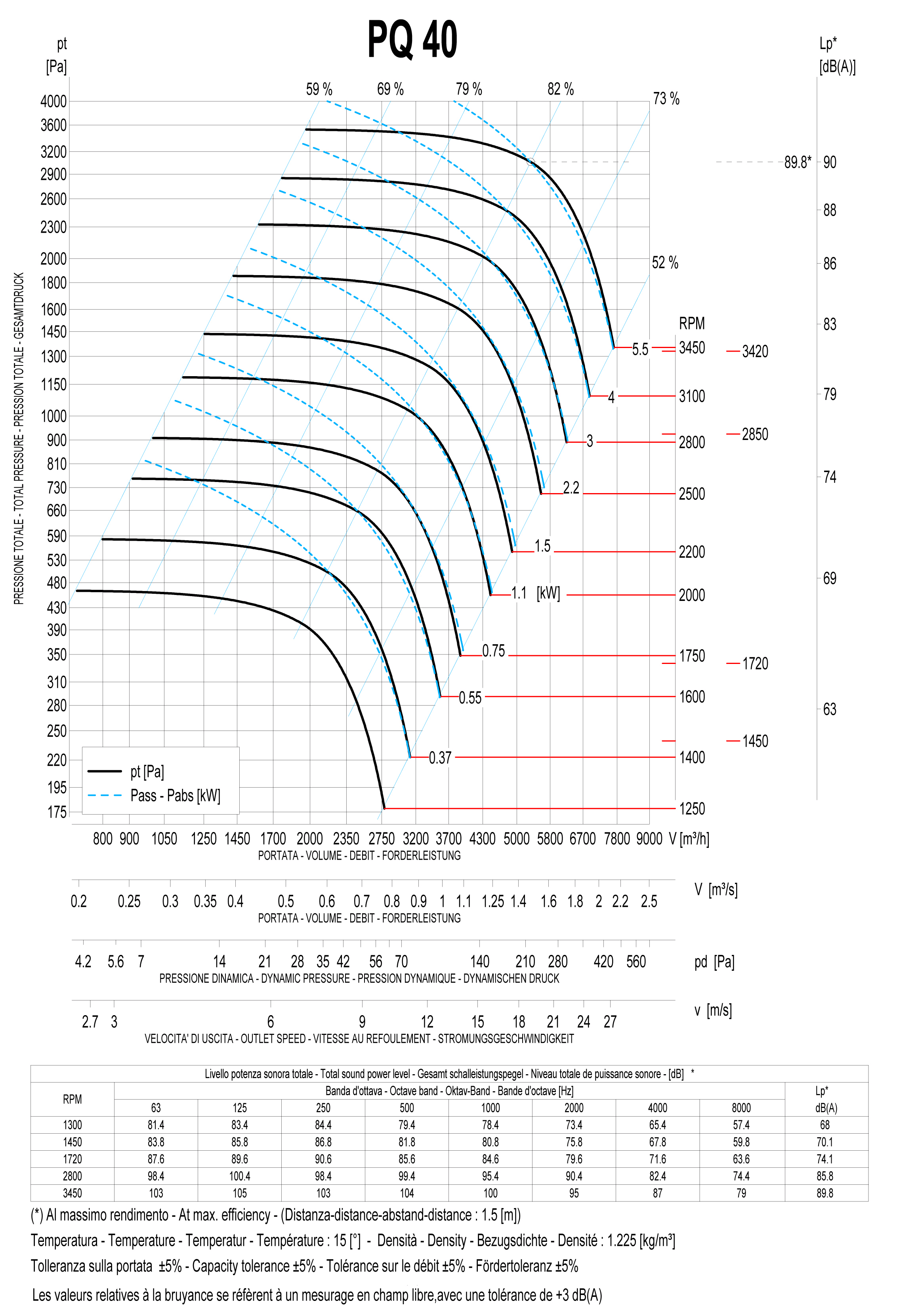

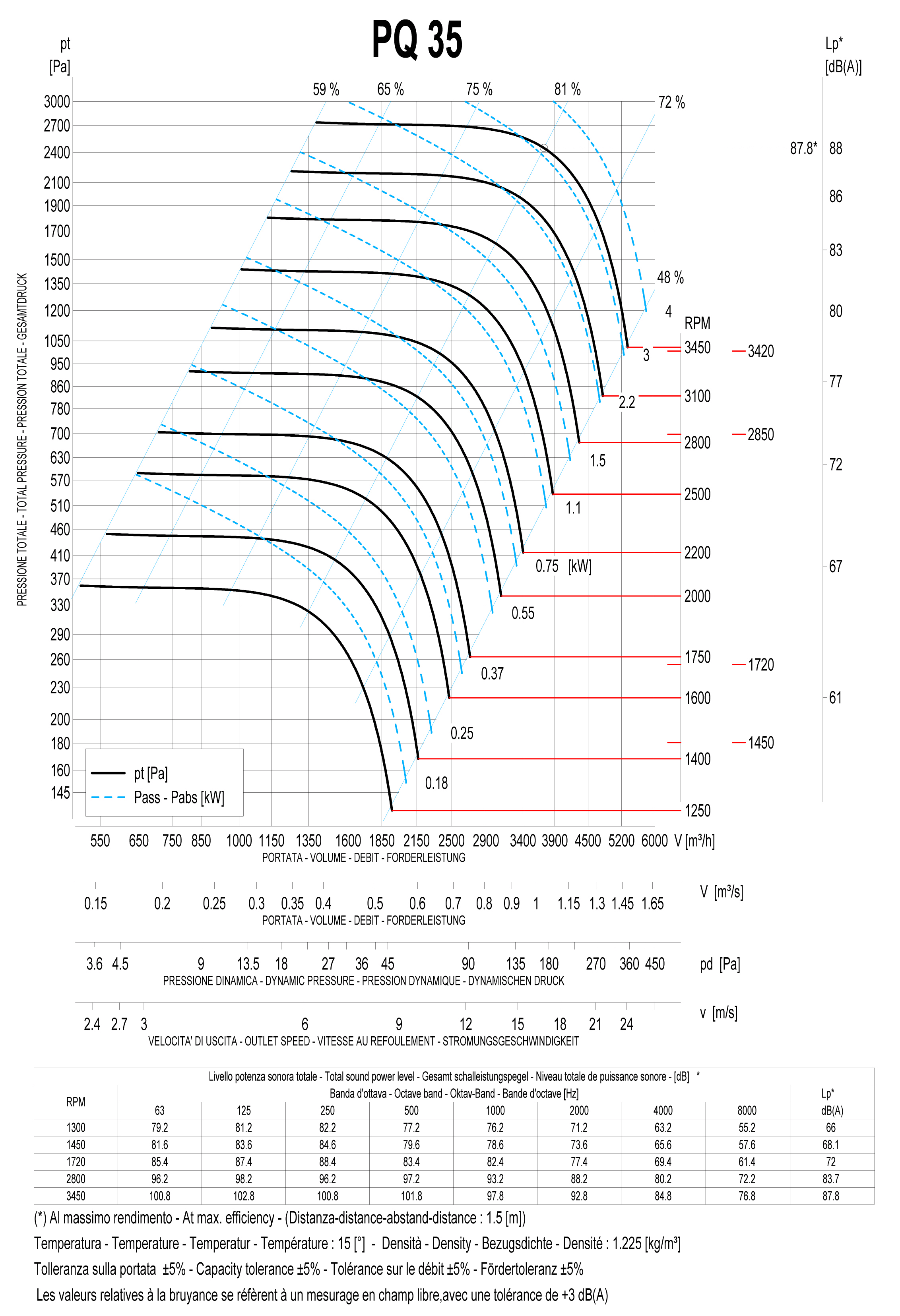

Courbes — série PQ

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Selon la configuration commandée

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Capot moteur Protection du moteur
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Gaine souple noire antistatique ATEX M2 Raccordement selon la configuration ATEX
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Déflecteur Accessoire de rejet
Chapeau de cheminée Équipement de la sortie
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Fixation murale VA-SUPFM Support selon montage
Fixation toiture VA-EF400 Support selon montage

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série PQ — édition 2015 Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 87–90 Consulter le catalogue

Plans DWG

Document Informations et accès
PQ 28 Télécharger le DWG
PQ 45 Télécharger le DWG
PQ 31 Télécharger le DWG
PQ 50-100-LG Télécharger le DWG
PQ 35 Télécharger le DWG
PQ 56-112-LG Télécharger le DWG
PQ 40 Télécharger le DWG
PQ 63-132-LG Télécharger le DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
