Tourelles horizontales TCO / PCO

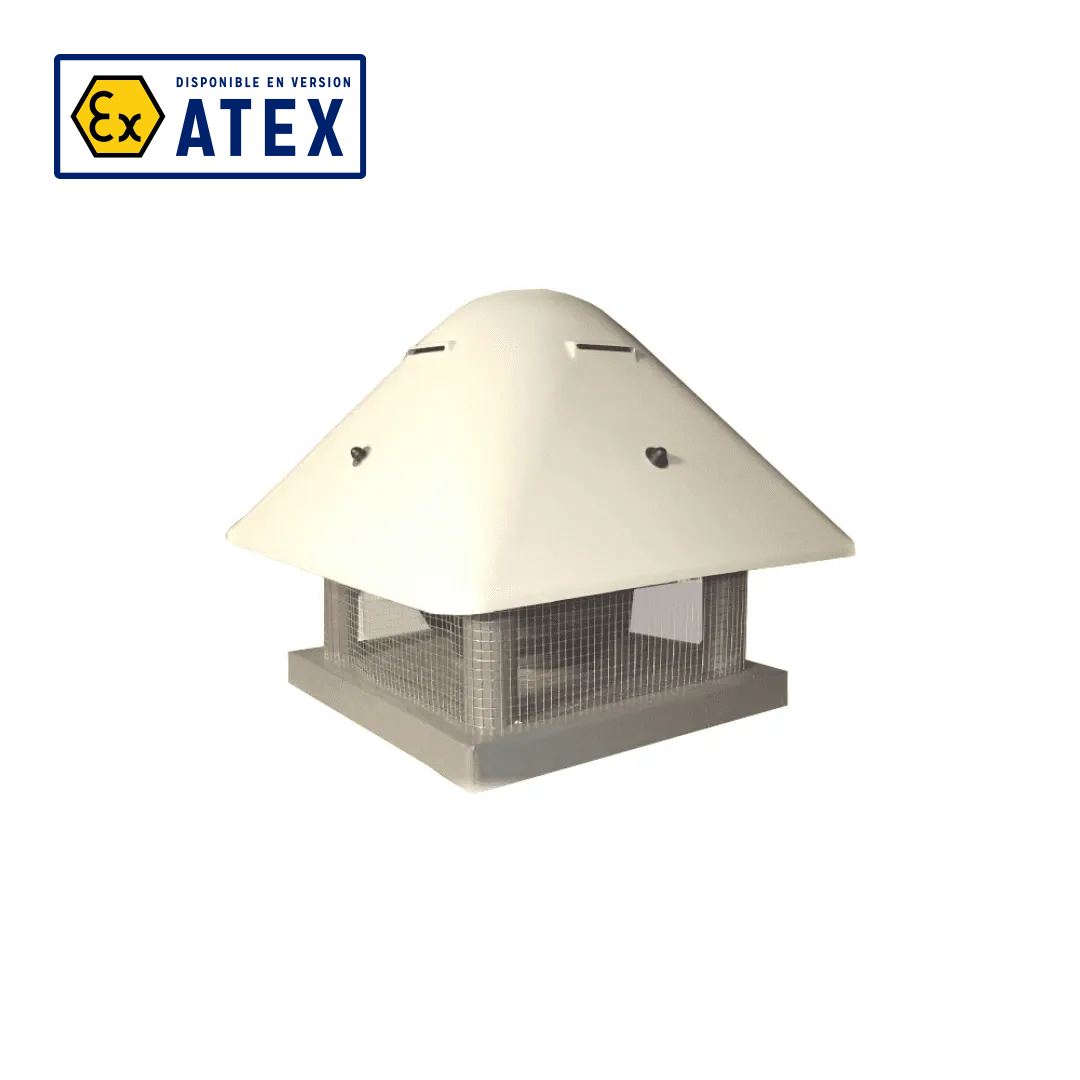

Tourelles horizontales TCO / PCO – Image 1

Tourelles en plastique à rejet horizontal pour la ventilation des zones de stockage et des bacs de produits chimiques. Volute en PE ou PP, turbine à réaction et moteur isolé du flux d’air ; versions TCO et PCO.

Le moteur est protégé par un capot en PFRL avec visserie inox. Les versions et les motorisations se sélectionnent à partir des tableaux propres à TCO et PCO, selon les contraintes du réseau.

Volute PE ou PP

Turbine à réaction en PP

Moteur hors flux d’air

demander un devis

Présentation du produit

Les tourelles TCO et PCO assurent un rejet horizontal. La volute est injectée en PE ou chaudronnée en PP selon la version et la turbine à réaction est en PP. Le moteur de forme B5 est isolé du flux d’air : versions monophasées, triphasées, ATEX ou à deux vitesses selon configuration. Le capot de protection est en PFRL, avec visserie inox. La série TCO couvre une plage annoncée de 400 à 22 000 m³/h. Les versions PCO disposent de leur propre tableau de dimensions et de motorisations ; elles doivent être sélectionnées d’après leur référence.

Série TCO

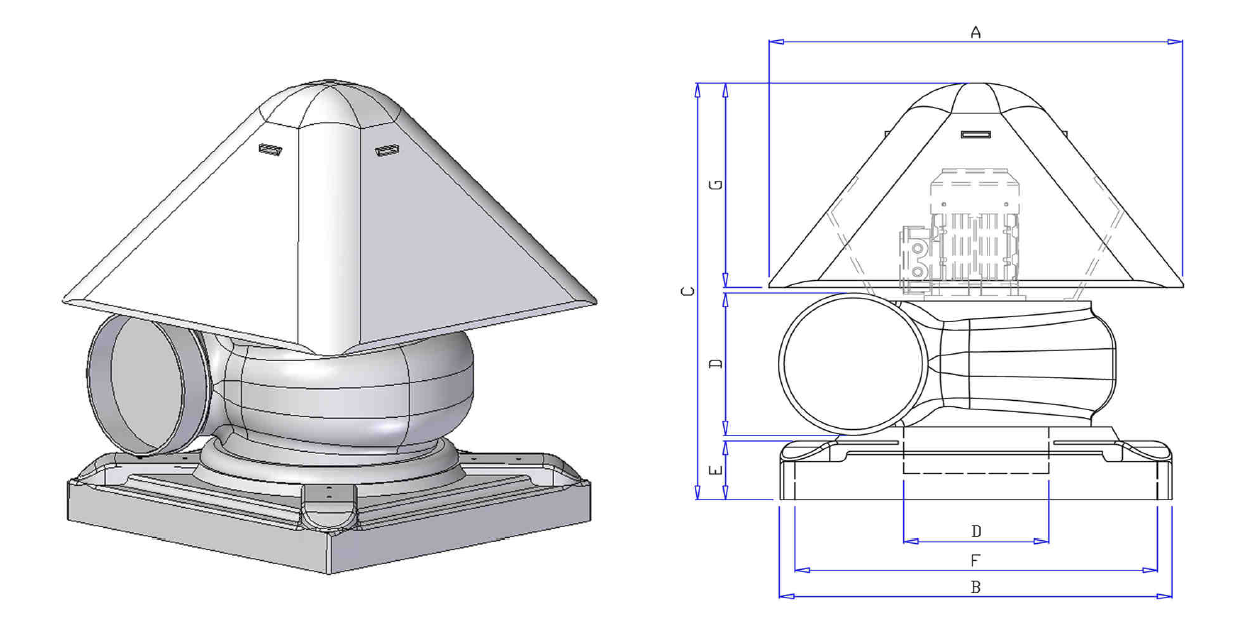

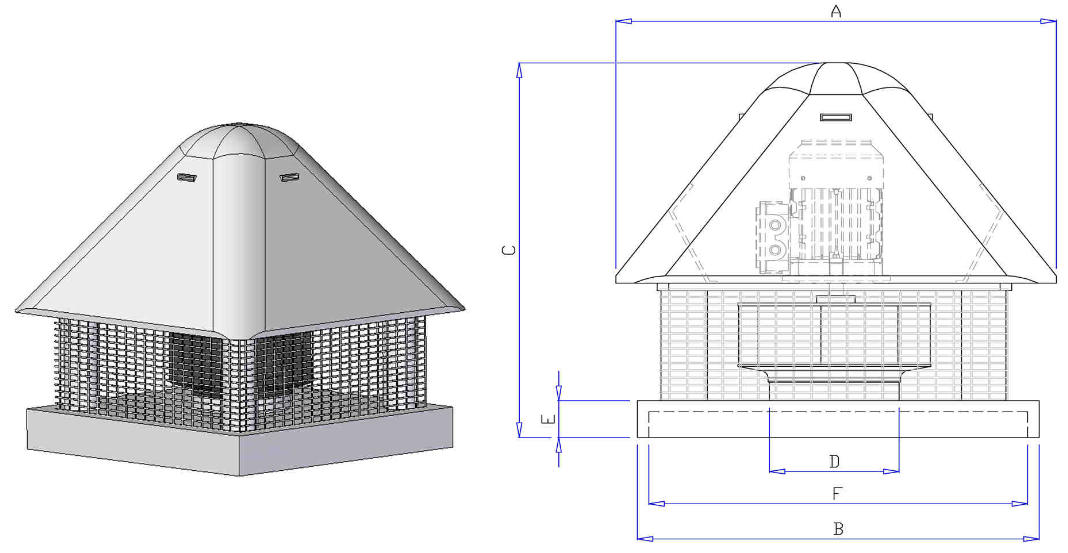

Schéma coté — TCO / PCO
Schéma coté — TCO / PCO
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F Kg *
TCO 202 63 0.18 2850 570 540 550 125 85 330 16
TCO 204 63 0.12 1450 570 350 550 125 85 330 16
TCO 252 71 0.37 2850 570 540 580 180 85 500 18
TCO 254 63 0.18 1450 570 540 580 180 85 500 17
TCO 282 80 0.75 2850 570 540 600 180 85 500 19
TCO 284 63 0.18 1450 570 540 600 180 85 500 17
TCO 312 90 1.50 2850 660 540 610 200 85 500 22
TCO 314 71 0.25 1450 660 540 610 200 85 500 22
TCO 352 90 2.20 2850 660 540 640 225 85 500 25
TCO 354 71 0.37 1450 660 540 640 225 85 500 22
TCO 404 80 0.55 1450 840 750 685 250 85 700 32
TCO 406 71 0.25 930 840 750 685 250 100 700 32
TCO 454 90 1.10 1450 840 750 710 280 100 700 39
TCO 456 80 0.37 930 840 750 710 280 100 700 69
TCO 504 100 2.2 1450 1000 750 850 300 80 710 102
TCO 506 80 0.55 930 1000 750 850 300 80 710 93
TCO 564 112 4 1450 1000 850 1000 340 80 810 132
TCO 566 112 1.1 930 1000 850 1000 340 80 810 108
TCO 634 132 5.5 1450 1200 950 1050 390 80 900 169
TCO 636 112 2.2 930 1200 950 1050 390 80 900 141
TCO 714 160 11 1450 1200 1050 1200 500 80 1000 249
TCO 716 130 4 930 1200 1050 120 500 80 1000 184
TCO 806 132 5.5 930 1200 1200 1300 570 80 1150 198
TCO 856 160 7.5 930 1200 1200 1500 600 80 1150 220
* Montage standard ** Montage ATEX

Série PCO

Schéma coté — TCO / PCO
Schéma coté — TCO / PCO
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G Kg * Kg **
P-CO 204 63 0.12 1450 570 540 550 160 85 500 320 15 23
P-CO 202 63 0.18 2750 570 540 550 160 85 500 320 15 23
P-CO 224 63 0.12 1370 570 540 580 200 85 500 320 16 24
P-CO 222 63 0.25 2800 570 540 580 200 85 500 320 19 26
P-CO 254 63 0.12 1370 570 540 580 200 85 500 320 16 24
P-CO 252 71 0.37 2800 570 540 580 200 85 500 320 19 26
P-CO 284 63 0.18 1370 570 540 600 225 85 500 320 20 29
P-CO 282 80 0.75 2850 570 540 600 225 85 500 320 25 39
P-CO 316 71 0.18 930 570 540 610 250 85 500 360 25 36
P-CO 314 71 0.25 1400 660 540 610 250 85 500 360 25 36
P-CO 312 90 1.50 2850 660 540 610 250 85 500 360 32 51
P-CO 356 71 0.18 930 660 540 640 280 85 500 360 29 40
P-CO 354 71 0.37 1400 660 540 640 280 85 500 360 29 40
P-CO 352 90 2.20 2870 660 540 640 280 85 500 360 38 57
P-CO 406 71 0.25 920 660 750 685 315 100 700 360 39 50
P-CO 404 80 0.55 1410 660 750 685 315 100 700 360 42 56
P-CO 456 80 0.37 920 660 750 710 355 100 700 360 46 60
P-CO 454 90 1.10 1410 660 750 710 355 100 700 360 49 70
* Montage standard ** Montage ATEX

Cotes en mm, puissances en kW, vitesses en tr/min et masses en kg, sauf indication spécifique dans le tableau. Les liens sur les références ouvrent les courbes ou documents associés.

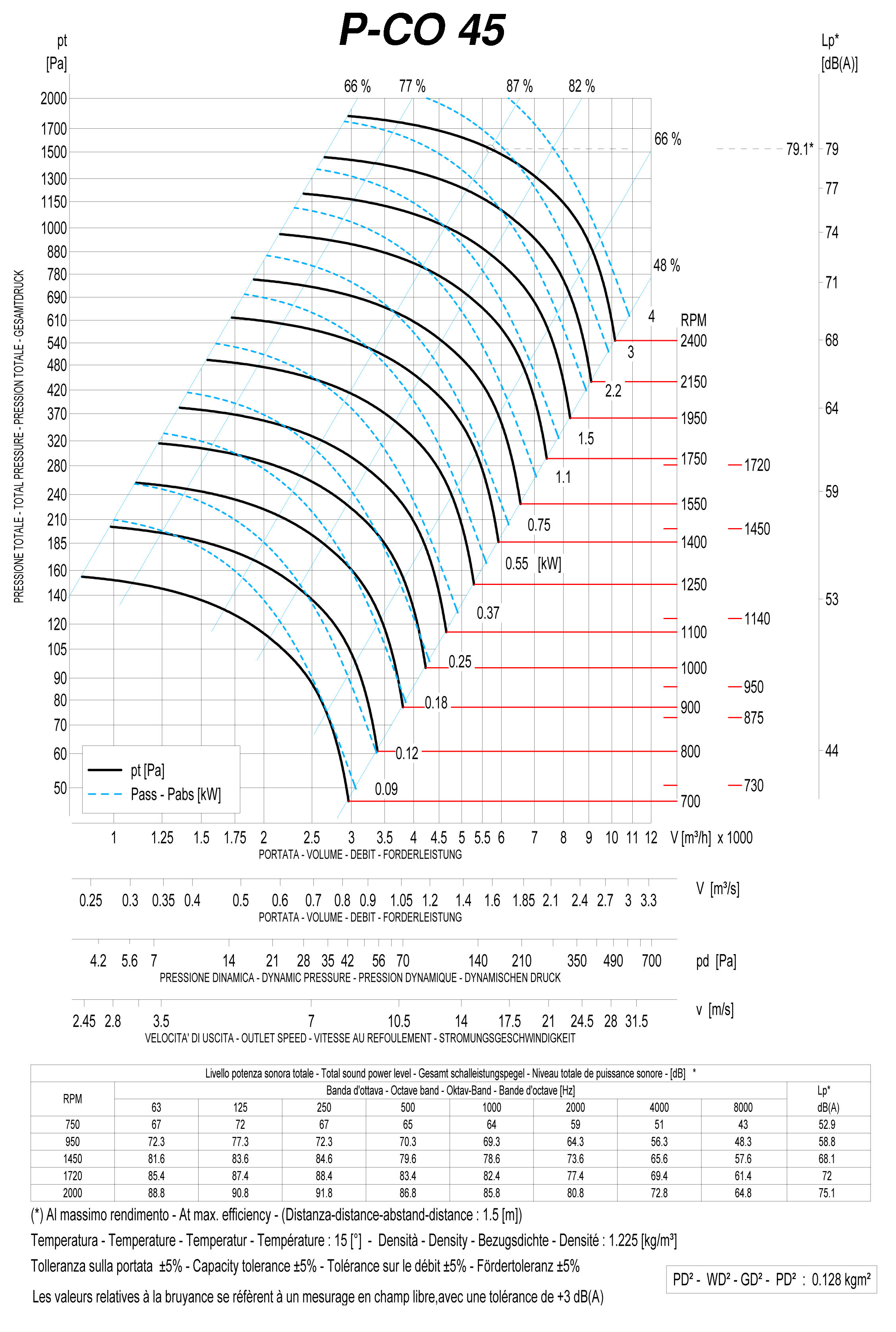

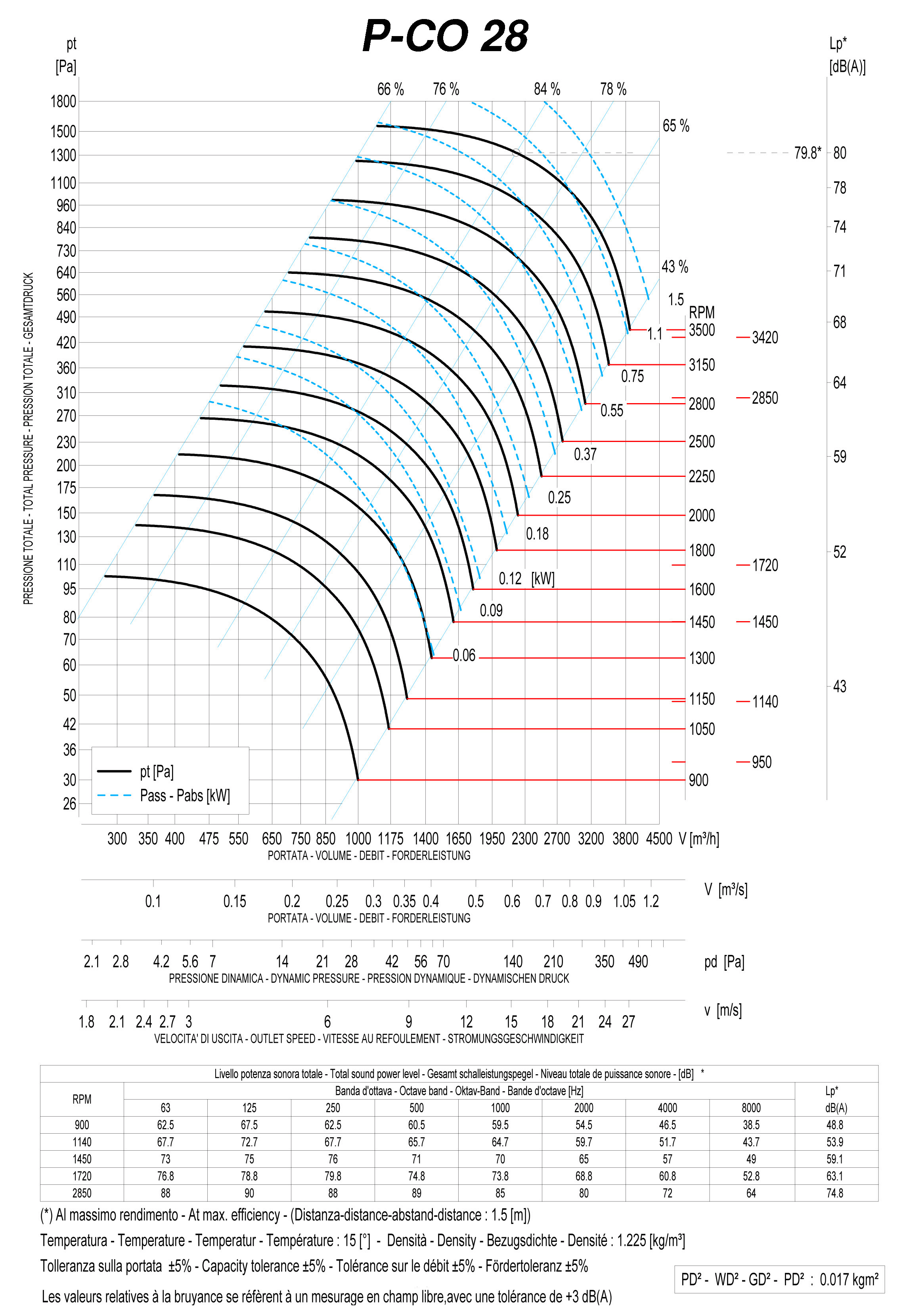

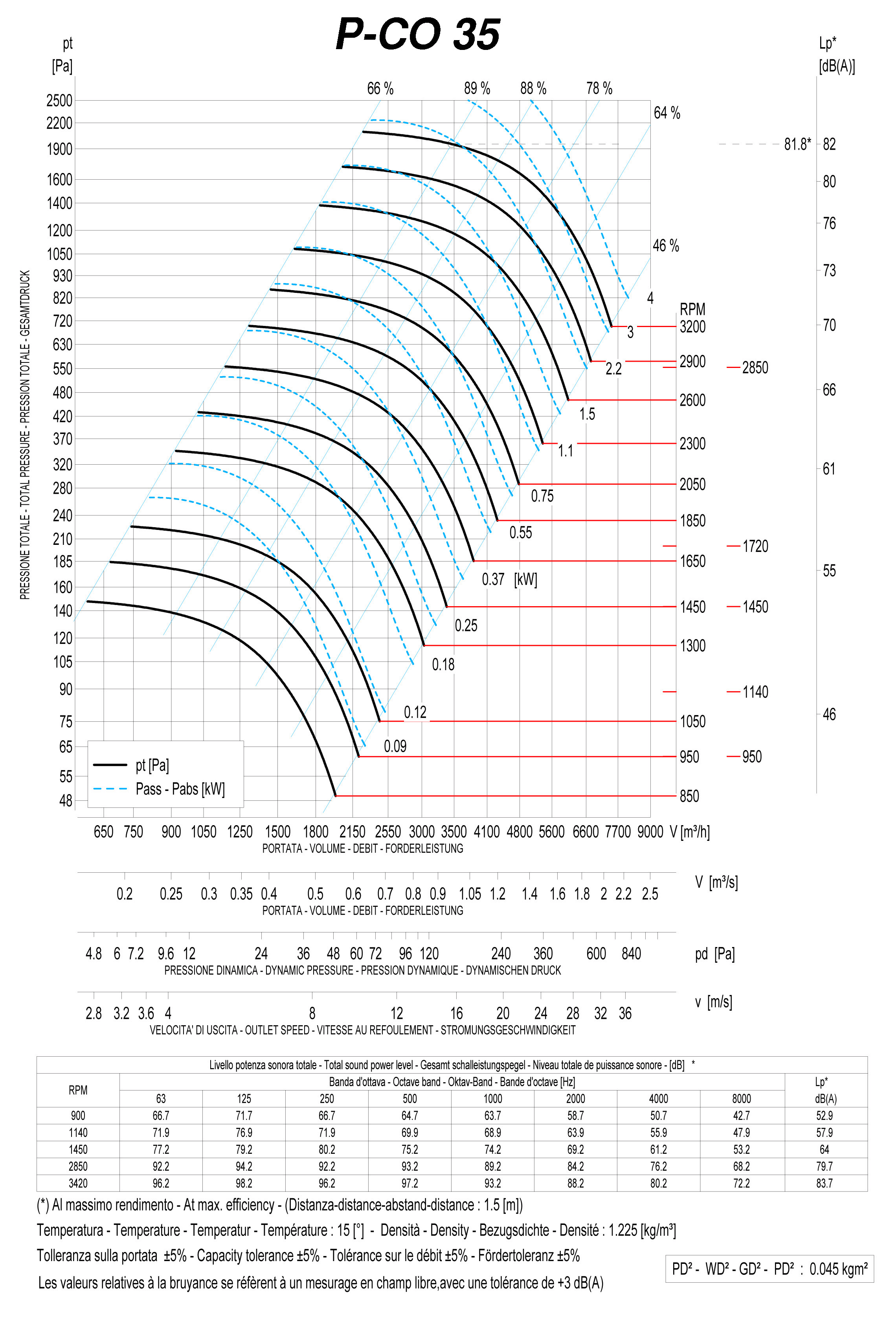

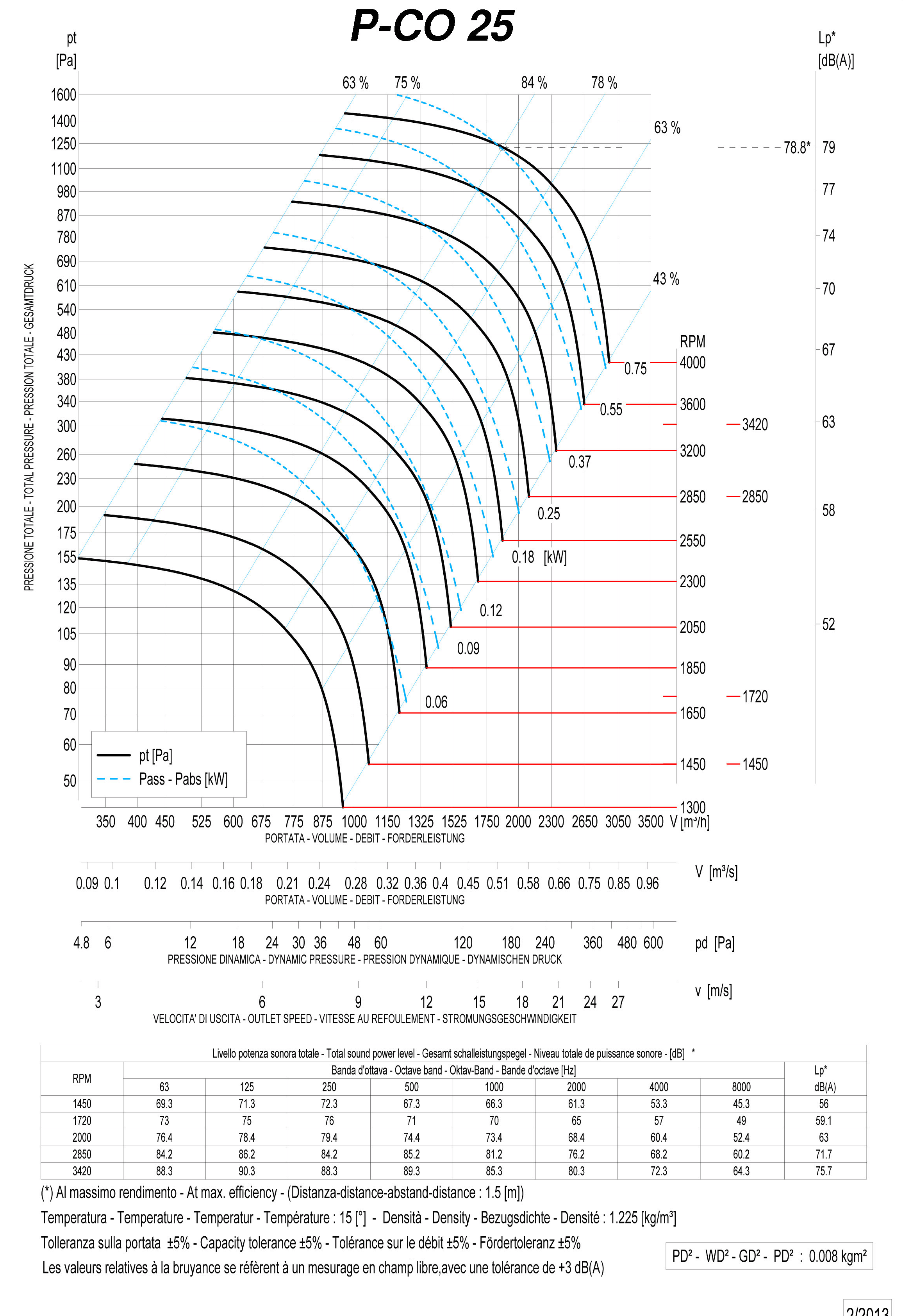

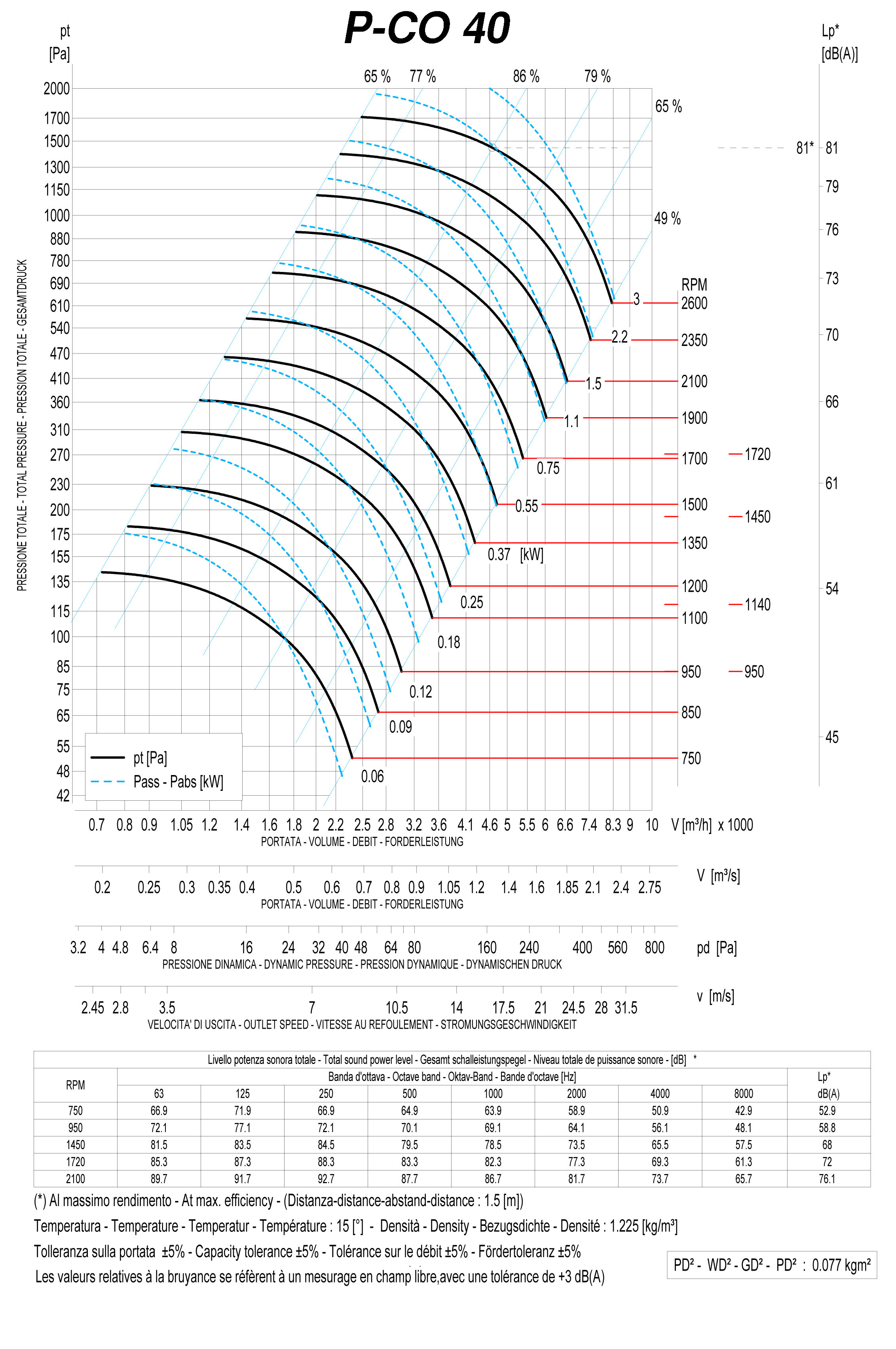

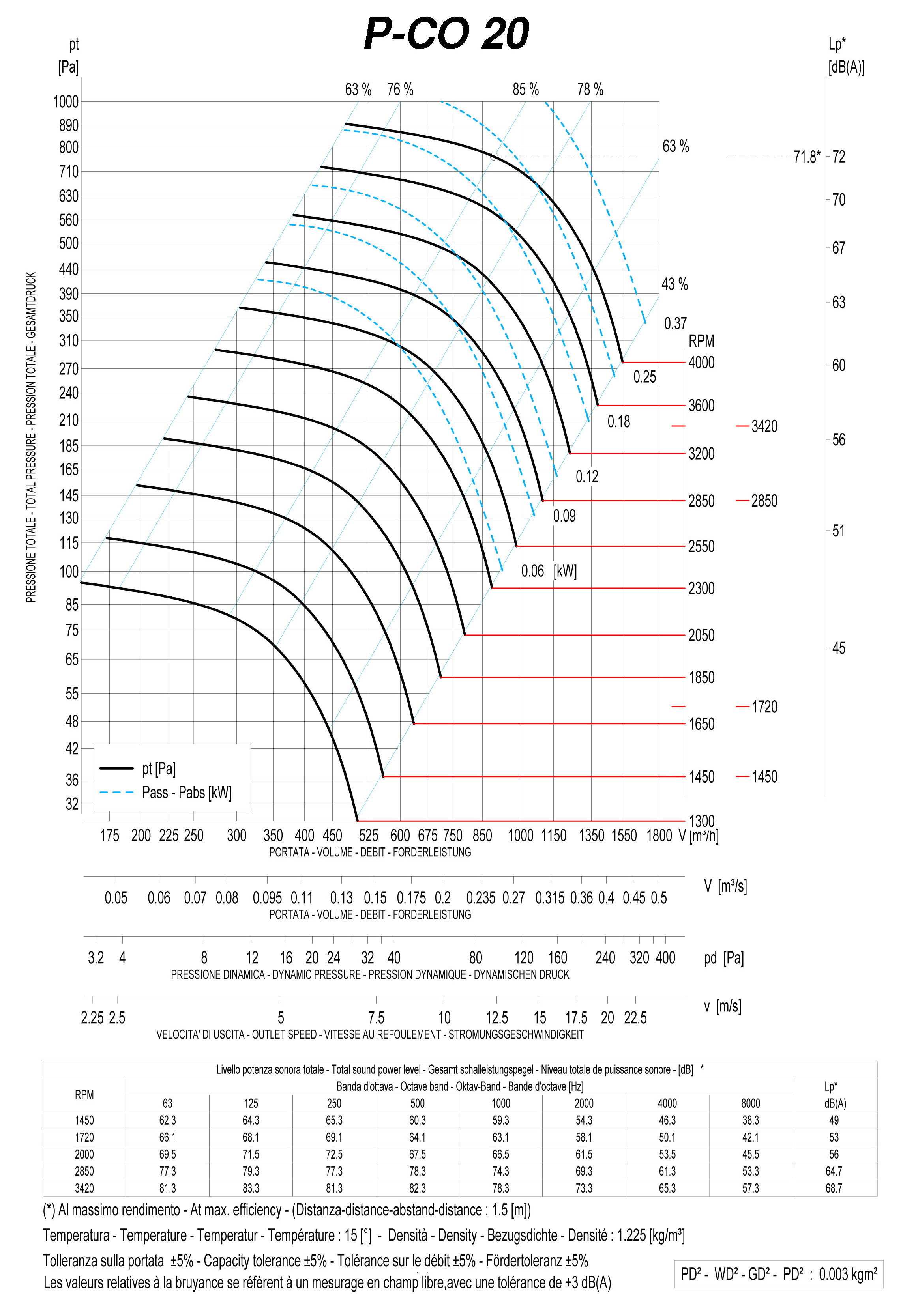

Courbes de fonctionnement

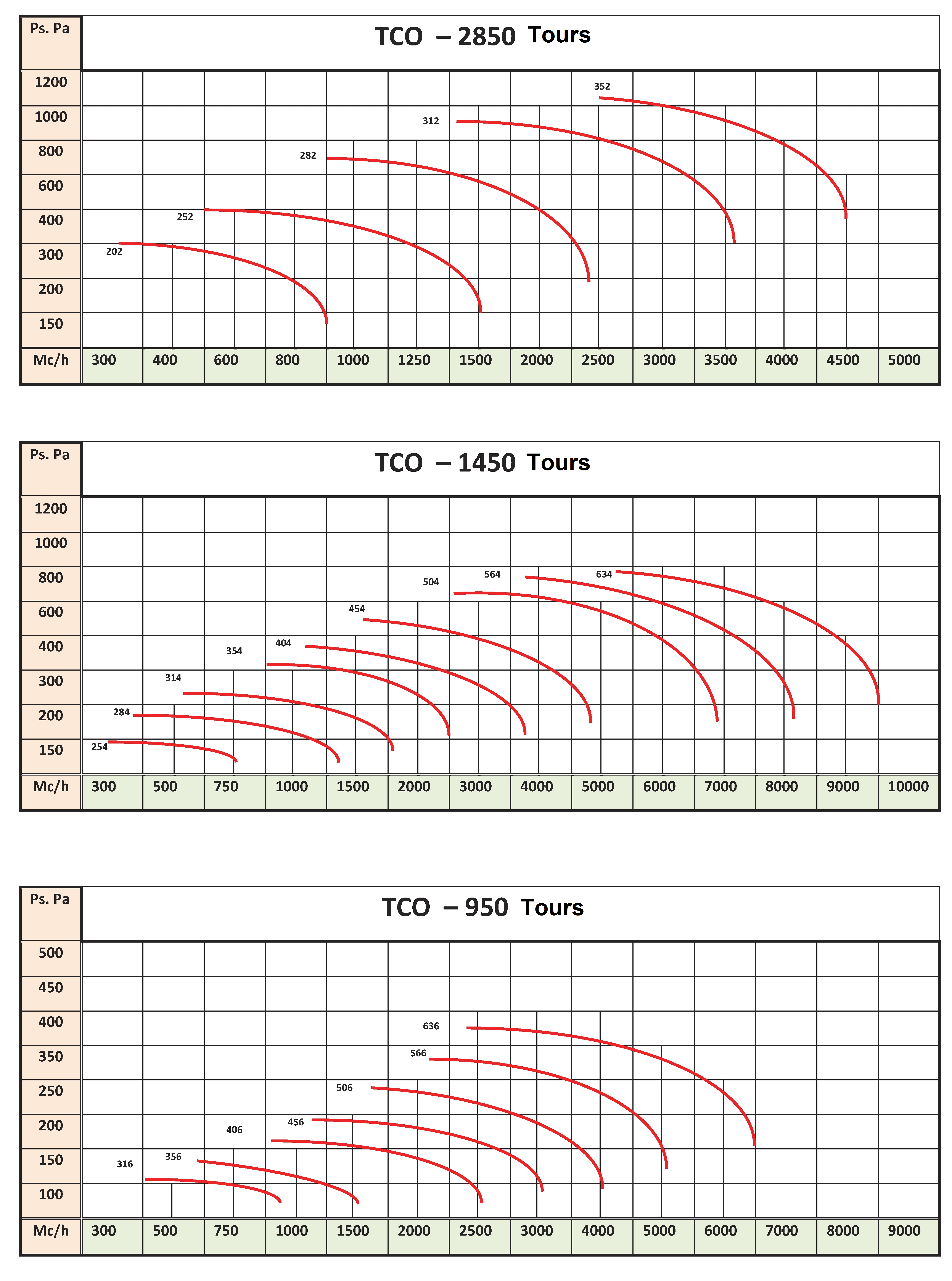

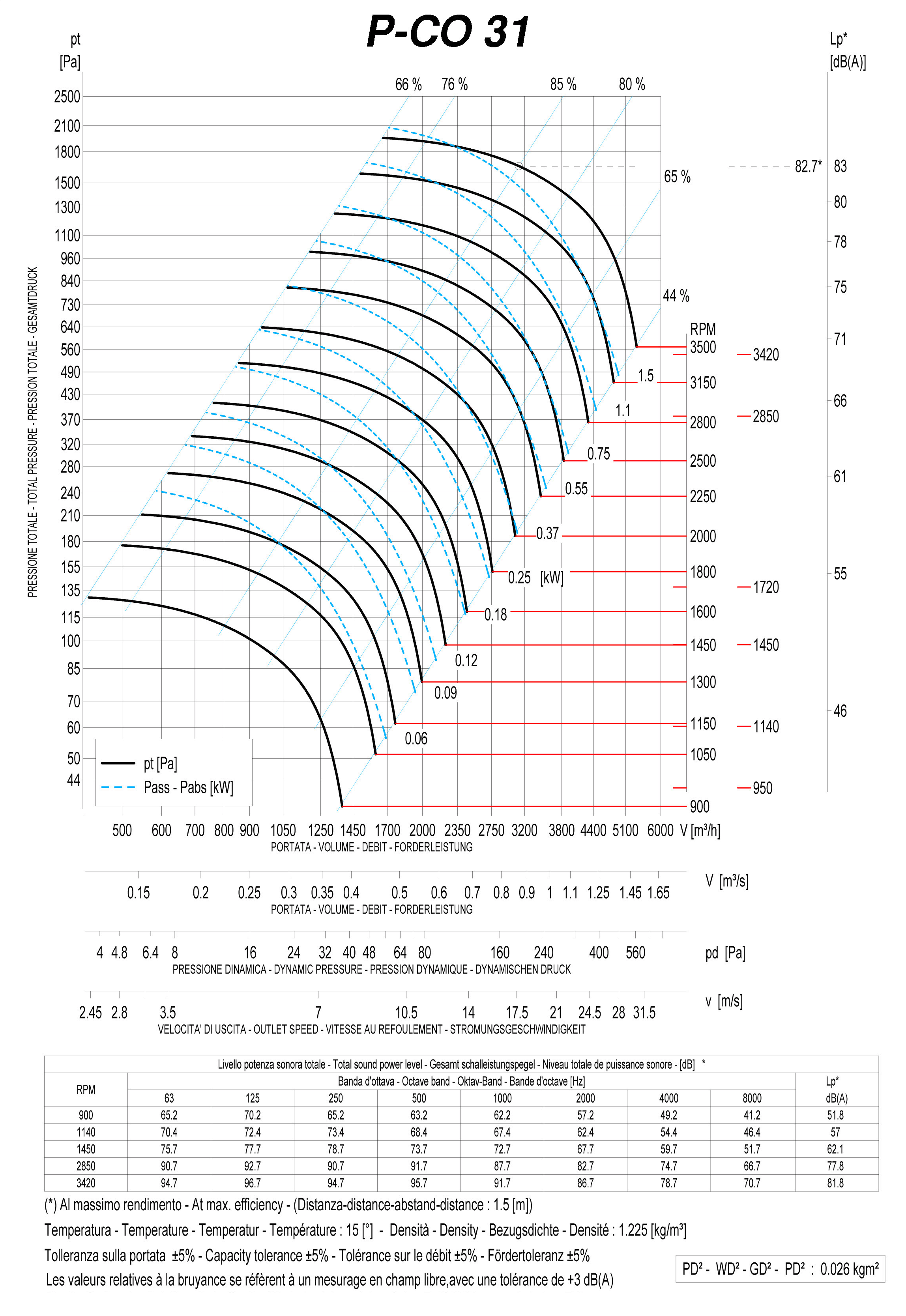

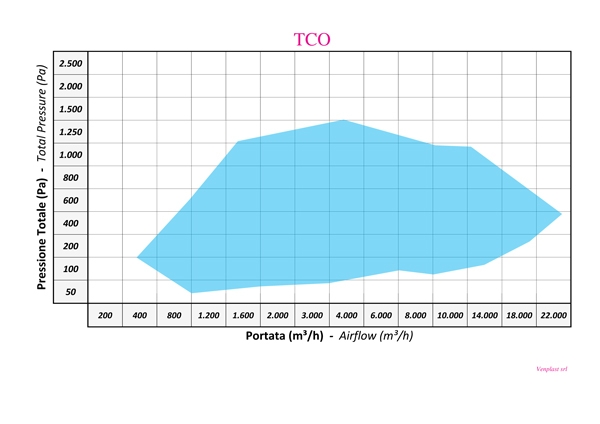

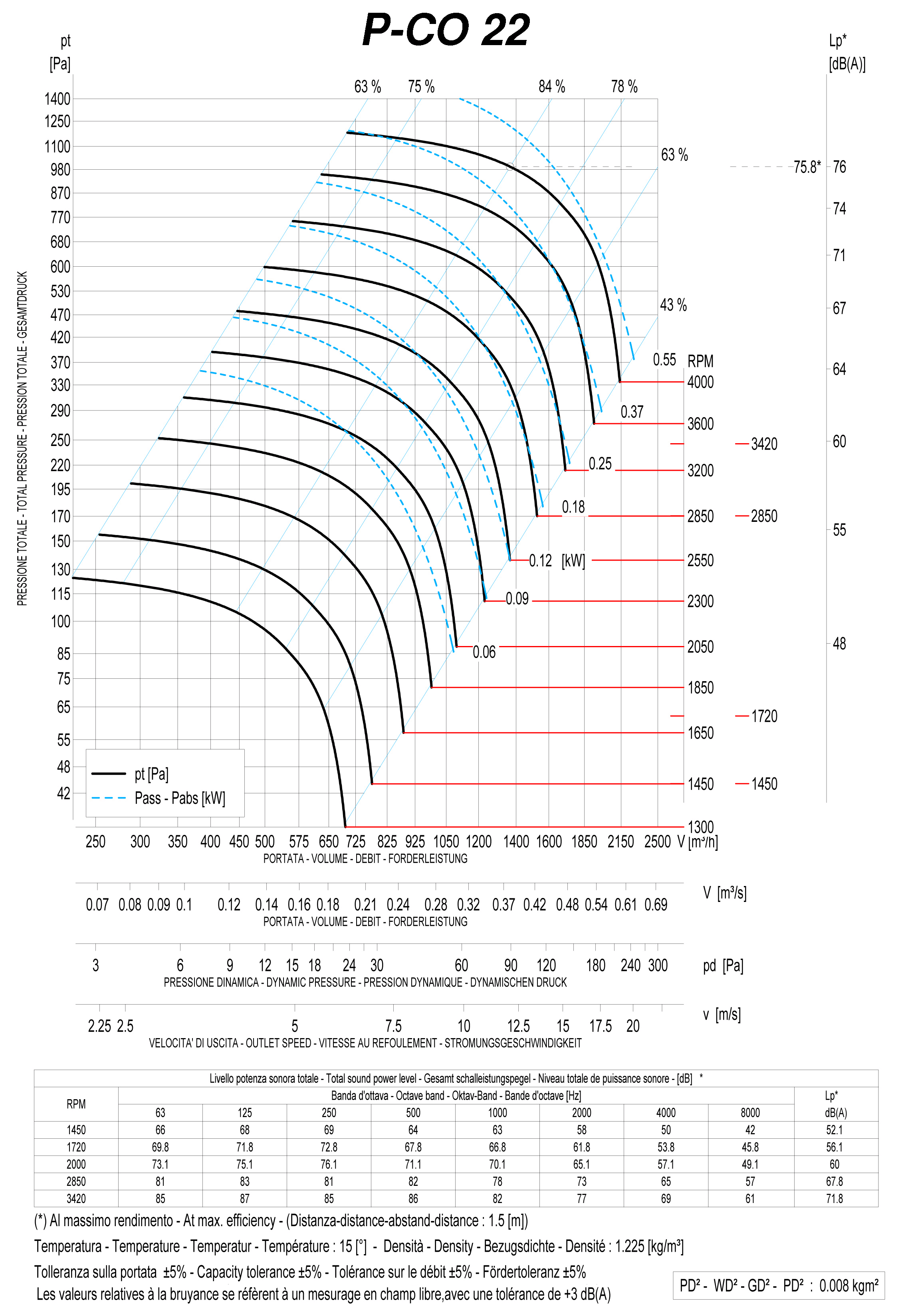

Courbes de fonctionnement — V-TCO
Courbes de fonctionnement — V-TCO

Éléments livrés

Élément / référence Contenu de la livraison
Tourelles horizontales TCO / PCO Version correspondant à la configuration commandée

Motorisation selon configuration. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteur de proximité Commande et sectionnement
Manchettes et colliers Raccordement au réseau
Silencieux Atténuation acoustique
Supports ou habillage de souche Selon le mode de montage

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Ventilateur serie TCO Télécharger le PDF
Catalogue 2026 — tourelles et accessoires Consulter le PDF

Conformité

Point de conformité Informations
Informations

Versions ATEX disponibles selon exécution. Les documents de conformité applicables doivent correspondre à la configuration et au zonage retenus.
