Série BA INOX – Ventilateurs centrifuges en inox

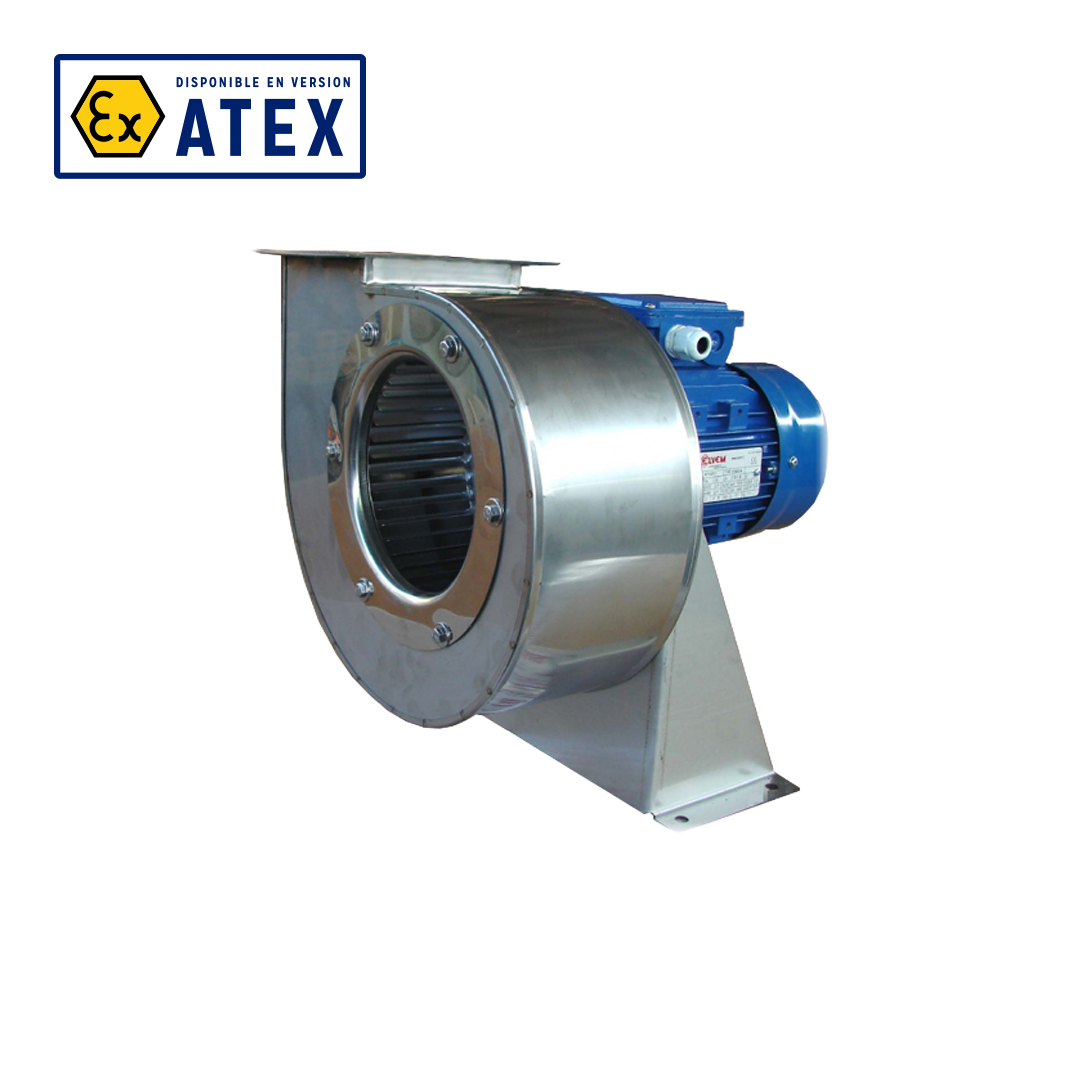

Série BA INOX – Ventilateurs centrifuges en inox – Image 1

Ventilateurs centrifuges en inox pour l’extraction de vapeurs corrosives, notamment en absorption atomique. Turbine à action en inox 316, débit de 70 à 3 000 m³/h et moteur IP55 hors du flux d’air. Version ATEX disponible selon configuration.

La volute offre huit orientations LG/RD. La notice prévoit une température de 70 °C en standard et des exécutions jusqu’à 200 °C sur demande, à sélectionner selon le procédé et les conditions d’utilisation.

Débit de 70 à 3 000 m³/h

Volute en inox

Turbine à action en inox 316

Version ATEX disponible

Vendus sans chaise sans pavillon d'aspiration sortie à bride carré

demander un devis

Présentation du produit

Les ventilateurs BA utilisent une volute en acier inox et une turbine à action en inox 316, équilibrée statiquement et dynamiquement. Ils sont adaptés aux vapeurs corrosives nécessitant un matériau résistant à la température, notamment les procédés d’absorption atomique. La volute est orientable LG ou RD dans huit positions. Les moteurs IP55 monophasés ou triphasés sont de forme B5 et installés hors du flux d’air, sur support acier peint époxy ou inox avec visserie inox. La notice indique une température maximale de 70 °C en standard ; les exécutions pour températures supérieures, jusqu’à 200 °C, sont réalisées à la demande. Une version ATEX pour zones gaz ou poussières est disponible selon configuration.

Dimensions et encombrement

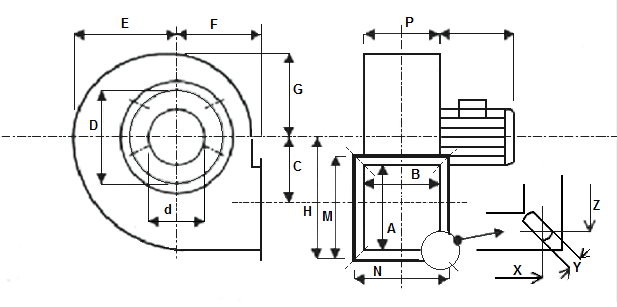

Schéma coté — BA INOX
Schéma coté — BA INOX
Type Kw T/min A B C D d E F G H L M N P Z X Y KG
BA 100-52 0,9 2900 70 70 65 115 75 90 80 77 120 165 100 100 72 85 85 7X14 2,4
BA 120-62 0,12 2900 90 90 80 136 101 110 98 94 145 190 130 130 92 110 110 9X16 2,8
BA 130-64 0,12 1400 90 90 92 158 101 125 104 110 160 190 130 130 92 110 110 9X16 4,9
BA 130-62 0,18 2900 90 90 92 158 101 125 104 110 160 190 130 130 92 110 110 9X16 5,3
BA 130 84 0,12 1400 90 110 92 158 101 125 104 110 160 190 130 150 112 110 130 9X16 5,8
BA 160-82 0,25 2900 90 110 92 158 101 125 104 110 160 190 130 150 112 110 130 9X16 6,2
BA 160-84 0,12 1400 110 110 115 182 120 158 120 134 195 190 155 155 114 133 133 9X16 9
BA 160-82 0,37 2900 110 110 115 182 120 158 120 134 195 215 155 155 114 133 133 9X16 9,4
BA 180-84 0,18 1400 110 110 115 200 140 158 120 134 195 190 155 155 114 133 133 9X16 9,7
BA 180-82 0,55 2900 110 110 115 200 140 158 120 134 195 215 155 155 114 133 133 9X16 10,2
BA 200-104 0,25 1400 140 140 145 220 170 190 155 160 240 190 190 190 144 165 165 9X16 11
BA 200-102 1,1 2900 140 140 145 220 170 190 155 160 240 250 190 190 144 165 165 9X16 19
BA 250-134 0,55 1400 200 200 185 280 250 245 180 200 310 230 250 250 204 230 230 9 24
BA 250-132 2,2 2900 200 200 185 280 250 245 180 200 310 258 250 250 204 230 230 9 32
BA 280-6 0,75 900 220 220 200 310 280 265 220 226 340 260 270 270 225 250 250 9 23
BA 280-4 1,5 1400 220 220 200 310 280 265 220 226 340 275 270 270 225 250 250 9 27

Débits et pressions

1 3 6 7 8 10 11 13 16 23 26 30 33 36 40 43 46 50 53 56 60 63 66 70 73 76 83
Type Moteur Kw inst. T/min LP dB/A pt kgf/m² Pa(Pascal= Kfg/m² x 9,807
BA 100-52 56 0,09 2900 66 22 23 20
BA 120-62 56 0,12 2900 69 32 37 35 25
BA 130-64 63 0,12 1400 53 13 13 12 8
BA 130-62 63 0,18 2900 71 40 45 45 44 40
BA 130 84 63 0,12 1400 52 12 12 10 8
BA 160-82 71 0,37 2900 74 54 58 59 58 56
BA 160-84 63 0,18 1400 56 20 22 24 22 18
BA 160-82 71 0,37 2900 74 75 78 80 84 80
BA 180-84 63 0,18 1400 56 26 27 25 20 15
BA 180-82 71 0,55 2900 78 86 88 90 92 90
BA 200-104 71 0,25 1400 58 58 28 29 30 30 28
BA 200-102 80 1,1 2900 78 125 128 130 135 135 136 138 145
BA 250-134 80 0,55 1400 72 45 48 51 53 53 53 52 51 48 45
BA 250-132 90 2,2 2900 85 137 138 138 138 139 138 136 134
BA 280-6 90 0,75 900 72 25 25 27 27 25 22 22
BA 280-4 90 1,5 1400 80 54 55 55 53 52 50 49 48 45 40

Cotes en mm, puissances en kW, vitesses en tr/min et masses en kg, sauf indication spécifique dans le tableau. Les liens sur les références ouvrent les courbes ou documents associés.

Courbes de fonctionnement

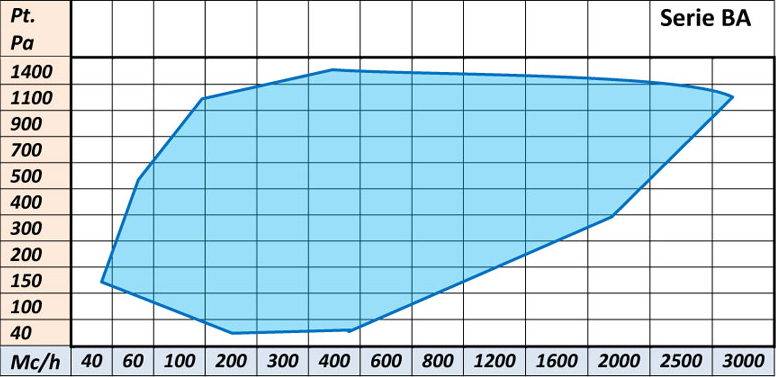

Courbes de fonctionnement — V-BA
Courbes de fonctionnement — V-BA

Éléments livrés

Élément / référence Contenu de la livraison
Série BA INOX – Ventilateurs centrifuges en inox Version correspondant à la configuration commandée

Motorisation selon configuration. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteur de proximité Commande et sectionnement
Manchettes et colliers Raccordement au réseau
Silencieux Atténuation acoustique
Supports ou habillage de souche Selon le mode de montage

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Ventilateurs Serie BA Fiche technique V BA Télécharger le PDF
ventilateur BA Télécharger le PDF
BA Courbes page1 Télécharger le PDF
BA Courbes page2 Télécharger le PDF

Conformité

Point de conformité Informations
Informations

Versions ATEX disponibles selon exécution. Les documents de conformité applicables doivent correspondre à la configuration et au zonage retenus.
