Série PAS – Ventilateurs plastique haute pression

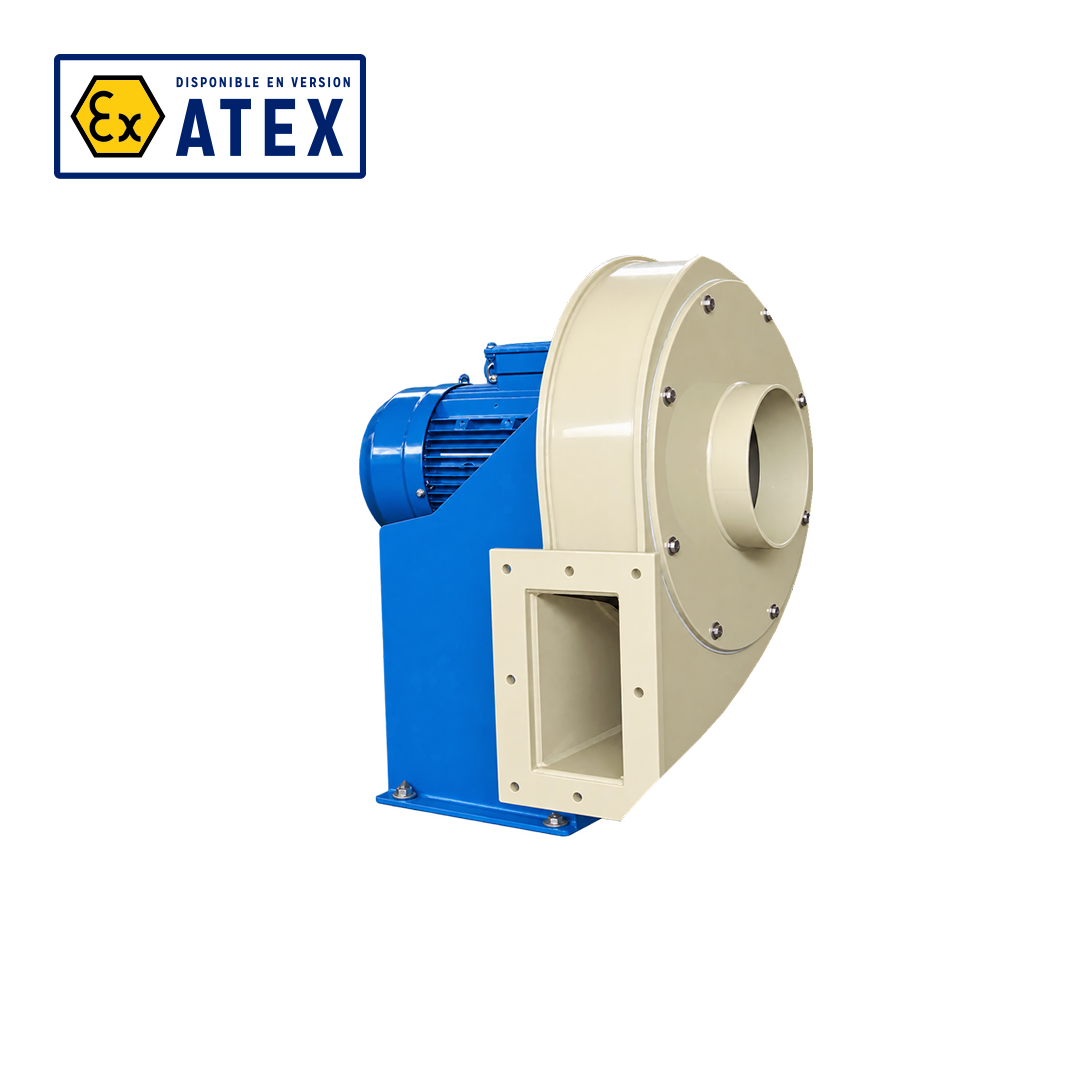

Série PAS – Ventilateurs plastique haute pression – Image 1

Ventilateurs en polypropylène pour l’extraction de vapeurs corrosives nécessitant de fortes pressions à faibles débits. Adaptés aux laveurs de gaz, à la filtration et à la captation industrielle. Débit de 200 à 5 500 m³/h ; option ATEX selon configuration.

La volute chaudronnée et le moteur triphasé IP55 sont destinés aux installations industrielles. Le choix de l’exécution et des matériaux dépend des substances extraites et du point de fonctionnement recherché.

Débit de 200 à 5 500 m³/h

Volute chaudronnée en PP

Moteur triphasé IP55

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges PAS sont conçus pour obtenir de très fortes pressions à faibles débits. Leur volute étroite chaudronnée et leur turbine à réaction sont réalisées en polypropylène. La turbine est équilibrée statiquement et dynamiquement. Ils sont adaptés à l’extraction de vapeurs corrosives dans les installations industrielles, notamment les tours de lavage de gaz, les caissons de filtration et les dispositifs de captation spécifiques.

La volute dispose d’orientations LG et RD dans huit positions. Les variantes de matériaux comprennent PPel, PPes et PVC pour la volute, et PPel ou PVC pour la turbine selon l’exécution. Un support moteur en inox et une bride de sortie ronde sont disponibles selon la configuration.

Moteurs triphasés IP55, montés hors du flux d’air.

Construction et performances

Caractéristique Description
Plage de débit 200 à 5 500 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série PAS

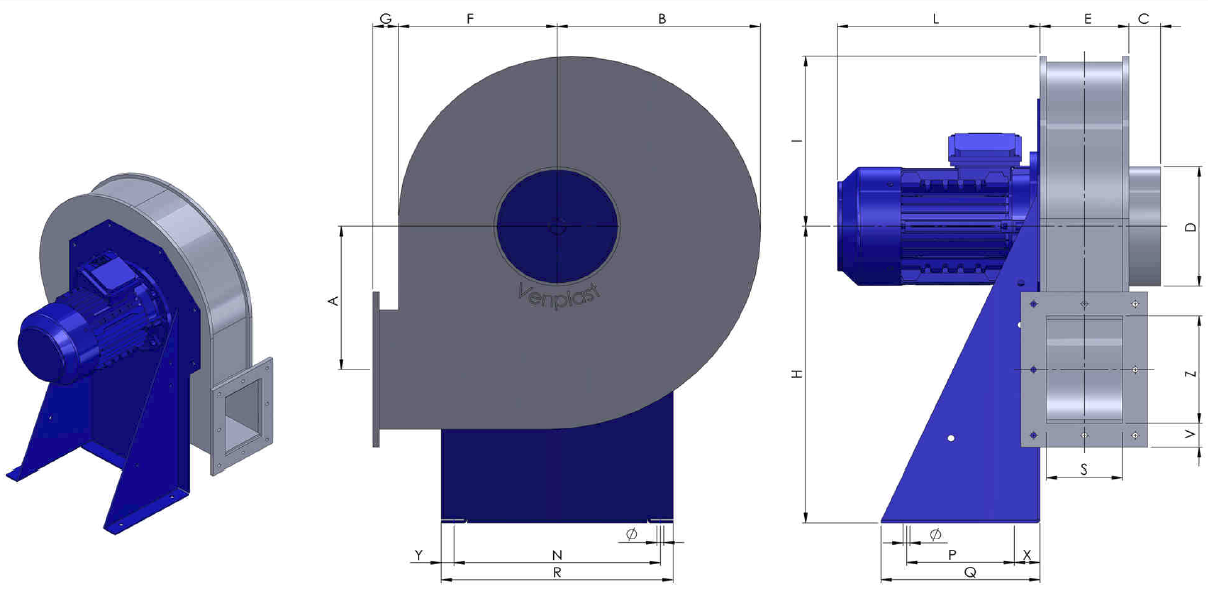

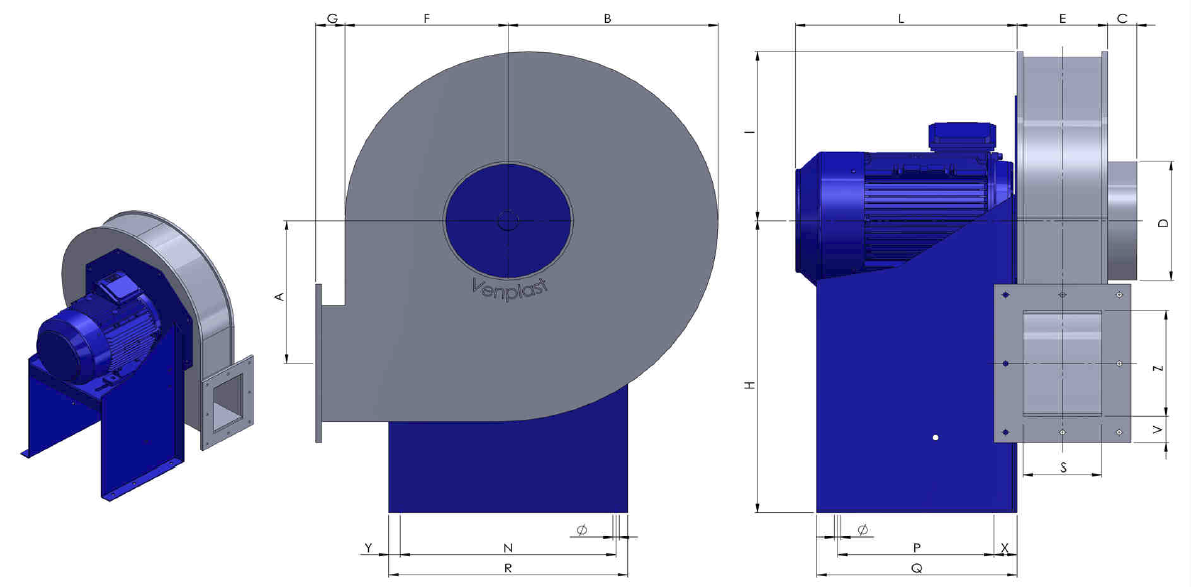

Schéma coté — PAS 25 à 35
Schéma coté — PAS 25 à 35

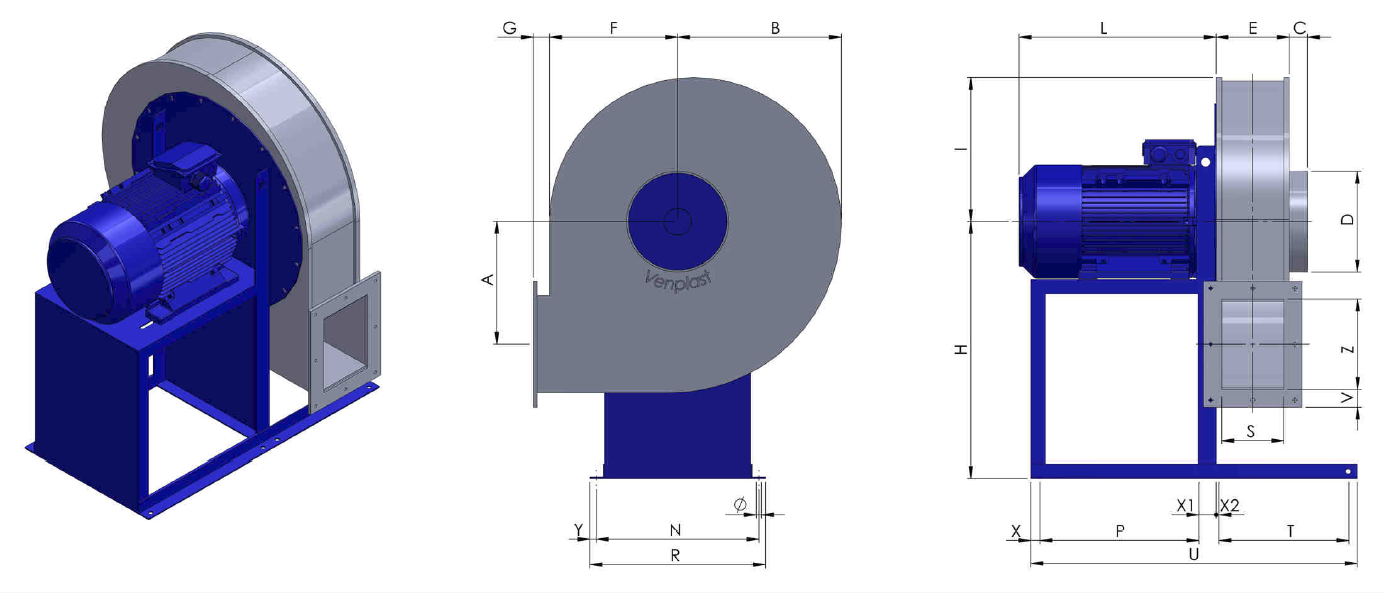

Schéma coté — PAS 40 à 45
Schéma coté — PAS 40 à 45
Schéma coté — PAS 50 à 63
Schéma coté — PAS 50 à 63
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R S T U V X X1 X2 Y Z Ø Kg* Kg**
PAS252 71 A 0.37 2800 160 205 50 125 100 172 40 310 187 219 255 100 140 290 80 – – 40 20 – – 18 130 11 26 32
PAS282 71 B 0.55 2800 175 229 50 140 110 190 40 350 215 240 280 120 190 316 90 – – 40 35 – – 18 140 11 27 36
PAS312 80 A 0.75 2800 190 236 50 150 120 206 40 410 221 270 320 150 230 355 100 – – 40 40 – – 18 150 11 28 40
PAS352 90 S 1.5 2800 215 276 50 160 130 225 40 445 255 290 355 150 230 390 110 – – 40 40 – – 18 160 11 32 59
PAS402 90 S 2.2 2800 240 320 50 180 140 250 40 495 285 290 325 170 250 365 120 – – 40 40 – – 20 180 11 53 75
PAS452 112 M 4 2800 270 360 50 200 155 280 50 550 320 360 370 268 344 410 135 – – 50 40 – – 20 200 11 93 133
PAS502 132 S 7.5 2800 300 400 50 225 180 312 50 630 356 380 385 345 – 420 150 803 803 50 25 30 15 18 220 11 156 190
PAS 562 160 M 11 2800 340 448 50 250 200 350 50 710 400 539 445 435 – 480 170 893 893 50 25 40 15 18 250 11 175 235
PAS632 160 M 15 2800 380 485 50 280 240 465 50 800 446 539 549 520 – 585 210 400 1030 50 25 40 15 18 280 11 195 255
* Montage standard ** Montage ATEX

Courbes de fonctionnement

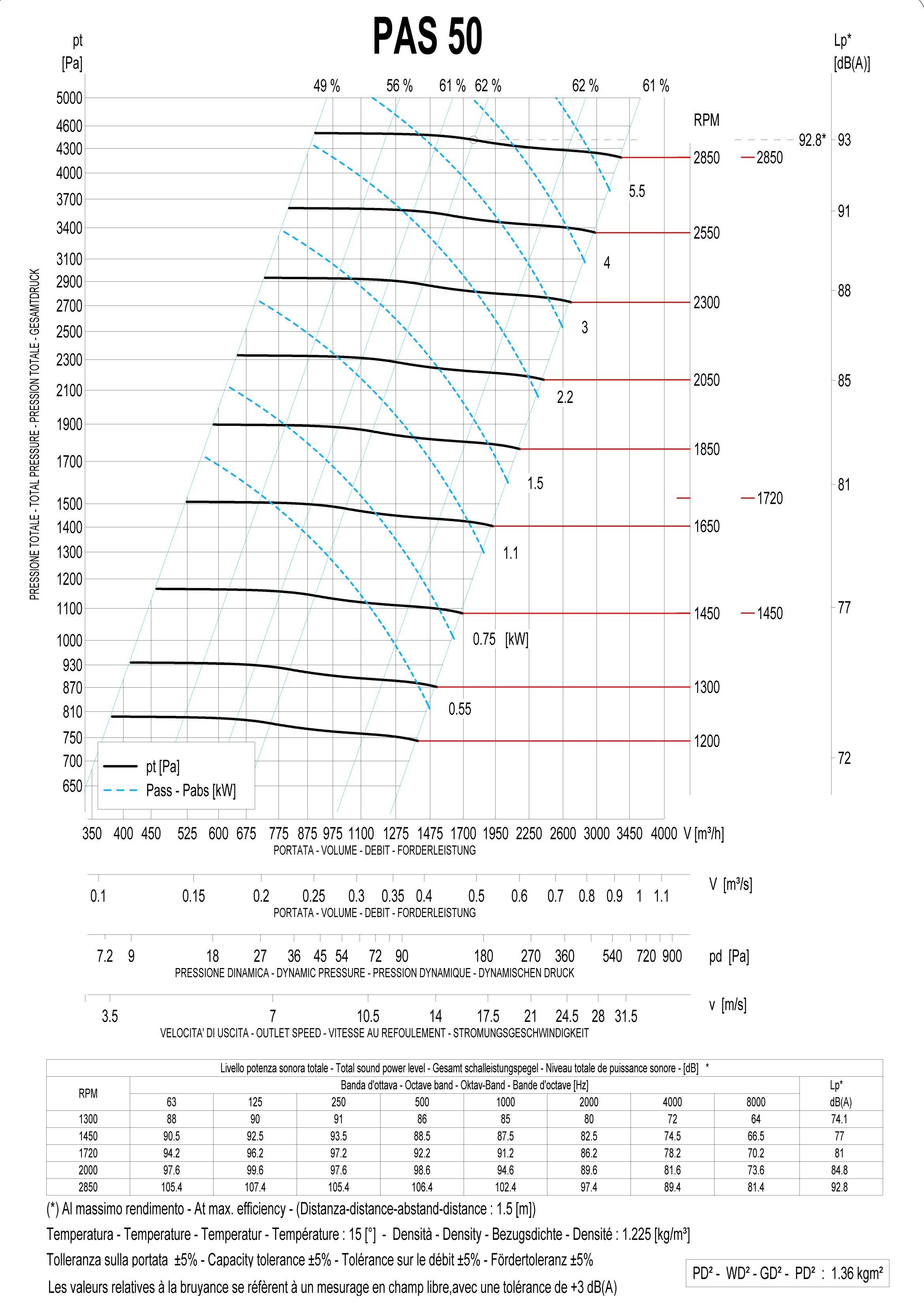

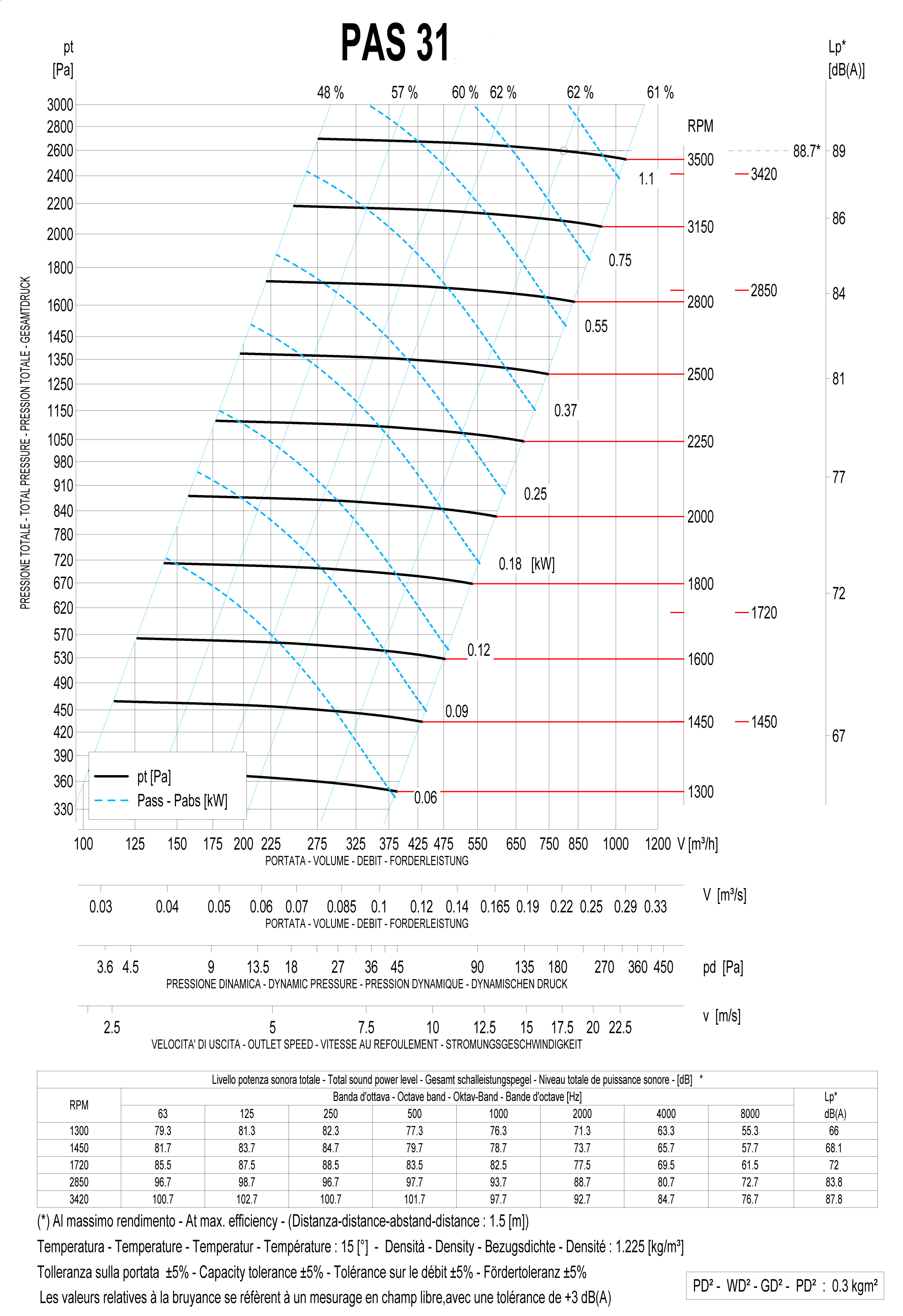

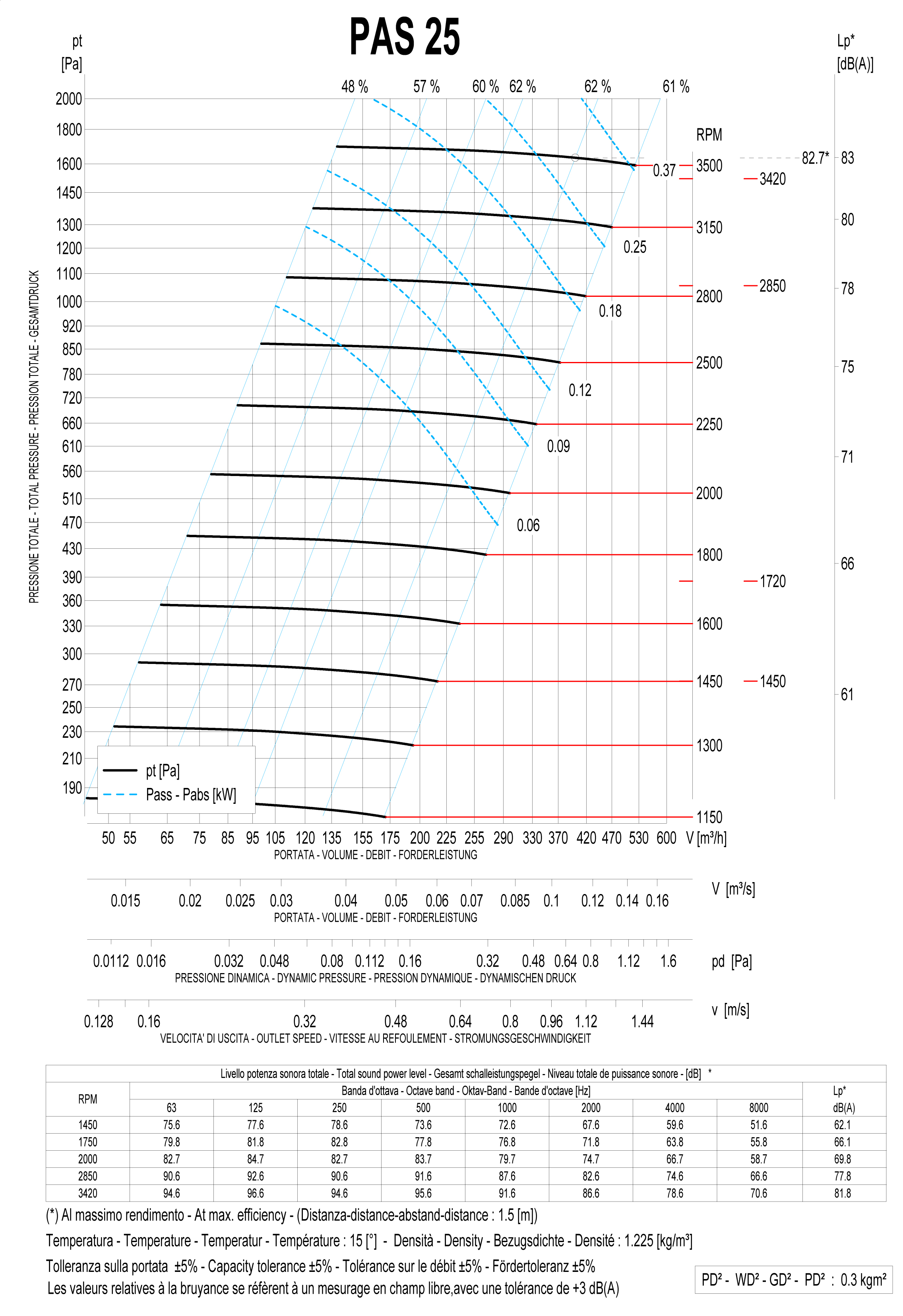

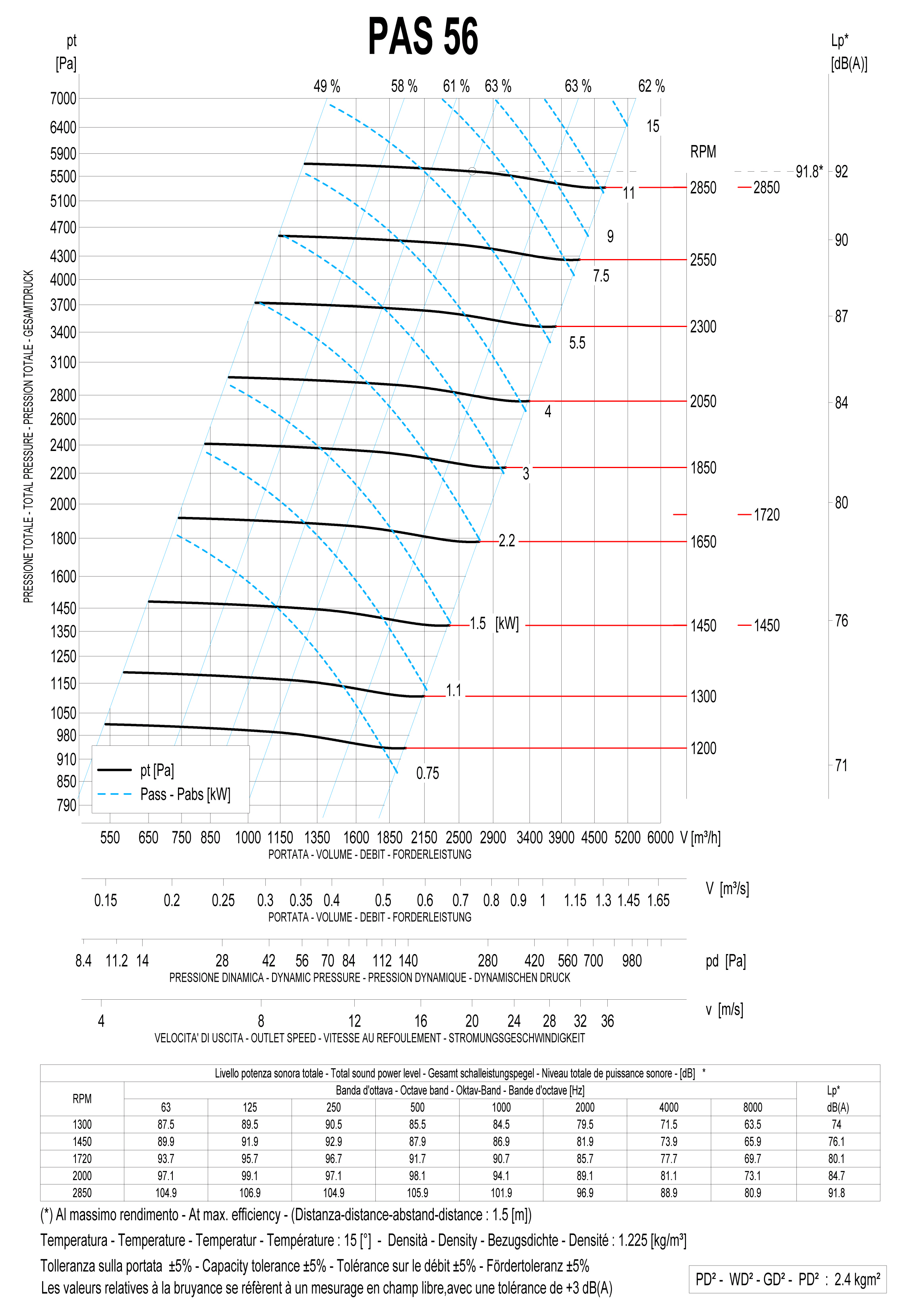

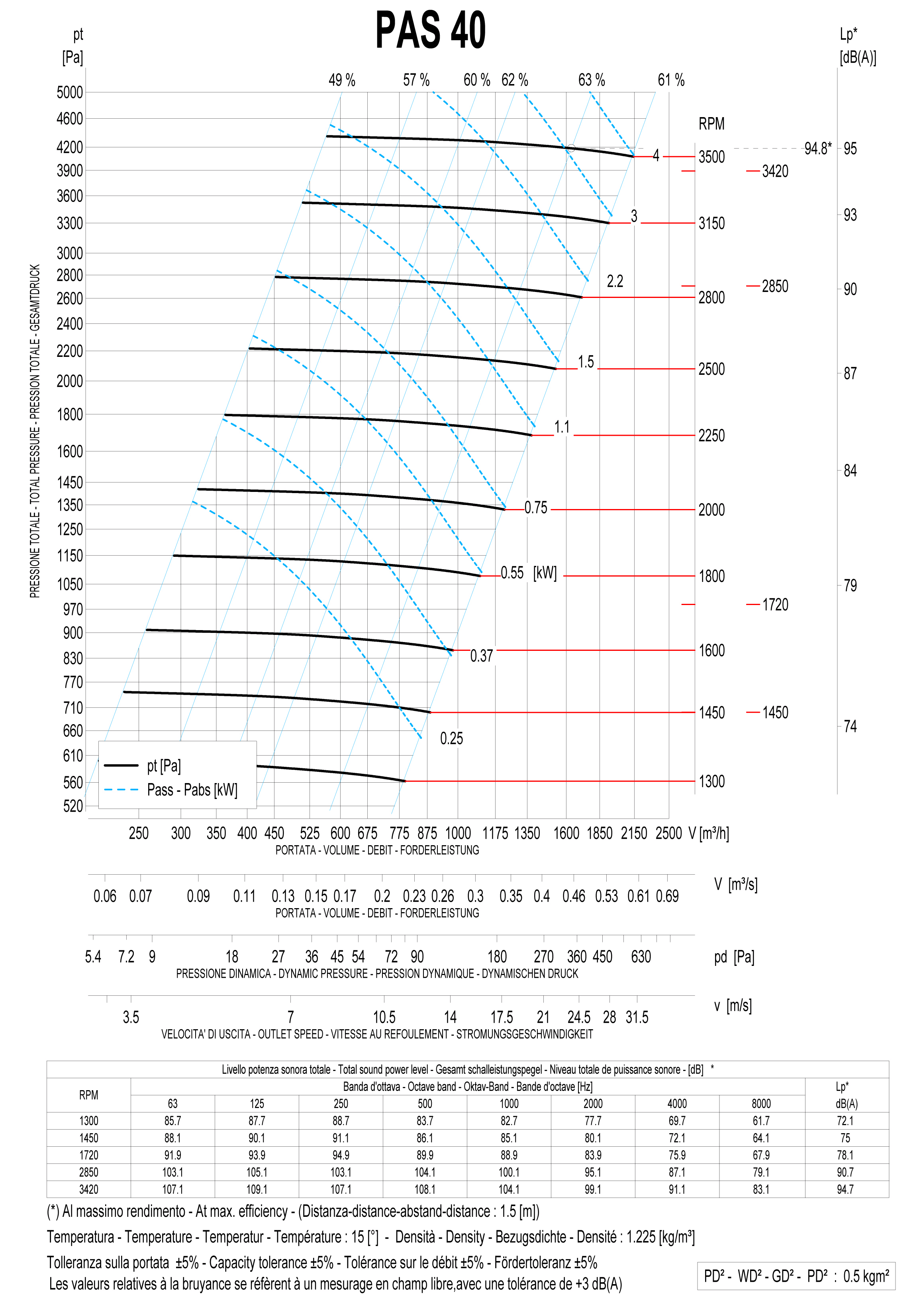

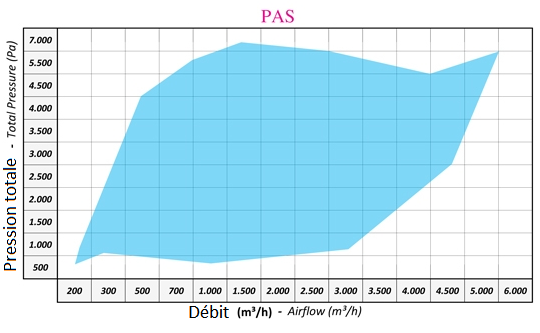

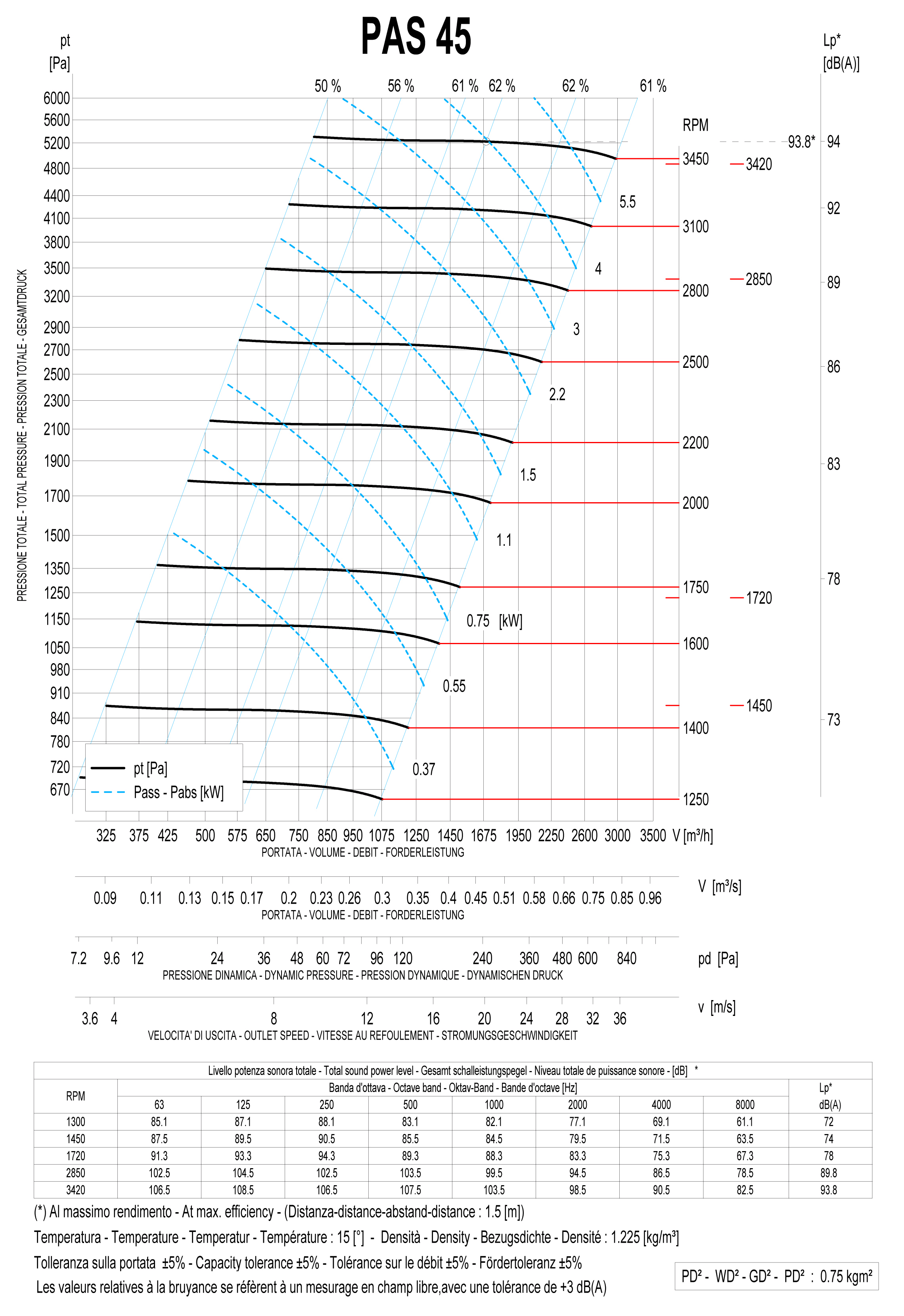

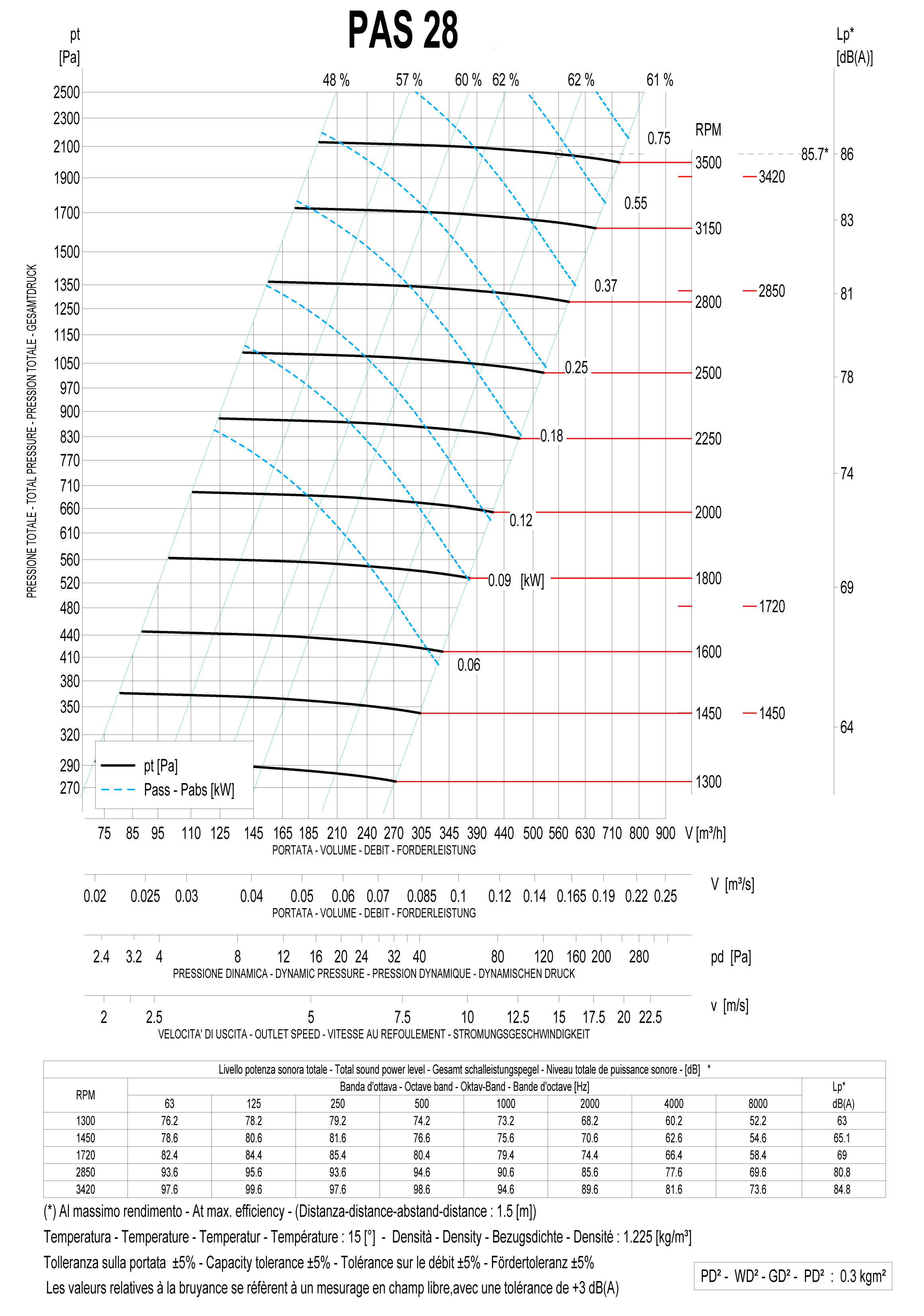

Courbes — série PAS
Courbes — série PAS

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Moteurs triphasés IP55, montés hors du flux d’air.

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Capot moteur Protection du moteur
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Gaine souple noire antistatique ATEX M2 Raccordement selon la configuration ATEX
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Déflecteur Accessoire de rejet
Chapeau de cheminée Équipement de la sortie
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Fixation murale VA-SUPFM Support selon montage
Fixation toiture VA-EF400 Support selon montage
Support de sol pour ventilateurs Montage au sol
Support béton de fixation au sol Montage au sol

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série PAS Télécharger le PDF
Notice technique — série PAS — édition 2015 Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 95–98 Consulter le catalogue

Plans DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
