Série PCM – Ventilateurs plastique pour petits débits

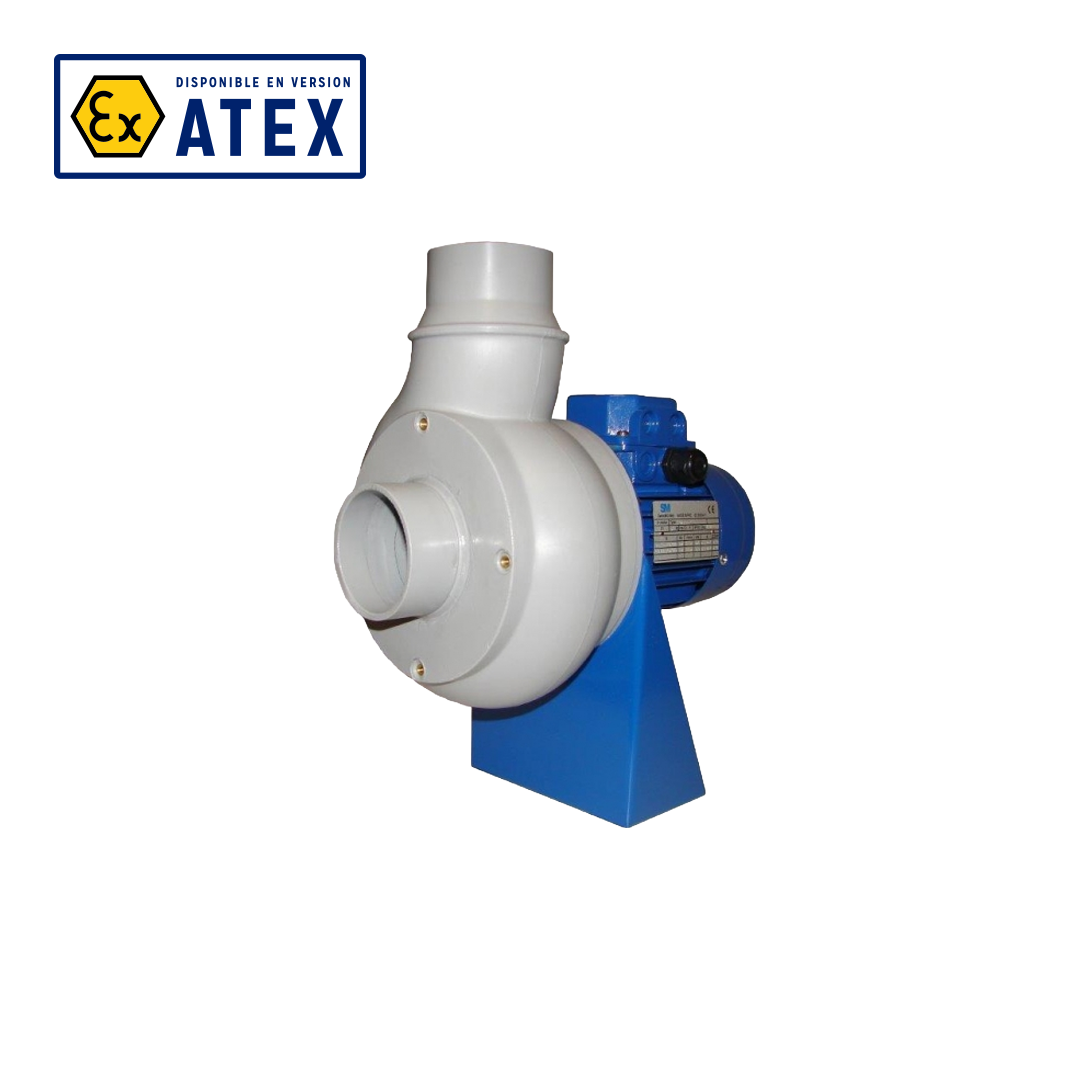

Série PCM – Ventilateurs plastique pour petits débits – Image 1

Ventilateurs compacts pour l’extraction sur armoires de stockage et bras de laboratoire, de 20 à 550 m³/h. Volute en PE anti-UV, turbine à action en PP et moteur IP55 hors du flux d’air. Montage sur chaise ou direct selon version ; option ATEX.

Les orientations LG et RD facilitent l’adaptation du refoulement au réseau. La construction comporte deux demi-coquilles assemblées par visserie inox, avec plusieurs exécutions de matériaux selon les effluents.

Débit de 20 à 550 m³/h

Volute en PE anti-UV

Petits débits pour armoires

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges PCM assurent l’extraction de petits débits de vapeurs corrosives sur les armoires de stockage et les bras de laboratoire. Leur volute est constituée de deux demi-coquilles en polyéthylène anti-UV, assemblées par visserie inox. La turbine à action est en polypropylène. La construction plastique est adaptée aux agents chimiques, sous réserve de choisir les matériaux en fonction des produits extraits.

Les orientations LG et RD permettent d’adapter le refoulement à l’installation. Le moteur de forme B14, montage 5, utilise une visserie inox. Selon la configuration, le ventilateur est proposé avec chaise de support ou pour montage direct sur l’armoire. Des volutes en PP, PPs, PEes ou PEel selon l’exécution et un support inox sont proposés en option.

Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Construction et performances

Caractéristique Description
Plage de débit 20 à 550 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série PCM

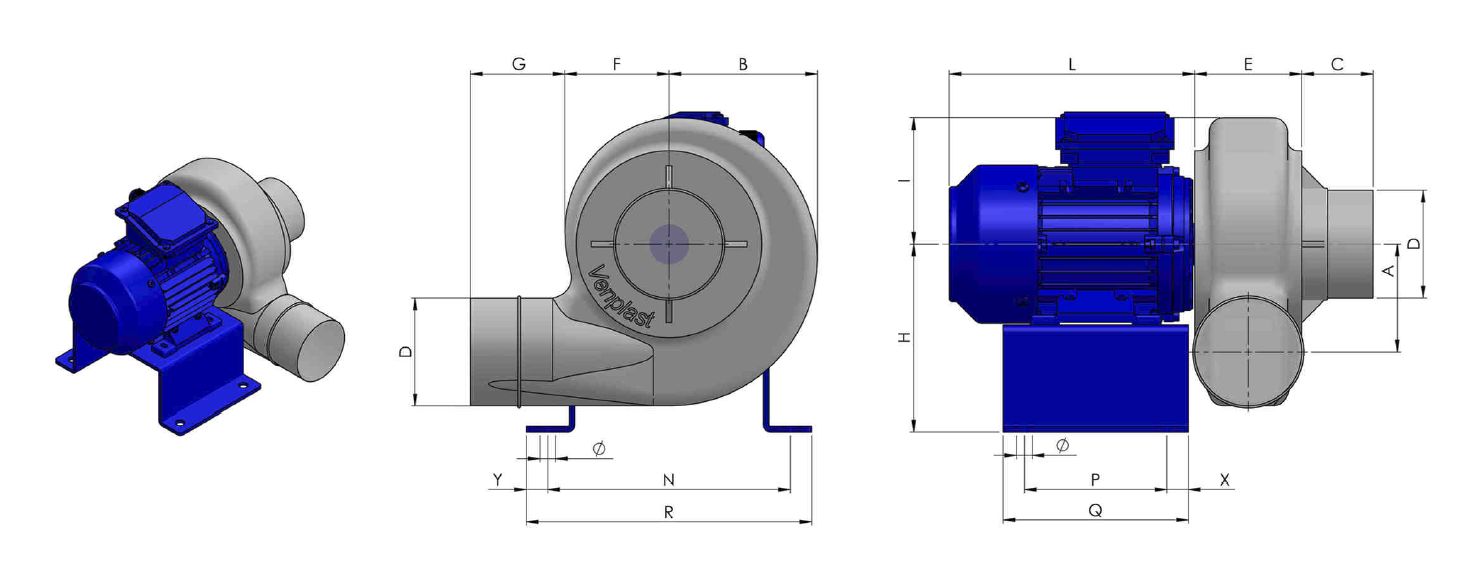

Schéma coté — PCM
Schéma coté — PCM
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X Ø Kg * Kg **
PCM125/75 56 0.09 1400 75 104 50 75 75 73 78 130 88 170 170 100 130 200 15 15 11 5 6
0.12 2800
PCM150/90 56 0.09 1400 85 122 60 90 115 90 78 170 112 170 170 100 130 200 15 15 11 6 7
0.12 2800
PCM150/110 56 0.09 1400 85 122 60 110 115 90 78 170 112 170 170 100 130 300 15 15 11 6.5 8
0.12 1370
* Montage standard ** Montage ATEX

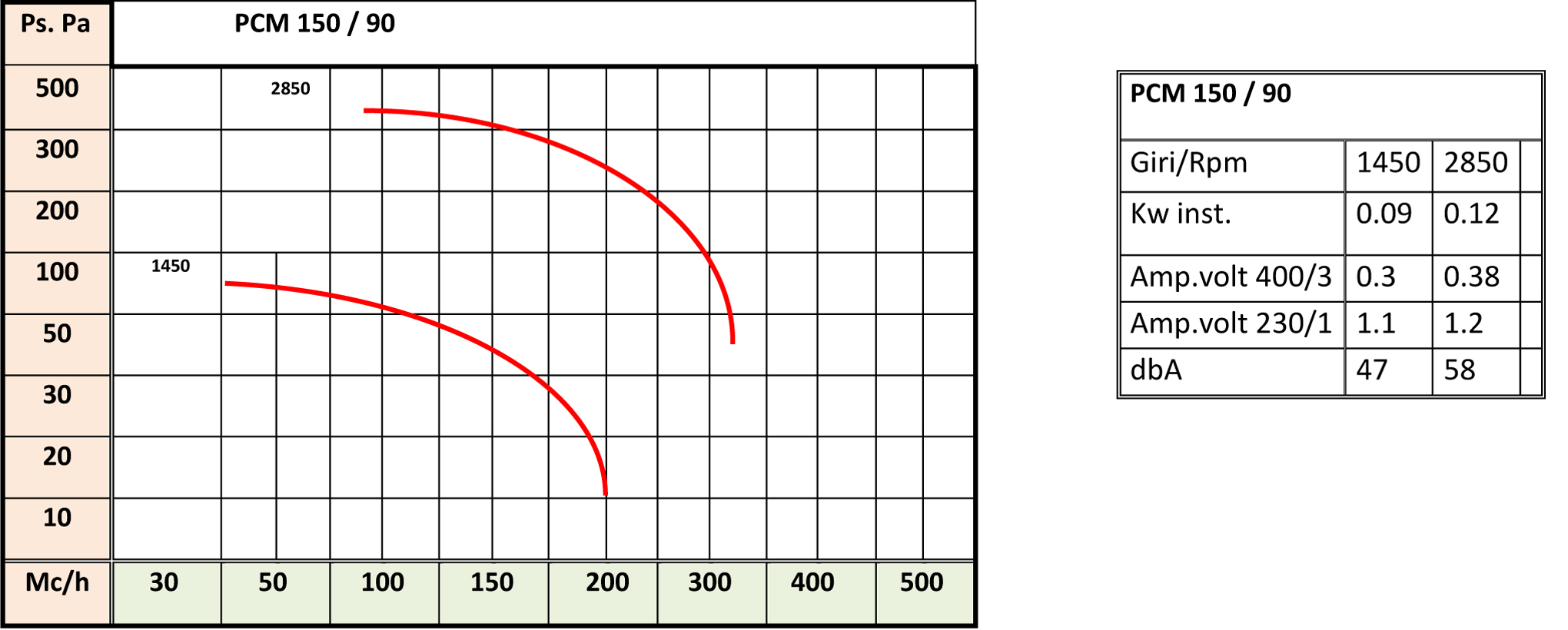

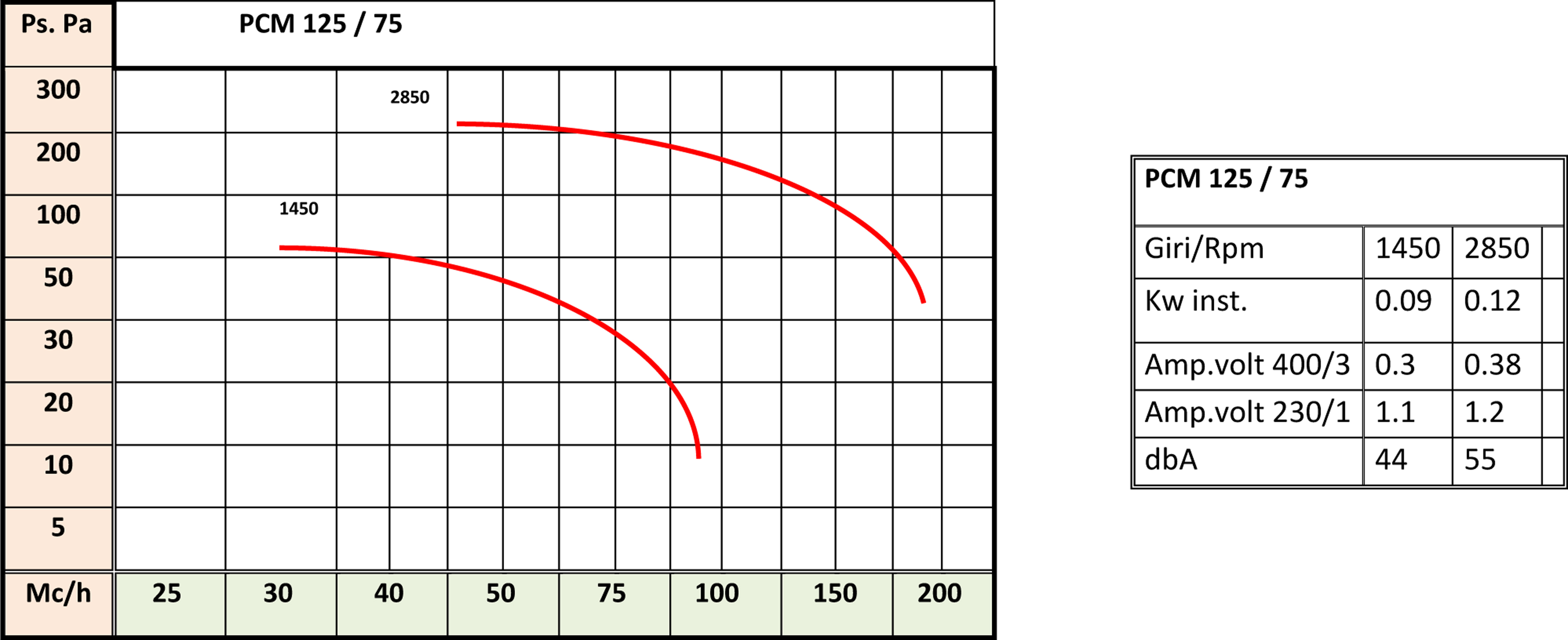

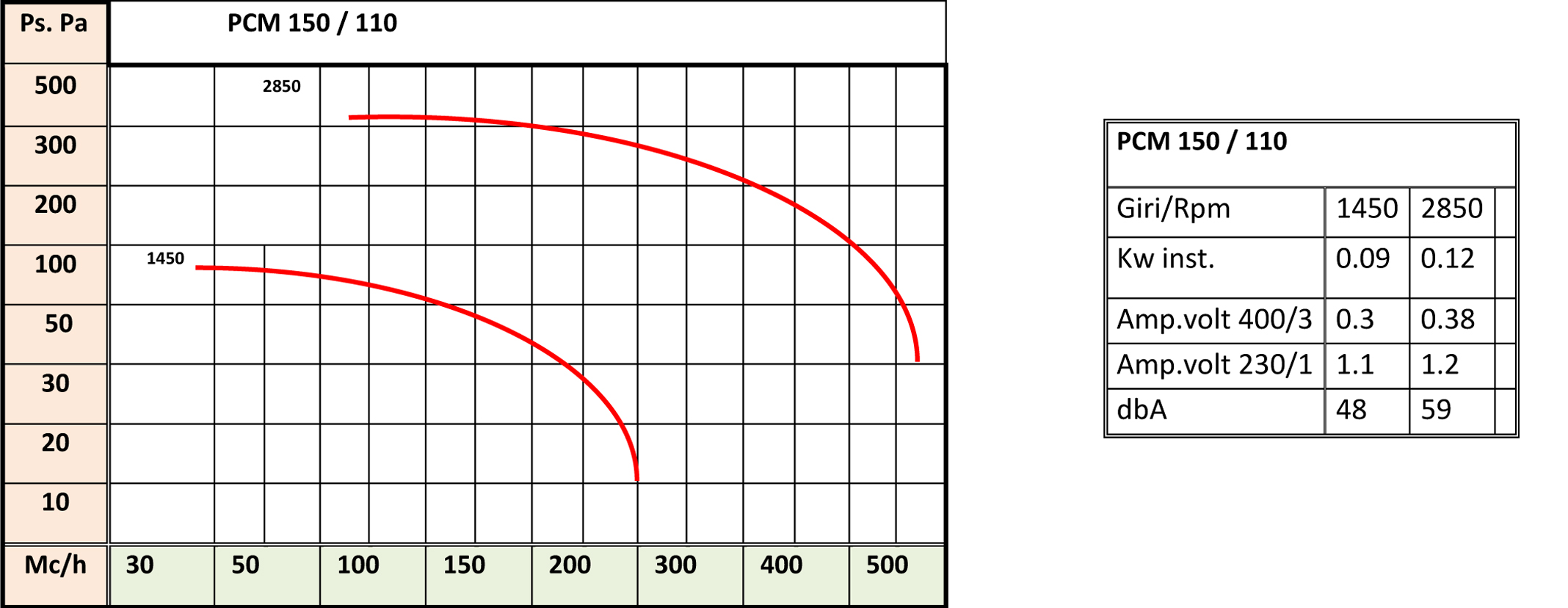

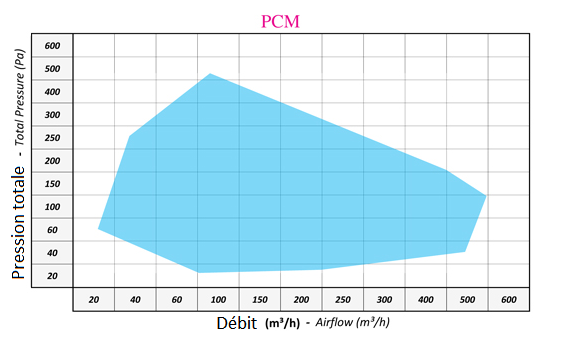

Courbes de fonctionnement

Courbes — série PCM
Courbes — série PCM

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Support de sol pour ventilateurs Montage au sol
Support béton de fixation au sol Montage au sol

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série PCM Télécharger le PDF
Notice technique — série PCM — édition 2015 Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 85–86 Consulter le catalogue

Plans DWG

Document Informations et accès
PCM125-75 Télécharger le DWG
PCM150-90 Télécharger le DWG
PCM150-110 Télécharger le DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
