Série PC – Ventilateurs centrifuges à pales radiales

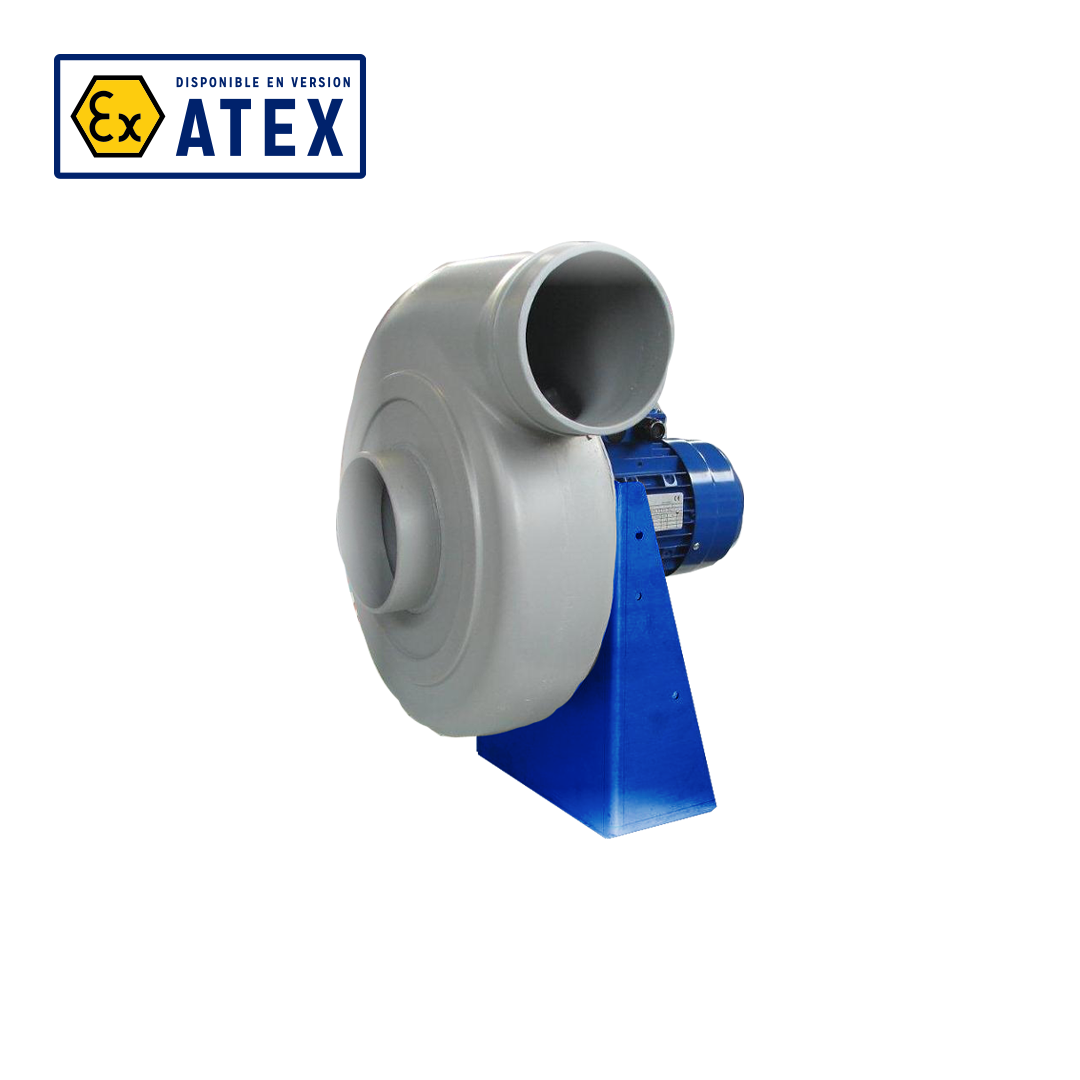

Série PC – Ventilateurs centrifuges à pales radiales – Image 1

Ventilateurs centrifuges à turbine radiale en PP et volute en PE injecté, pour les bras d’aspiration de laboratoire et la filtration. Orientations LG/RD dans huit positions, moteurs IP55 et version à transmission PCT. Option ATEX selon configuration.

La turbine est équilibrée statiquement et dynamiquement. Plusieurs exécutions de volute, de turbine et de support permettent d’adapter le ventilateur aux agents chimiques et aux contraintes du réseau.

Débit de 50 à 24 000 m³/h

Turbine à pales radiales en PP

Version ATEX disponible

Support moteur époxy ou inox

Extraction de vapeurs corrosives

demander un devis

Présentation du produit

Les ventilateurs centrifuges PC sont destinés à l’extraction de vapeurs corrosives à moyenne pression sur les bras d’aspiration de laboratoire, les équipements de captation de fumées de soudage et les installations de filtration. Le circuit aéraulique est réalisé en plastique, avec une volute en polyéthylène injecté et une turbine étroite à pales radiales en polypropylène, équilibrée statiquement et dynamiquement.

La volute dispose d’orientations LG et RD dans huit positions. Le moteur de forme B5, montage 5, est associé à une visserie inox. Des volutes en PP ou PPs, des turbines en PE ou PVDF et un support moteur inox sont proposés selon la configuration. La version à transmission porte la désignation PCT.

Moteurs IP55 monophasés ou triphasés selon le modèle, montés hors du flux d’air.

Construction et performances

Caractéristique Description
Plage de débit 50 à 24 000 m³/h
Version ATEX Disponible selon la configuration pour zones gaz ou poussières
Choix du modèle Sélection selon le débit, la pression, les matériaux et la motorisation

Dimensions et références

Dimensions en mm, puissance moteur en kW, vitesse en tr/min et masses en kg. Les références soulignées ouvrent les courbes associées. Cliquez sur un schéma pour l’agrandir.

Série PC

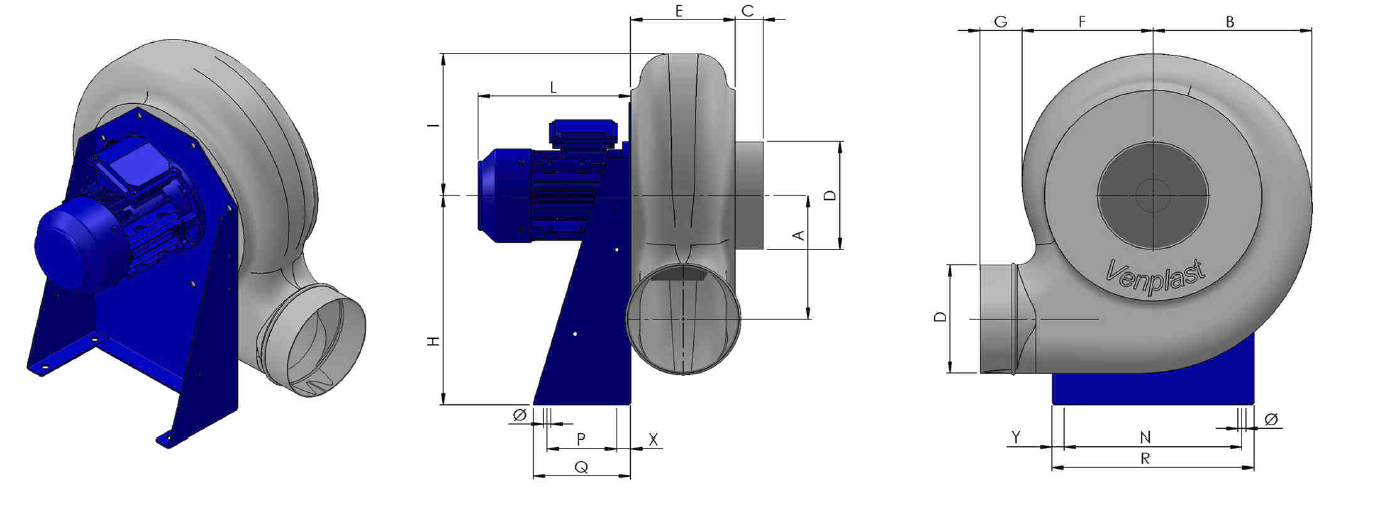

Schéma coté — PC
Schéma coté — PC
Type Mot.Gr. Size Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X Ø Kg * Kg **
PC202 63 0.25 2850 142 187 40 125 120 150 60 250 165 195 200 100 140 235 17.5 20 11 9 17
PC204 63 0.12 1370 142 187 40 125 120 150 60 250 165 190 200 100 140 235 17.5 20 11 9 17
PC252 80 0.75 2850 183 228 40 160 153 188 60 310 210 220 255 100 140 290 17.5 20 11 13 24
PC254 63 0.18 1370 183 228 40 160 153 188 60 310 210 190 255 100 140 290 17.5 20 11 10 18
PC282 80 1.1 2850 208 274 40 180 160 204 60 350 230 240 277 120 190 316 18 35 11 19 33
PC284 63 0.18 1370 208 274 40 180 160 204 60 350 230 190 277 120 190 316 18 35 11 14 23
PC312 80 1.50 2850 230 310 40 200 170 220 60 410 245 290 320 150 230 355 17.5 40 11 26 45
PC314 71 0.25 1400 230 310 40 200 170 220 60 410 245 210 320 150 230 355 17.5 40 11 19 30
PC316 63 0.12 930 230 310 40 200 170 220 60 410 245 210 320 150 230 355 17.5 40 11 19 30
PC402 112 4 2850 290 380 40 250 194 265 80 495 330 325 330 270 315 365 20 40 11 47 63
PC402 112 5.5 2850 290 380 40 250 194 265 80 495 330 365 330 270 340 365 20 40 11 50 72
PC404 80 0.75 1410 290 380 40 250 194 265 80 495 330 240 330 170 250 365 20 40 11 33 47
PC406 71 0.25 920 290 380 40 250 194 265 80 495 330 220 330 170 250 365 20 40 11 30 41
* Montage standard ** Montage ATEX

Série PCT

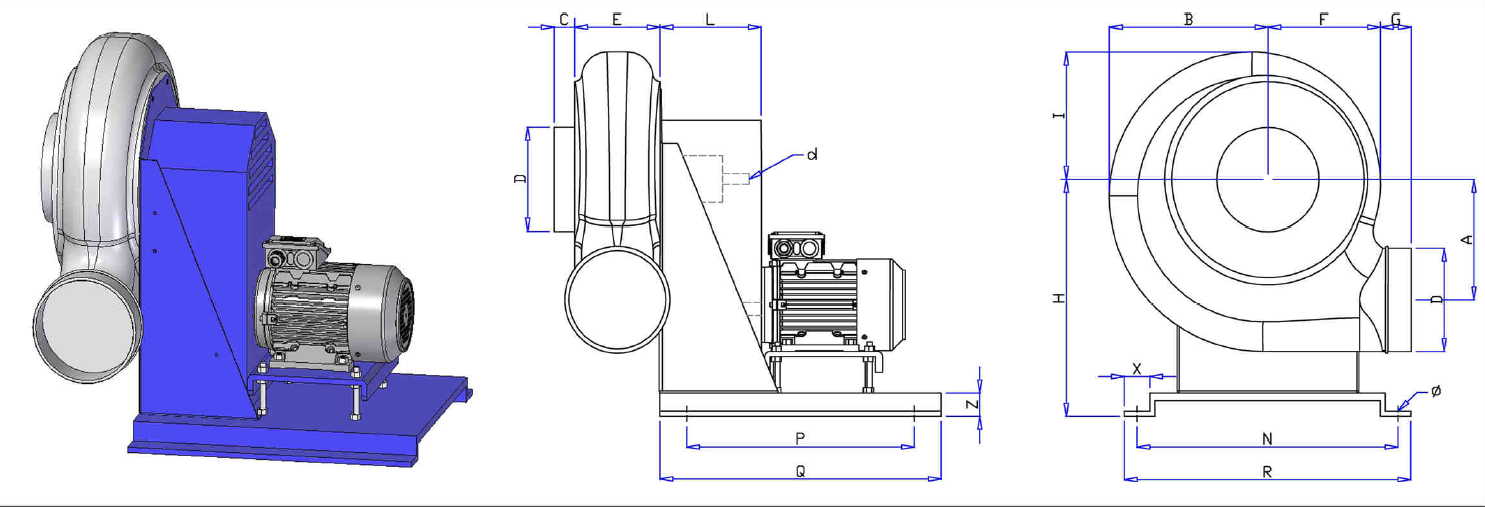

Schéma coté — PCT
Schéma coté — PCT
Type A B C D E F G H I L N P Q R X Z Ø d Kg *
PCT 20 142 187 40 125 120 150 60 250 165 145 345 345 485 375 40 35 11 19 18
PCT 25 183 228 40 160 153 188 60 310 210 145 345 345 485 375 40 35 11 19 25
PCT 28 208 274 40 180 160 204 60 350 230 165 345 345 485 375 40 35 11 24 28
PCT 31 230 310 40 200 170 220 60 410 245 165 512 420 560 550 40 35 11 24 36
PCT 40 290 380 40 250 194 265 80 495 330 185 512 420 560 550 40 35 11 28 48
* Montage standard

Courbes de fonctionnement

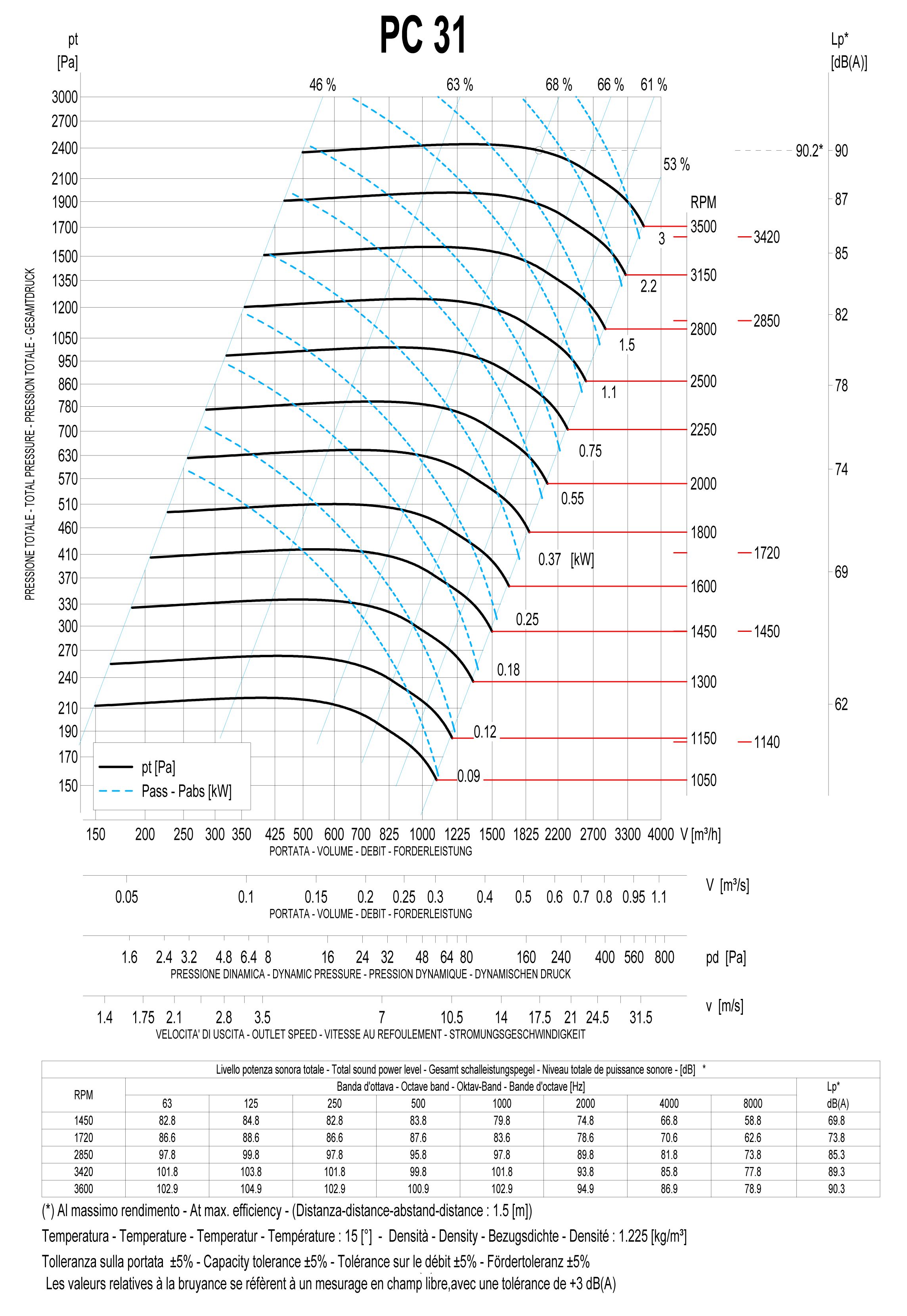

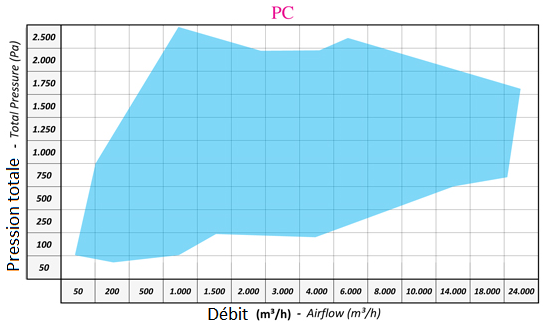

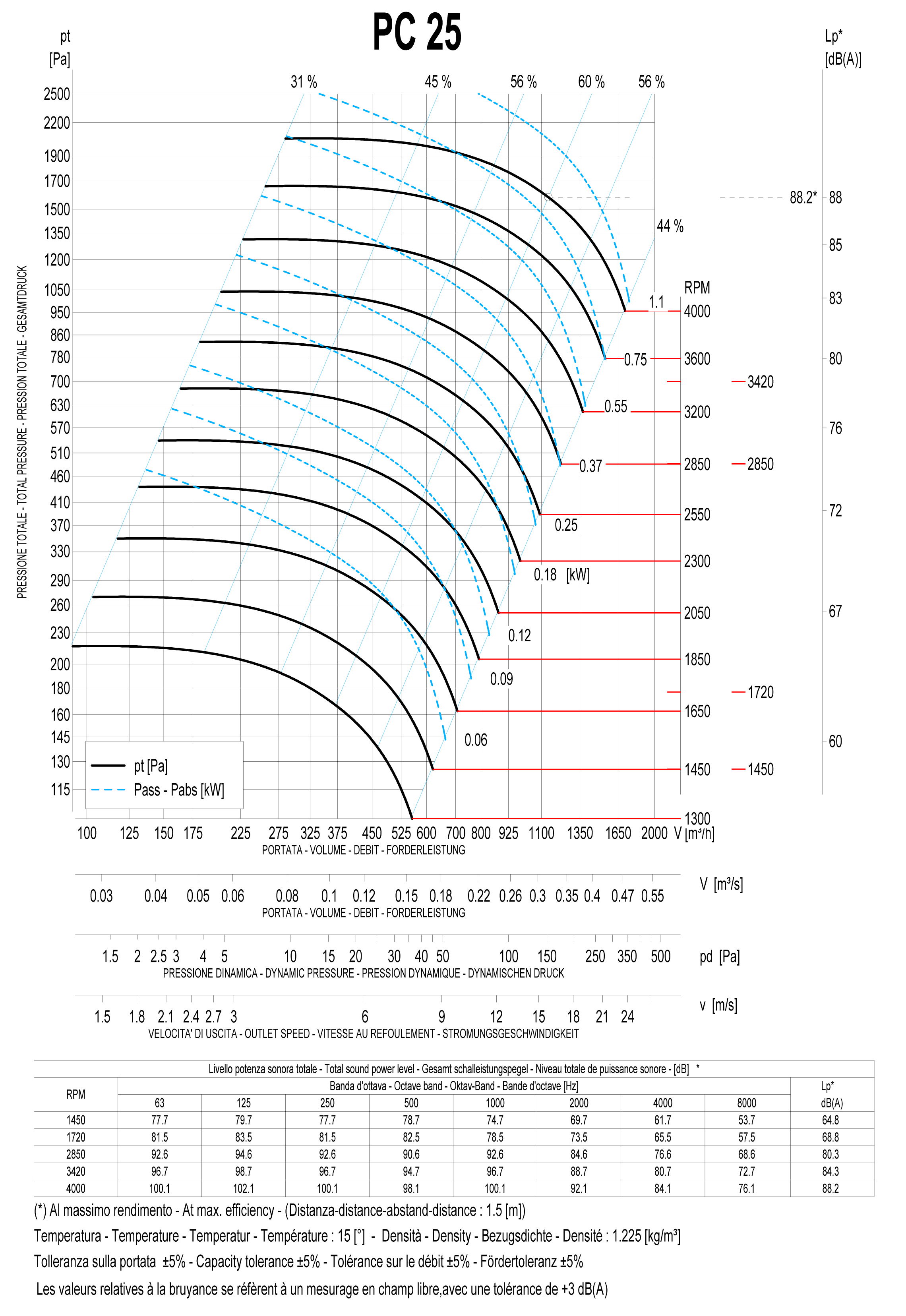

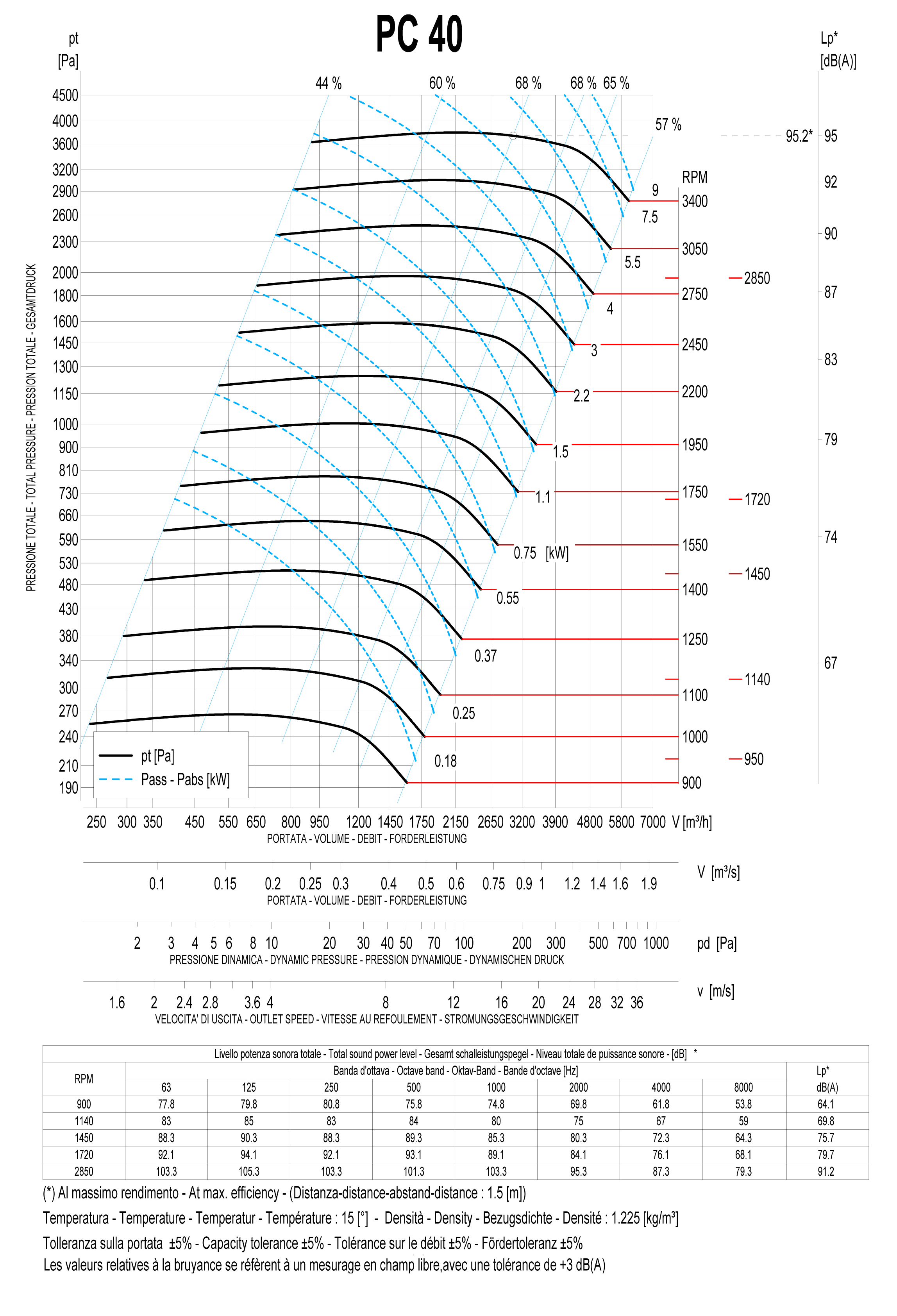

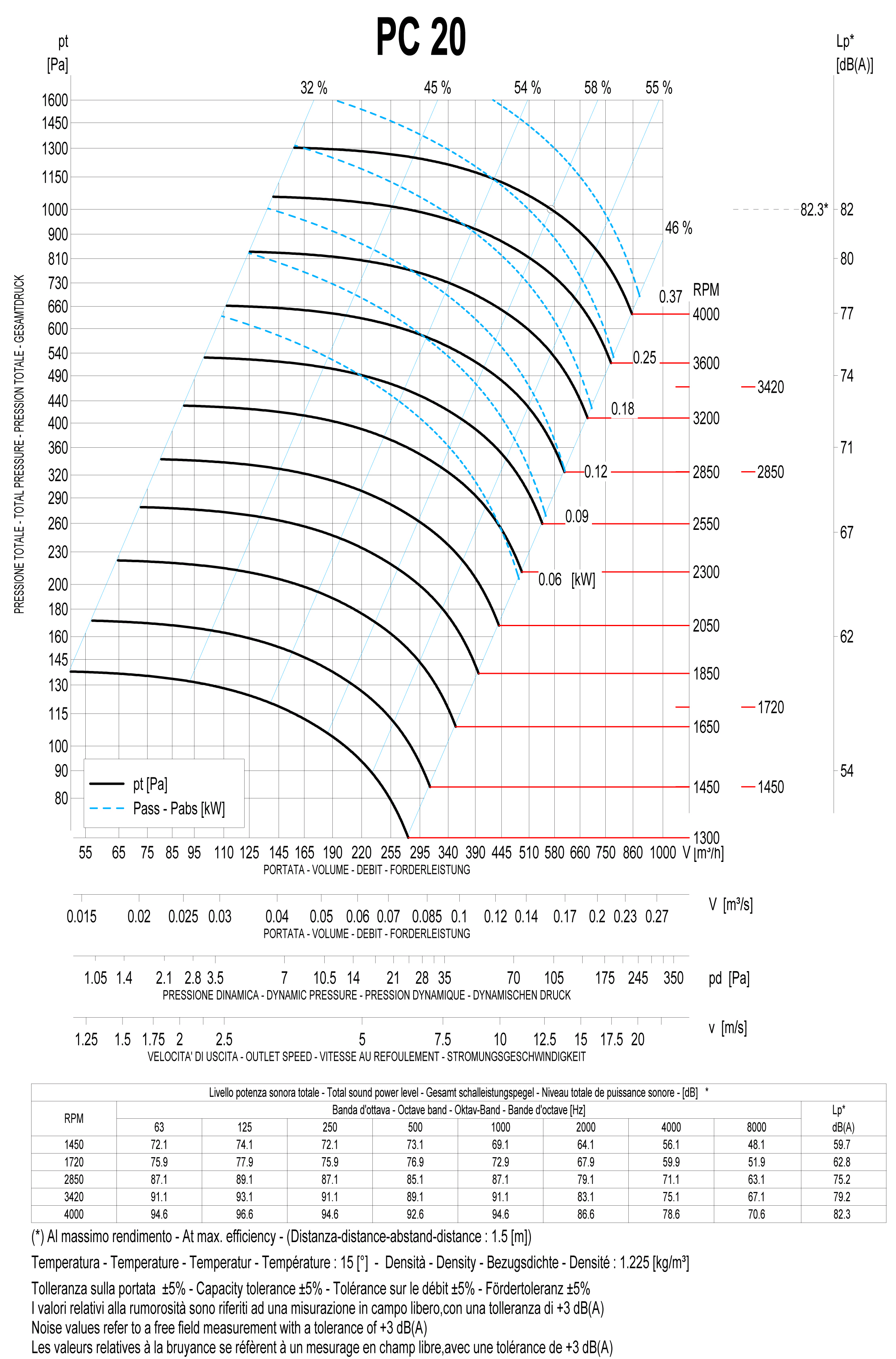

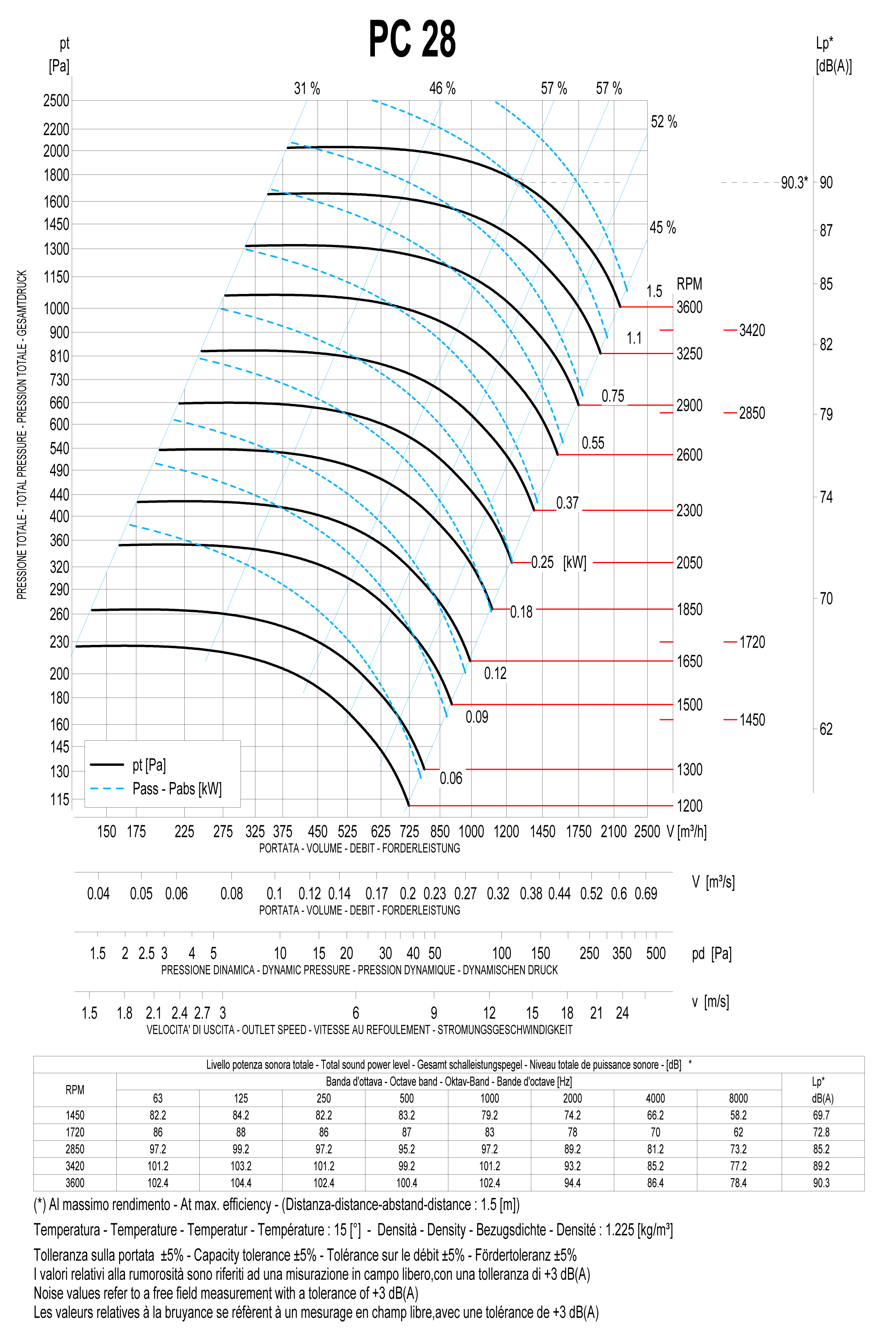

Courbes — série PC
Courbes — série PC

Motorisation EC à vitesse variable

Option avec électronique de régulation intégrée, alimentée en 230 V monophasé. Réglage par potentiomètre ou commande 0–10 V. Vitesse de 300 tr/min au maximum propre à chaque référence ; version ATEX catégorie 3G disponible selon configuration. Les performances aérauliques restent celles du ventilateur correspondant, avec un encombrement moteur à vérifier pour le montage.

Référence Puissance max. (kW) Courant max. (A) Vitesse min. (tr/min) Vitesse max. (tr/min)
V-PC20IM 0,45 3,20 300 3600
V-PC25IM 0,45 3,20 300 3000
V-PC28IM 0,45 3,20 300 2300
V-PC25IM 0,90 5,16 300 3600
V-PC28IM 0,90 5,16 300 3100
V-PC31IM 1,2 6,00 300 2500
V-PC40IM 1,2 6,00 300 1750

Éléments livrés

Élément / référence Contenu de la livraison
Ventilateur Modèle et orientation correspondant à la configuration commandée
Motorisation Version PC : moteur IP55 monophasé ou triphasé selon le modèle, hors du flux d’air. Version PCT : motorisation selon la configuration commandée.

Les options et accessoires dépendent de la configuration commandée.

Accessoires et options

Accessoire / référence Description et compatibilité
Interrupteurs IP55 et ATEX 16 A / 32 A Commande et sectionnement selon version
Colliers de serrage Maintien des raccordements
Manchettes souples standard ou ATEX Raccordement souple au réseau
Gaine souple PVC bleu M1 Raccordement de ventilation
Gaine souple en tissu de verre enduit PVC blanc M1 Raccordement de ventilation
Sortie sifflet grillagée Équipement du rejet
Clapet anti-retour Limitation des retours d’air
Déflecteur Accessoire de rejet
Chapeau de cheminée Équipement de la sortie
Purge sur volute Évacuation des condensats
Silencieux Atténuation acoustique
Support de sol pour ventilateurs Montage au sol
Support béton de fixation au sol Montage au sol

Choisir les accessoires selon le modèle, le diamètre, les matériaux et le montage.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Notice technique — série PC Télécharger le PDF
Catalogue 2026 — ventilateurs, pages 72 et 81–84 Consulter le catalogue

Plans DWG

Conformité

Point de conformité Informations
Informations

Une version ATEX est disponible pour les zones gaz ou poussières selon le modèle et l’exécution. Le choix de la version doit correspondre au zonage et aux substances de l’installation. Les documents de conformité propres à la configuration sont à demander avec la commande.
