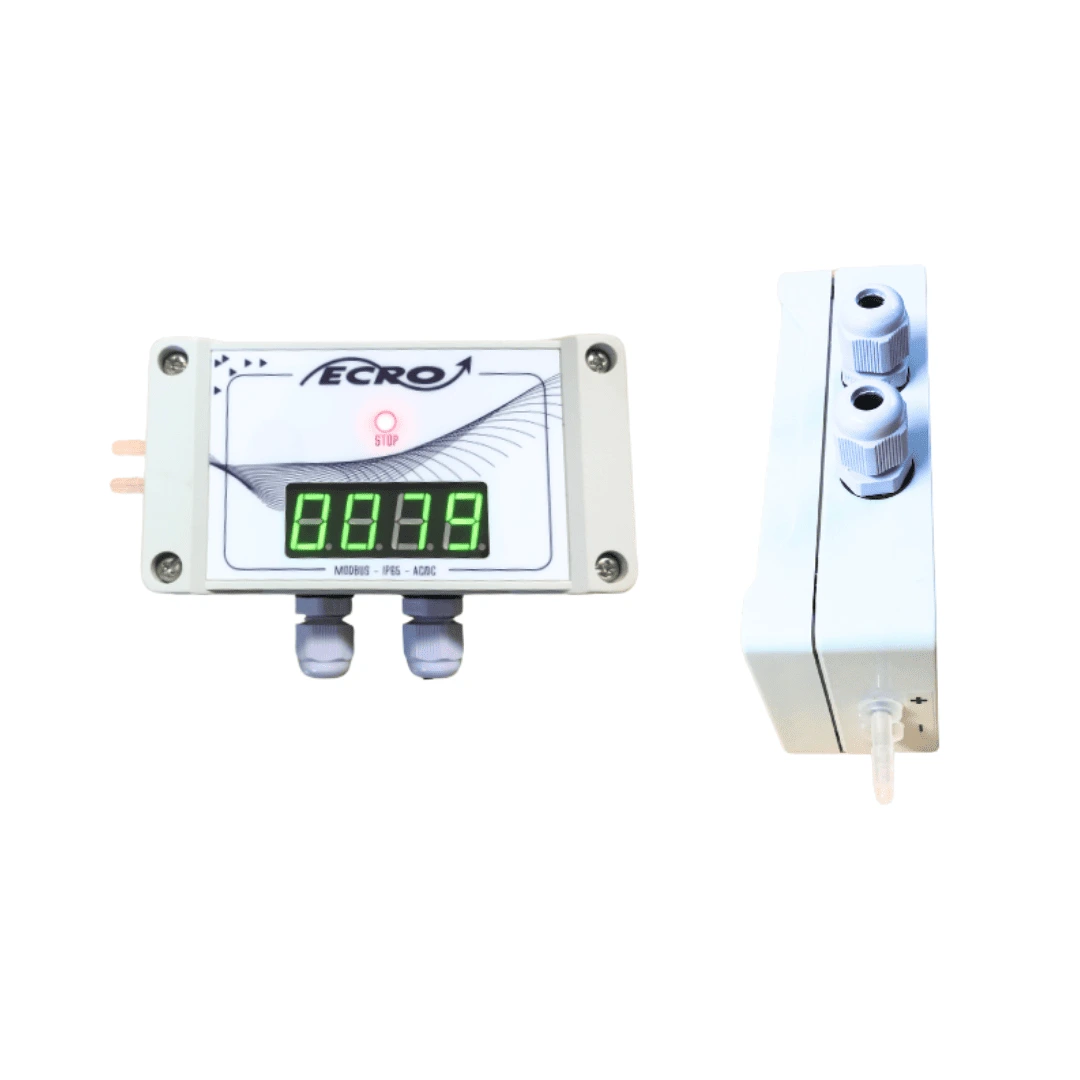

SDPA1000 assure la mesure de la pression différentielle dans les installations de ventilation. Sa plage est de ±1 000 Pa.
L’afficheur donne accès à la mesure sur place. Le relais et le buzzer signalent les alarmes, tandis que Modbus RTU permet la consultation des informations depuis une supervision.
SDPA1000 assure la mesure de la pression différentielle dans les installations de ventilation. Sa plage est de ±1 000 Pa.
L’afficheur permet la lecture locale des mesures. Le relais et le buzzer signalent les alarmes, tandis que la communication Modbus RTU facilite la supervision.
| Caractéristique | Valeur |
|---|---|
| Plage | ±1 000 Pa |
| Alimentation | 24 V CA/CC |
| Affichage | 4 digits |
| Protection | IP65 |
| Communication | Modbus RTU |
| Signal analogique | Sortie 0–10 V |
| Alarmes | Relais et buzzer |
| Dimensions | 137 × 88 × 40 mm |
| Consommation | 50 mA |
| Température de fonctionnement | −40 à +85 °C |
| Précision | 1 Pa |
La dérive typique du capteur de pression est quasiment nulle. Un contrôle du capteur est conseillé tous les cinq ans.
Ces appareils s’emploient en ambiance ou en gaine, notamment en laboratoire, en salle propre et dans les installations de traitement d’air. La communication Modbus permet le paramétrage et la lecture des mesures, de la tension de sortie et des alarmes.
La sortie 0–10 V est proportionnelle à la pression mesurée. La sonde transmet cette information à un système de surveillance ou de régulation externe ; les explications ci-dessous concernent l’équilibre aéraulique de l’installation.
La pression d’un local dépend de la différence entre le débit soufflé et le débit extrait, ainsi que des fuites de son enveloppe. Maintenir la pression souhaitée suppose des organes de soufflage et d’extraction correctement dimensionnés et une étanchéité compatible avec les débits disponibles. Un faible écart de débit dans un local très étanche exige une régulation particulièrement sensible et précise.
Pour une estimation en régime établi, la relation utilisée dans l’exemple ECRO est : ΔP = (ρ / 2) × [ΔV / (A × μ × 3 600)]². Inversement, |ΔV| = A × μ × 3 600 × √(2 × |ΔP| / ρ). Ces expressions donnent la valeur absolue ; le sens du déséquilibre entre soufflage et extraction détermine la surpression ou la dépression.
| Symbole | Grandeur |
|---|---|
| ΔP | Différence de pression, en Pa |
| ΔV | Différence de débit entre soufflage et extraction, en m³/h |
| ρ | Masse volumique de l’air, fonction de la température ; 1,2 kg/m³ à 20 °C dans les exemples |
| A | Surface totale des fuites du local, en m² |
| μ | Coefficient de décharge dépendant de la géométrie des ouvertures ; 0,72 dans les exemples |
À différence de débit identique, une diminution de la surface de fuite augmente la différence de pression. Le graphique publié prend un écart de débit de 120 m³/h et compare notamment des surfaces de 0,01 m² et 0,005 m². Les repères graphiques sont des lectures approchées ; le dimensionnement doit utiliser les hypothèses de l’installation.
| Exemple à 25 Pa, ρ = 1,2 kg/m³ et μ = 0,72 | Surface de fuite | Équivalence indicative | Écart de débit |
|---|---|---|---|
| Local très étanche | 0,001 m² | Jeu de 1 mm sous une porte de 1 m de large, ou ouverture circulaire d’environ 3,5 cm | Environ 16,7 m³/h |
| Local d’étanchéité standard | 0,015 m² | Jeu de 15 mm sous une porte de 1 m de large, ou ouverture circulaire d’environ 14 cm | Environ 251 m³/h |
Une fuite plus importante demande davantage de débit de compensation. Une fuite très faible réduit ce besoin, mais rend la stabilité plus sensible aux petites variations de soufflage et d’extraction. Ces exemples illustrent le principe ; ils ne remplacent pas le calcul du réseau réel.
| Élément / référence | Contenu de la livraison |
|---|---|
| Tube cristal | Un tube cristal de 2 m est fourni. |
| Accessoire / référence | Description et compatibilité |
|---|---|
| EA-PASSCLOISON | Passage de cloison 20 cm / M10 |
| EA-TUBE3/5 | Tube cristal 1 m, Ø intérieur 3 mm / extérieur 5 mm |
| EA-TUBE4/6 | Tube cristal 1 m, Ø intérieur 4 mm / extérieur 6 mm |
| EA-TUBE4/6-200ml | Tube cristal 200 m, Ø intérieur 4 mm / extérieur 6 mm |
| EA-TUBE6/8 | Tube cristal 1 m, Ø intérieur 6 mm / extérieur 8 mm |
| C-RD4MM | Raccord droit, tube Ø intérieur 4 mm |
| C-RD6MM | Raccord droit, tube Ø intérieur 6 mm |
| C-RED.C4-6MM | Réduction 6/4 mm |
| C-TE4MM | Té, tube Ø intérieur 4 mm |
| C-TE6MM | Té, tube Ø intérieur 6 mm |
Aucun logiciel n’est proposé au téléchargement dans cette rubrique.
Aucune vidéo n’est proposée dans cette rubrique.
| Document | Informations et accès |
|---|---|
| Télécharger le catalogue Comelec ECRO 2026 (PDF) | Télécharger le PDF |
Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
