LFR – Régulateur de débit pour laboratoire

Présentation du produit

Le LFR permet d’ajuster les flux d’air de soufflage et de reprise en fonction des besoins d’extraction du laboratoire. Il s’adresse aux laboratoires, salles blanches, centres de recherche et installations industrielles nécessitant une gestion du débit d’air.

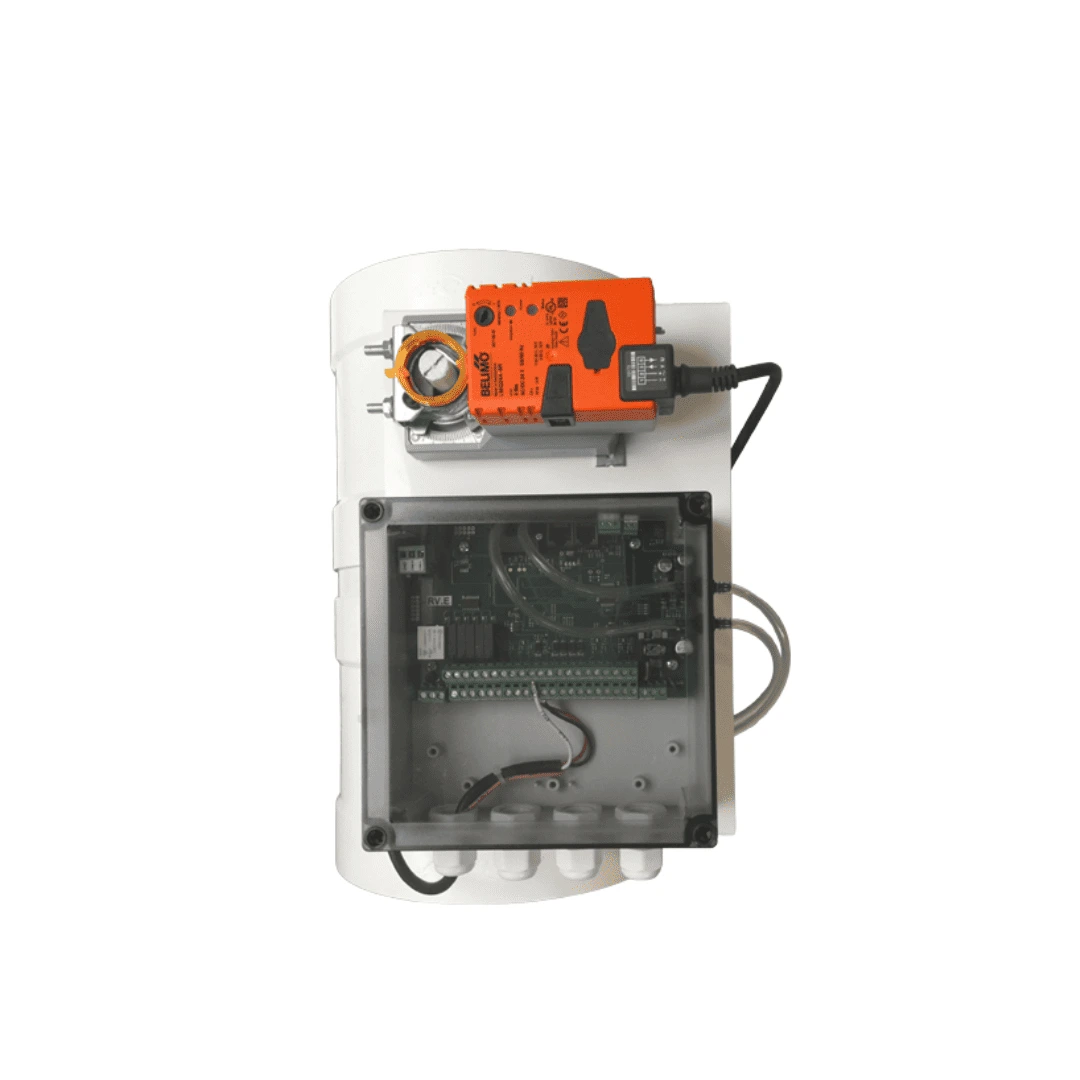

L’ensemble associe une carte de contrôle, un moteur, un registre et une croix de mesure. La partie mécanique est proposée en acier galvanisé ou en PVC, selon les besoins de l’installation.

Les entrées analogiques 0–10 V CC ou 4–20 mA et les sorties 0–10 V CC permettent son intégration à la régulation. Une sortie relais à contact sec programmable complète les commandes. Le capteur de pression est intégré et un capteur de température externe est proposé en option.

Caractéristiques techniques

• Alimentation : 24 V CA/CC ; consommation maximale : 5 VA.
• Capteur de pression intégré : 0 à 500 Pa.
• Communication : bus CAN High speed, protocole COMnet.
• Température d’utilisation : 10 à 40 °C.
• Entrées analogiques : 0–10 V CC ou 4–20 mA.
• Sorties analogiques : 0–10 V CC.
• Sortie relais à contact sec programmable.
• Diamètres de gaine présentés : 160 à 500 mm en acier et 160 à 400 mm en PVC.
• Capteur de température externe en option.

Fonctionnement dans le laboratoire

• Somme des débits d’extraction des VFR, HFR, SDC et régulateurs RV/RD.
• Gestion de la compensation et du taux de brassage.
• Pilotage par bus et/ou 0–10 V.
• Mode clean commandé par bus ou contact.
• Configuration Modbus via la passerelle ECRO : débits minimum/maximum, diamètre et décalage de débit.

Mécaniques et diamètres disponibles

En fonctionnement conjoint, la VFR assure le renouvellement minimum lorsque les autres extractions sont arrêtées. Quand une extraction démarre, la VFR réduit progressivement son débit puis la LFR adapte la compensation. L’installation peut fonctionner en surpression ou en dépression ; la VFR n’est pas obligatoire.

Échanges COMnet et intégration au laboratoire

Les périphériques COMnet possèdent chacun un identifiant unique et sont raccordés en série sur un même bus CAN. Ils publient les informations nécessaires à la gestion du laboratoire et récupèrent les données utiles à leur propre fonctionnement. Les débits d’extraction servent notamment à ajuster la compensation et le renouvellement minimum de l’air.

VisioLAB permet la visualisation et la configuration des périphériques. La passerelle E-PASS.CM assure la remontée et l’archivage des données ainsi que la configuration à distance vers une GTB en Modbus RTU ou TCP/IP ; elle se monte sur rail DIN EN 60715.
