VFR – Régulateur de débit d’extraction

Présentation du produit

Le VFR est destiné au contrôle du débit d’extraction d’air ambiant ou en gaine dans les laboratoires, salles blanches, centres de recherche et installations industrielles.

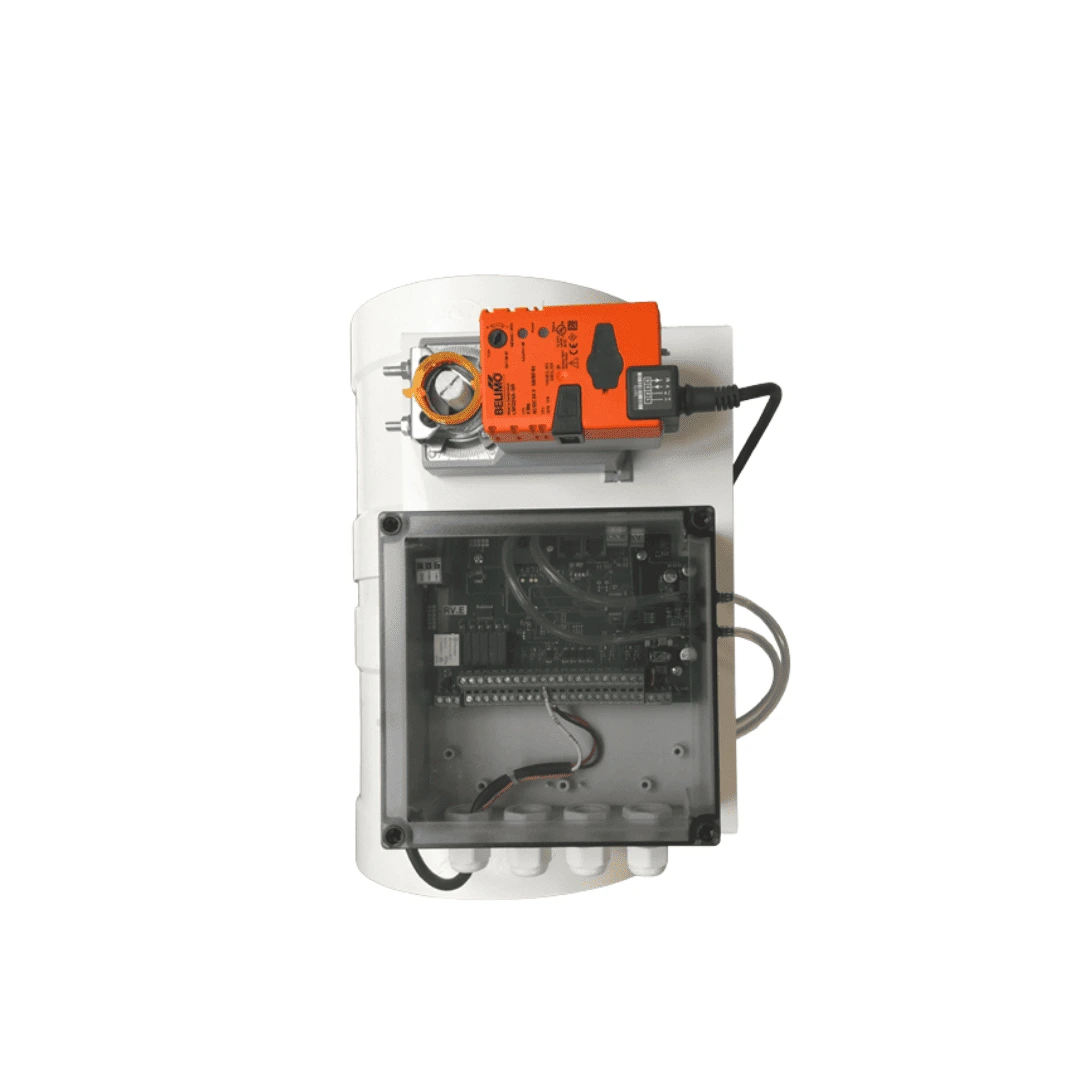

L’ensemble associe une carte de contrôle, un moteur, un registre et une croix de mesure. La partie mécanique est proposée en acier galvanisé ou en PVC, selon les besoins de l’installation.

Il comporte trois entrées analogiques 0–10 V CC et des sorties de commande pour variateur ou registre. La mesure de pression couvre 0 à 500 Pa. Le bus CAN High speed utilise le protocole COMnet pour les échanges avec les autres équipements.

Caractéristiques techniques

Fonctionnement dans le laboratoire

• Gestion du taux de brassage minimum du local.
• Débits minimum et maximum configurables.
• Pilotage par bus.
• Mode clean commandé par bus ou contact.
• Configuration Modbus via la passerelle ECRO.

Mécaniques et diamètres disponibles

En fonctionnement conjoint, la VFR assure le renouvellement minimum lorsque les autres extractions sont arrêtées. Quand une extraction démarre, la VFR réduit progressivement son débit puis la LFR adapte la compensation. L’installation peut fonctionner en surpression ou en dépression ; la VFR n’est pas obligatoire.

Échanges COMnet et intégration au laboratoire

Les périphériques COMnet possèdent chacun un identifiant unique et sont raccordés en série sur un même bus CAN. Ils publient les informations nécessaires à la gestion du laboratoire et récupèrent les données utiles à leur propre fonctionnement. Les débits d’extraction servent notamment à ajuster la compensation et le renouvellement minimum de l’air.

VisioLAB permet la visualisation et la configuration des périphériques. La passerelle E-PASS.CM assure la remontée et l’archivage des données ainsi que la configuration à distance vers une GTB en Modbus RTU ou TCP/IP ; elle se monte sur rail DIN EN 60715.
