Variateur Imo SD1 – Mono 230V / Tri 230 et MONO 380/TRI 380

Variateur Imo SD1 - Mono 230V / Tri 230 et MONO 380/TRI 380 – Image 3

Variateur Imo SD1 - Mono 230V / Tri 230 et MONO 380/TRI 380 - Thumbnail Image 1

Variateur Imo SD1 - Mono 230V / Tri 230 et MONO 380/TRI 380 - Thumbnail Image 2

Variateur Imo SD1 - Mono 230V / Tri 230 et MONO 380/TRI 380 - Thumbnail Image 3

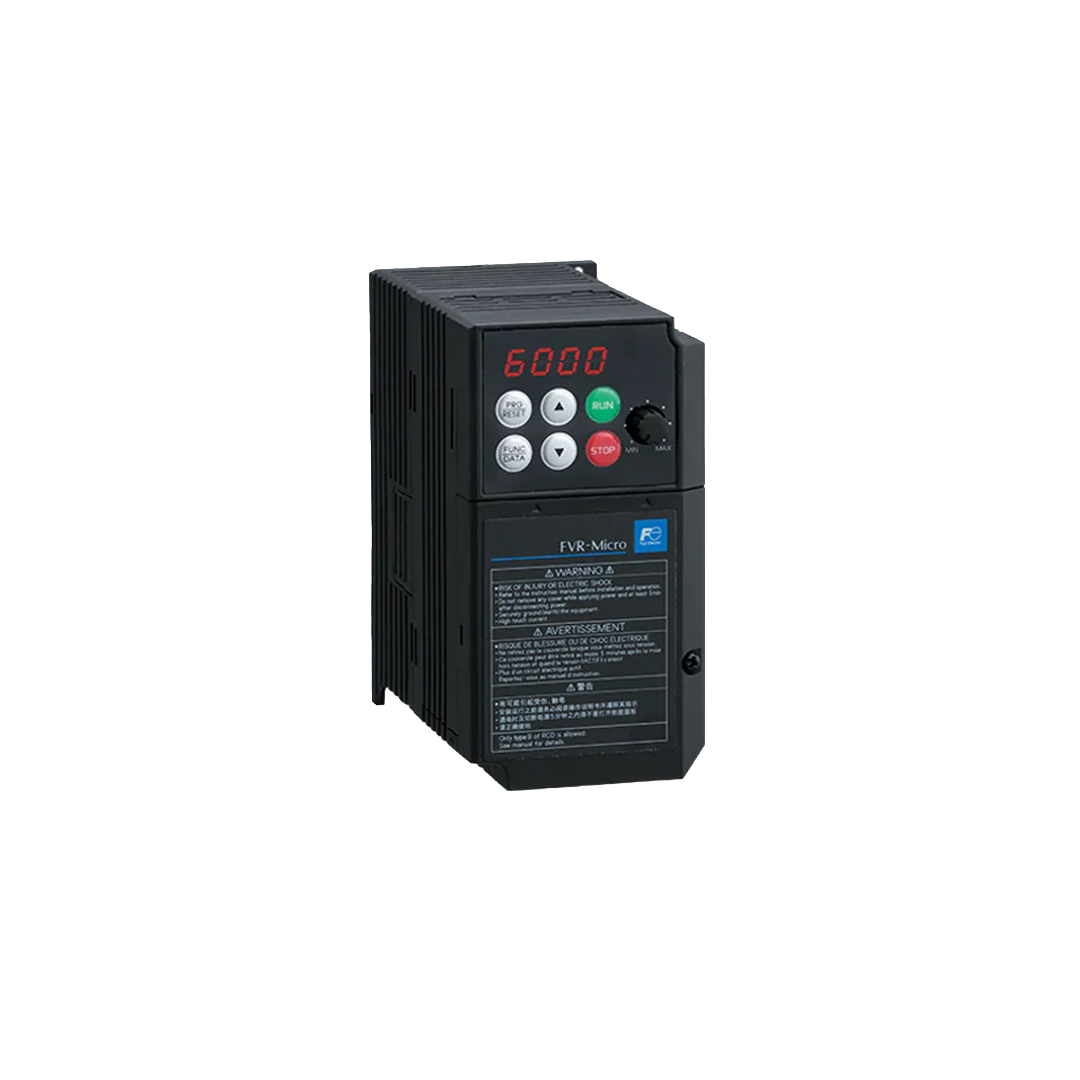

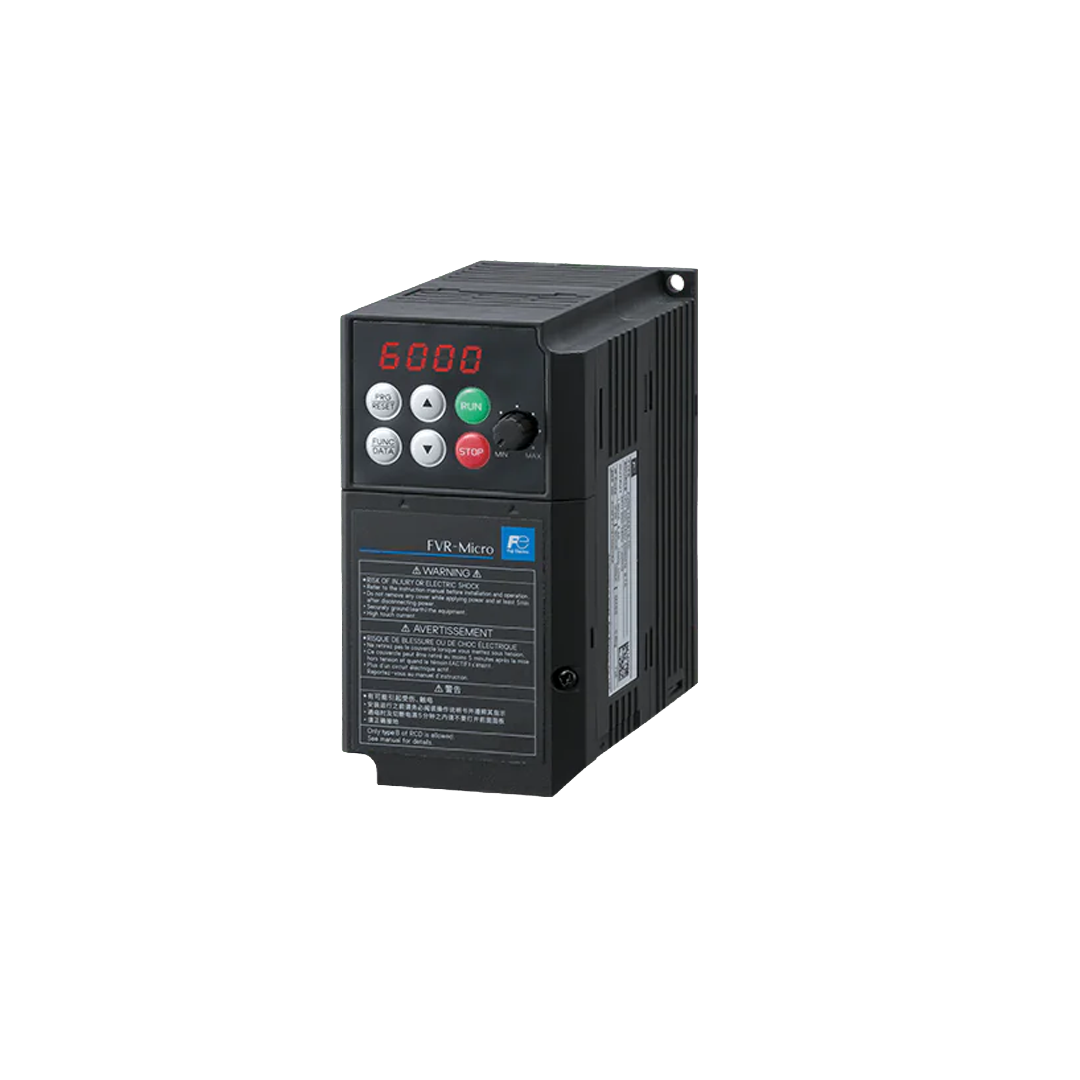

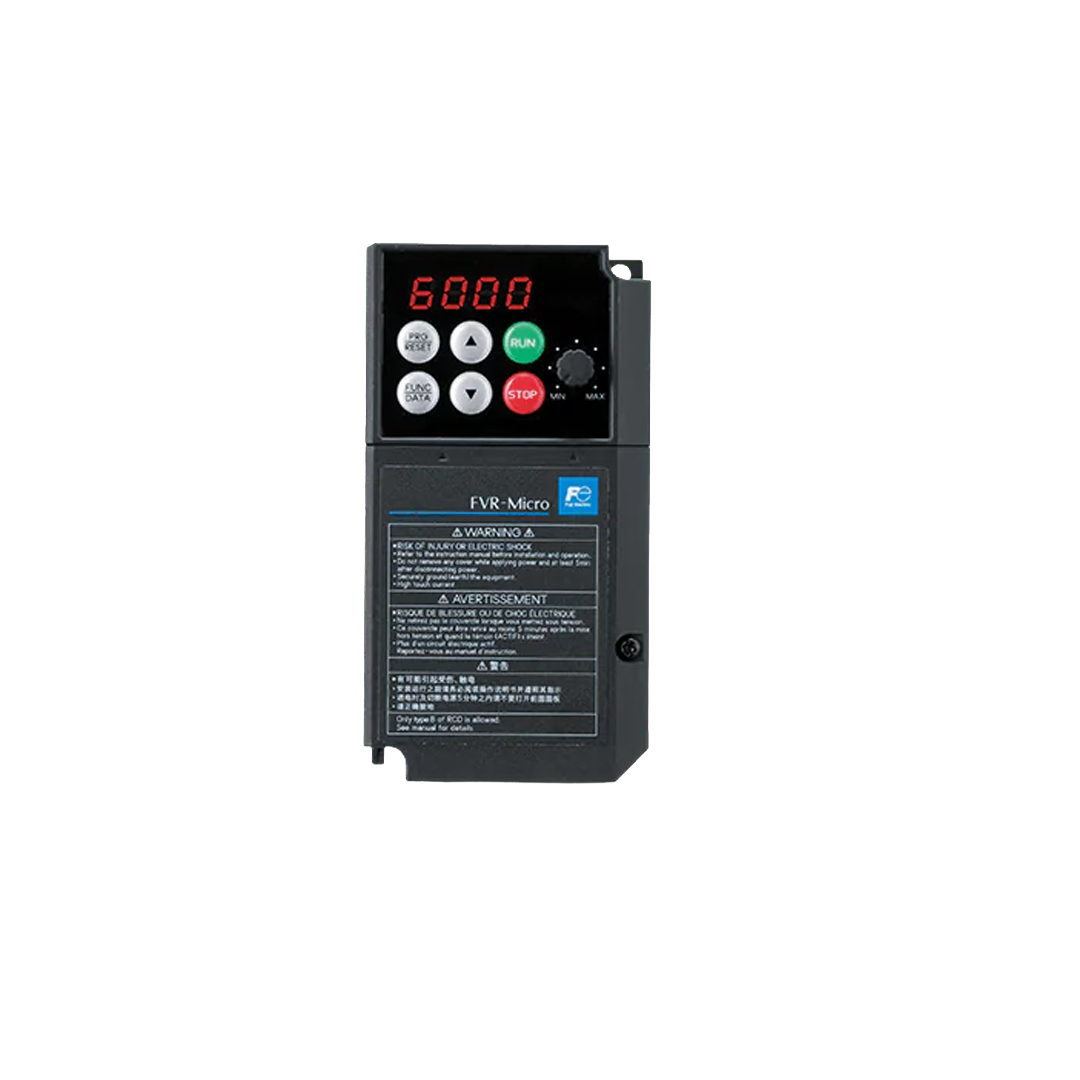

Les variateurs de fréquence IMO SD1 permettent de piloter et de réguler la vitesse des moteurs électriques triphasés.

Grâce à leur commande vectorielle sans capteur, ils assurent un contrôle précis du moteur et conviennent particulièrement aux installations de ventilation, d’extraction d’air et aux applications industrielles.

La gamme comprend des modèles alimentés en 230 V monophasé, 230 V triphasé et 400 V triphasé, avec des puissances allant de 0,4 à 110 kW selon les versions.

230 V monophasé : 0,4 à 2,2 kW

Présentation du produit

Développée pour le pilotage précis des moteurs triphasés, la gamme de variateurs de fréquence IMO SD1 optimise la vitesse de rotation selon les besoins réels de vos réseaux aérauliques et installations industrielles.

Grâce à son contrôle vectoriel sans capteur et un couple de démarrage atteignant 150 %, elle garantit un fonctionnement stable même à basse fréquence. Sa fonction de régulation PID intégrée permet l’asservissement direct du moteur sur consigne de pression ou de débit.

Conçus pour s’intégrer facilement aux systèmes de gestion technique (GTB/GTC), les variateurs SD1 intègrent nativement le protocole Modbus RTU (RS-485) ainsi que des entrées analogiques et logiques. Les petits calibres adoptent un encombrement réduit compatible avec un montage sur rail DIN.

Applications

Ventilateurs d’extraction, de soufflage et caissons de laboratoire.
Régulation de débit et maintien de pression constante.
Groupes de pompage et équipements industriels motorisés.

Normes et sécurité

Conformité CE, RoHS et REACH.
Fonction de sécurité intégrée STO (Safe Torque Off).
Compatibilité électromagnétique IEC 61800-3 (filtrage CEM).

Modèles monophasés (entrée 230 V / sortie triphasée)

Référence	Taille	Puissance (kW)	Courant entrée (A)	Courant sortie (A)
EL-VAR-S0.4KWMT	1	0,4	6,5	2,5
EL-VAR-S0.75KWMT	1	0,75	9,3	4,2
EL-VAR-S1.5KWMT	2	1,5	15,7	7,5
EL-VAR-S2.2KWMT	2	2,2	24,0	10,0

Modèles triphasés (entrée / sortie 400 V)

Référence	Taille	Puissance (kW)	Courant entrée (A)	Courant sortie (A)
EL-VAR-S0.75KWTT	2	0,75	3,4	2,5
EL-VAR-S1.5KWTT	2	1,5	5,0	4,2
EL-VAR-S2.2KWTT	2	2,2	5,8	5,5
EL-VAR-S4.0KWTT	3	4	13,5	9,5
EL-VAR-S5.5KWTT	3	5,5	19,5	14
EL-VAR-S7.5KWTT	4	7,5	25	18,5
EL-VAR-S11KWTT	4	11	32	25
EL-VAR-S15KWTT	4	15	40	32
EL-VAR-S18KWTT	5	18,5	47	38
EL-VAR-S22KWTT	5	22	51	45
EL-VAR-S30KWTT	6	30	70	60
EL-VAR-S37KWTT	6	37	80	75
EL-VAR-S45KWTT	7	45	98	92
EL-VAR-S55KWTT	7	55	128	115
EL-VAR-S75KWTT	7	75	139	150
EL-VAR-S90KWTT	8	90	168	180
EL-VAR-S110KWTT	8	110	201	215

Dimensions par boîtier

Taille	Hauteur (mm)	Largeur (mm)	Profondeur (mm)
1	160	80	123,5
2	185	80	140,5
3	256	146	167
4	320	170	196,3
5	340,6	200	184,3
6	400	250	202
7	560	282	238
8	554	338	329,2

Schémas d’application

Éléments livrés

Le détail des éléments livrés avec ce produit n’est pas renseigné dans cette rubrique.

Accessoires et options

Les informations sur les accessoires de ce produit ne sont pas renseignées dans cette rubrique.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document	Informations et accès
Paramétrage SD1 (PDF)	Télécharger le PDF
Schéma de câblage SD1 (PDF)	Télécharger le PDF
Brochure de la gamme Jaguar (PDF)	Télécharger le PDF
Aide au paramétrage des variateurs (PDF)	Télécharger le PDF
Schéma de câblage avec les électroniques ECRO (PDF)	Télécharger le PDF

Conformité

Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
