Variateur Fuji – Mono 230V / Tri 230 et MONO 380/TRI 380

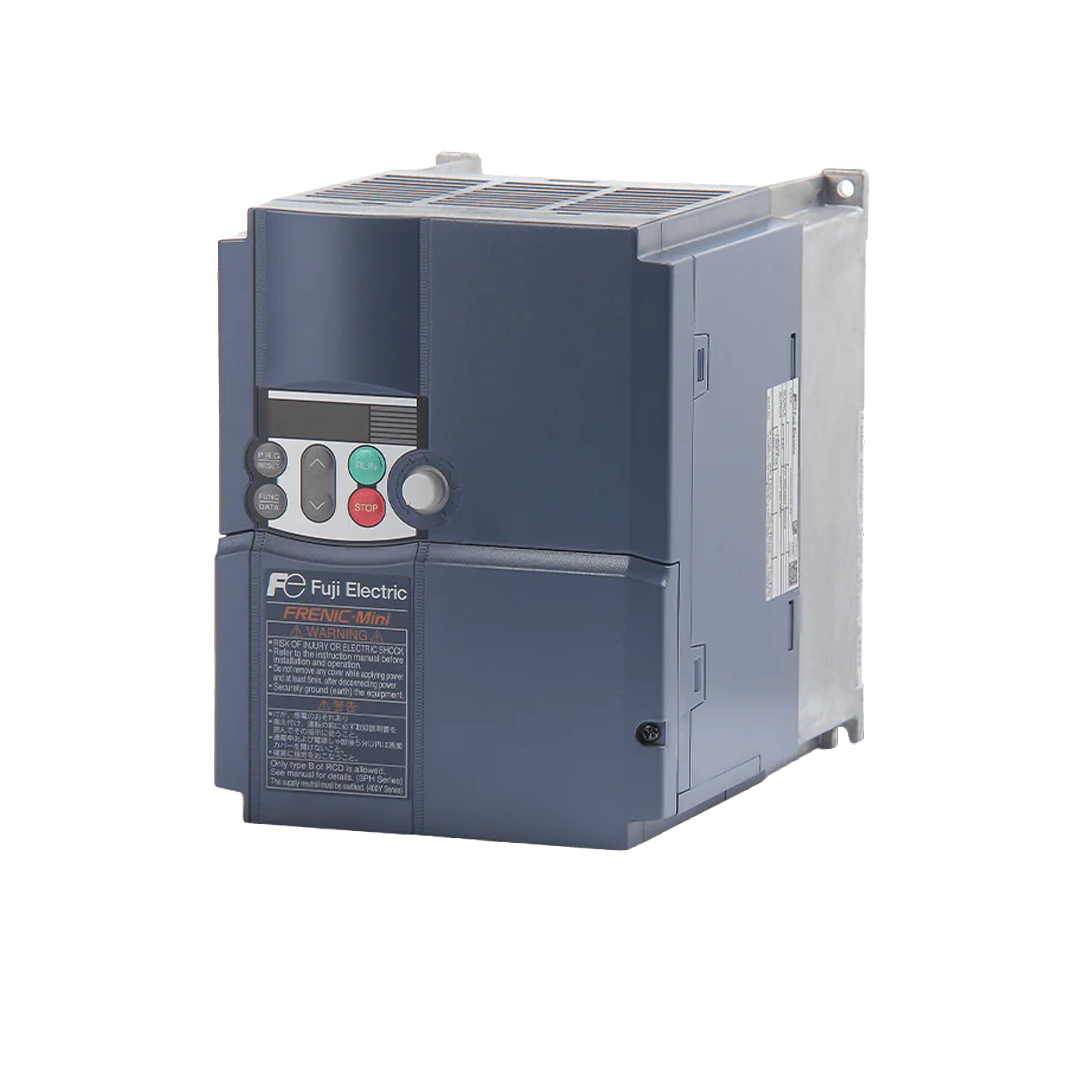

Variateur Fuji - Mono 230V / Tri 230 et MONO 380/TRI 380 – Image 1

Variateurs de fréquence compacts pour piloter la vitesse des moteurs triphasés, notamment sur les installations de ventilation et de pompage. Versions à alimentation monophasée 230 V ou triphasée 400 V, de 0,4 à 2,2 kW dans la sélection ECRO.

Réglage de la vitesse moteur par variation de fréquence

Régulation PID intégrée, adaptée notamment aux ventilateurs et aux pompes

Communication RS-485 et protocole Modbus

Commande analogique, modes local/distant et 16 vitesses présélectionnables

Boîtier compact IP20, à installer dans un environnement adapté

demander un devis

Présentation du produit

Variateurs de fréquence compacts pour piloter la vitesse des moteurs triphasés, notamment sur les installations de ventilation et de pompage. Versions à alimentation monophasée 230 V ou triphasée 400 V, de 0,4 à 2,2 kW.

Monophasées

Réf. ECRO Alimentation Puissance (kW) Courant de sortie (A) H (mm) L (mm) P (mm)
EL-VAR-0.4KWMT 230 V mono → 230 V tri 0,4 2,5 128 68 116
EL-VAR-0.75KWMT 230 V mono → 230 V tri 0,75 4,2 128 68 116
EL-VAR-1.5KWMT 230 V mono → 230 V tri 1,5 7,5 128 108 139
EL-VAR-2.2KWMT 230 V mono → 230 V tri 2,2 10 128 108 139

Triphasées

Réf. ECRO Alimentation Puissance (kW) Courant de sortie (A) H (mm) L (mm) P (mm)
EL-VAR-0.75KWTT 400 V tri → 400 V tri 0,75 2,5 128 108 139
EL-VAR-1.5KWTT 400 V tri → 400 V tri 1,5 4,2 128 108 139
EL-VAR-2.2KWTT 400 V tri → 400 V tri 2,2 5,5 128 108 139

Courants nominaux selon le catalogue Fuji (valeurs principales, hors conditions particulières indiquées entre parenthèses dans la fiche fabricant). Le choix final dépend aussi du courant nominal du moteur et des conditions d’installation.

Comment choisir ?

  1. Vérifier le réseau disponible : alimentation monophasée 230 V ou triphasée 400 V.
  2. Vérifier que le moteur est triphasé et compatible avec la tension de sortie.
  3. Choisir la puissance et surtout le courant nominal du variateur adaptés au moteur.
  4. Vérifier l’encombrement dans l’armoire, la ventilation et les protections électriques.
  5. Paramétrer le variateur selon le moteur et l’application.

Caractéristiques communes

  • Plage de fréquence : 0,01 à 400 Hz (versions monophasées) ; 0,1 à 400 Hz (versions triphasées)
  • Surcharge : 150 % du courant nominal de sortie pendant 1 minute
  • Commande / communication : Entrées et sorties analogiques ; RS-485 / Modbus ; régulation PID
  • Protection du boîtier : IP20 selon IEC 60529

Éléments livrés

Le détail des éléments livrés avec ce produit n’est pas renseigné dans cette rubrique.

Accessoires et options

Les informations sur les accessoires de ce produit ne sont pas renseignées dans cette rubrique.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Documentation officielle Fuji FVR-Micro (PDF) Télécharger le PDF
Fiche fabricant et catalogue Fuji (PDF) Télécharger le PDF
Certificats de conformité CE et homologation UL/cUL (PDF) Télécharger le PDF

Conformité

Point de conformité Informations
Informations

Marquage CE et homologation UL/cUL indiqués par le fabricant ; conditions et certificats à consulter dans la documentation officielle
