Capteur de position pour guillotine de sorbonne

Présentation du produit

EA-POT.CA est un capteur de position linéaire à câble destiné à mesurer le déplacement de la guillotine d’une sorbonne sur une course de 0 à 1 000 mm. Le corps du capteur se fixe sur une partie immobile et l’extrémité du câble se solidarise avec la pièce mobile.

Principe de mesure

Le déplacement du câble entraîne un mécanisme à ressort couplé à un potentiomètre. Le ressort maintient la tension du câble et assure son retour. La variation résistive permet au contrôleur raccordé de suivre la position de la guillotine. La vitesse de rétraction dépend du couple du ressort.

Caractéristiques techniques

Montage et raccordement

Le câble peut être fixé au montant de la guillotine, à la courroie crantée qui l’entraîne ou au contrepoids. Prévoir un déplacement rectiligne et limiter les frottements à la sortie du capteur.

Respecter le schéma du contrôleur associé et les polarités. Une alimentation appliquée au point de mesure peut endommager le potentiomètre. Ne jamais relâcher librement le câble sorti : le rembobinage rapide et l’arrêt brutal risquent d’endommager le mécanisme. Ne pas dépasser 1 000 mm de course.

Utilisation avec les équipements ECRO

Le catalogue présente EA-POT.CA comme potentiomètre de position pour le contrôleur E-RS.ET2L. Selon l’équipement associé, la mesure de hauteur sert à adapter la commande de ventilation ou à suivre le déplacement de la vitre. Vérifier la compatibilité électrique et mécanique avec la version installée.

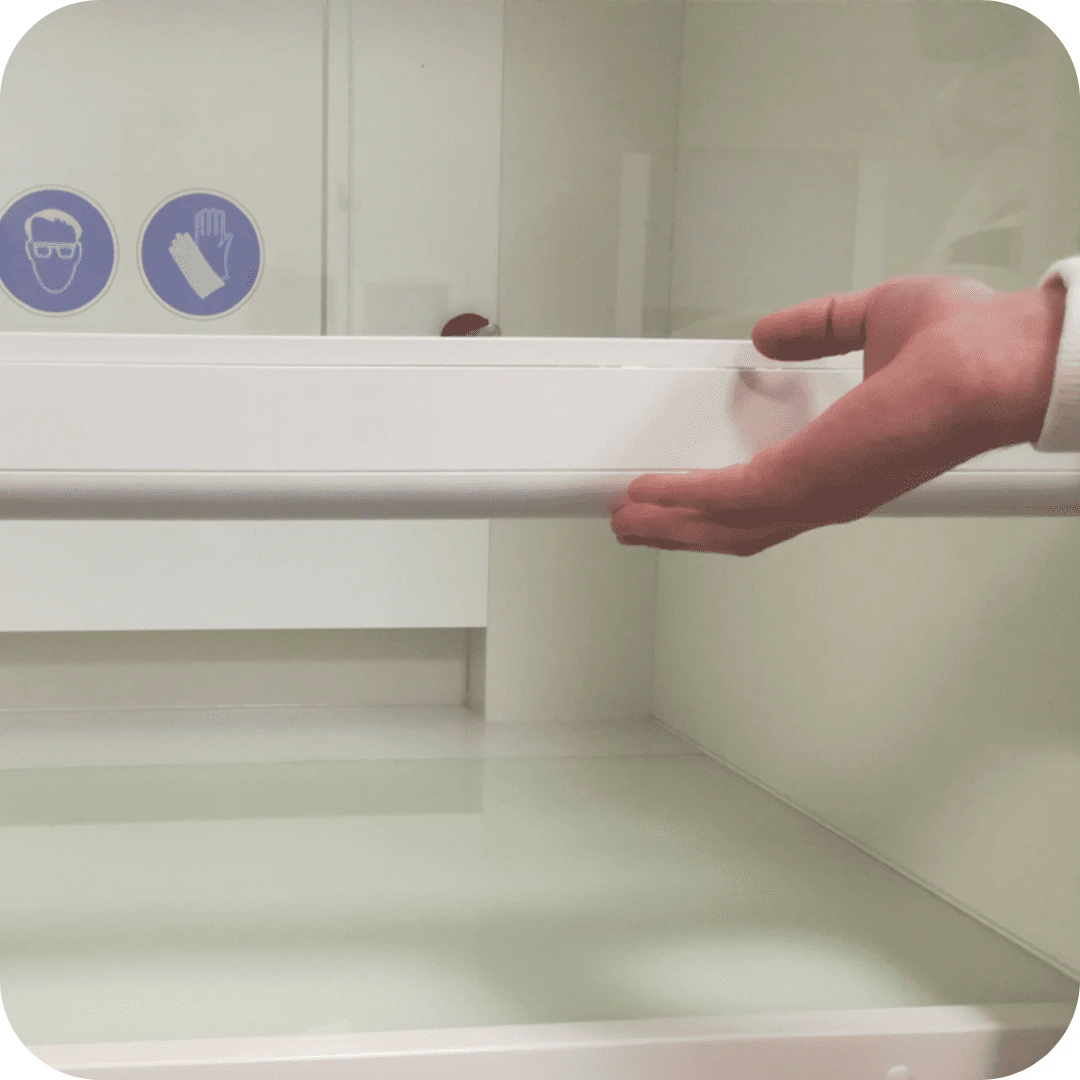

Les anciennes pages ECRO présentent également les fonctions de motorisation par panneau de contrôle, impulsion manuelle sur la vitre et descente automatique temporisée en l’absence d’utilisateur. Ces fonctions appartiennent au système de motorisation et à sa commande : le capteur EA-POT.CA mesure la position et ne commande pas seul le moteur.

Le catalogue actuel précise que les motorisations E-PMOT-N et E-PMOT-N2 fonctionnent sans potentiomètre de position, avec un switch de position de repos. EA-POT.CA n’est donc pas présenté comme nécessaire à ces nouveaux packs.
