Registres circulaires manuels en PVC gris

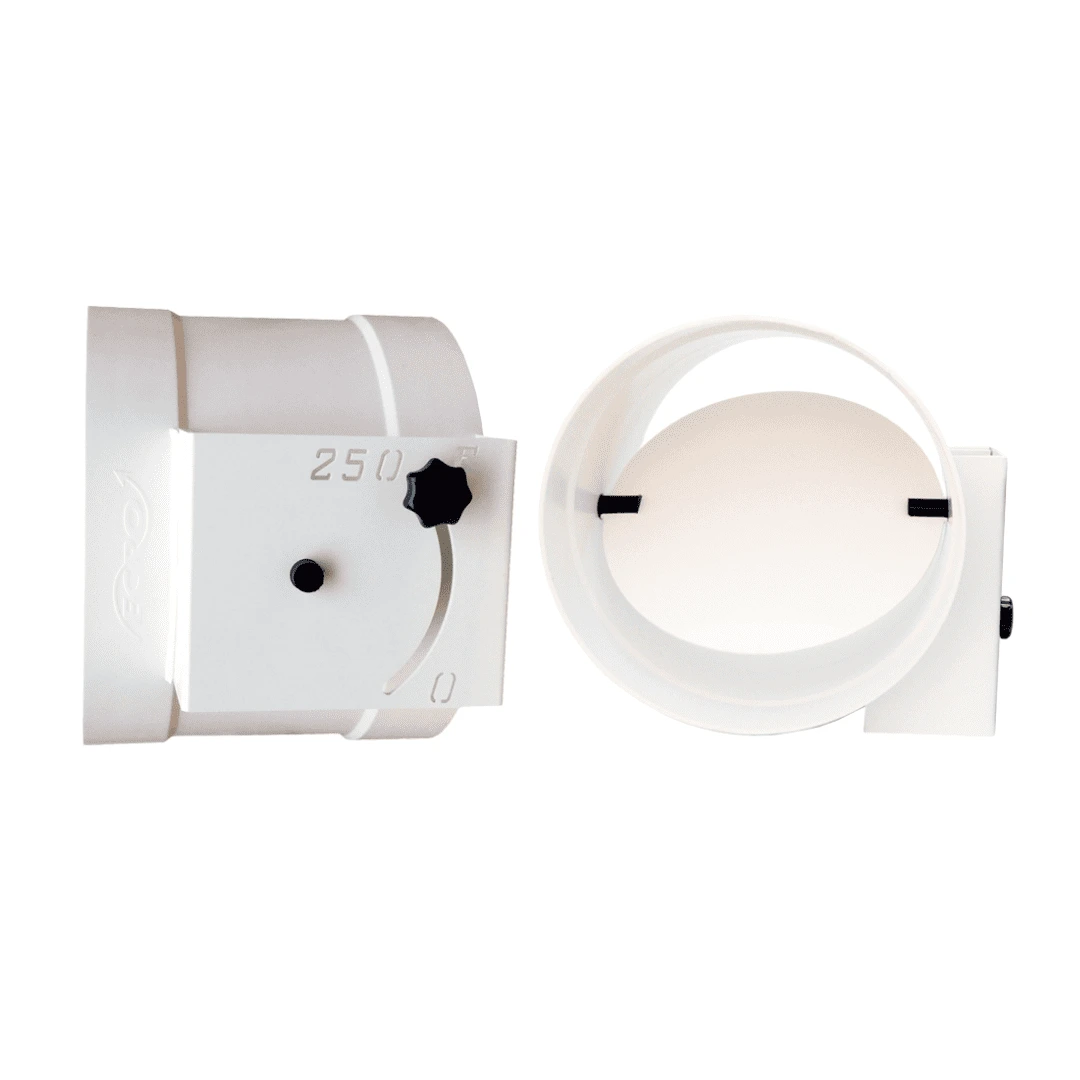

Registres circulaires manuels en PVC gris – Image 1

Registre circulaire manuel en PVC, à emboîtures femelles injectées ou chaudronnées selon les dimensions, destiné à l’équilibrage des réseaux de ventilation en laboratoire et dans l’industrie.

Le choix des matériaux dépend des substances transportées et des conditions de service. La version standard en PVC gris M1 peut être complétée par un joint ou une exécution blanc anti-UV en option.

Du diamètre 110 à 500 mm

Blanc anti-UV et joint en option

Emboîtures femelles

demander un devis

Présentation du produit

Registre circulaire manuel en PVC, à emboîtures femelles injectées ou chaudronnées selon les dimensions, destiné à l’équilibrage des réseaux de ventilation en laboratoire et dans l’industrie.

PVC gris classé M1 ; blanc anti-UV et joint d’étanchéité en option. Exécutions PP, PE, PPs et PPs-EL sur demande, selon l’application. Le matériau et le joint doivent être compatibles avec les produits chimiques transportés.

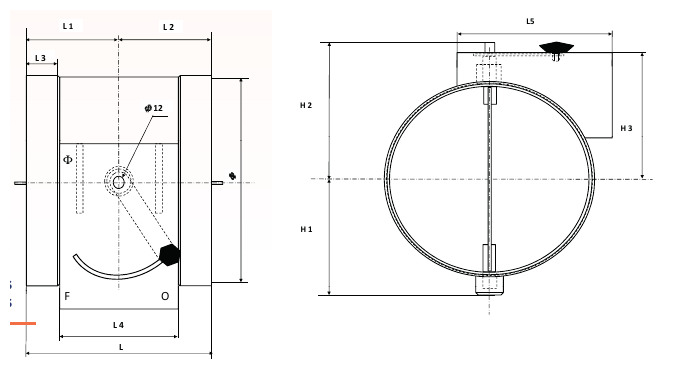

Schéma coté — Registres circulaires manuels en PVC

Références et dimensions — en millimètres

Référence F L L1 L2 L3 L4 L5 H1 H2 H3
VA-RMA.P125 125 200 100 100 30 135 190 95 115 100
VA-RMA.P160 160 200 100 100 30 135 190 110 135 120
VA-RMA.P200 200 200 100 100 40 135 190 130 155 140
VA-RMA.P250 250 200 100 100 40 135 190 150 175 160
VA-RMA.P315 315 350 155 155 40 135 190 188 205 190

Autres diamètres sur demande : 75 à 110 et 355 à 500 mm. Les notices présentent également des fabrications 90 à 1000 mm sur consultation.

Exécutions et références

Gris standard Gris avec joint Blanc anti-UV Blanc anti-UV avec joint
VA-RMA.P100 VA-RMA.PJ100 VA-RMA.PB100 VA-RMA.PBJ100
VA-RMA.P110 VA-RMA.PJ110 VA-RMA.PB110 VA-RMA.PBJ110
VA-RMA.P125 VA-RMA.PJ125 VA-RMA.PB125 VA-RMA.PBJ125
VA-RMA.P160 VA-RMA.PJ160 VA-RMA.PB160 VA-RMA.PBJ160
VA-RMA.P200 VA-RMA.PJ200 VA-RMA.PB200 VA-RMA.PBJ200
VA-RMA.P250 VA-RMA.PJ250 VA-RMA.PB250 VA-RMA.PBJ250
VA-RMA.P280 VA-RMA.PJ280 VA-RMA.PB280 VA-RMA.PBJ280
VA-RMA.P315 VA-RMA.PJ315 VA-RMA.PB315 VA-RMA.PBJ315
VA-RMA.P355 VA-RMA.PJ355 VA-RMA.PB355 VA-RMA.PBJ355
VA-RMA.P400 VA-RMA.PJ400 VA-RMA.PB400 —
VA-RMA.P450 VA-RMA.PJ450 VA-RMA.PB450 VA-RMA.PBJ450
VA-RMA.P500 VA-RMA.PJ500 VA-RMA.PB500 VA-RMA.PBJ500

Éléments livrés

Élément / référence Contenu de la livraison
Registres circulaires manuels en PVC Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Blanc anti-UV Exécution du corps selon référence
Joint d’étanchéité Version avec joint selon référence
Autres matières PP, PE, PPs ou PPs-EL sur demande

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Fiche technique Format : PDF
Documentation technique complémentaire — V1.17 Format : PDF
Plan coté Format : PDF
Extrait du catalogue 2026 — pages 63 à 67 Format : PDF

Conformité

Point de conformité Informations
Informations

PVC classé M1. Les exécutions dans d’autres matières, notamment PPs-EL pour applications ATEX, font l’objet d’un choix spécifique selon l’installation.
