Réductions concentriques en PVC gris M1

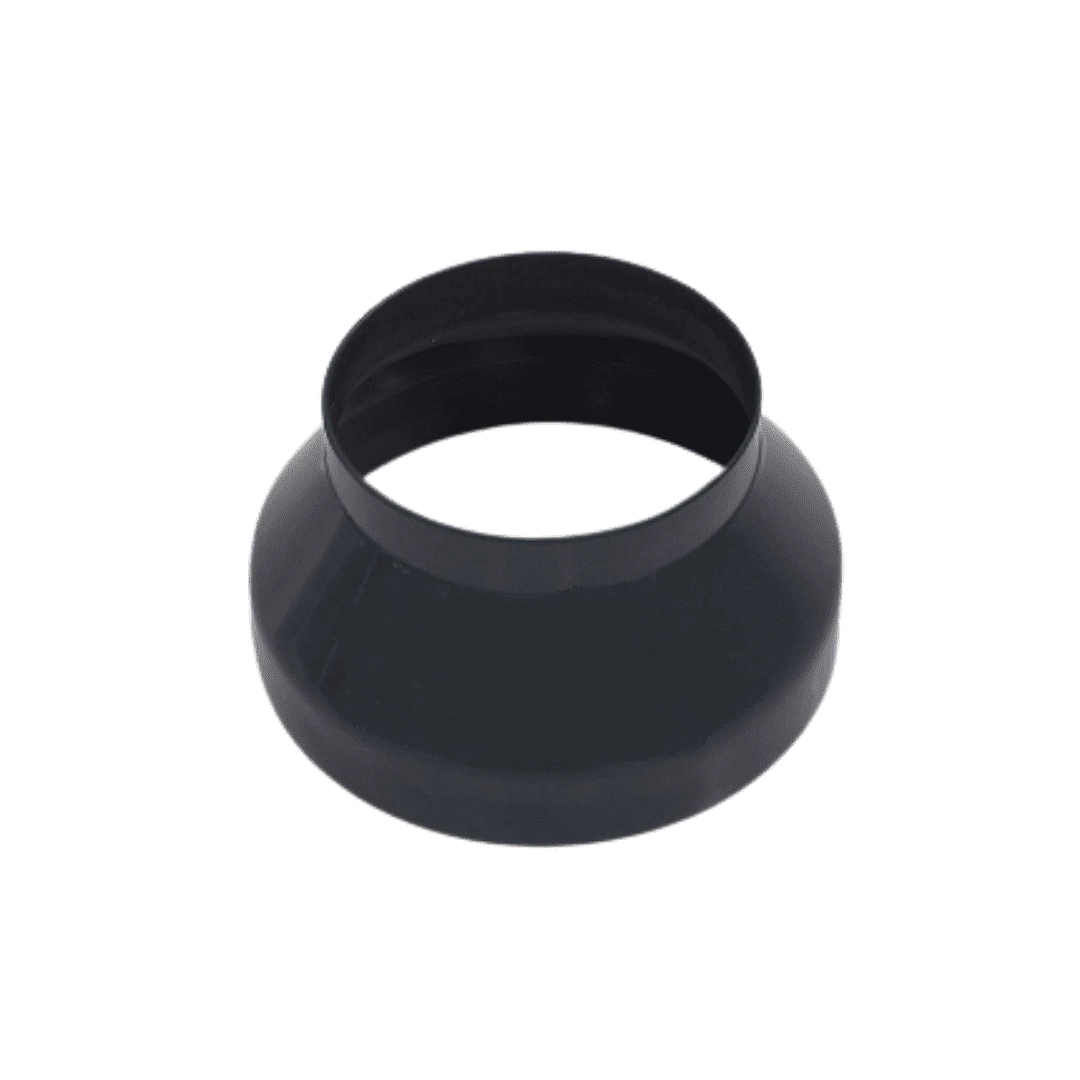

Réductions concentriques en PVC gris M1 – Image 1

Réduction concentrique femelle/femelle en PVC gris M1 pour raccorder deux conduits de ventilation de diamètres différents en conservant leur axe commun.

Cet élément équipe les réseaux d’extraction des laboratoires et des installations industrielles. Le diamètre et la compatibilité du PVC avec les substances transportées guident le choix de la référence.

Raccordement de diamètres différents

PVC gris classé M1

Emboîtures femelle/femelle

demander un devis

Présentation du produit

Réduction concentrique femelle/femelle en PVC gris M1 pour raccorder deux conduits de ventilation de diamètres différents en conservant leur axe commun.

Applications : réseaux d’extraction et de ventilation des laboratoires, installations industrielles, centres de recherche et salles propres. Le choix du PVC doit tenir compte des substances transportées, de leur concentration et de la température de service.

Références du catalogue

Référence Diamètres (mm)
VA-RED.C090075 90/75
VA-RED.C11075 110/75
VA-RED.C11090 110/90
VA-RED.C125110 125/110
VA-RED.C125090 125/90
VA-RED.C140110 140/110
VA-RED.C140125 140/125
VA-RED.C160110 160/110
VA-RED.C160125 160/125
VA-RED.C160140 160/140
VA-RED.C180110 180/110
VA-RED.C180125 180/125
VA-RED.C180140 180/140
VA-RED.C180160 180/160
VA-RED.C200110 200/110
VA-RED.C200125 200/125
VA-RED.C200140 200/140
VA-RED.C200160 200/160
VA-RED.C200180 200/180
VA-RED.C225125 225/125
VA-RED.C225140 225/140
VA-RED.C225160 225/160
VA-RED.C225180 225/180
VA-RED.C225200 225/200
VA-RED.C250110 250/110
VA-RED.C250125 250/125
VA-RED.C250200 250/200
VA-RED.C250225 250/225
VA-RED.C280160 280/160
VA-RED.C280180 280/180
VA-RED.C280200 280/200
VA-RED.C280225 280/225
VA-RED.C280250 280/250
VA-RED.C315160 315/160
VA-RED.C315180 315/180
VA-RED.C315200 315/200
VA-RED.C315225 315/225
VA-RED.C315250 315/250
VA-RED.C315280 315/280
VA-RED.C355200 355/200
VA-RED.C355225 355/225
VA-RED.C355250 355/250
VA-RED.C355280 355/280
VA-RED.C355315 355/315
VA-RED.C400225 400/225
VA-RED.C400250 400/250
VA-RED.C400280 400/280
VA-RED.C400315 400/315
VA-RED.C400355 400/355

Schéma coté — Réductions concentriques en PVC gris M1

Dimensions et masses complémentaires

Référence de notice D1 (mm) d2 (mm) l (mm) l1 (mm) l2 (mm) Masse (kg)
VA-RED.C9075 90 75 40 40 40 0,152
VA-RED.C11075 110 75 80 40 40 0,194
VA-RED.C11090 110 90 60 40 40 0,202
VA-RED.C125110 125 110 40 40 40 0,205
VA-RED.C140110 140 110 80 40 40 0,29
VA-RED.C140125 140 125 40 40 40 0,261
VA-RED.C160110 160 110 100 40 40 0,208
VA-RED.C160125 160 125 100 40 40 0,364
VA-RED.C160140 160 140 60 40 40 0,284
VA-RED.C180110 180 110 50 40 40 0,25
VA-RED.C180125 180 125 40 40 40 0,258
VA-RED.C180140 180 140 30 40 40 0,232
VA-RED.C180160 180 160 60 40 40 0,381
VA-RED.C200110 200 110 65 40 40 0,282
VA-RED.C200125 200 125 220 50 40 0,306
VA-RED.C200140 200 140 45 40 40 0,276
VA-RED.C200160 200 160 120 50 50 0,502
VA-RED.C200180 200 180 75 40 40 0,408
VA-RED.C225125 225 125 65 40 40 0,266
VA-RED.C225140 225 140 60 40 40 0,354
VA-RED.C225160 225 160 100 40 40 0,49
VA-RED.C225180 225 180 85 40 40 0,468
VA-RED.C225200 225 200 80 40 40 0,498
VA-RED.C250110 250 110 220 50 40 0,47
VA-RED.C250125 250 125 220 50 40 0,482
VA-RED.C250140 250 140 80 40 40 0,475
VA-RED.C250160 250 160 125 50 50 0,66
VA-RED.C250180 250 180 100 40 40 0,7
VA-RED.C250200 250 200 120 50 50 0,82
VA-RED.C250225 250 225 80 40 40 0,65
VA-RED.C280160 280 160 85 40 50 0,616
VA-RED.C280180 280 180 65 40 50 0,594
VA-RED.C280200 280 200 105 40 50 0,804
VA-RED.C280225 280 225 40 40 50 0,674
VA-RED.C280250 280 250 35 40 50 0,57
VA-RED.C315160 315 160 220 50 50 0,835
VA-RED.C315180 315 180 100 40 50 0,878
VA-RED.C315200 315 200 220 50 50 1,122
VA-RED.C315225 315 225 65 40 50 0,8
VA-RED.C315250 315 250 200 50 50 0,4
VA-RED.C315280 315 280 100 50 50 1,099
VA-RED.C355200 355 200 115 40 50 0,906
VA-RED.C355225 355 225 95 40 50 0,6
VA-RED.C355250 355 250 140 40 50 1,093
VA-RED.C355280 355 280 65 50 50 0,9
VA-RED.C355315 355 315 20 50 50 0,5
VA-RED.C400225 400 225 125 40 50 1,132
VA-RED.C400250 400 250 105 40 50 0,8
VA-RED.C400280 400 280 90 50 50 0,9
VA-RED.C400315 400 315 120 50 50 0,9
VA-RED.C400355 400 355 135 50 50 0,8
VA-RED.C450250 450 250 145 40 50 1
VA-RED.C450280 450 280 120 50 50 1
VA-RED.C450315 450 315 95 50 50 1
VA-RED.C450355 450 355 75 50 50 1
VA-RED.C450400 450 400 45 50 50 1
VA-RED.C500280 500 280 160 50 50 1,4
VA-RED.C500315 500 315 135 50 50 1,4
VA-RED.C500355 500 355 110 50 50 1,4
VA-RED.C500400 500 400 45 50 80 1,4
VA-RED.C500450 500 450 55 50 60 1,4
VA-RED.C600500 600 500 150 100 75 4
VA-RED.C710600 710 600 160 110 80 5
VA-RED.C800710 800 710 170 90 90 11
VA-RED.C900800 900 800 170 90 90 —
VA-RED.C1000900 1000 900 170 90 90 —

Éléments livrés

Élément / référence Contenu de la livraison
Réductions concentriques en PVC gris M1 Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Raccords et tubes PVC de diamètre compatible Assemblage du réseau de ventilation
VA-COLLE-INTER — colle PVC 1 L Collage des raccordements PVC selon le montage
VA-COLLE-INT125 — colle gel PVC 125 mL Collage des raccordements PVC selon le montage

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Documentation technique complémentaire Format : PDF
Extrait du catalogue 2026 — pages 63 à 67 Format : PDF

Conformité

Point de conformité Informations
Informations

PVC de ventilation classé M1 selon le catalogue. Les autres matières ou exécutions doivent être choisies avec leurs caractéristiques propres.
