Régulateurs mécaniques métalliques circulaires à débit constant

Présentation du produit

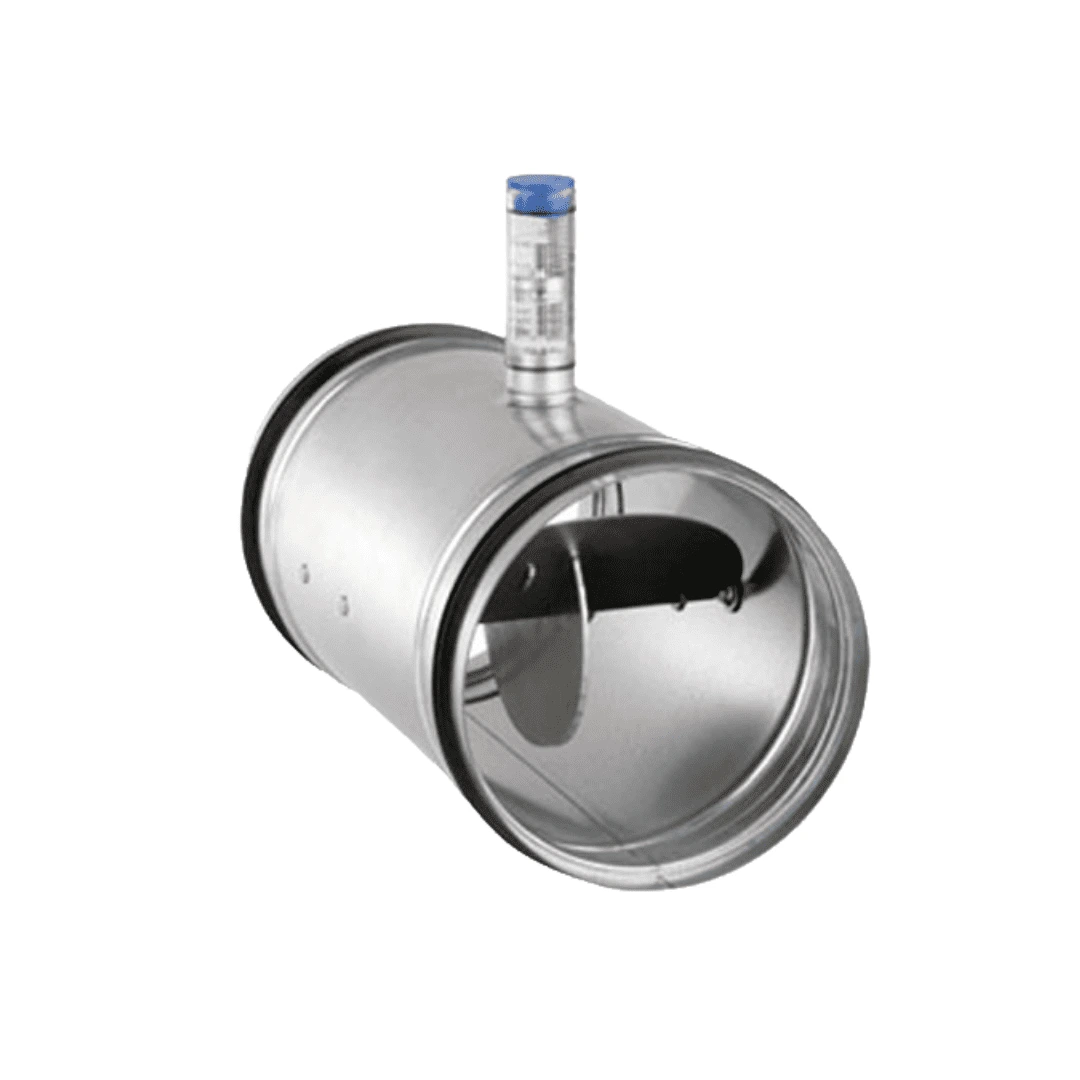

Régulateur circulaire VRK à action mécanique autonome pour maintenir un débit d’air constant en soufflage ou en extraction malgré les variations de pression du réseau. La version de base fonctionne sans alimentation extérieure.

Principe de fonctionnement

Une plaque mobile montée sur paliers en PTFE est reliée à un ressort. Les forces aérodynamiques tendent à fermer le clapet tandis que le mécanisme à ressort s’y oppose. Cet équilibre maintient le débit de consigne lorsque la pression varie. Un dispositif d’amortissement limite les oscillations.

Réglage et performances

La consigne est réglée en usine puis modifiable à l’aide d’une clé hexagonale de 2 mm. La pression minimale de fonctionnement dépend du débit ; la pression différentielle maximale est de 1000 Pa. La précision annoncée est de ±10 % (±10 m³/h pour les faibles débits inférieurs à 100 m³/h). À faible vitesse, notamment sous 4 m/s avec un montage horizontal, ou en présence de perturbations d’écoulement, l’écart peut augmenter.

Plage de température standard : −30 à +100 °C. Avec un servomoteur, ses propres limites de température s’appliquent. Construction en acier galvanisé ; exécution inox sur demande.

Montage et accès

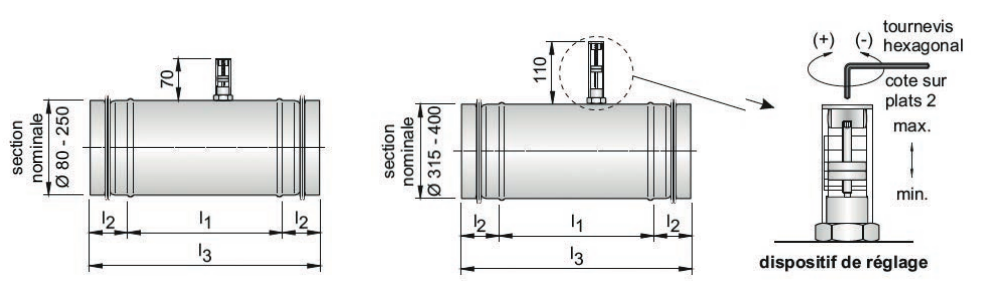

Respecter la flèche du sens d’écoulement, maintenir un accès au réglage et à l’entretien et éviter les étranglements, déformations ou admissions asymétriques. Après un coude ou un embranchement, prévoir une section droite d’au moins 2,5 fois le diamètre nominal. Les courbes de pression et les données acoustiques sont disponibles dans la documentation technique.

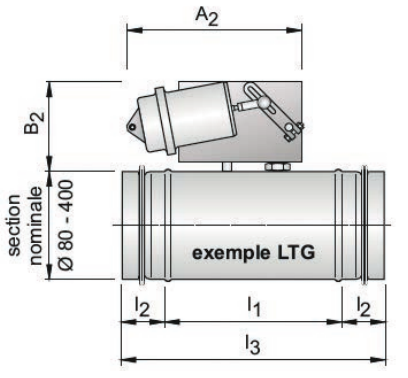

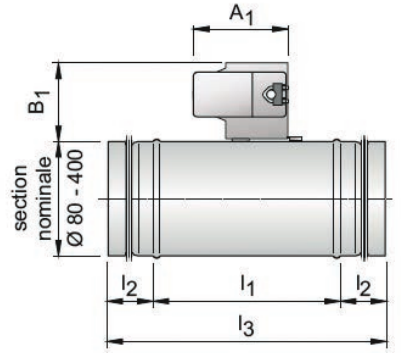

L1 : longueur d’installation ; L3 = L1 + 2 × L2 : longueur totale. A1/B1 concernent l’encombrement d’une motorisation électrique ; A2/B2 celui d’une motorisation pneumatique, illustrées ci-dessus. Ces motorisations sont des options.

Références, débits et dimensions

Les dimensions du tableau sont en millimètres. Autres diamètres sur demande. Pour le dimensionnement, la notice recommande une vitesse d’environ 4,5 m/s, avec un minimum de 2,7 m/s. Isolation de 25 ou 50 mm et exécution spéciale haute température sur consultation.
