Gaine souple en Pe noir antistatique ATEX M1

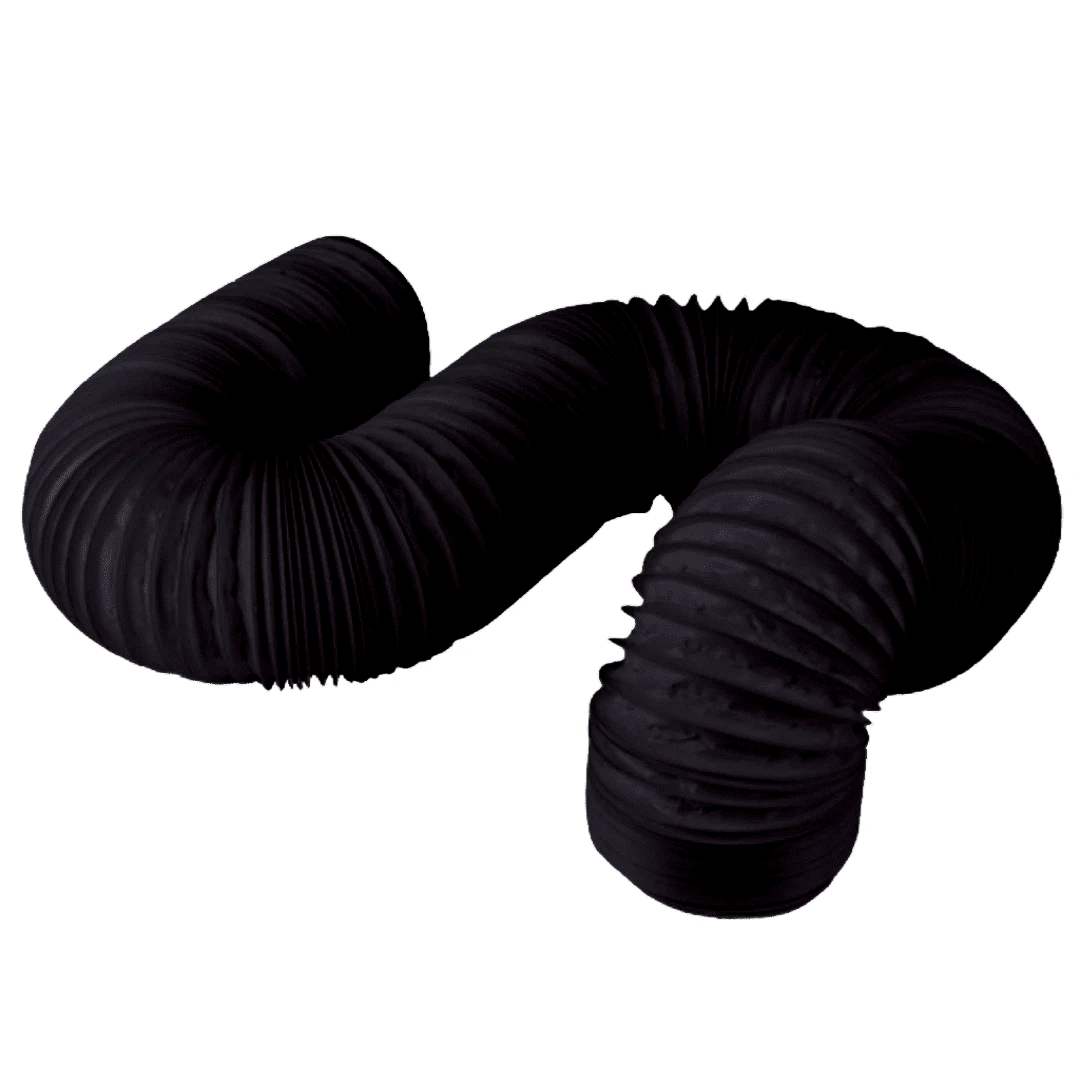

Gaine souple en Pe noir antistatique ATEX M1 – Image 1

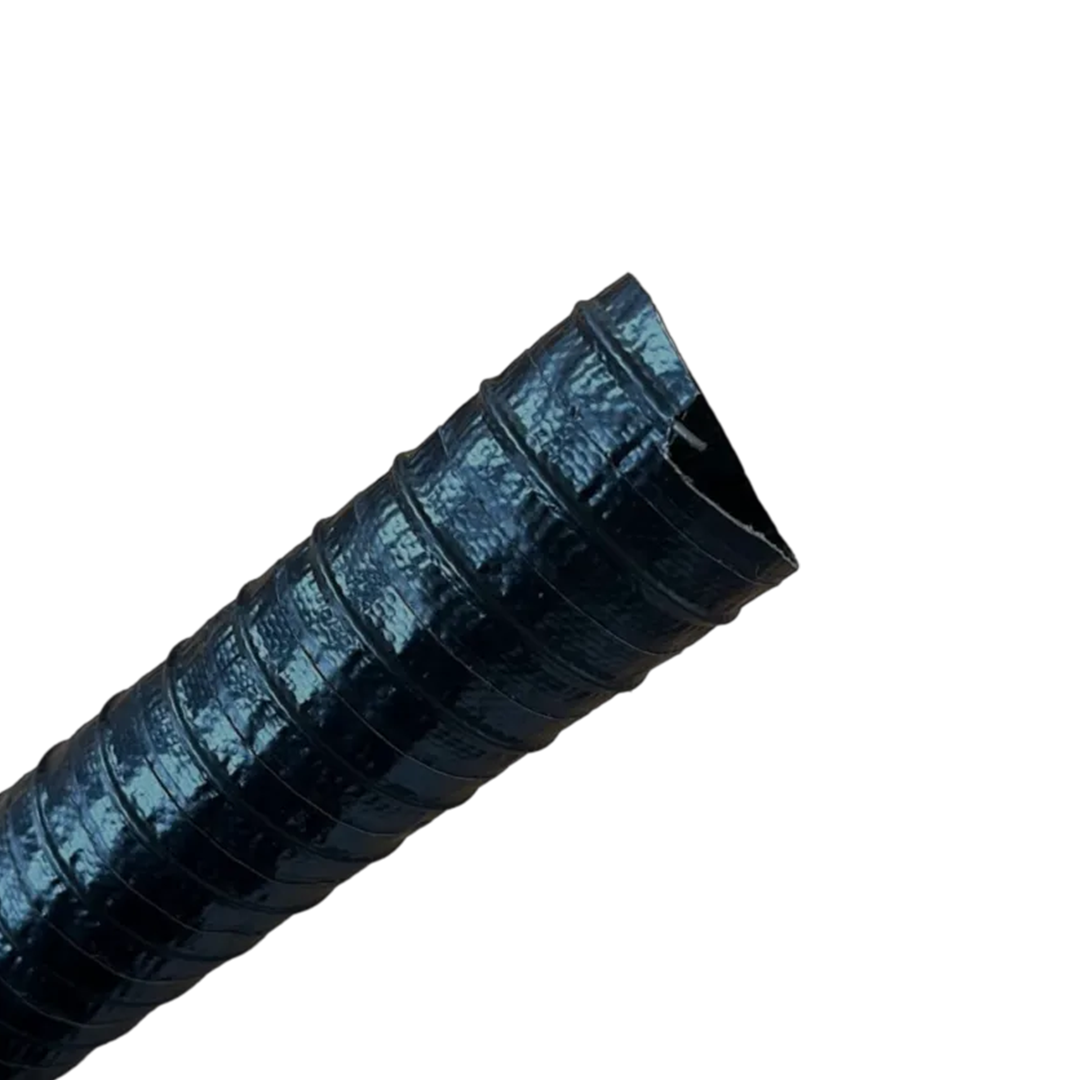

Gaine souple en Pe noir antistatique ATEX M1 – Image 2
Gaine souple en Pe noir antistatique ATEX M1 - Thumbnail Image 1
Gaine souple en Pe noir antistatique ATEX M1 - Thumbnail Image 2

Gaine souple noire en tissu polyester enduit de PVC double face, renforcée par une spire en acier cuivré. Antistatique et classée au feu M2, elle transporte l’air dans les installations de ventilation industrielle.

Les longueurs standard de fabrication sont de 10 ou 20 m selon le diamètre. D’autres dimensions sont proposées sur demande pour adapter le flexible aux contraintes du réseau.

du diamètre 60 à 500 mm (autres Øsur demande)

tissu polyester enduit PVC 750g, coloris noir classe M1

Utilisation de -40°C à +80°C

Vendu par longueur de 10m (Sauf diamètres 200 et 250 mm vendu au mètre ou par 10m)

demander un devis

Présentation du produit

Gaine souple noire en tissu polyester enduit de PVC double face, renforcée par une spire en acier cuivré. Antistatique et classée au feu M2, elle transporte l’air dans les installations de ventilation industrielle.

Références et conditionnement

Référence Ø (mm) Vente
VA-GPVCSA080 80 10 m
VA-GPVCSA090 90 10 m
VA-GPVCSA100 100 10 m
VA-GPVCSA110 110 10 m
VA-GPVCSA125 125 10 m
VA-GPVCSA160 160 10 m
VA-GPVCSA180 180 10 m
VA-GPVCSA200 200 Au mètre
VA-GPVCSA225 225 10 m
VA-GPVCSA250 250 Au mètre
VA-GPVCSA315 315 10 m
VA-GPVCSA400 400 10 m
VA-GPVCSA450 450 10 m

Longueurs standards de fabrication : 10 ou 20 m selon le diamètre. Autres longueurs et diamètres sur demande.

Construction et utilisation

Caractéristique Valeur
Matière Polyester enduit PVC double face
Épaisseur 0,6 mm
Classement au feu M2
Renforcement Spire en acier cuivré ; section adaptée au diamètre
Fabrication Enroulement spiralé soudé à chaud
Température −10 à +70 °C
Rayon de courbure 1,5 × Ø

Applications : ventilation en ambiances explosives, évacuation de poussières, vapeurs, solvants, hydrocarbures et poudres ; machines textiles, cales de navires, puits de mines et tunnels. La gaine est légère et flexible, résistante à l’abrasion, aux flexions répétées et aux UV. Son tissu présente une résistance électrique inférieure à 6 × 107 Ω selon la notice fabricant (EN 50014, LCIE 600026153).

Caractéristiques aérauliques par diamètre

Référence de notice Ø intérieur (mm) Masse (kg/m) Pression admissible (bar) Dépression admissible (mm CE)
VA-GPVCSA80 80 0.423 1.00 2500
VA-GPVCSA90 90 0.492 0.90 2000
VA-GPVCSA100 100 0.517 0.90 2000
VA-GPVCSA125 125 0.658 0.80 1000
VA-GPVCSA160 160 0.851 0.40 700
VA-GPVCSA200 200 1.029 0.25 500
VA-GPVCSA205 205 1.100 0.23 450
VA-GPVCSA225 225 1.256 0.20 400
VA-GPVCSA250 250 1.308 0.20 400
VA-GPVCSA315 315 1.710 0.10 250
VA-GPVCSA350 350 1.889 0.08 200
VA-GPVCSA400 400 2.112 0.05 100
VA-GPVCSA450 450 2.451 0.03 100

Éléments livrés

Élément / référence Contenu de la livraison
Gaine souple en polyester noir M2 — antistatique ATEX Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Colliers de serrage inox Maintien sur un raccord de diamètre compatible

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Fiche technique Format : PDF
Documentation technique complémentaire — 2018 Format : PDF
Extrait du catalogue 2026 — pages 63 à 67 Format : PDF

Conformité

Point de conformité Informations
Informations

Classement au feu M2 indiqué par la documentation du produit.

Gaine présentée par le fabricant pour les applications ATEX ; l’adéquation de la version retenue à la zone, aux substances transportées et aux conditions de montage doit être vérifiée lors du choix du produit.
