Coudes en PVC gris à 90°

Coudes en PVC gris à 90° – Image 1
Coudes en PVC gris à 90° – Image 2
Coudes en PVC gris à 90° - Thumbnail Image 1
Coudes en PVC gris à 90° - Thumbnail Image 2

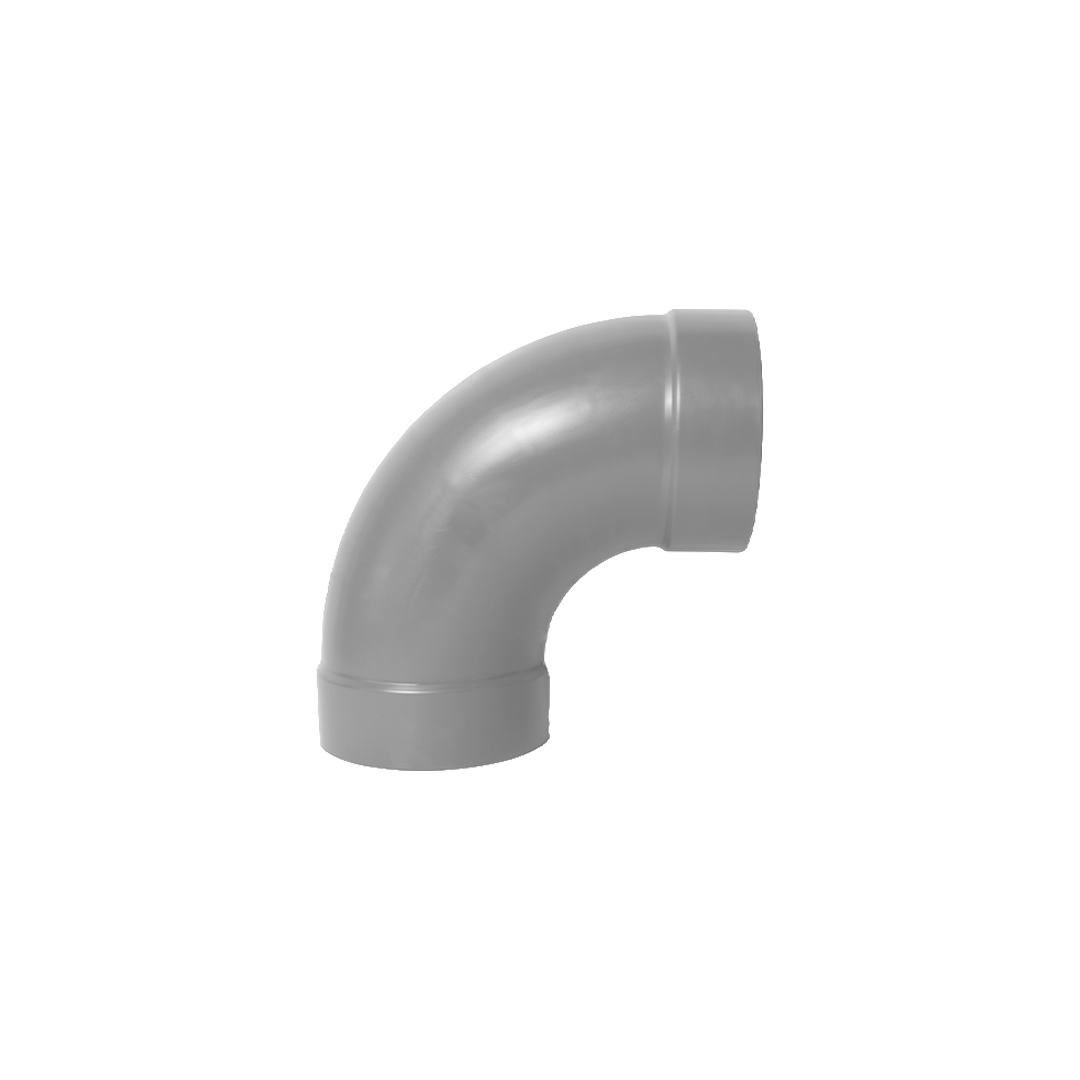

Coude à 90° en PVC gris M1, à raccordements femelle/femelle, pour réaliser un changement de direction à angle droit dans un réseau de ventilation.

Cet élément équipe les réseaux d’extraction des laboratoires et des installations industrielles. Le diamètre et la compatibilité du PVC avec les substances transportées guident le choix de la référence.

Rayon de courbure : 1 diamètre

Diamètres catalogue : 75 à 400 mm

PVC gris classé M1

Raccordements femelle/femelle

demander un devis

Présentation du produit

Coude à 90° en PVC gris M1, à raccordements femelle/femelle, pour réaliser un changement de direction à angle droit dans un réseau de ventilation.

Applications : réseaux d’extraction et de ventilation des laboratoires, installations industrielles, centres de recherche et salles propres. Le choix du PVC doit tenir compte des substances transportées, de leur concentration et de la température de service.

Référence Ø (mm) Masse (kg)
VA-COUDE90075 75 0,128
VA-COUDE90090 90 0,210
VA-COUDE90110 110 0,244
VA-COUDE90125 125 0,431
VA-COUDE90160 160 0,526
VA-COUDE90180 180 0,738
VA-COUDE90200 200 1,130
VA-COUDE90225 225 1,250
VA-COUDE90250 250 2,070
VA-COUDE90280 280 2,950
VA-COUDE90315 315 4,000
VA-COUDE90355 355 2,150
VA-COUDE90400 400 6,600

Rayon de courbure : 1 D. Coefficient de perte de charge annoncé : 0,25. Autres matières : PE, PP et PPs sur demande. Angles 60° et 75° également proposés en série injectée.

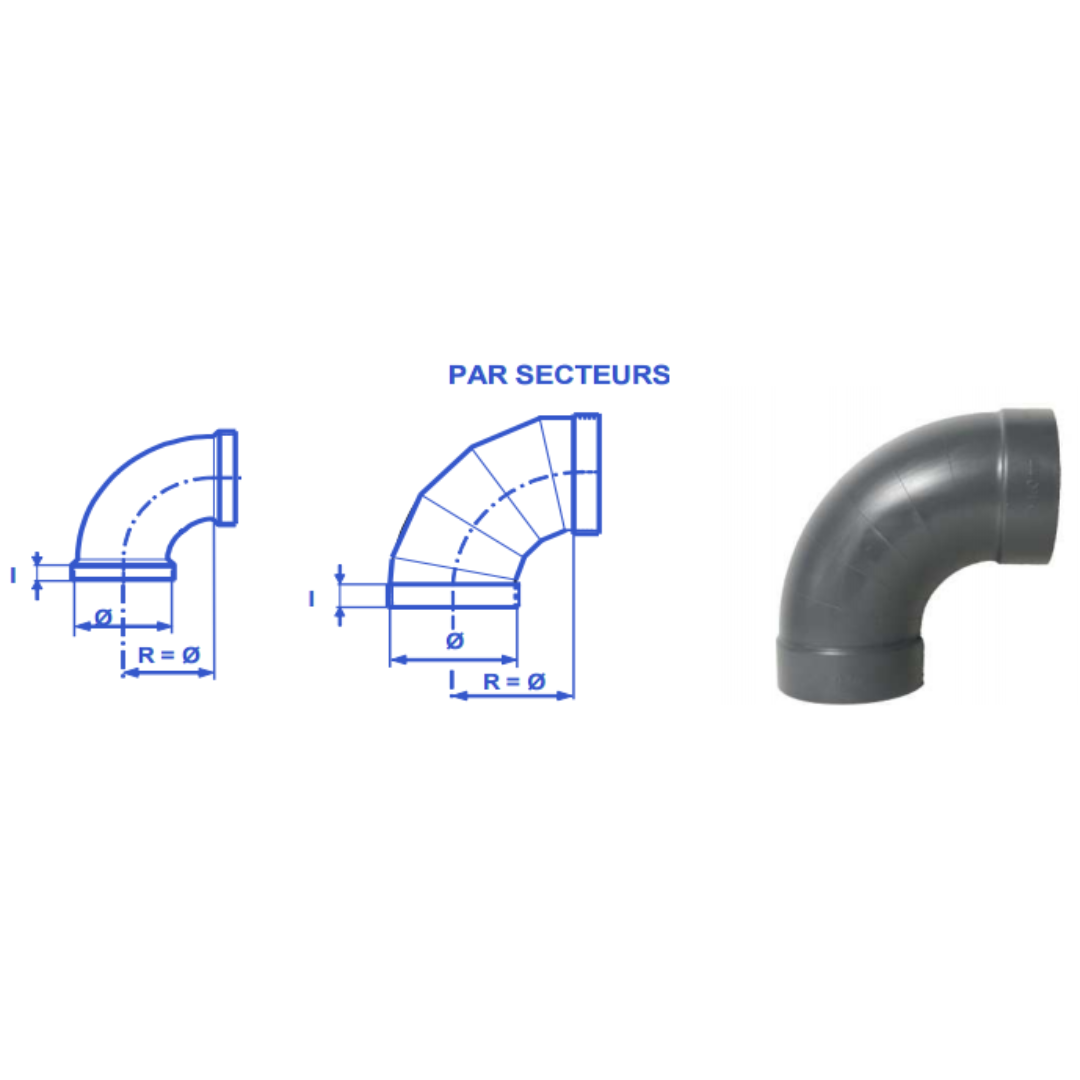

Dimensions complémentaires

Référence de notice Ø (mm) l (mm) Épaisseur (mm)
VA-COUDE9050 50 25 1,8
VA-COUDE9063 63 25 1,8
VA-COUDE9075 75 40 1,8
VA-COUDE9090 90 40 1,8
VA-COUDE90110 110 50 1,8
VA-COUDE90125 125 40 1,8
VA-COUDE90140 140 40 1,8
VA-COUDE90160 160 50 1,8
VA-COUDE90180 180 40 1,8
VA-COUDE90200 200 50 2,5
VA-COUDE90225 225 40 1,8
VA-COUDE90250 250 50 3,0
VA-COUDE90280 280 50 2,3
VA-COUDE90315 315 50 3,0
VA-COUDE90355 355 60 3,0
VA-COUDE90400 400 50 4,0
VA-COUDE90450 450 80 3,0
VA-COUDE90500 500 80 4,0
VA-COUDE90560 560 – –
VA-COUDE90600 600 80 4,0
VA-COUDE90630 630 70 –
VA-COUDE90700 700 90 8,0
VA-COUDE90800 800 90 8,0
VA-COUDE90900 900 100 8,0
VA-COUDE901000 1000 100 8,0

Éléments livrés

Élément / référence Contenu de la livraison
Coudes en PVC à 90° Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Raccords et tubes PVC de diamètre compatible Assemblage du réseau de ventilation
VA-COLLE-INTER — colle PVC 1 L Collage des raccordements PVC selon le montage
VA-COLLE-INT125 — colle gel PVC 125 mL Collage des raccordements PVC selon le montage

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Documentation technique complémentaire Format : PDF
Extrait du catalogue 2026 — pages 63 à 67 Format : PDF

Conformité

Point de conformité Informations
Informations

PVC de ventilation classé M1 selon le catalogue. Les autres matières ou exécutions doivent être choisies avec leurs caractéristiques propres.
