Coudes en PVC gris à 45°

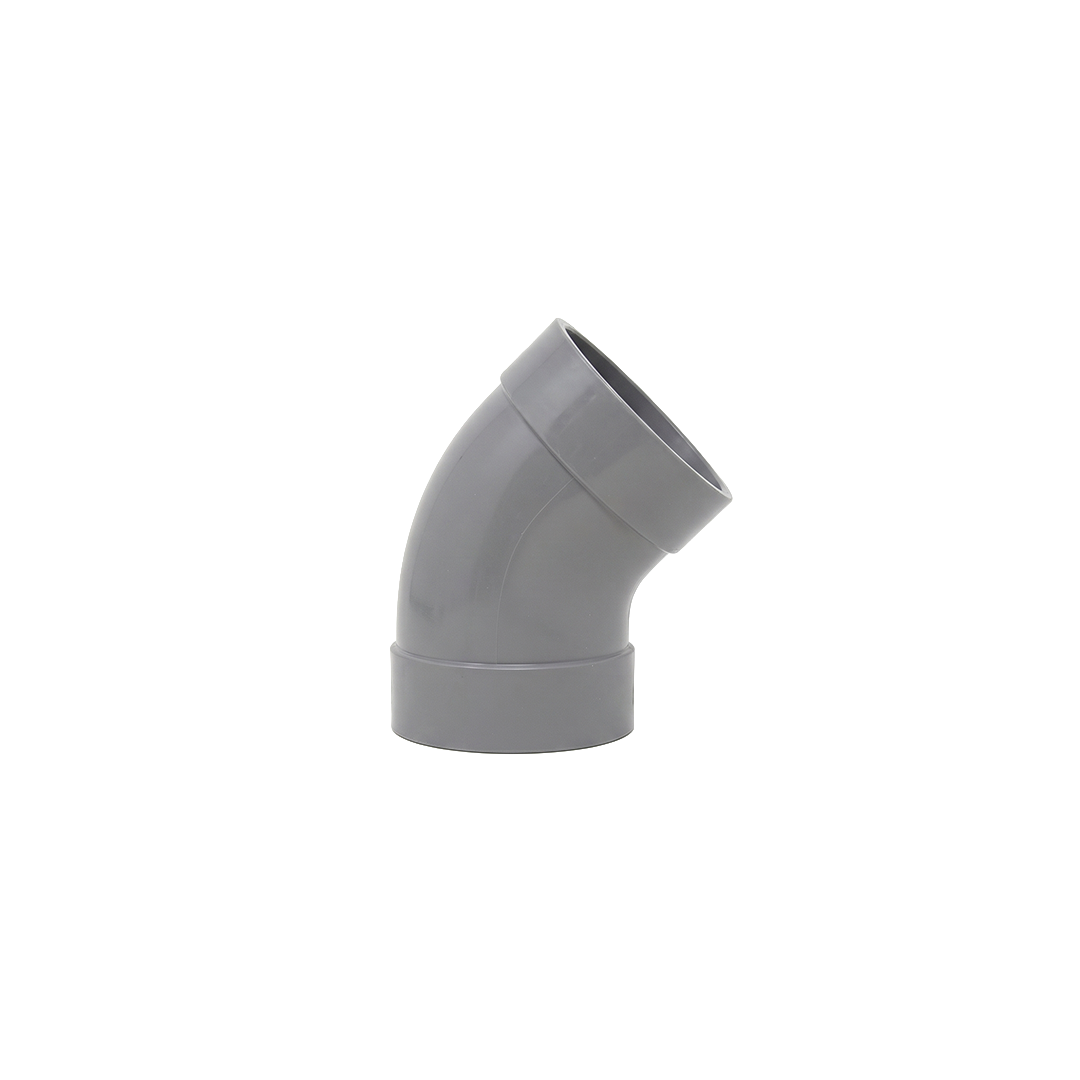

Coudes en PVC gris à 45° – Image 1

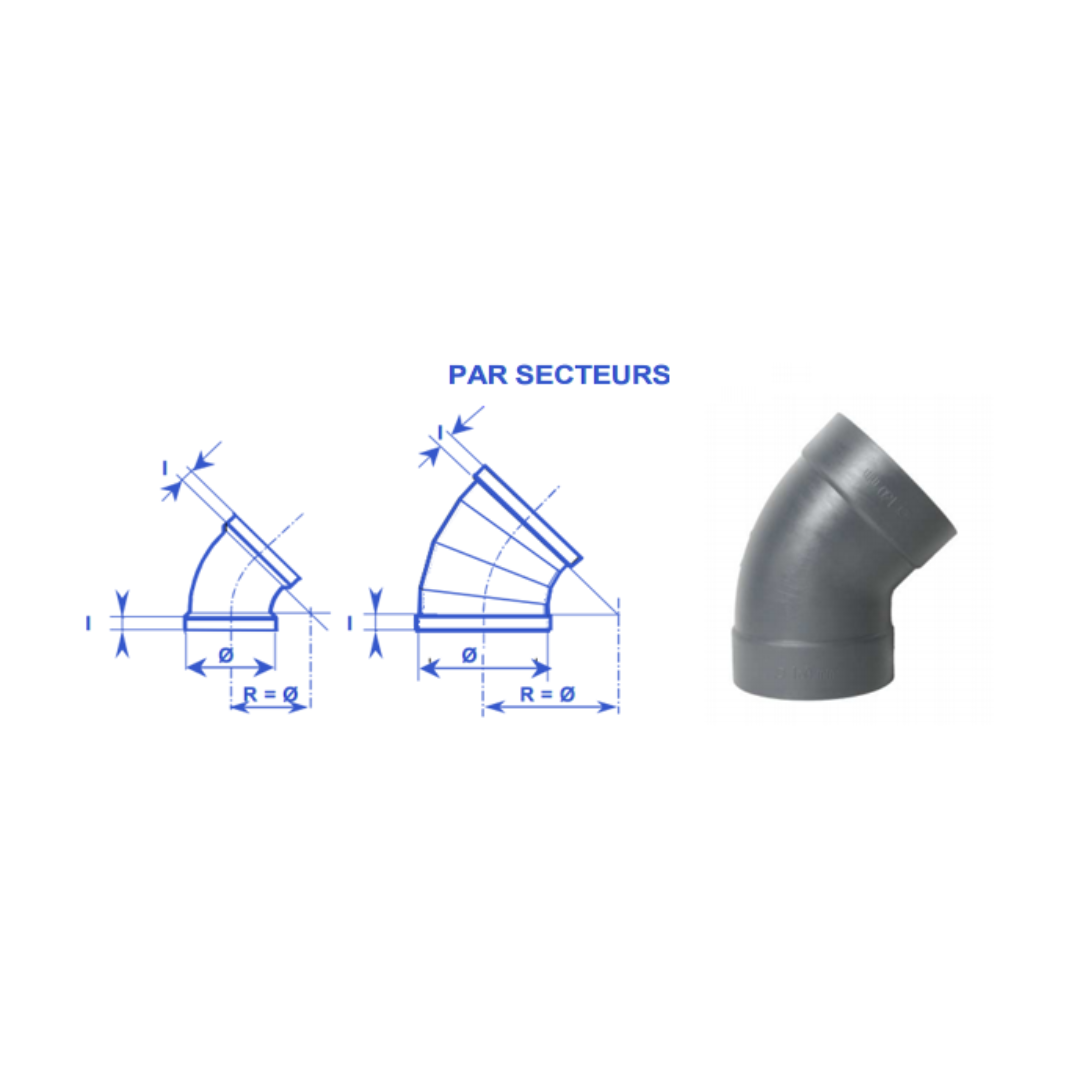

Coudes en PVC gris à 45° – Image 2
Coudes en PVC gris à 45° - Thumbnail Image 1
Coudes en PVC gris à 45° - Thumbnail Image 2

Coude à 45° en PVC gris M1, à raccordements femelle/femelle, pour changer la direction d’un réseau de ventilation tout en limitant les pertes de charge.

Cet élément équipe les réseaux d’extraction des laboratoires et des installations industrielles. Le diamètre et la compatibilité du PVC avec les substances transportées guident le choix de la référence.

Rayon de courbure : 1 diamètre

Diamètres catalogue : 75 à 400 mm

PVC gris classé M1

Raccordements femelle/femelle

demander un devis

Présentation du produit

Coude à 45° en PVC gris M1, à raccordements femelle/femelle, pour changer la direction d’un réseau de ventilation tout en limitant les pertes de charge.

Applications : réseaux d’extraction et de ventilation des laboratoires, installations industrielles, centres de recherche et salles propres. Le choix du PVC doit tenir compte des substances transportées, de leur concentration et de la température de service.

Référence Ø (mm) Masse (kg)
VA-COUDE45075 75 0,104
VA-COUDE45090 90 0,116
VA-COUDE45110 110 0,182
VA-COUDE45125 125 0,220
VA-COUDE45160 160 0,366
VA-COUDE45180 180 0,496
VA-COUDE45200 200 0,740
VA-COUDE45225 225 0,824
VA-COUDE45250 250 1,200
VA-COUDE45280 280 1,270
VA-COUDE45315 315 2,250
VA-COUDE45355 355 1,400
VA-COUDE45400 400 4,400

Rayon de courbure : 1 D. Coefficient de perte de charge annoncé : 0,20. Autres matières : PE, PP et PPs sur demande. Angles 15° et 30° également proposés en série injectée.

Dimensions complémentaires

Référence de notice Ø (mm) l (mm) Épaisseur (mm)
VA-COUDE4550 50 25 1,8
VA-COUDE4563 63 25 1,8
VA-COUDE4575 75 40 1,8
VA-COUDE4590 90 40 1,8
VA-COUDE45110 110 40 1,8
VA-COUDE45125 125 40 1,8
VA-COUDE45140 140 40 1,8
VA-COUDE45160 160 50 1,8
VA-COUDE45180 180 40 1,8
VA-COUDE45200 200 50 2,5
VA-COUDE45225 225 40 1,8
VA-COUDE45250 250 40 3,0
VA-COUDE45280 280 50 2,3
VA-COUDE45315 315 50 5,5
VA-COUDE45355 355 60 2,9
VA-COUDE45400 400 50 4,4
VA-COUDE45450 450 50 3,0
VA-COUDE45500 500 60 4,0
VA-COUDE45560 560 60 4,0
VA-COUDE45600 600 80 4,0
VA-COUDE45630 630 70 –
VA-COUDE45700 700 90 8,0
VA-COUDE45800 800 90 8,0
VA-COUDE45900 900 100 8,0
VA-COUDE451000 1000 100 8,0

Éléments livrés

Élément / référence Contenu de la livraison
Coudes en PVC à 45° Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Raccords et tubes PVC de diamètre compatible Assemblage du réseau de ventilation
VA-COLLE-INTER — colle PVC 1 L Collage des raccordements PVC selon le montage
VA-COLLE-INT125 — colle gel PVC 125 mL Collage des raccordements PVC selon le montage

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Documentation technique complémentaire Format : PDF
Extrait du catalogue 2026 — pages 63 à 67 Format : PDF

Conformité

Point de conformité Informations
Informations

PVC de ventilation classé M1
