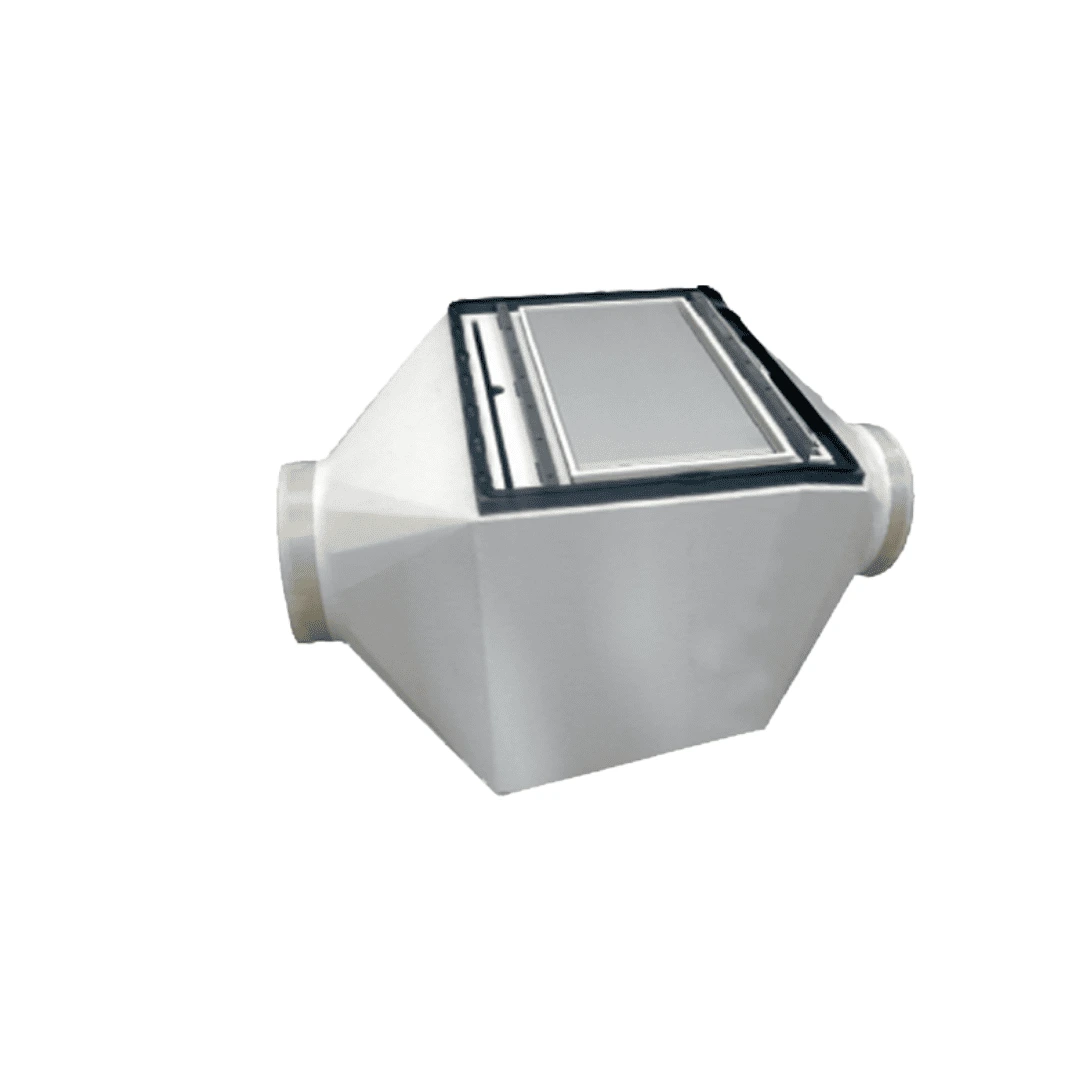

Caisson de filtration poussière HEPA H14 | F-CCAHE

Le caisson F-CCAHE est destiné à la filtration des poussières et des particules fines. Il associe un préfiltre G4 et un filtre HEPA H14, tous deux inclus. Cette version assure une filtration particulaire, sans étage de charbon actif. Le modèle se choisit selon le débit de votre installation. Fabrication en PVC blanc de 6 mm.

Débit jusqu’à 4 800 m³/h

PVC blanc, épaisseur 6 mm

Réalisation sur mesure sur demande

HEPA H14 et préfiltre G4 inclus

Installation en intérieur et extérieur

Fabrication sous 4 semaines

Présentation du produit

Le F-CCAHE associe deux niveaux de filtration complémentaires. Le préfiltre G4 retient les poussières les plus grossières et protège le filtre HEPA H14. L’étage HEPA assure ensuite la filtration des particules fines transportées par l’air extrait. Ces deux éléments filtrants sont inclus avec le caisson.

Ce caisson est dédié aux particules solides. Il ne comporte pas d’étage de charbon actif pour le traitement des gaz et vapeurs chimiques. Si votre application exige à la fois une filtration particulaire et un traitement chimique, choisissez la gamme associant charbon actif et HEPA H14.

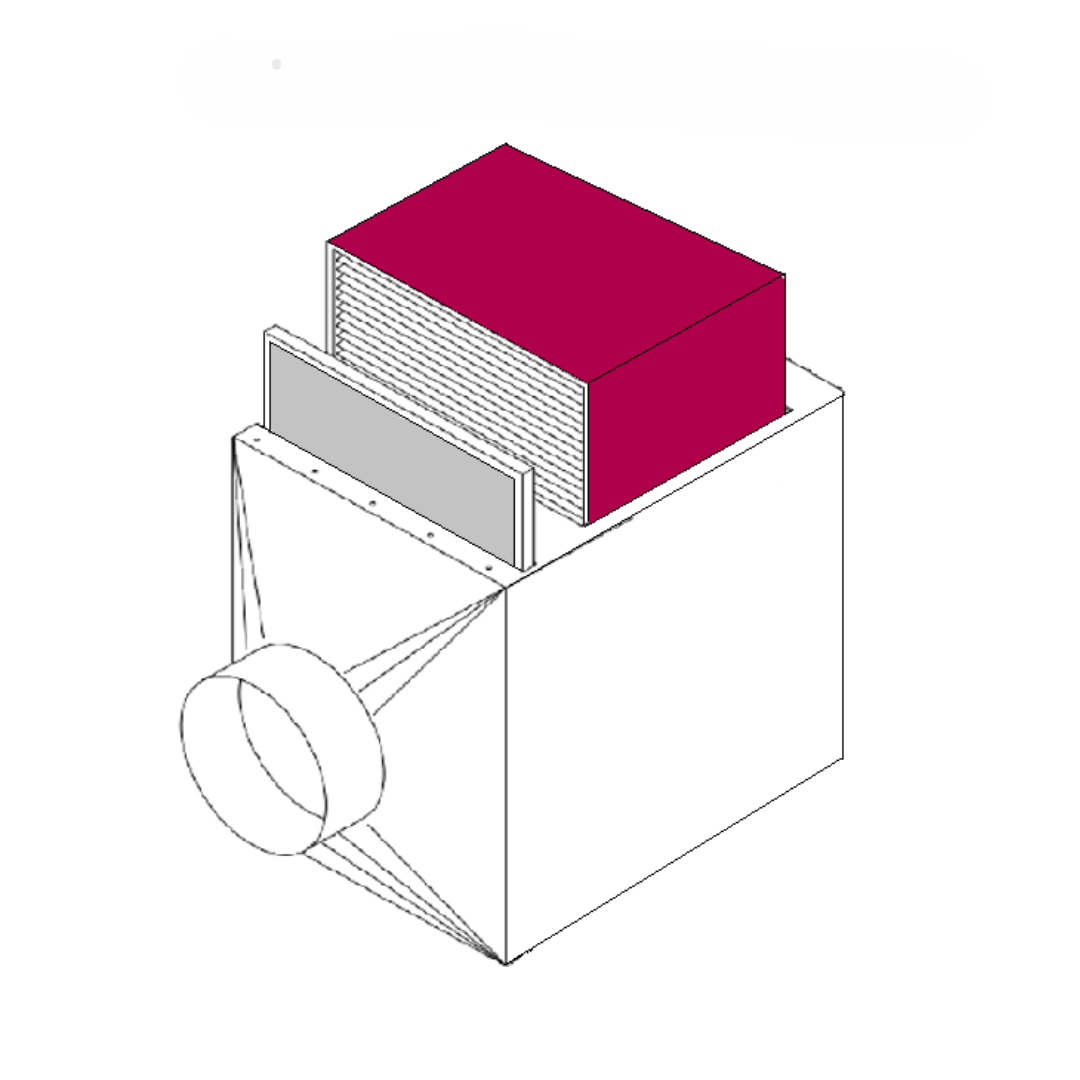

1. Préfiltre G4inclus
2. Filtre HEPA H14inclus

Construction et applications

Conception et matériaux

Nos caissons sont fabriqués en PVC blanc de 6 mm d’épaisseur. Des réalisations en PP ou en PPs-el sont disponibles sur demande, selon les contraintes de l’application. La géométrie des entrées et sorties est conçue pour limiter les pertes de charge.

Applications

Filtration particulaire pour réseaux de ventilation en laboratoire, industrie et environnements contrôlés, selon les exigences de l’installation et la nature des particules.

Intégration aéraulique

Prévus pour une installation en intérieur ou en extérieur, les caissons s’intègrent à un réseau de ventilation dimensionné pour le débit et les pertes de charge de l’ensemble. Prévoir un accès suffisant pour contrôler et remplacer les filtres. Les supports et accessoires sont à sélectionner selon l’implantation.

Définir votre besoin de filtration

Quel type de polluants souhaitez-vous traiter ?

Poussières et particules fines

Filtration particulaire HEPA H14Gamme à étudier : F-CCAHE

Retenir les poussières et les particules fines. La sélection finale dépend du débit et de la compatibilité avec votre application.

Gaz, vapeurs ou odeurs

Un traitement par charbon actifGamme à étudier : F-CCAE

Traiter les gaz et vapeurs avec un étage de charbon actif. La sélection finale dépend du débit et de la compatibilité avec votre application.

Deux traitements chimiques

Deux étages de charbon actifGamme à étudier : F-CCADE

Associer deux traitements chimiques dans un même caisson. La sélection finale dépend du débit et de la compatibilité avec votre application.

Gaz et particules

Charbon actif associé au HEPA H14Gamme à étudier : F-CCAExH

Traiter les polluants gazeux et retenir les particules fines. La sélection finale dépend du débit et de la compatibilité avec votre application.

Modèles, filtration et dimensions

Le modèle se choisit selon le débit à traiter, jusqu’à 4 800 m³/h dans la gamme présentée, les raccordements et l’espace disponible. Le dimensionnement de la ventilation doit tenir compte des pertes de charge du caisson et de ses filtres. Les références du préfiltre et du filtre HEPA dépendent du modèle retenu.

Gamme Débit maximal Filtres inclus Charbon actif
F-CCAHE 4 800 m³/h G4 + HEPA H14 Sans étage charbon

Vue d’ensemble de la gamme. Références, cotes et pertes de charge à consulter dans le tableau technique détaillé.

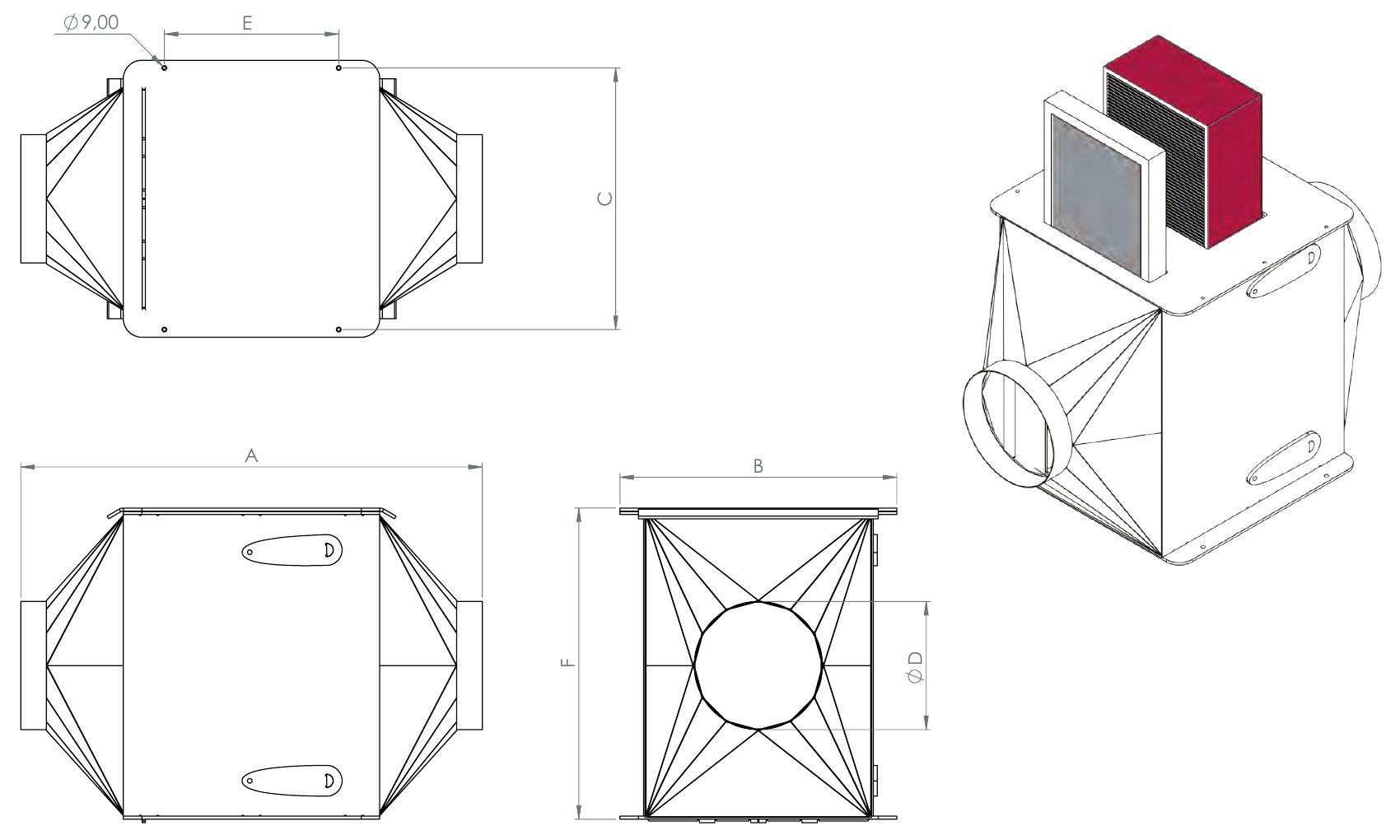

Référence Débit (m³/h) Préfiltre Filtre HEPA Perte de charge (Pa) Dimensions (mm)
A B C D (Ø) E F
F-CCAHE300 0–300 FA-G4-1 FA-H14.11 140 800 410 375 125 240 670
F-CCAHE600 300–600 FA-G4-1 FA-H14.11 170 900 410 375 200 340 670
F-CCAHE1100 600–1100 FA-G4-1 FA-H14.11 360 900 410 375 250 340 670
F-CCAHE2200 1100–2250 FA-G4-2 FA-H14.23 355 1050 740 720 315 340 670
F-CCAHE3000 2250–3000 FA-G4-2 HEPA H14 400 1100 1050 880 355 730 700
F-CCAHE4800 3000–4800 FA-G4-2 FA-H14.48 426 1100 1350 1340 400 410 700

Bien choisir et entretenir ses filtres

Comment choisir le modèle et les filtres ?

Le modèle se choisit selon le débit à traiter, jusqu’à 4 800 m³/h dans la gamme présentée, les raccordements et l’espace disponible. Le dimensionnement de la ventilation doit tenir compte des pertes de charge du caisson et de ses filtres. Les références du préfiltre et du filtre HEPA dépendent du modèle retenu.

Qu’est-ce qui est fourni ?

Caisson, préfiltre G4 et filtre HEPA H14. Aucun filtre à charbon actif pour cette version.

Quand contrôler ou remplacer les filtres ?

Surveillez l’encrassement du préfiltre et du filtre HEPA ainsi que les pertes de charge. Appliquez les consignes de contrôle et de remplacement propres à votre application.

En option

Réalisation en PP

Réalisation en PP

FA-PP

Réalisation en PPs-el

Réalisation en PPs-el

FA-PPs-el

Support de fixation murale

Support de fixation murale

VA-SUPFM

Lot de 2 pieds de fixation sol

Lot de 2 pieds de fixation sol

VA-EF600

Gyrophare d'alerte

Gyrophare d’alerte

Pressostat

Pressostat

Sac de remplacement

Sac de remplacement
(pour système BAG-IN / BAG-OUT)

Galerie de réalisations

Réalisation sur mesure 1Réalisation sur mesure 2Réalisation sur mesure 3Réalisation sur mesure 4Réalisation sur mesure 5Réalisation sur mesure 6Réalisation sur mesure 7Réalisation sur mesure 8

Éléments livrés

Élément / référence Contenu de la livraison
Caisson PVC blanc, épaisseur 8 mm, selon le modèle sélectionné.
Préfiltre G4 Fourni ; référence selon le tableau des modèles.
Filtre HEPA H14 Fourni ; référence selon le modèle.

Accessoires et options

En option

Réalisation en PP

Réalisation en PP

FA-PP

Réalisation en PPs-el

Réalisation en PPs-el

FA-PPs-el

Support de fixation murale

Support de fixation murale

VA-SUPFM

Lot de 2 pieds de fixation sol

Lot de 2 pieds de fixation sol

VA-EF600

Gyrophare d'alerte

Gyrophare d’alerte

Pressostat

Pressostat

Sac de remplacement

Sac de remplacement
(pour système BAG-IN / BAG-OUT)

Filtration HEPA et surveillance

Accessoire / référence Description et compatibilité
Filtre HEPA H14 Média en microfibre de verre avec cadre en acier galvanisé ; dimensions selon le caisson.
FA-BAG Option de remplacement des filtres par système Bag-in/Bag-out.
FA-BIBOR Sac de remplacement pour système Bag-in/Bag-out.
VA-MANO1000 Pressostat 0–1 000 Pa.
E-RDPA1000 Régulateur de pression avec afficheur et alarme.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Présentation des caissons de filtration

Présentation ECRO

Ouvrir sur YouTube ➔

Dimensionnement d’un caisson de filtration

Documents à télécharger

Document Informations et accès
Catalogue 2026 — caissons et sélection des filtres Pages 41 à 49 : modèles, dimensions, filtres et guide de choix.
Documentation caissons — révision 1, février 2026 Fiche technique DOC0519BR1.
Documentation caissons — édition antérieure Documentation technique de la série F-CCA.

Conformité

Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
