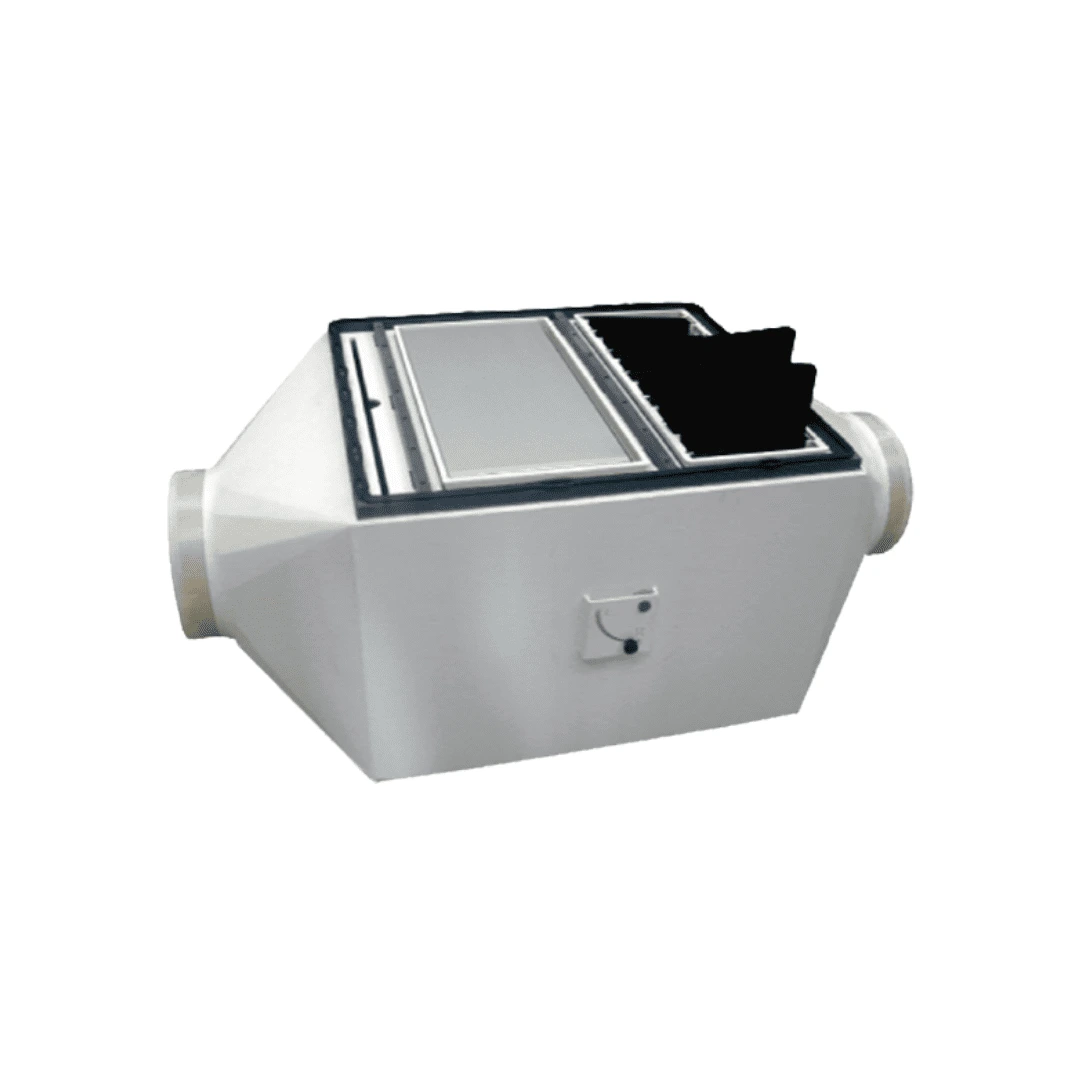

Caisson de filtration à charbon actif et HEPA H14 | F-CCAExH

Le caisson F-CCAExH combine un traitement des gaz et vapeurs par charbon actif avec une filtration des poussières et particules fines par HEPA H14. Le préfiltre G4 et le filtre HEPA H14 sont inclus. Seuls les filtres à charbon actif sont à ajouter, selon le débit et les polluants à capter. Fabrication en PVC blanc de 6 mm.

Débit jusqu’à 3000 m³/h

PVC blanc, épaisseur 6 mm

PP ou PPs-el sur demande

Préfiltre G4 inclus

Installation en intérieur et extérieur

Fabrication sous 4 semaines

Présentation du produit

Le F-CCAExH réunit dans un même caisson la préfiltration G4, un étage de charbon actif et la filtration HEPA H14. Le préfiltre retient les poussières les plus grossières. Le charbon actif est sélectionné pour les gaz et vapeurs de l’application, tandis que le filtre HEPA H14 assure la filtration des particules fines.

Cette version associe deux fonctions différentes : le traitement chimique par charbon actif et la filtration particulaire HEPA H14. Elle se distingue du F-CCADE, qui comporte deux étages de charbon actif, et du F-CCAHE, qui traite uniquement les poussières et particules.

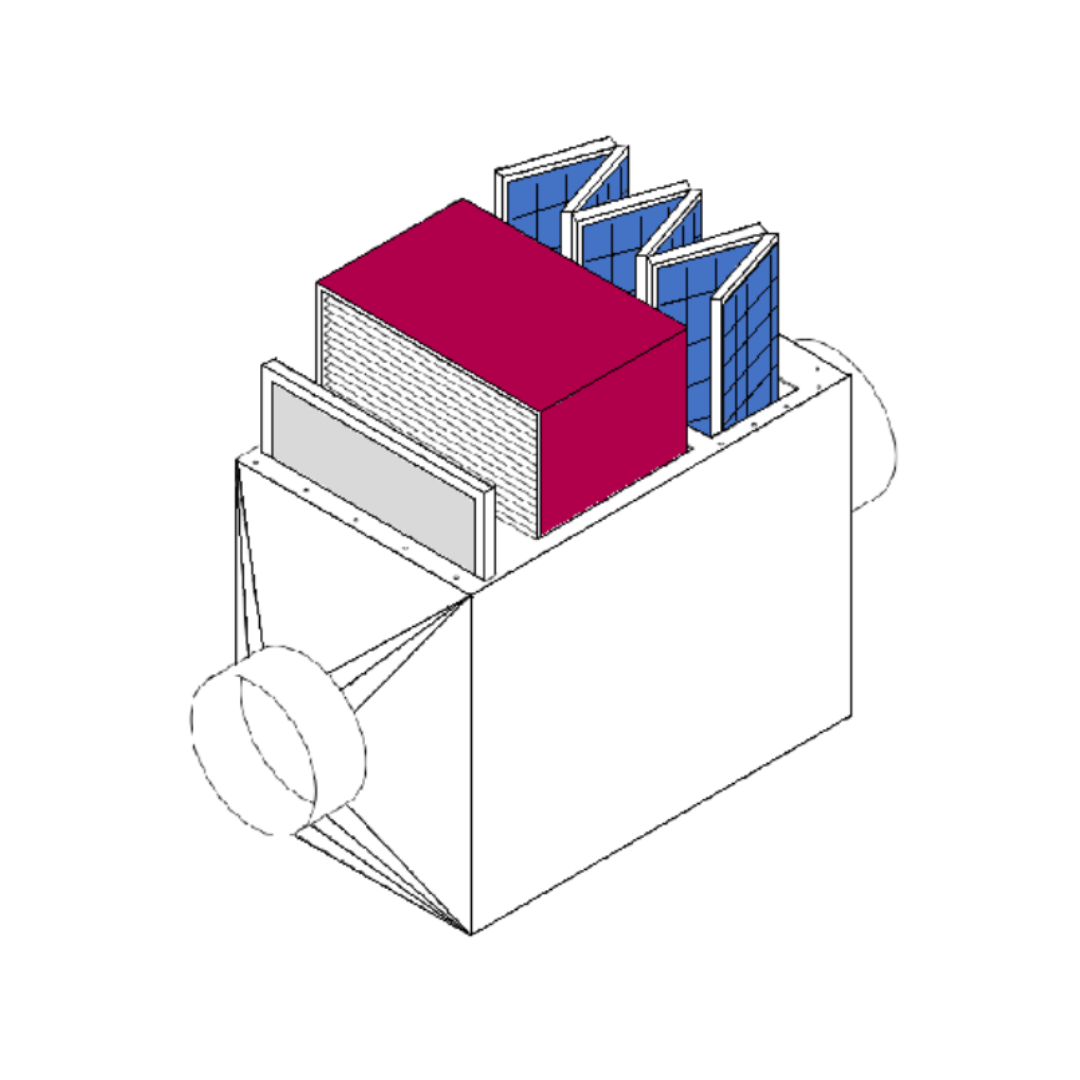

1. Préfiltre G4inclus
2. Charbon actifà ajouter
3. Filtre HEPA H14inclus

Construction et applications

Conception et matériaux

Nos caissons sont fabriqués en PVC blanc de 6 mm d’épaisseur. Des réalisations en PP ou en PPs-el sont disponibles sur demande, selon les contraintes de l’application. La géométrie des entrées et sorties est conçue pour limiter les pertes de charge.

Applications

Installations de laboratoire et procédés industriels nécessitant à la fois un traitement de polluants gazeux et une filtration particulaire. La compatibilité du charbon avec les substances utilisées doit être validée.

Intégration aéraulique

Prévus pour une installation en intérieur ou en extérieur, les caissons s’intègrent à un réseau de ventilation dimensionné pour le débit et les pertes de charge de l’ensemble. Prévoir un accès suffisant pour contrôler et remplacer les filtres. Les supports et accessoires sont à sélectionner selon l’implantation.

Définir votre besoin de filtration

Quel type de polluants souhaitez-vous traiter ?

Poussières et particules fines

Filtration particulaire HEPA H14Gamme à étudier : F-CCAHE

Retenir les poussières et les particules fines. La sélection finale dépend du débit et de la compatibilité avec votre application.

Gaz, vapeurs ou odeurs

Un traitement par charbon actifGamme à étudier : F-CCAE

Traiter les gaz et vapeurs avec un étage de charbon actif. La sélection finale dépend du débit et de la compatibilité avec votre application.

Deux traitements chimiques

Deux étages de charbon actifGamme à étudier : F-CCADE

Associer deux traitements chimiques dans un même caisson. La sélection finale dépend du débit et de la compatibilité avec votre application.

Gaz et particules

Charbon actif associé au HEPA H14Gamme à étudier : F-CCAExH

Traiter les polluants gazeux et retenir les particules fines. La sélection finale dépend du débit et de la compatibilité avec votre application.

Modèles, filtration et dimensions

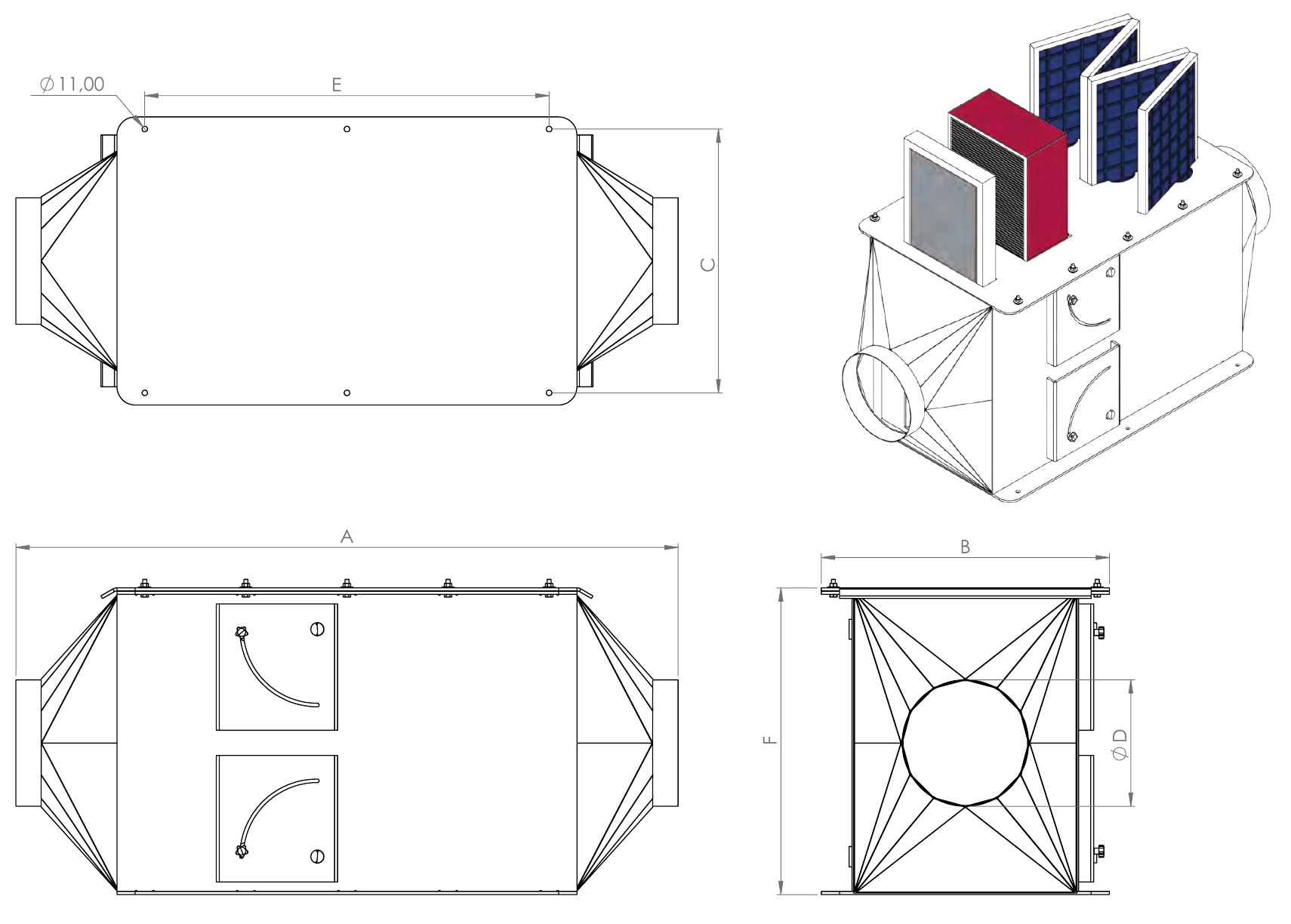

Schéma coté — Caissons à charbon actif et HEPA H14

Caissons à charbon actif et HEPA H14 — cliquer pour agrandir.

Sélectionnez le modèle selon le débit à traiter, jusqu’à 3 000 m³/h dans la gamme présentée. Ajoutez ensuite les filtres à charbon actif compatibles : leur quantité et leur format dépendent du modèle, et leur média dépend des polluants. Le préfiltre G4 et le filtre HEPA H14 sont fournis avec le caisson.

Gamme Débit maximal Filtres inclus Charbon actif
F-CCAExH 3 000 m³/h G4 + HEPA H14 À ajouter selon modèle

Vue d’ensemble de la gamme. Références, cotes et pertes de charge à consulter dans le tableau technique détaillé.

Référence Débit (m³/h) Préfiltre Filtre HEPA Nb charbons Perte de charge (Pa) Dimensions (mm)
A B C D (Ø) E F
F-CCAE300H 0–300 FA-G4-1 FA-H14.11 1 190 1050 410 375 125 290 670
F-CCAE600H 300–600 FA-G4-1 FA-H14.11 2 220 1050 410 375 125 290 670
F-CCAE900H 600–900 FA-G4-1 FA-H14.11 3 320 1220 410 375 250 350 670
F-CCAE1100H 900–1100 FA-G4-1 FA-H14.11 4 410 1300 540 510 250 390 670
F-CCAE1500H 1100–1500 FA-G4-1 FA-H14.23 5 360 1300 710 685 250 345 670
F-CCAE2400H 1500–2400 FA-G4-2 HEPA H14 8 520 1300 740 685 315 620 670
F-CCAE3000H 2400–3000 FA-G4-2 FA-H14.48 10 350 1600 725 780 355 735 700

La perte de charge indiquée est la perte initiale du caisson complet. Les dimensions sont exprimées en millimètres ; D désigne le diamètre de raccordement.

Les filtres à charbon actif sont à commander séparément, selon le modèle de caisson et le traitement recherché.

Bien choisir et entretenir ses filtres

Comment choisir le modèle et les filtres ?

Sélectionnez le modèle selon le débit à traiter, jusqu’à 3 000 m³/h dans la gamme présentée. Ajoutez ensuite les filtres à charbon actif compatibles : leur quantité et leur format dépendent du modèle, et leur média dépend des polluants. Le préfiltre G4 et le filtre HEPA H14 sont fournis avec le caisson.

Qu’est-ce qui est fourni ?

Caisson, préfiltre G4 et filtre HEPA H14. Filtres à charbon actif adaptés au modèle et aux polluants.

Quand contrôler ou remplacer les filtres ?

Contrôlez régulièrement les filtres et surveillez les pertes de charge pour suivre leur encrassement. Pour les versions à charbon actif, la saturation chimique ne se déduit pas de la seule perte de charge : le suivi et le remplacement du média dépendent des substances, de leur concentration et des conditions d’utilisation.

En option

Réalisation en PP

Réalisation en PP

FA-PP

Réalisation en PPs-el

Réalisation en PPs-el

FA-PPs-el

Support de fixation murale

Support de fixation murale

VA-SUPFM

Lot de 2 pieds de fixation sol

Lot de 2 pieds de fixation sol

VA-EF600

Gyrophare d'alerte

Gyrophare d’alerte

Pressostat

Pressostat

Sac de remplacement

Sac de remplacement
(pour système BAG-IN / BAG-OUT)

Exemples de réalisations sur mesure

Illustrations de configurations spécifiques ; les équipements représentés dépendent de la réalisation commandée.

Caisson de filtration sur mesure — exemple 1Caisson de filtration sur mesure — exemple 2Caisson de filtration sur mesure — exemple 3Caisson de filtration sur mesure — exemple 4Caisson de filtration sur mesure — exemple 5Caisson de filtration sur mesure — exemple 6Caisson de filtration sur mesure — exemple 7Caisson de filtration sur mesure — exemple 8

Éléments livrés

Élément / référence Contenu de la livraison
Caisson PVC blanc, épaisseur 8 mm, selon le modèle sélectionné.
Préfiltre G4 Fourni ; référence selon le tableau des modèles.
Filtre HEPA H14 Fourni ; référence selon le modèle.

Filtres à charbon actif à commander séparément.

Accessoires et options

En option

Réalisation en PP

Réalisation en PP

FA-PP

Réalisation en PPs-el

Réalisation en PPs-el

FA-PPs-el

Support de fixation murale

Support de fixation murale

VA-SUPFM

Lot de 2 pieds de fixation sol

Lot de 2 pieds de fixation sol

VA-EF600

Gyrophare d'alerte

Gyrophare d’alerte

Pressostat

Pressostat

Sac de remplacement

Sac de remplacement
(pour système BAG-IN / BAG-OUT)

Filtres à charbon actif

Choisir le média en fonction du traitement. Filtres en plaques : 287 × 592 × 22 mm.

Traitement & visuel Filtre en plaque
Acides
Acides
FA-FRA
Solvants
Solvants
FA-FRS
Odeurs
Odeurs
FA-FRO
Formaldéhyde
Formaldéhyde
FA-FRF
Mercure
Mercure
FA-FRM
Radioisotopes
Radioisotopes
FA-FRIRA
Ammoniaque
Ammoniaque
FA-FRAM

Un traitement du sulfure d’hydrogène peut être étudié sur demande. Le guide de sélection des charbons est disponible dans l’extrait catalogue.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Ressources vidéo

Documents à télécharger

Document Informations et accès
Catalogue 2026 — caissons et sélection des filtres Pages 41 à 49 : modèles, dimensions, filtres et guide de choix.
Documentation caissons — révision 1, février 2026 Fiche technique DOC0519BR1.
Documentation caissons — édition antérieure Documentation technique de la série F-CCA.
FA-FRA — Acides Caractéristiques et recommandations du filtre à charbon actif.
FA-FRS — Solvants Caractéristiques et recommandations du filtre à charbon actif.
FA-FRO — Odeurs Caractéristiques et recommandations du filtre à charbon actif.
FA-FRIRA — Radioisotopes Caractéristiques et recommandations du filtre à charbon actif.
