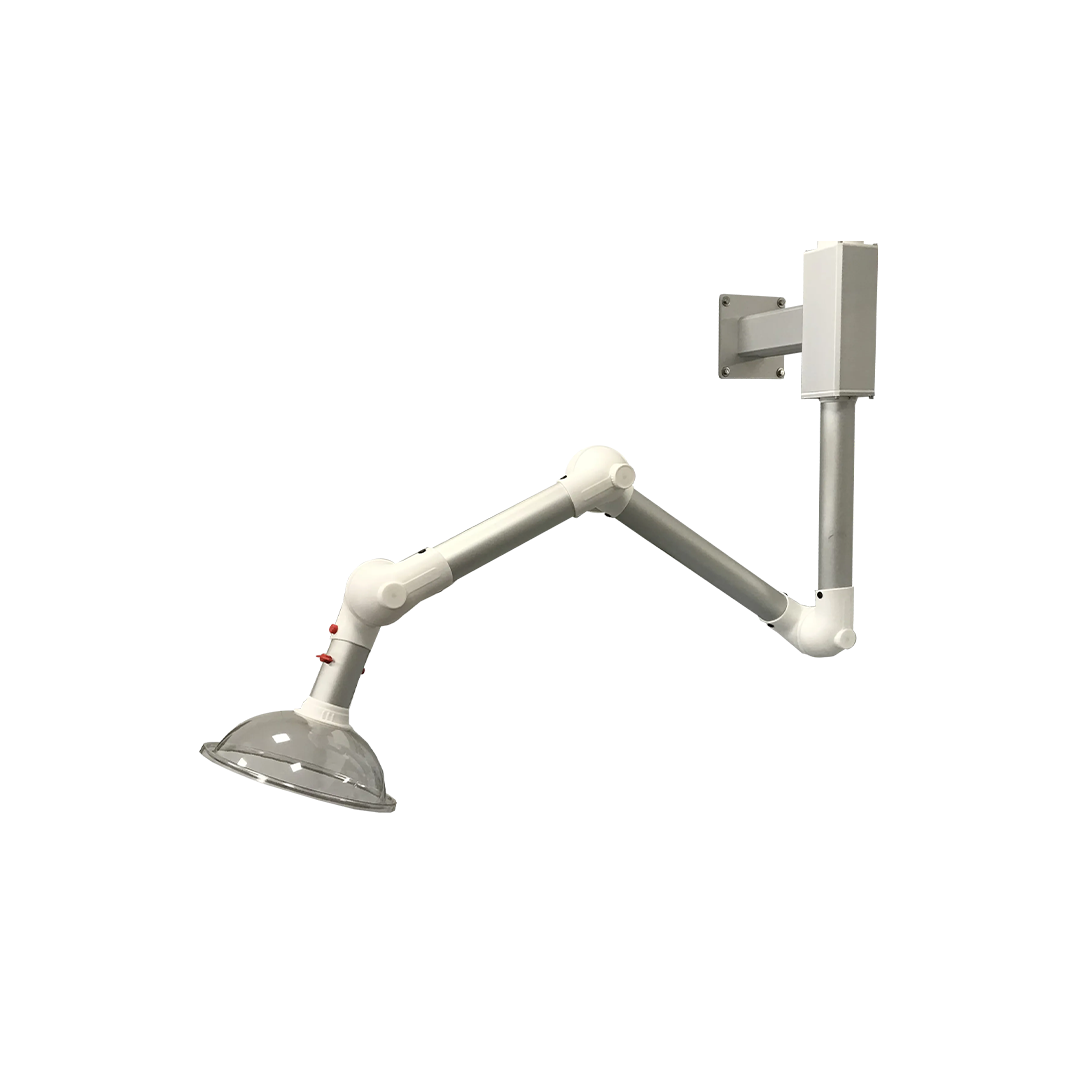

Bras aluminium à 3 articulations en PP, Ø75 mm, jusqu’à 200 m³/h. Versions murale, plafond et plafond avec support de 2 m.
La coupole permet de capter les poussières, fumées, vapeurs et gaz à proximité de leur émission. Le bras se raccorde à une ventilation adaptée au poste de travail et aux polluants extraits.
Bras de captation à la source des poussières, fumées, vapeurs et gaz sur les postes de travail. Ils contribuent à limiter la dispersion des polluants dans le local et doivent être raccordés à un ventilateur ou à un système de ventilation adapté au débit et aux substances extraites.
Disponibles en montage mural ou plafond, ces bras sont destinés notamment aux laboratoires, écoles, facultés, centres de recherche, industries électroniques, ongleries et postes de travail en salle blanche, sous réserve d’adéquation des matériaux aux polluants captés.
Leur conception à faible perte de pression contribue à limiter le bruit aéraulique et la consommation énergétique. Plusieurs dispositifs d’extraction peuvent être combinés dans une installation. Le dimensionnement du réseau et du ventilateur reste à adapter à l’installation.
| Référence | Description |
|---|---|
| B-3AALUFM75 | Aluminium, Ø75 mm, fixation murale |
| B-3AALUFP75 | Aluminium, Ø75 mm, fixation plafond |
| B-3AALUFP75-2M | Aluminium, Ø75 mm, fixation plafond avec support de 2 m inclus |
| Caractéristique | Valeur |
|---|---|
| Constitution | Tubes en aluminium, articulations en polypropylène ; 3 articulations |
| Diamètre du tube | 75 mm |
| Coupole transparente | Transparente |
| Débit extrait | Jusqu’à 200 m³/h |
| Angle maximal du corps principal | 135° |
| Rayon de couverture efficace | 1 240 mm |
| Rotation | 360° pour la version plafond |
| Sortie du bras | Ø100 mm mâle |
| Support plafond standard | Longueur 925 mm |
| Support plafond long | 2 m pour B-3AALUFP75-2M |
| Implantation recommandée | Distance plafond / plan de travail d’environ 2 300 mm ; schéma avec tolérance ±5 % |
La notice détaille le montage mural et plafond, les assemblages, la visserie et le raccordement au conduit de ventilation. La première articulation comporte un ressort ; les poignées permettent le serrage des articulations et le réglage du flux d’air au niveau de la hotte. Le support plafond peut être recoupé selon la procédure de la notice.
La notice indique une hauteur plafond / plan de travail de 1 740 à 3 040 mm et une distance entre l’extrémité du support et le plan de travail de 750 à 2 050 mm. Après raccordement, mettre en marche la ventilation et régler le débit. Vérifier l’installation avant utilisation ; le bras peut être replié après arrêt du ventilateur.
| Élément / référence | Contenu de la livraison |
|---|---|
| Support de fixation | 1 support mural ou plafond selon référence |
| Corps principal | 1 bras d’extraction Ø75 mm |
| Coupole | 1 coupole transparente |
| Visserie et outils | 1 clé Allen de 6 mm ; 4 vis à six pans creux M6 × 35 ; 4 vis cruciformes |
| Version murale | 1 clé Allen de 5 mm et 4 vis à six pans creux M8 × 30 ; 4 vis supplémentaires pour les supports muraux |
Support de 2 m inclus avec B-3AALUFP75-2M. Les outils de perçage et de montage nécessaires sont détaillés dans la notice.
| Accessoire / référence | Description et compatibilité |
|---|---|
| B-TALU2M | Support aluminium plafond hauteur 2 m pour bras Ø75 mm ; inclus dans B-3AALUFP75-2M |
Aucun logiciel n’est proposé au téléchargement dans cette rubrique.
Aucune vidéo n’est proposée dans cette rubrique.
| Document | Informations et accès |
|---|---|
| Notice bras aluminium mural et plafond Ø75 mm — Rev3/Fr/2026 | Télécharger le PDF |
Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
