Série PA
Les ventilateurs centrifuges PA sont de construction Hybride. La volute est injectée en PE et peut être proposée en orientation LG et RD dans 8 positions.
La turbine à action est réalisée en inox 316 et équilibrée en statique ainsi qu'en dynamique. Leur utilisation est particulièrement adaptée à l'extraction de vapeurs corrosives sur les armoires de stockage et ventilation de hottes. Ils sont livrés en standard équipés de moteurs IP55 monophasés ou triphasés, montés hors du flux d'air sur une chaise métallique peinte époxy.
Support moteur en acier traité verni époxy ou inox. Moteur forme B5 montage 5 et visserie en acier inox

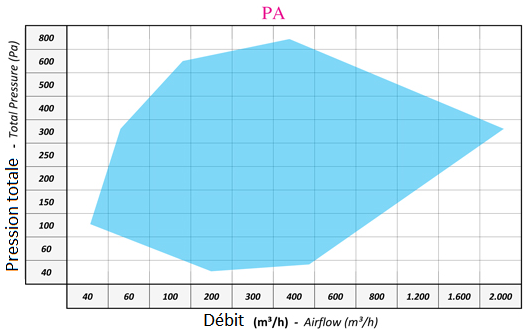

Débit de 40 à 2000 m3/h
Volute injectée en PE
Turbine à action en Inox
Disponible en version ATEX pour les zones gaz ou poussières
Télécharger les dessins dwg de la série PA
 |

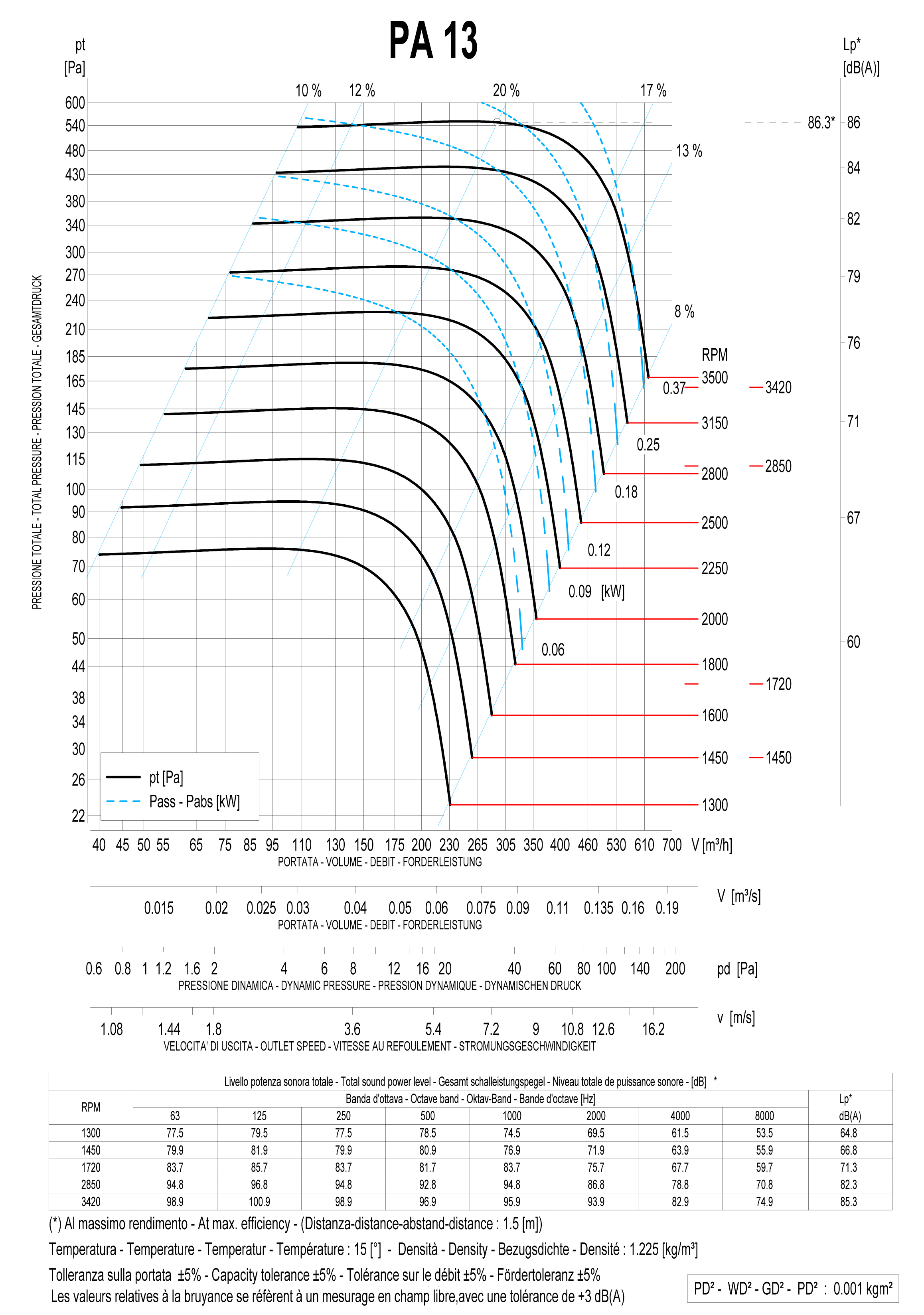

PA13 |
|

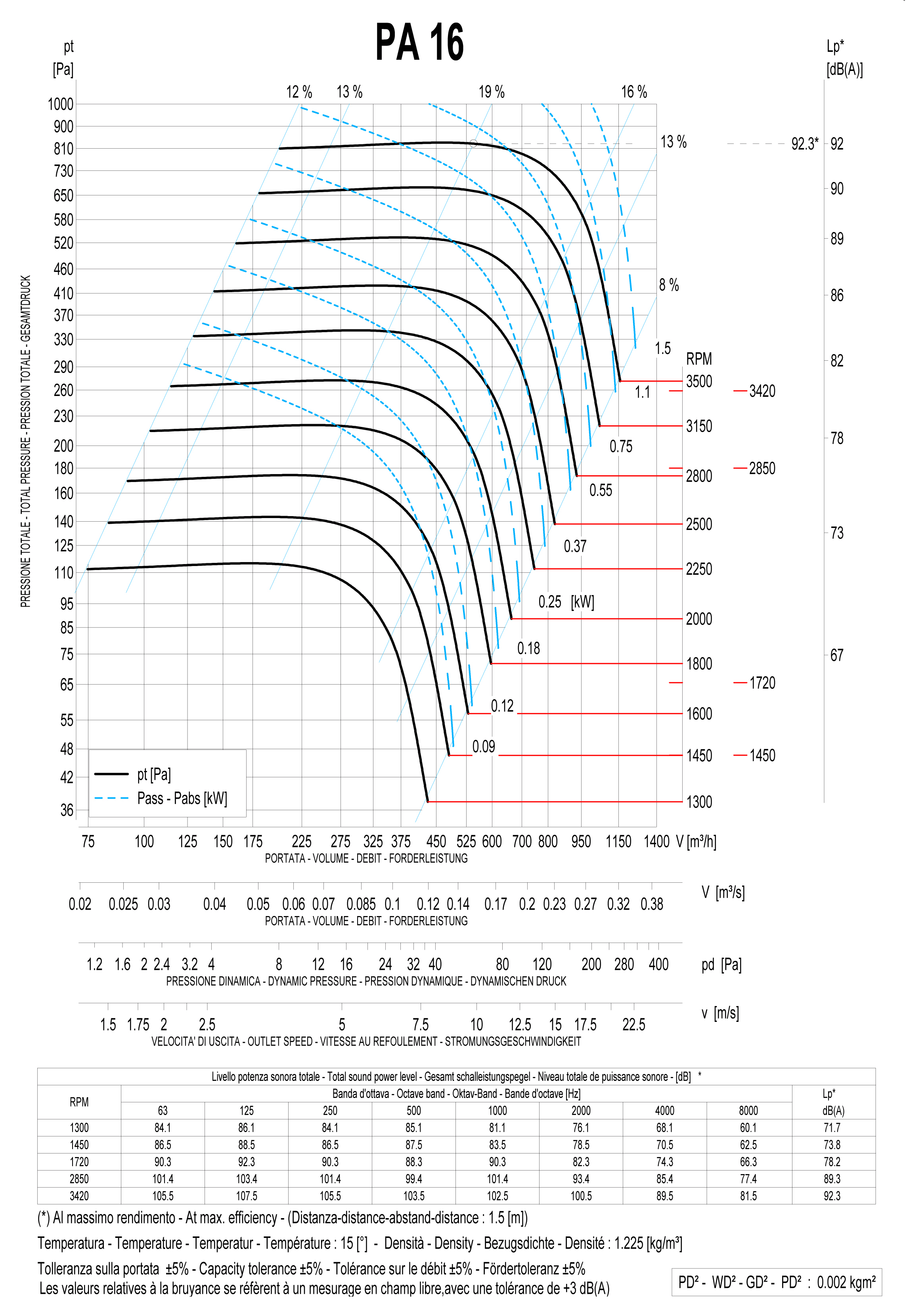

PA16 |
|

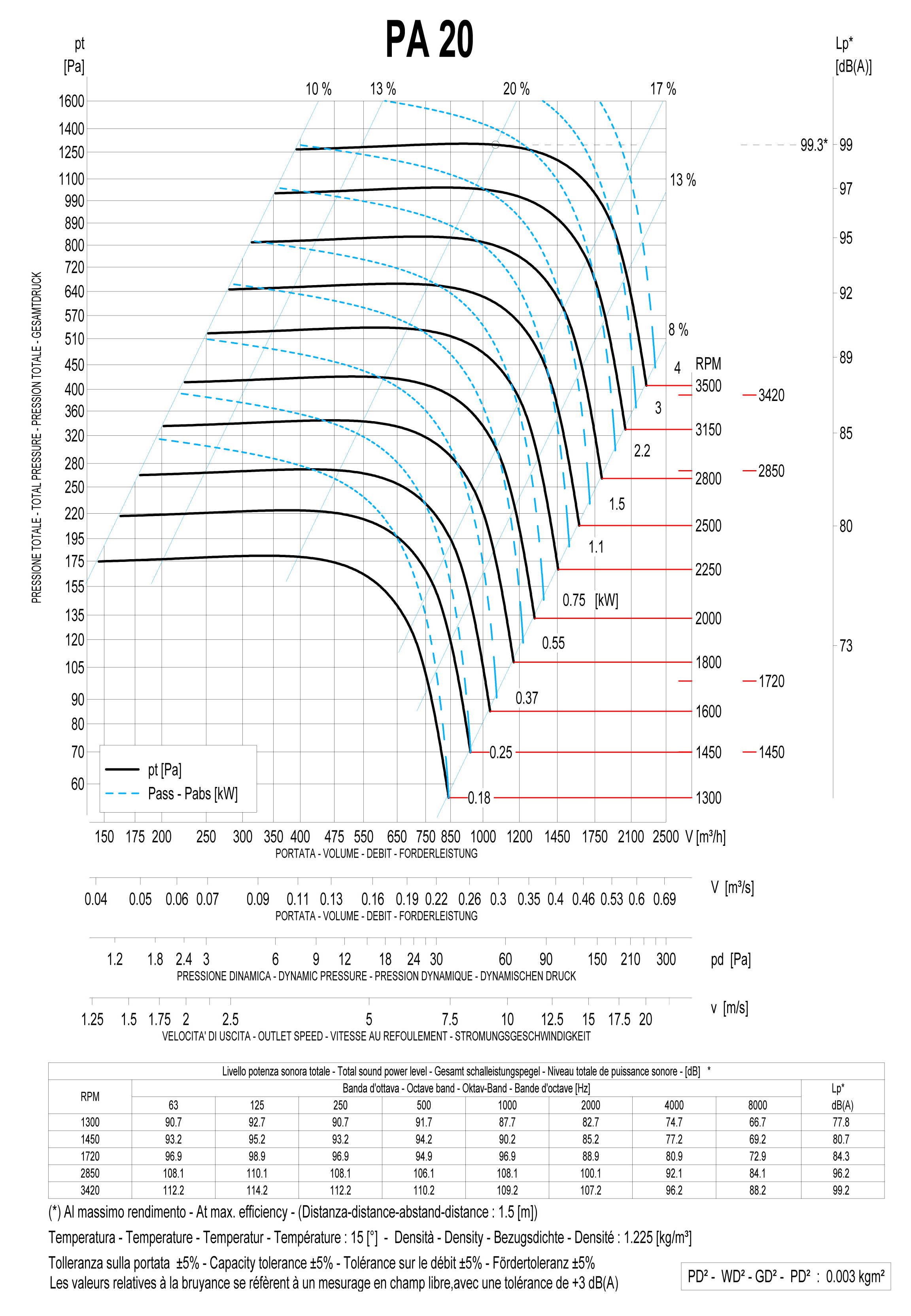

PA20 |
Série PA

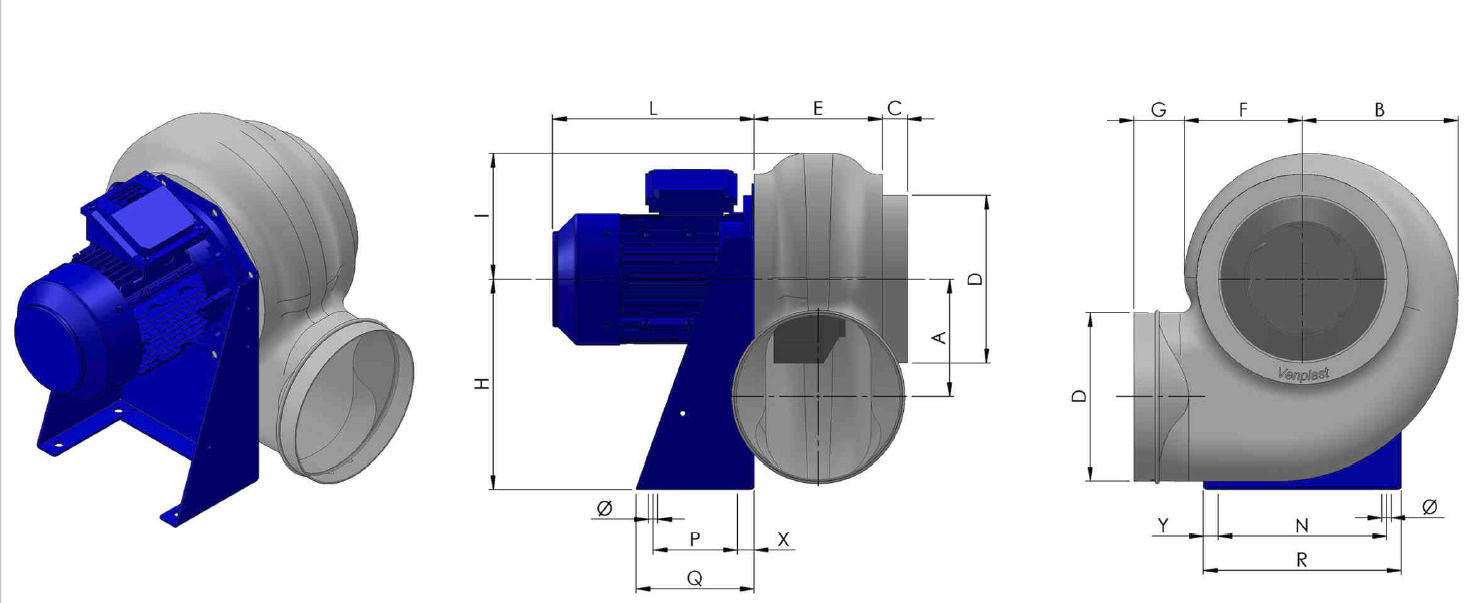

| Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | Y | X |
Ø | Kg * | Kg ** |
| PA132 | 63 | 0.18 | 2800 | 90 | 125 | 25 | 125 | 110 | 94 | 55 | 170 | 110 | 190 | 210 | 50 | 85 | 235 | 12.5 | 17.5 | 11 | 5.5 | 14 |
| PA134 | 63 | 0.12 | 1400 | 90 | 125 | 25 | 125 | 110 | 94 | 55 | 170 | 110 | 190 | 210 | 50 | 85 | 235 | 12.5 | 17.5 | 11 | 5 | 13 |
| PA162 | 71 | 0.37 | 2800 | 110 | 140 | 30 | 140 |
125 | 123 | 55 | 205 | 130 | 220 | 240 | 80 | 120 | 270 | 15 | 20 | 11 | 8.5 | 19 |
| PA164 | 63 | 0.12 | 1400 | 110 | 140 | 30 | 140 |
125 | 123 | 55 | 205 | 130 | 190 | 240 | 80 | 120 | 270 | 15 | 20 | 11 | 8 | 16 |
| PA202 | 80 |
1.10 | 2800 | 140 | 185 | 30 | 200 | 155 | 140 | 60 | 250 | 150 | 260 | 200 | 100 | 140 | 235 | 17.5 | 20 | 11 | 18 | 33 |
| PA204 | 71 | 0.25 | 1400 | 140 | 274 | 30 | 200 | 155 | 140 | 60 | 250 | 150 | 210 | 200 | 100 | 140 | 235 | 17.5 | 20 | 11 | 10 | 21 |
| * Montage standard ** Montage ATEX | ||||||||||||||||||||||
