Servomoteur Belimo LMC24A

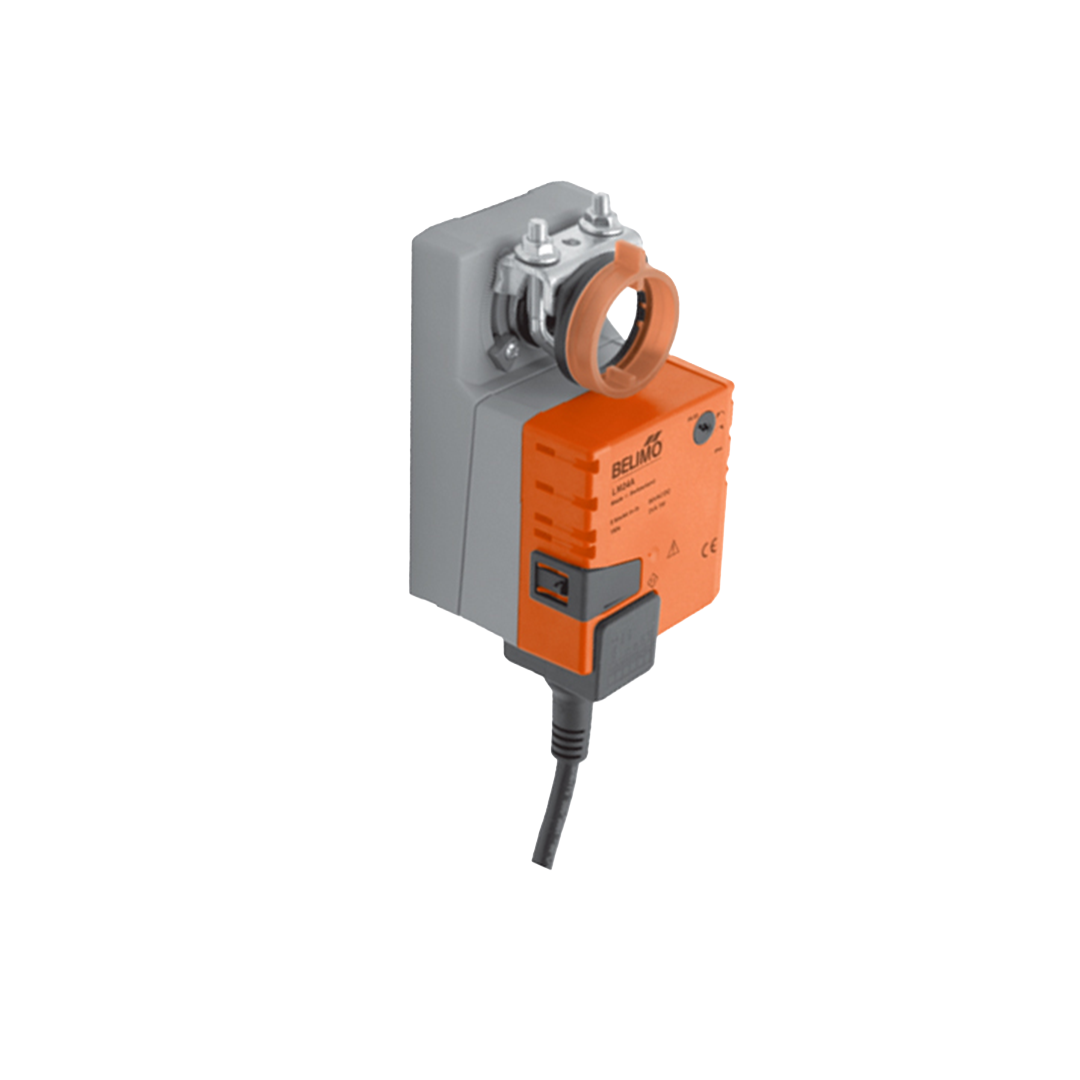

Servomoteur Belimo LMC24A – Image 1

Servomoteurs rotatifs 24 V et 230 V pour registres de ventilation : commande tout ou rien, 3 points, modulante et modèles avec ressort de rappel.

6 références Belimo sélectionnées par COMELEC

Commandes TOR, 3 points ou modulantes 2–10 V

Alimentation 24 V AC/DC ou secteur selon modèle

Temps de course de 2,5 s à 35 s pour les modèles LMC/LMQ

demander un devis

Présentation du produit

Servomoteurs rotatifs 24 V et 230 V pour registres de ventilation : commande tout ou rien, 3 points, modulante et modèles avec ressort de rappel.

COMELEC propose une sélection de six servomoteurs Belimo pour la motorisation des registres et clapets de ventilation. Selon les besoins de l’installation, choisissez une alimentation 24 V ou 230 V, une commande TOR / 3 points ou proportionnelle 2–10 V, un fonctionnement ultra-rapide ou un modèle à ressort de rappel. Comparez les références ci-dessous pour identifier le moteur adapté à votre application. Vérifiez le couple requis, la compatibilité de l’axe et le mode de commande avant sélection.

EA-MOTBLMC24A | LMC24A

Servomoteur Belimo LMC24A (réf. ECRO : EA-MOTBLMC24A) pour motorisation des registres et clapets de ventilation. Alimentation 24 V AC/DC, pilotage tout ou rien (TOR) ou 3 points, couple de 5 Nm sans ressort de rappel.

Référence ECRO / Modèle EA-MOTBLMC24A | Belimo LMC24A
Alimentation 24 V AC/DC
Type de commande TOR / 3 points
Couple nominal 5 Nm
Temps de course 35 s / 90°
Fonction de sécurité Sans ressort
Indice de protection IP54
Câblage Câble PVC 1 m
Débrayage manuel Bouton-poussoir verrouillable
Entraînement mécanique Pince universelle pour axe 6–20 mm
Sens de rotation Sélectionnable

Choisir le bon moteur

  • Commande TOR ou 3 points : LMC230A (secteur) ou LMC24A (24 V).
  • Régulation proportionnelle très rapide : LMQ24A-SR : entrée 2–10 V, recopie 2–10 V, course 2,5 s / 90°.
  • Retour de position par contact : LMC230A-S : contact auxiliaire à préciser selon la fiche fabricant.
  • Retour mécanique en cas de coupure : LF230S ou LF24-S : modèles avec ressort de rappel.

Comparatif des six références

Réf. ECRO Belimo Alim. Commande Couple Course Spécificité
EA-MOTBLMC230A LMC230A 100–240 V AC TOR / 3 points 5 Nm 35 s / 90° Sans ressort
EA-MOTBLMC24A LMC24A 24 V AC/DC TOR / 3 points 5 Nm 35 s / 90° Sans ressort
EA-MOTR24B LMQ24A-SR 24 V AC/DC Modulant 2–10 V 4 Nm 2,5 s / 90° Recopie 2–10 V
EA-MOTTORFC230 LMC230A-S 100–240 V AC TOR / 3 points 5 Nm 35 s / 90° Contact auxiliaire
EA-MOTTORMR230S LF230S 230 V AC TOR 4 Nm 75 s / 90° Ressort + contact
EA-MOTTORRC24B LF24-S 24 V AC TOR 4 Nm 75 s / 90° Ressort + contact

Important : les valeurs LF230S / LF24-S et les caractéristiques exactes du contact auxiliaire doivent être confirmées avec les fiches fabricant avant publication. Les durées de fonctionnement motorisé et de retour ressort doivent être indiquées séparément.

Éléments livrés

Élément / référence Contenu de la livraison
Tés à 45° et 90° en PVC gris M1 Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Les informations sur les accessoires de ce produit ne sont pas renseignées dans cette rubrique.

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Document Informations et accès
Télécharger le catalogue ECRO 2026 (PDF) Télécharger le PDF

Conformité

Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
