La gamme Jaguar regroupe cinq séries de variateurs : LFT, VXG, VXH (HVAC), VXR et CUB. Elles répondent à des usages différents, du levage au traitement d’air, en passant par la manutention et la commande de machines.
Le choix s’effectue selon l’application, la puissance du moteur, l’alimentation disponible et les fonctions de commande nécessaires. Les possibilités de communication et les niveaux de protection varient d’une série à l’autre.
Les variateurs Jaguar permettent de choisir une solution selon l’application, la puissance, l’alimentation et les fonctions de commande nécessaires. Les caractéristiques ne sont pas communes à toutes les séries.
LFT : dédié au levage de personnes, en boucle ouverte ou fermée, de 5,5 à 22 kW en triphasé 400 V ; compatible avec une alimentation par batterie.
VXG : variateur multifonction à contrôle vectoriel ou V/F pour le levage, la manutention et les procédés industriels, de 0,37 à 710 kW en triphasé.

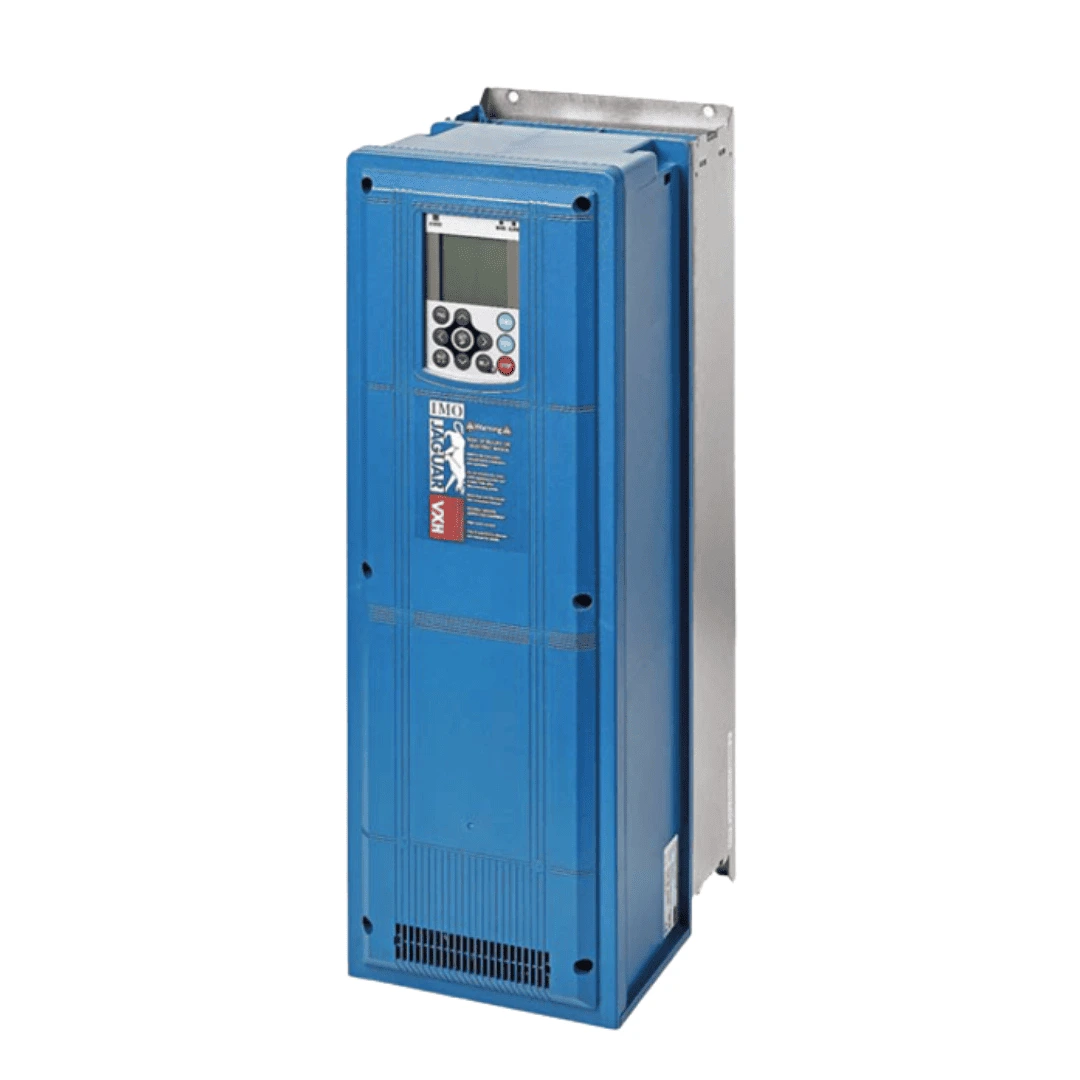

VXH (HVAC) : conçu pour les unités de traitement d’air, ventilateurs et pompes, avec intégration BMS ou fonctionnement autonome, automates, horloge et quatre contrôleurs PID ; de 0,75 à 710 kW en triphasé.
VXR : format compact et contrôle vectoriel du couple, de 0,37 à 2,2 kW en monophasé 230 V et de 0,37 à 15 kW en triphasé 230 ou 400 V.
CUB : commande compacte pour convoyeurs, ventilateurs, pompes et machines alimentaires, de 0,37 à 4 kW en triphasé et de 0,37 à 2,2 kW en monophasé.
| Caractéristique | Détail |
|---|---|
| LFT | Levage de personnes |
| VXG | Contrôle multifonction pour les procédés |
| VXH | Applications HVAC et gestion technique du bâtiment |
| VXR | Contrôle vectoriel du couple en format compact |
| CUB | Commande compacte d’équipements industriels |
| Série | Puissances indiquées | Application principale |
|---|---|---|
| LFT | 5,5–22 kW ; triphasé 400 V | Levage de personnes |
| VXG | 0,37–710 kW ; triphasé | Levage, manutention, procédés |
| VXH | 0,75–710 kW ; triphasé | HVAC, ventilation, pompage |
| VXR | 0,37–2,2 kW mono 230 V ; 0,37–15 kW tri 230/400 V | Contrôle vectoriel du couple |
| CUB | 0,37–2,2 kW mono ; 0,37–4 kW tri | Commande compacte de machines |
| Série | Puissance du schéma |
|---|---|
| CUB | 0,4 à 4 kW |
| VXR | 0,4 à 15 kW |
| VXG | 0,37 à 710 kW |
Le schéma arrondit à 0,4 kW le bas de plage de CUB et VXR ; les fiches détaillées indiquent 0,37 kW.
| Série | Puissance |
|---|---|
| VXH | 0,75 à 710 kW |
| VXA | 0,75 à 710 kW |
| LFT | 5,5 à 22 kW |
VXA figure dans le schéma général du fabricant ; les modèles de la gamme proposée ici sont LFT, VXG, VXH, VXR et CUB.
Le détail des éléments livrés avec ce produit n’est pas renseigné dans cette rubrique.
Les informations sur les accessoires de ce produit ne sont pas renseignées dans cette rubrique.
Aucun logiciel n’est proposé au téléchargement dans cette rubrique.
Aucune vidéo n’est proposée dans cette rubrique.
| Document | Informations et accès |
|---|---|
| Brochure de la gamme Jaguar (PDF) | Télécharger le PDF |
| Aide au paramétrage des variateurs (PDF) | Télécharger le PDF |
| Schéma de câblage avec les électroniques ECRO (PDF) | Télécharger le PDF |
| Document CUB/FVR MICRO lié sur la page LFT (PDF) | Télécharger le PDF |
| Manuel Jaguar VXG en anglais (PDF) | Télécharger le PDF |
| Manuel Jaguar VXH en anglais (PDF) | Télécharger le PDF |
| Guide de démarrage rapide Jaguar VXR en français (PDF) | Télécharger le PDF |
Les informations de conformité de ce produit ne sont pas renseignées dans cette rubrique.
