La barrière infrarouge EA-BAR.IR détecte les opérateurs et les obstacles dans l’ouverture d’une sorbonne. Profils compacts de 12 × 16 mm, protection IP67 et synchronisation électrique. Hauteur de 1 m ; version EA-BAR.IR15 de 1,5 m sur demande.
L’émetteur et le récepteur se placent face à face sur les côtés de l’ouverture. L’interruption d’un faisceau transmet une information à la commande associée, qui assure la gestion du mouvement de la vitre.

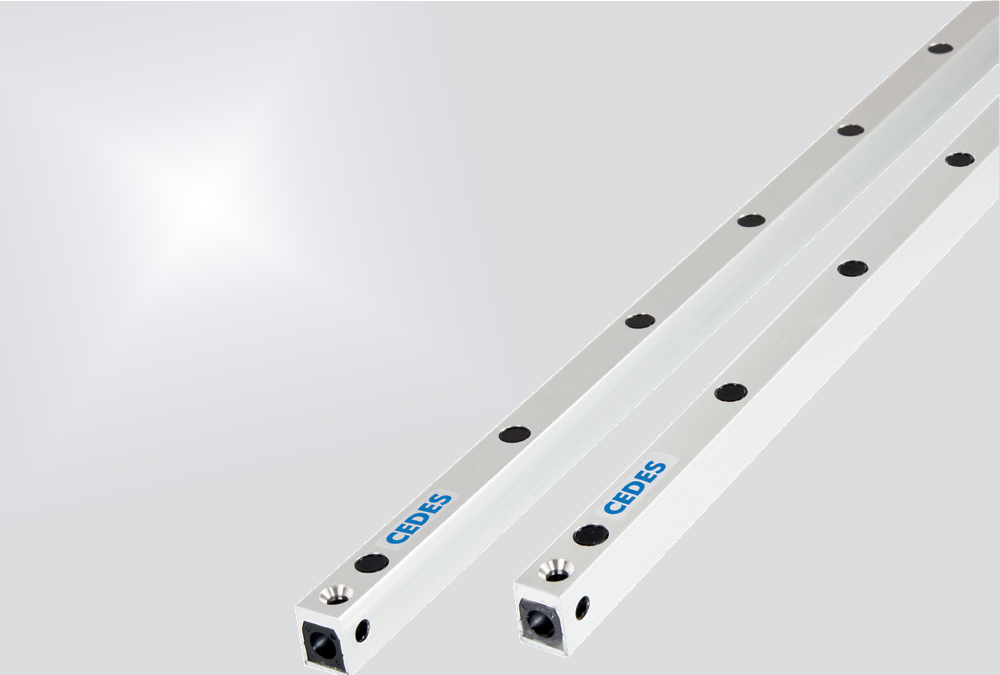

EA-BAR.IR est une barrière infrarouge GridScan/Mini destinée à détecter un opérateur ou un obstacle entre la guillotine et le plan de travail d’une sorbonne. Les éléments émetteur et récepteur créent un réseau de faisceaux optiques croisés. Lorsqu’un faisceau est interrompu, la sortie transmet l’information à la commande associée ; elle indique de nouveau une zone libre lorsque l’obstacle est retiré.

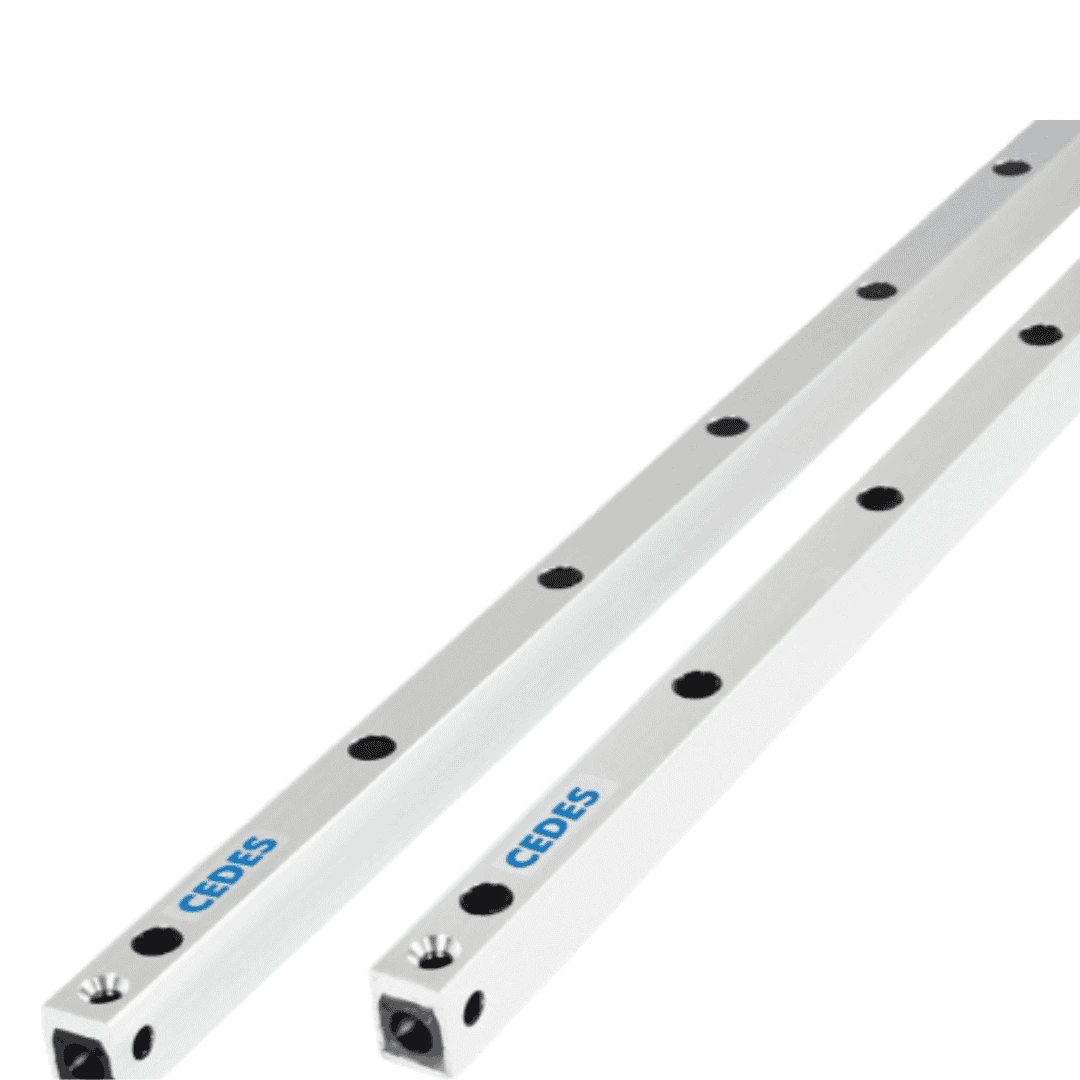

Les deux bords optiques se montent face à face sur les côtés intérieurs de la sorbonne. Leur section de 12 × 16 mm facilite l’intégration, avec fixation par l’avant ou par le côté. La synchronisation électrique améliore l’immunité aux parasites lumineux. Le boîtier en aluminium anodisé, l’indice IP67 et la puissance optique favorisent le fonctionnement en présence de poussières et d’humidité.
La barrière fournit une information de détection à la commande. Dans un pack E-PMOT-N ou E-PMOT-N2, cette information participe à la détection des opérateurs et des obstacles. La logique de mouvement et la temporisation de fermeture sont assurées par la motorisation.
| Caractéristique | Détail |
|---|---|
| EA-BAR.IR | Barrière infrarouge de 1 m, indiquée dans le pack motorisation du catalogue. |
| EA-BAR.IR15 | Version 1,5 m proposée sur demande. |
Les valeurs suivantes proviennent de la notice EA-BAR.IR de février 2024. Les types de sortie et les fonctions dépendent de la configuration commandée.
| Caractéristique | Détail |
|---|---|
| Principe | Faisceaux infrarouges croisés ; synchronisation électrique |
| Alimentation | 10 à 30 V CC |
| Courant absorbé | 100 mA maximum à 24 V CC |
| Portée optique | 1 à 10 m selon la notice ; à distinguer de la hauteur des éléments |
| Section des bords optiques | 12 × 16 mm |
| Boîtier | Aluminium anodisé |
| Protection | IP67 |
| Température | −40 à +60 °C |
| Sortie | PNP/NPN push-pull ou FSS selon version ; protection contre les courts-circuits |
| Charge de sortie | 100 mA, 100 nF |
| Synchronisation / raccordement | Câbles de 10 m / 5 m indiqués dans la notice |
| Immunité lumineuse annoncée | Jusqu’à 100 000 lux |
| Angles d’ouverture à 3 m | Émetteur : ±10° ; récepteur : ±20° |
| Temps de réponse indicatif | 90 ms typiques pour une configuration de 32 éléments |
| Configurations génériques de la notice | 4 à 50 éléments ; champ de protection jusqu’à 2 500 mm selon modèle. Ces maxima ne définissent pas la hauteur des versions ECRO 1 m et 1,5 m. |
| Vitesse de porte maximale générique | 2,5 m/s dans la notice, à évaluer selon l’application ; ce n’est pas la vitesse annoncée de la motorisation de sorbonne. |
| Voyants | Émetteur : vert si alimenté ; récepteur : rouge si objet détecté, vert si zone libre |
La notice distingue les types SB et DB avec effacement des faisceaux et le type ST statique sans effacement. L’effacement permet, dans les applications prévues, de reconnaître le mouvement de la porte. La sortie FSS transmet un signal de fréquence de sécurité. Le choix du type et de l’interface doit correspondre à la commande utilisée ; les fonctions de toutes les versions ne sont pas cumulatives.
Composition type indiquée dans la notice, selon les spécifications de commande :
| Élément / référence | Contenu de la livraison |
|---|---|
| Émetteur et récepteur | Un bord émetteur Tx et un bord récepteur Rx. |
| Câble de synchronisation | Un câble de synchronisation de 10 m. |
| Câble de connexion | Un câble de connexion de 5 m. |
| Manuel | Le manuel d’installation et d’utilisation. |
| Accessoire / référence | Description et compatibilité |
|---|---|
| EA-BAR.IR15 | Version EA-BAR.IR15 de 1,5 m sur demande. La barrière EA-BAR.IR est utilisée dans les packs E-PMOT-N / E-PMOT-N2 ; l’achat de la barrière seule ne comprend pas le pack motorisation. |
Aucun logiciel n’est proposé au téléchargement dans cette rubrique.
Aucune vidéo n’est proposée dans cette rubrique.
| Document | Informations et accès |
|---|---|
| Notice EA-BAR.IR — installation, raccordement et caractéristiques (PDF, 02/2024) | Télécharger le PDF |
La notice EA-BAR.IR (02/2024) indique SIL 2 selon EN 61508:2011, catégorie 2 / PL d selon EN ISO 13849-1:2008, avec la réserve « excl. IEC 61496-2:2006 » inscrite dans son tableau. Elle mentionne CE, CSA et TÜV ainsi que RoHS 2011/65/UE.
EN 12978:2009 concerne le type SB, sous les conditions de couverture précisées dans la notice. Les types DB et ST ne sont pas annoncés conformes à cette norme. Les caractéristiques de sécurité doivent être vérifiées pour le type livré et son intégration.
| Point de conformité | Informations |
|---|---|
| CEM — émission, références publiées | EN 61000-6-3:2007 ; EN 12016:2004 |
| CEM — immunité, références publiées | EN 61000-6-2:2005 ; EN 12015:2004 |
| Vibrations / chocs | IEC 60068-2-6:2007 / IEC 60068-2-27:2008 |
| Autre standard mentionné | UL 325:2012 |
Les éditions ci-dessus sont celles citées dans la notice, et non une affirmation de leur actualité réglementaire. La notice exclut l’utilisation en atmosphère explosive et en environnement radioactif.
