Série PQ
Description
Les ventilateurs de la série PQ sont entièrement réalisés en matière plastique injecté proposés en version sur chaise, équipés d'une turbine à réaction renforcée à haut rendement qui permet d'obtenir des pressions élevées. Les ventilateurs de la série PQ - PQT disposent d'une plage de débit/pression adaptée à la ventilation pour des procès industriels, tours de lavage, traitement des boues de station d'épuration.

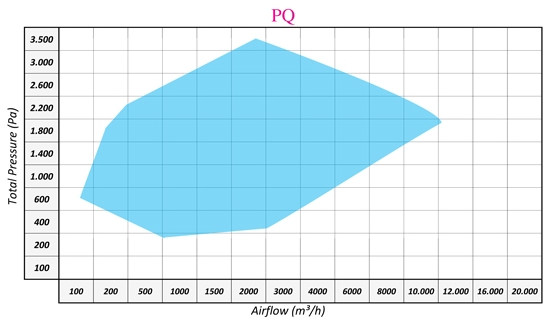

Débit de 300 à 10 000 m3/h | |
Volute totalement injectée en PE (existe en PP ou PPs) | |
Turbine à réaction en PP | |
Support moteur en acier traité verni époxy, ou acier inox |
|
Disponible en version ATEX pour les zones gaz ou poussières |
Télécharger les dessins dwg de la série PQ

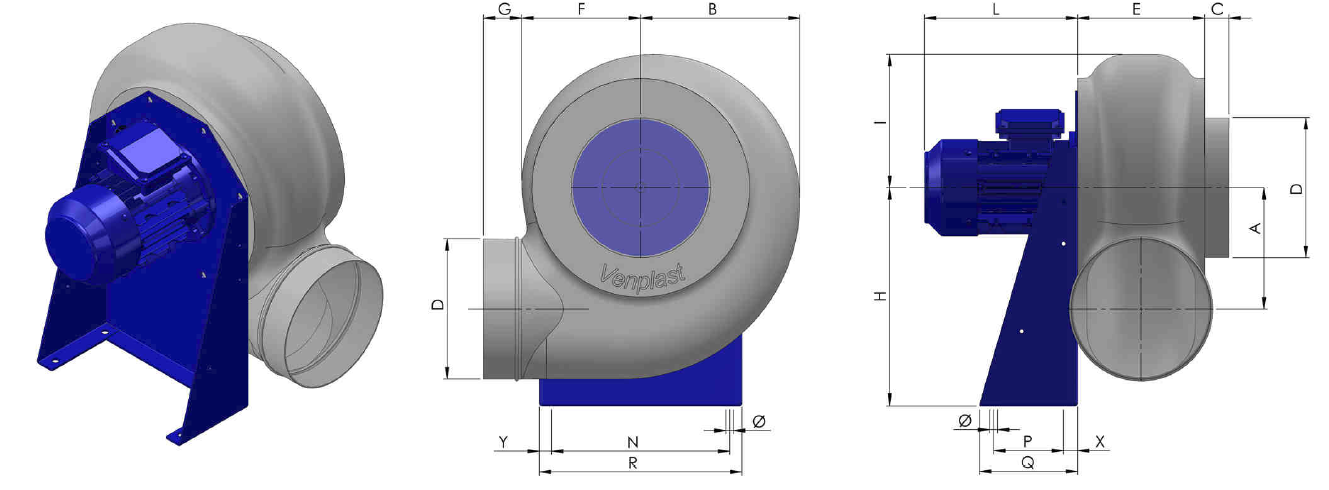

Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | Y | X |
Ø | Kg * | Kg ** |
PQ282 | 71 | 0.55 | 2850 | 208 | 255 | 40 | 225 | 195 | 190 | 70 | 350 | 210 | 220 | 280 | 120 | 190 | 316 | 18 | 35 | 11 | 20 | 33 |
PQ312 | 80 | 1.1 | 2850 | 240 | 280 | 40 | 250 | 200 | 210 | 70 | 410 | 230 | 240 | 320 | 150 | 230 | 355 | 17.5 | 40 | 11 | 32 | 55 |
PQ352 | 90 | 2.2 | 2850 | 260 | 312 | 40 | 280 | 237 | 230 | 55 | 445 | 290 | 270 | 355 | 150 | 230 | 390 | 17.5 | 40 | 11 | 40 | 62 |
PQ402 | 112 | 4 | 2850 | 290 | 356 | 40 | 315 |
252 | 264 | 55 | 495 | 340 | 330 | 325 | 270 | 315 | 365 | 20 | 40 | 11 | 57 | 70 |
PQ452 | 132 |
7.5 | 2850 | 324 | 400 | 40 | 355 | 287 | 295 | 55 | 550 | 330 | 415 | 370 | 270 | 340 | 410 | 20 | 40 | 11 | 72 | 102 |
* Montage standard ** Montage ATEX |
Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | R | T | U | Y | X |
X1 | X2 | Ø | Kg * | Kg ** |
PQ502 | 160 | 1.1 | 2850 | 360 | 460 | 50 | 400 | 355 | 355 | 80 | 630 | 395 | 530 | 385 | 345 | 421 | 335 | 781 | 18 | 25 | 30 | 15 | 14 | 130 | 152 |
PQ504 | 90 | 1.5 | 1450 | 360 | 460 | 50 | 400 | 355 | 355 | 80 | 630 | 395 | 300 | 289 | 197 | 325 | 335 | 636 | 18 | 25 | 30 | 15 | 14 | 32 | 68 |
PQ562 | 160 | 15 | 2850 | 410 | 490 | 50 | 450 | 365 | 380 | 80 | 710 | 410 | 550 | 445 | 345 | 481 | 355 | 889 | 18 | 25 | 40 | 15 | 14 | 105 | 115 |
PQ564 | 100 | 2.2 | 1450 | 410 | 490 | 50 | 450 |
365 | 380 | 80 | 710 | 410 | 310 | 289 | 197 | 325 | 355 |
721 | 18 | 25 | 40 | 15 | 14 | 105 | 115 |
PQ634 | 112 |
4 | 1450 | 445 | 610 | 50 | 500 | 415 | 420 | 80 | 800 | 505 | 340 | 337 | 237 | 373 | 400 |
740 | 18 | 25 | 40 | 15 | 14 | 108 | 117 |
* Montage standard ** Montage ATEX |
Voir les accessoires
