Série PAS

Description

La série PAS est réalisée entièrement en plastique. La volute en PP est proposée en orientation LG et RD dans 8 positions. La turbine, équilibrée en statique et en dynamique permet d'obtenir des pressions très élevées pour des débits faibles. Leur utilisation est plus particulièrement adaptée à l'extraction de vapeurs corrosives sur des applications industrielles avec laveur de gaz ou caisson de filtration par exemple. Ils sont livrés en standard équipés de moteurs IP55 triphasés, montés hors du flux d'air sur une chaise métallique peinte époxy.

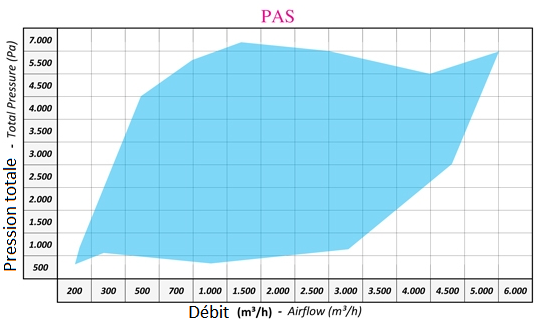

m3 h Débit de 200 à 5500 m3/h
volute Volute chaudronnée en PP (existe en PPel)
turbine Turbine à réaction en PP
chassis

Support moteur en acier traité verni époxy, ou acier inox

atex Disponible en version ATEX pour les zones gaz ou poussières

Télécharger les dessins dwg de la série PAS

DWGPAS 25-LG
DWGPAS 31-LG DWGPAS 40-LG
DWGPAS 50-LG
 DWGPAS 25-RD DWGPAS 31-RD
DWGPAS 40-RD
DWGPAS 50-RD
 PAS 28-LGDWG DWGPAS 35-LG
DWGPAS 45-LG
DWGPAS 56-LG
 PAS 28-RDDWG DWGPAS 35-RD
DWGPAS 45-RD
DWGPAS 56-RD

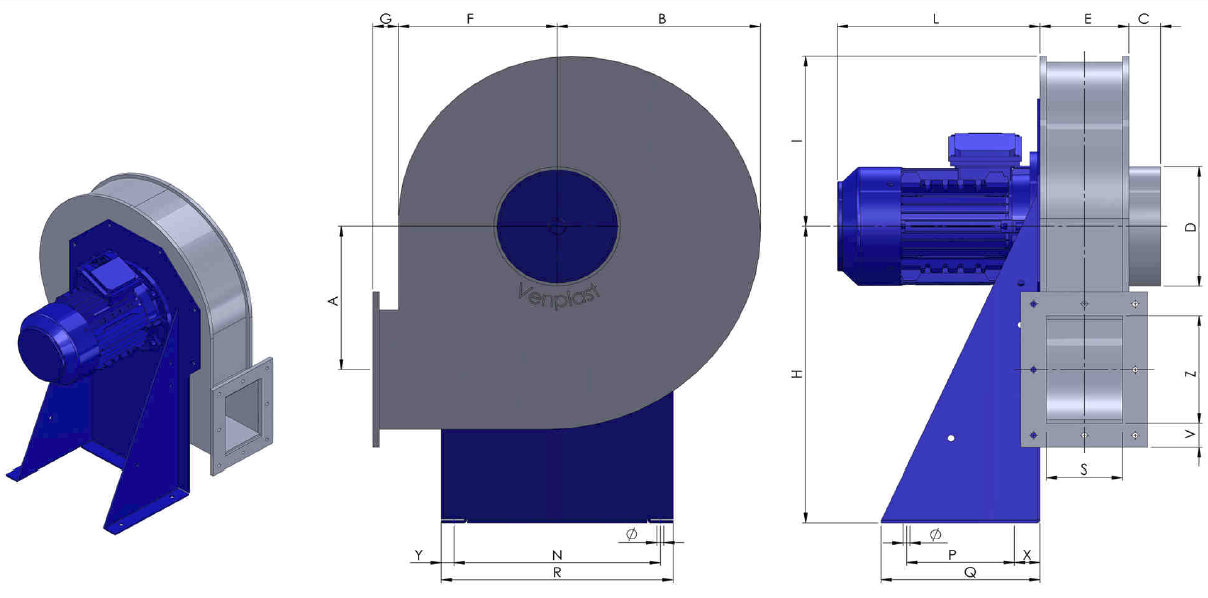

PAS de 25 à 35

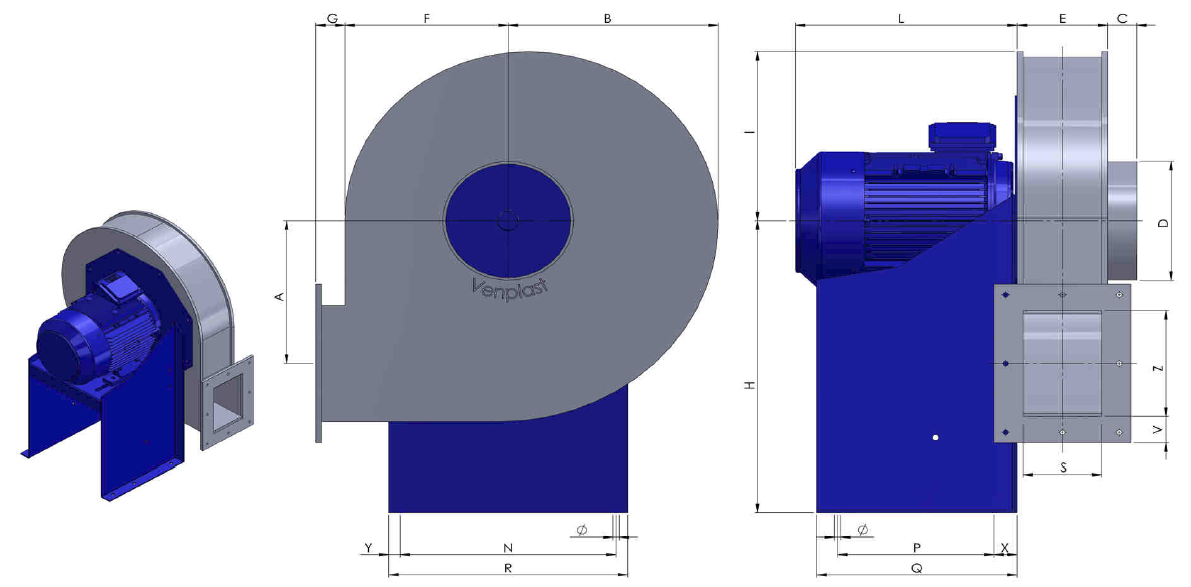

PAS de 40 à 45

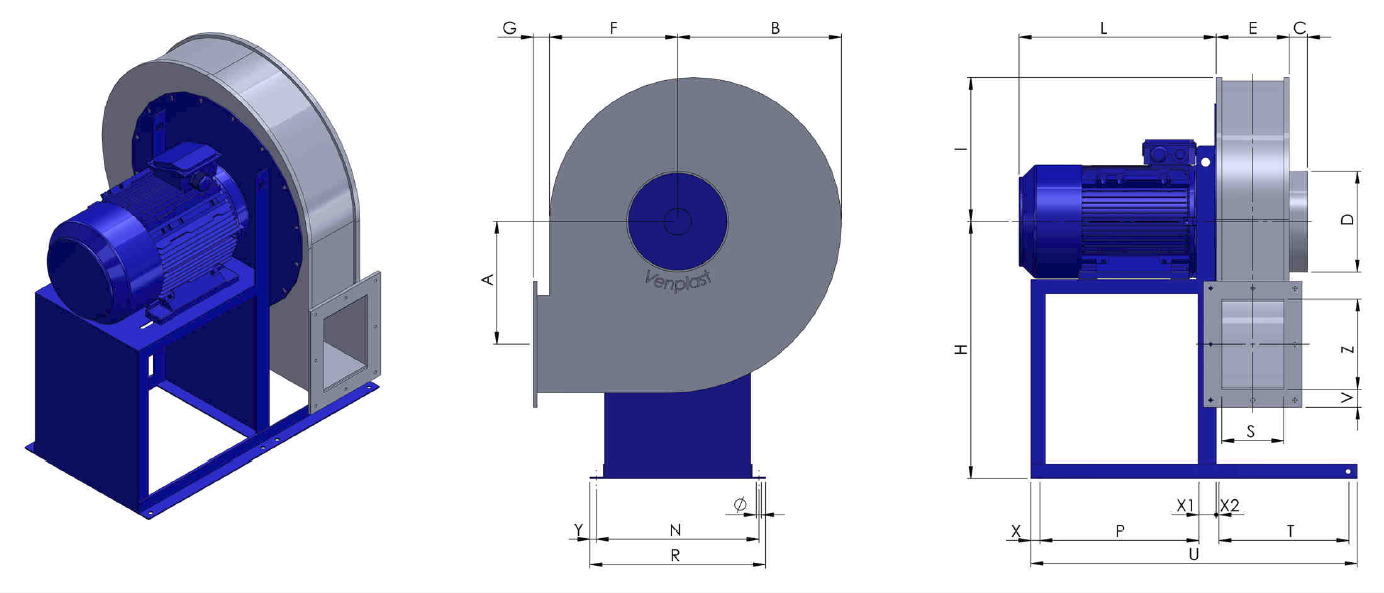

PAS de 50 à 63



Type Mot.Gr.
Size
Mot.
Kw
T/mn Rpm A B C D E F G H I L N P Q R S T U V X X1
X2 Y Z Ø Kg* Kg**

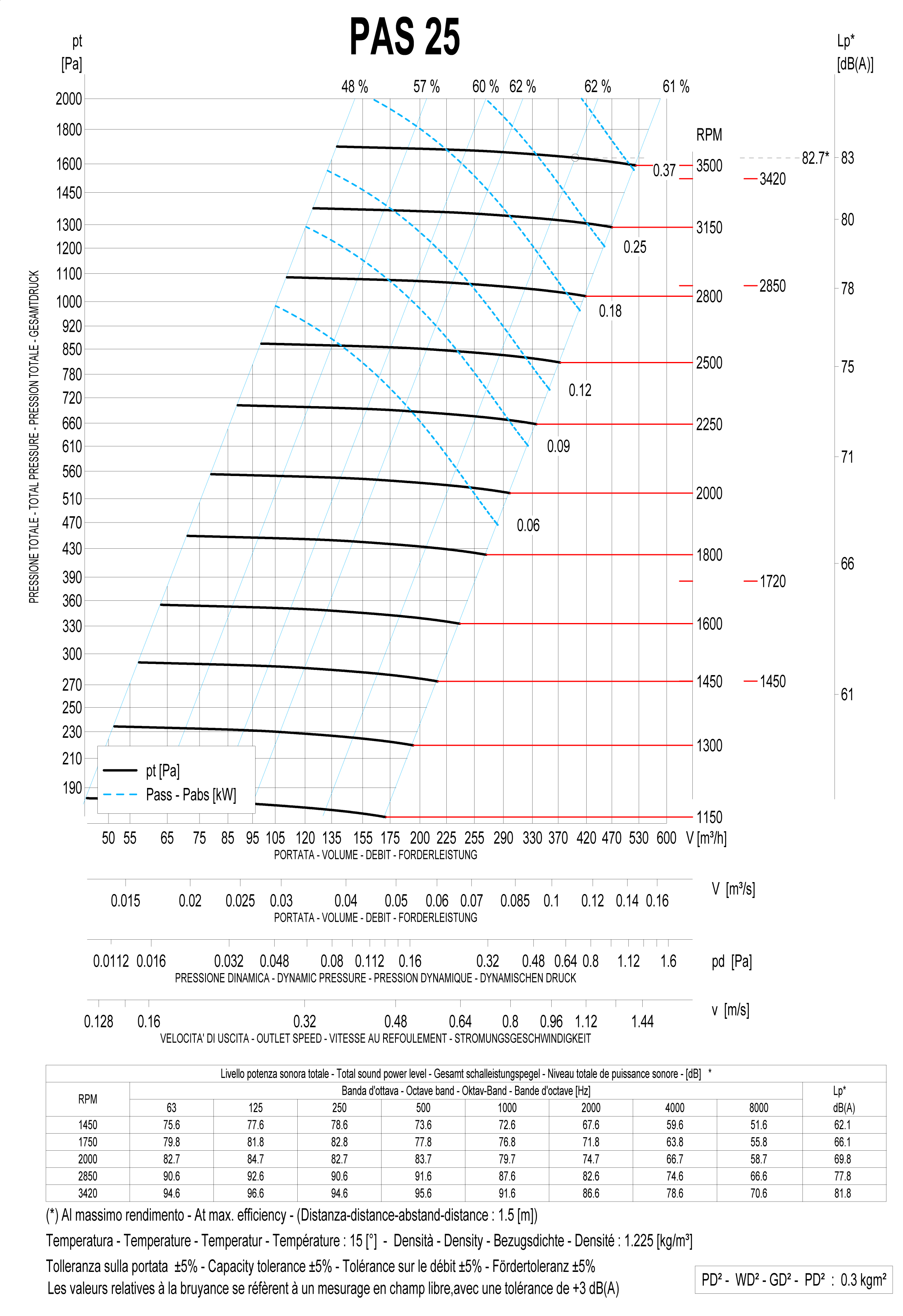

PAS252 71 A
0.37 2800 160 205 50 125 100 172 40 310 187 219 255 100 140 290 80 - - 40 20 -  - 18 130  11 26 32

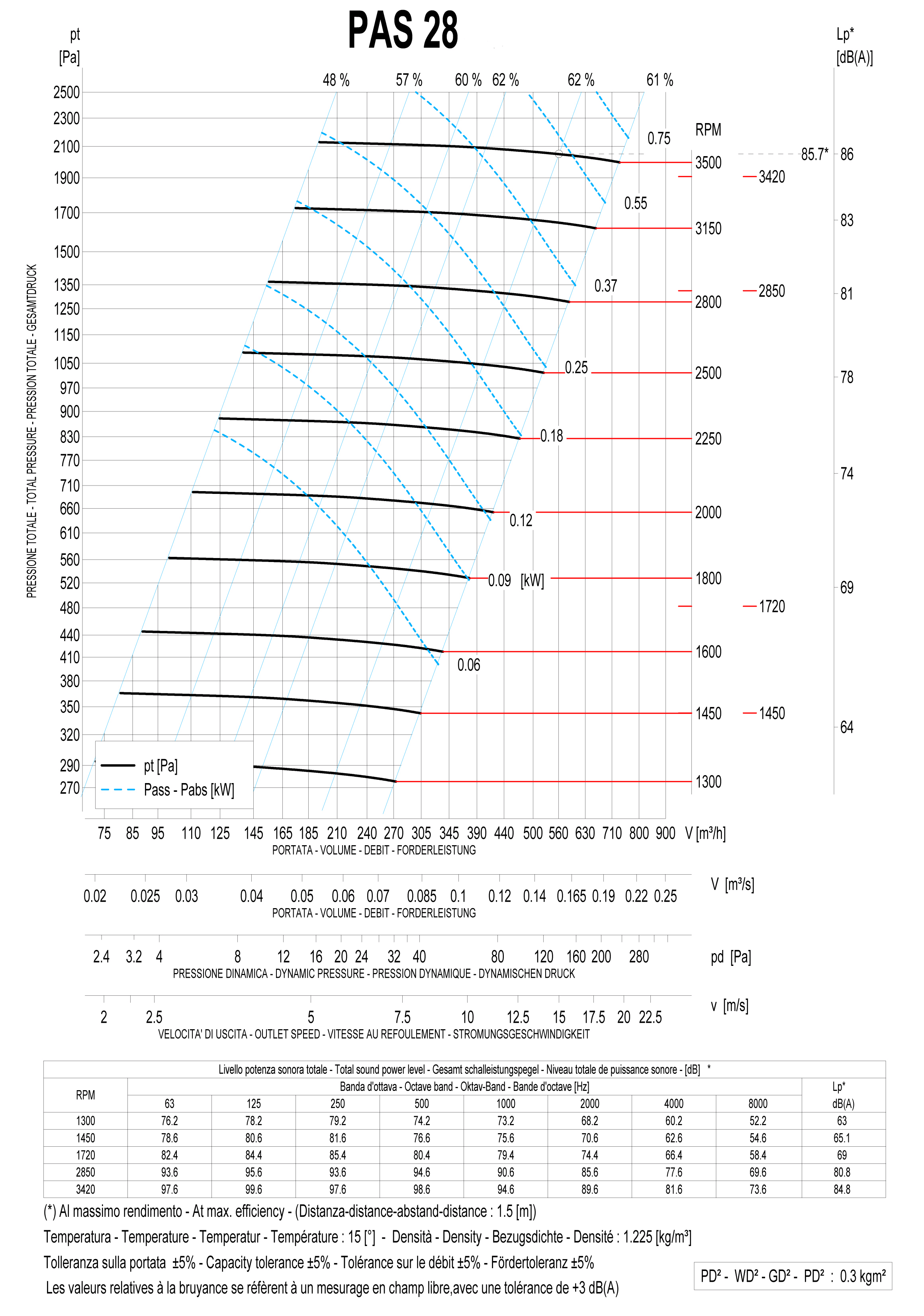

PAS282 71 B
0.55 2800 175 229 50 140 110 190 40 350 215 240 280 120 190 316 90 - - 40 35 - -
18 140  11 27 36

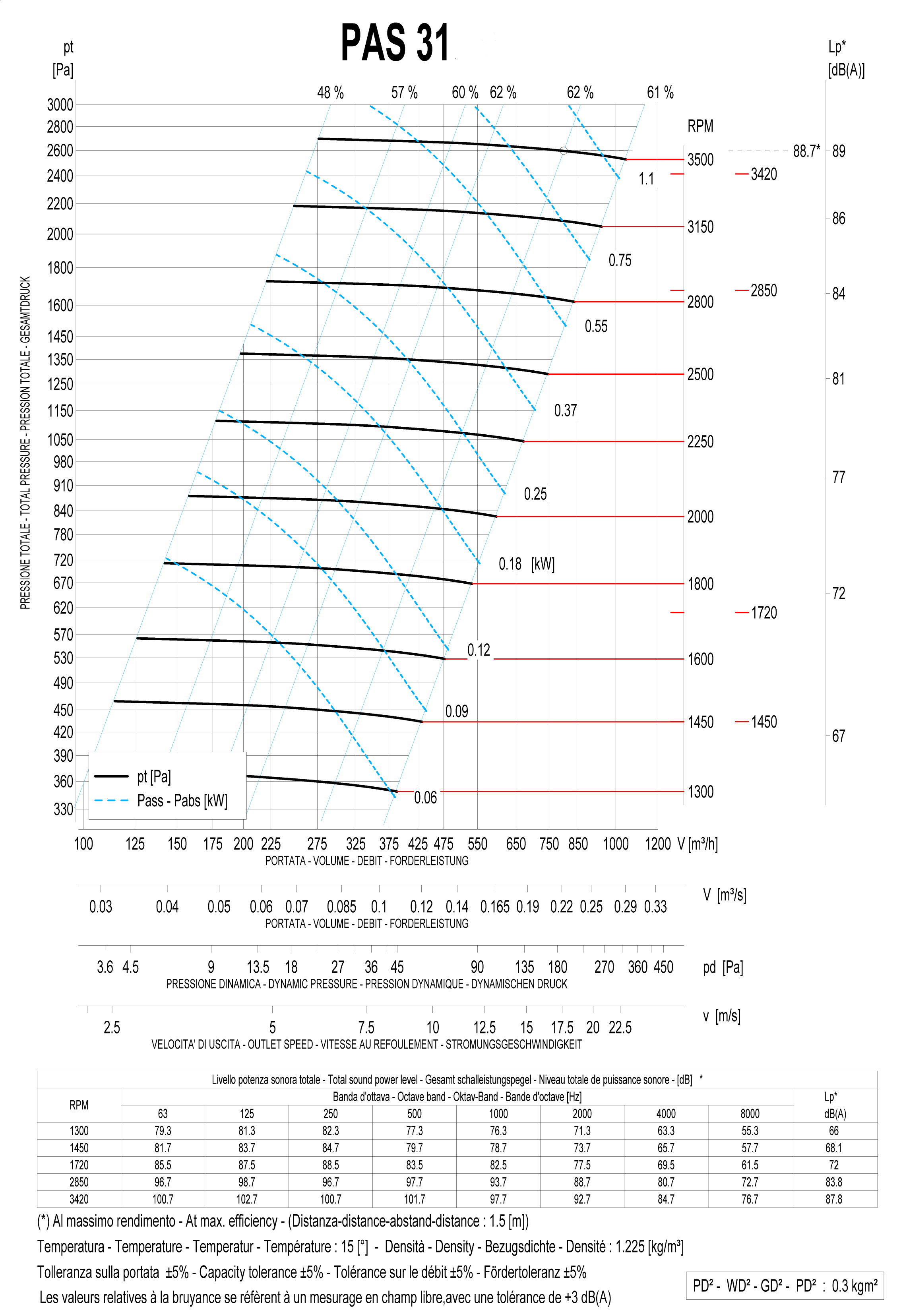

PAS312 80 A
0.75 2800 190 236 50 150
120 206 40 410 221 270 320 150 230 355 100 - - 40 40 - - 18 150  11 28 40
PAS352 90 S 1.5 2800 215 276 50 160
130 225 40 445 255 290 355 150 230 390 110 - - 40
40 - -
18 160  11 32 59

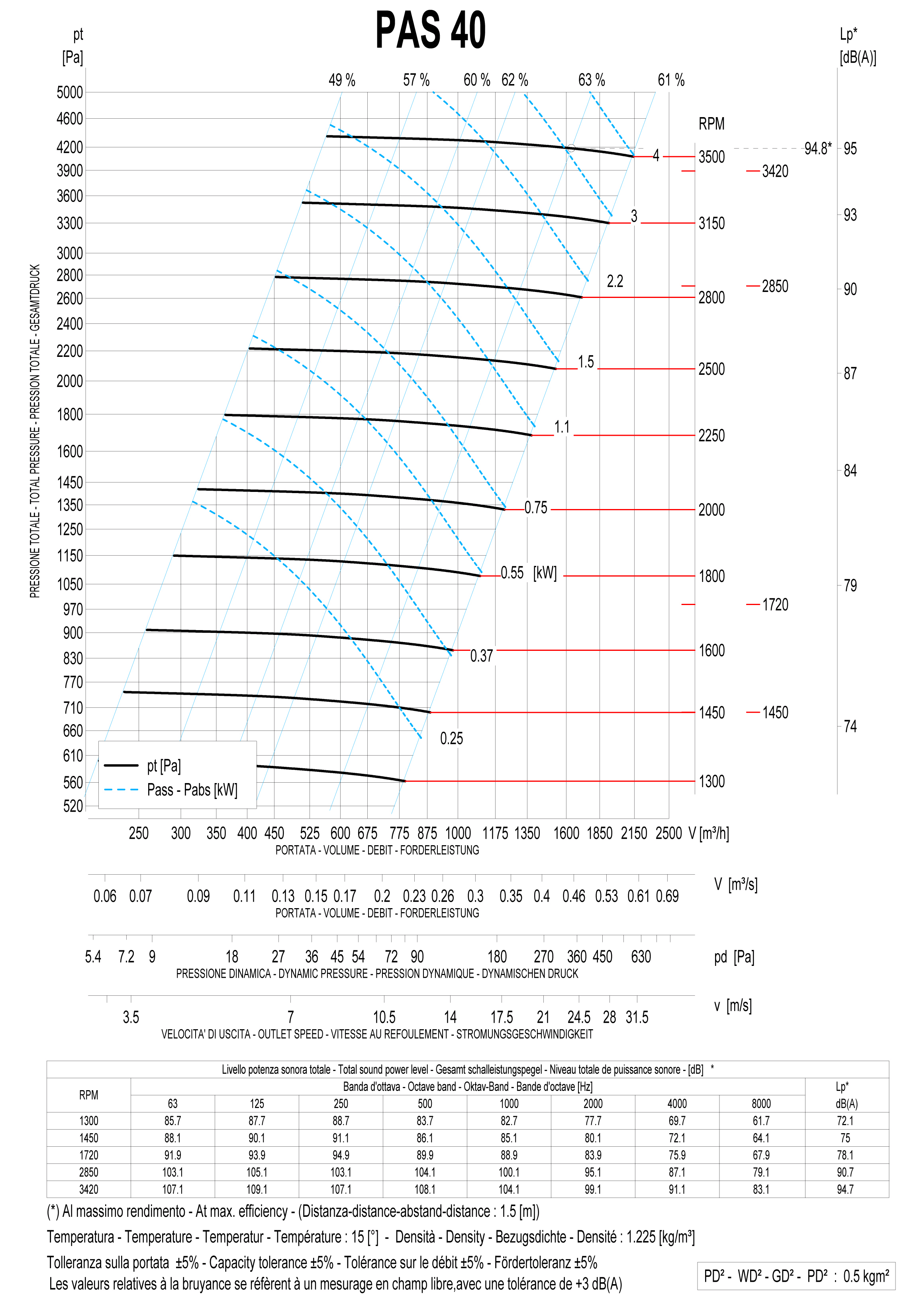

PAS402 90 S
2.2 2800 240 320 50 180 140 250 40 495 285 290 325 170 250 365 120 - - 40
40 -  - 20 180  11 53 75

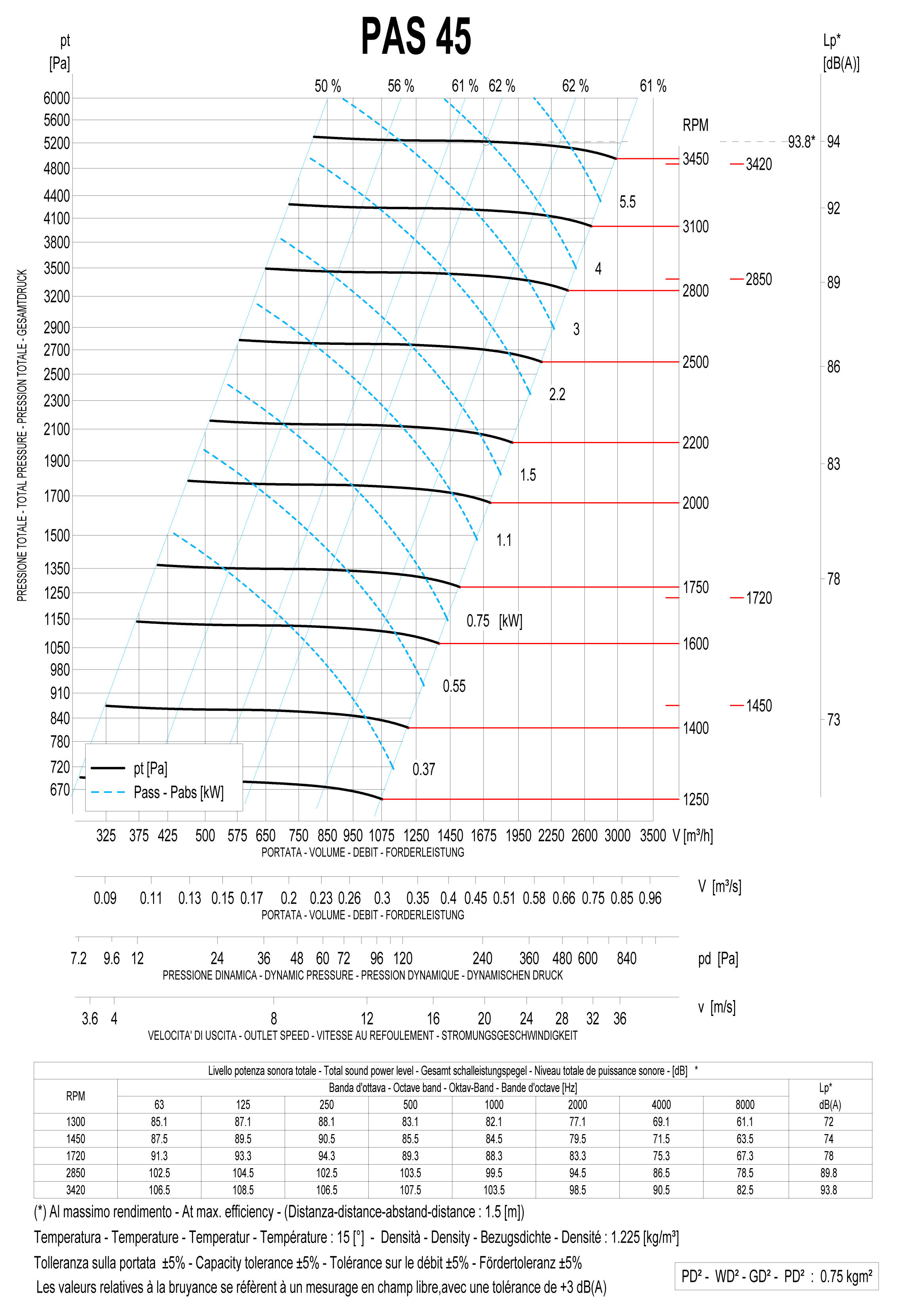

PAS452 112 M 4 2800 270 360 50 200 155 280 50 550 320 360 370 268 344 410 135 - - 50
40 - -
20 200  11 93 133

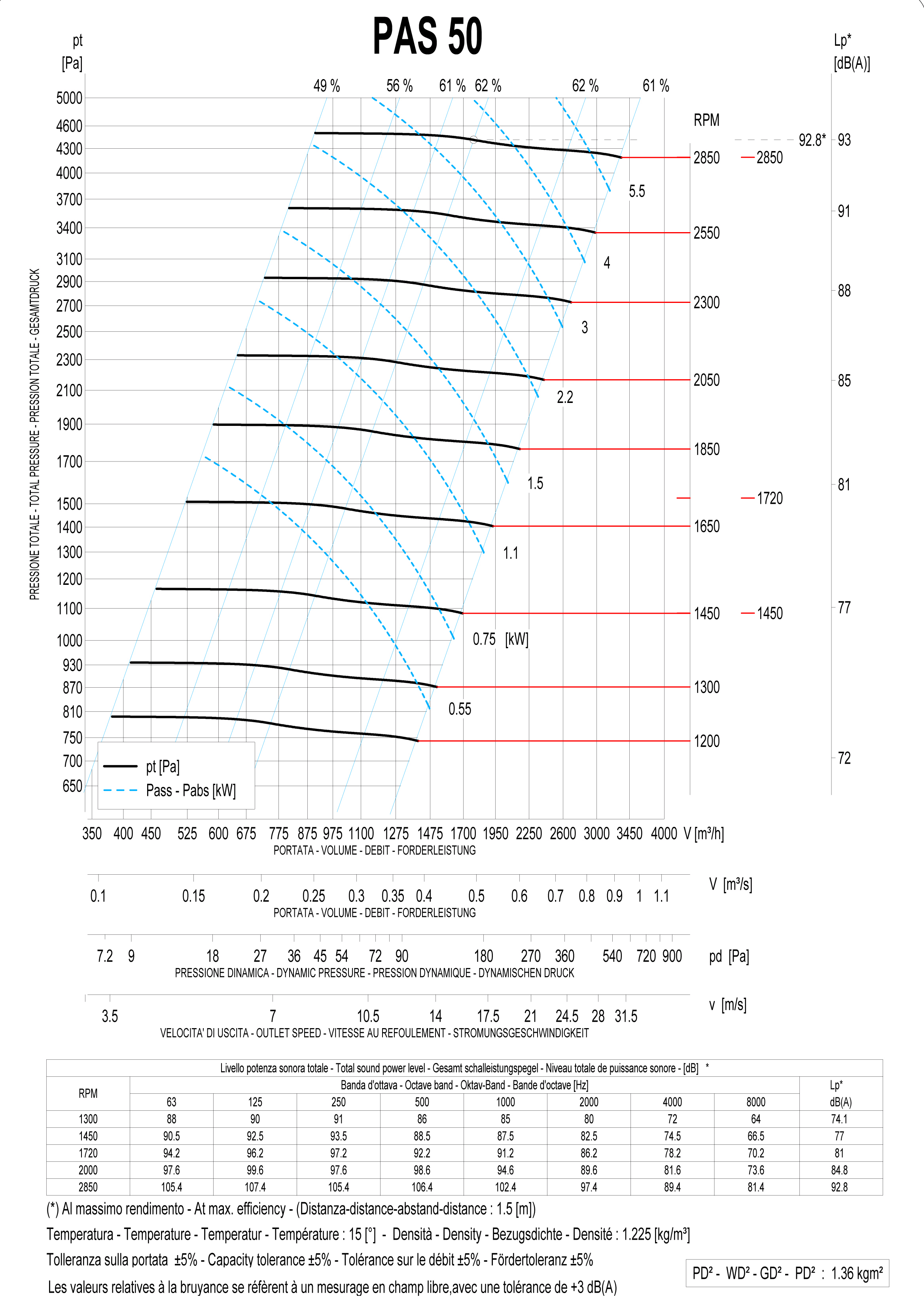

PAS502 132 S
7.5 2800 300 400 50 225
180 312 50 630 356 380 385 345 - 420 150 803 803 50
25 30 15 18 220  11 156 190

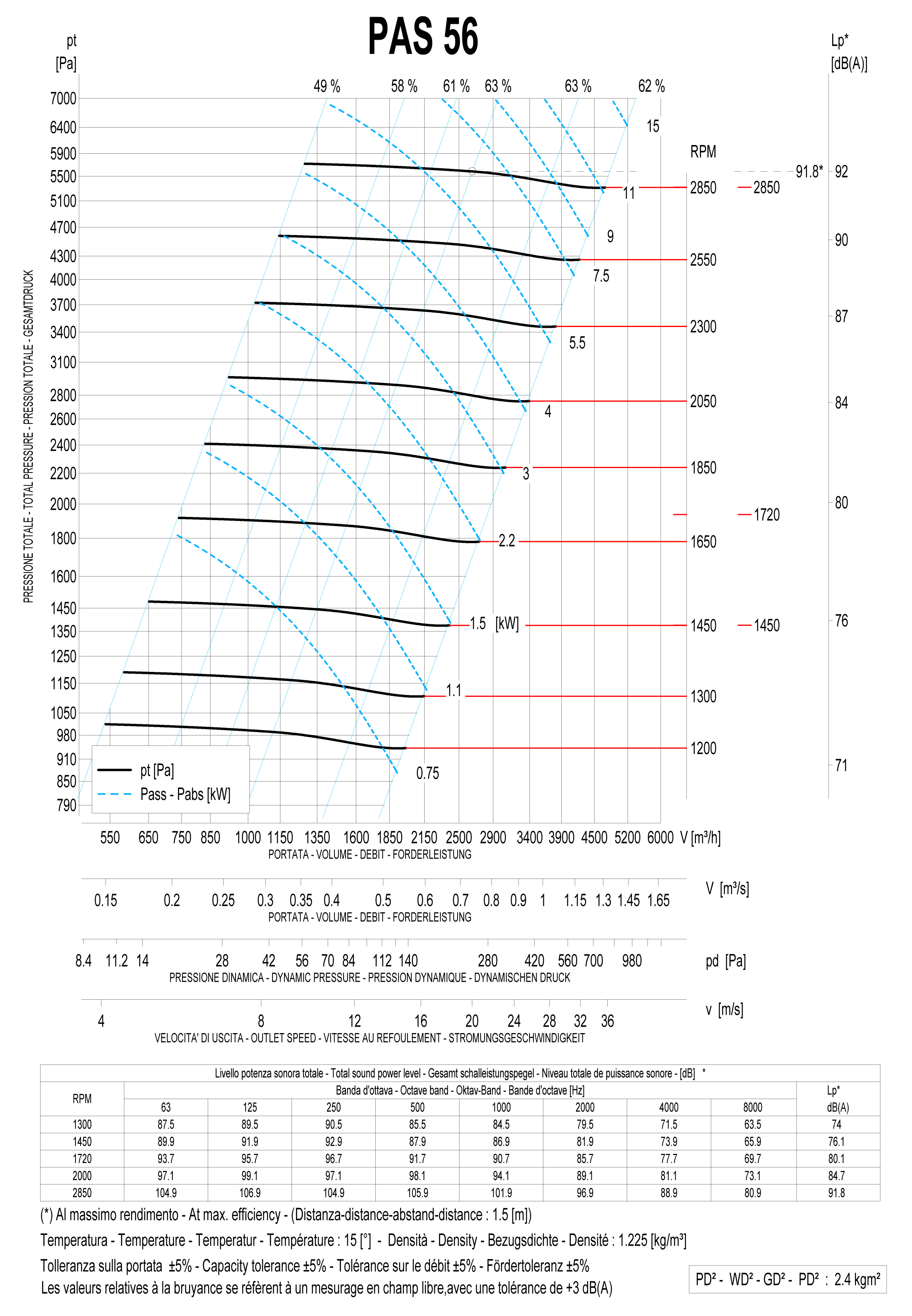

PAS562
160 M 11 2800 340 448 50 250 200 350 50 710 400 539 445 435 - 480 170 893 893 50
25 40 15 18 250  11 175 235
PAS632 160 M 15 2800
380 485 50 280 240 465 50 800 446 539
549 520
- 585
210 400 1030 50
25 40 15 18 280 11 195 255
* Montage standard  ** Montage ATEX
