Série PMS
Les ventilateurs centrifuges PMS sont réalisés entièrement en plastique. La volute en PP peut être proposée en orientation LG et RD dans 8 positions.La turbine à réaction en PPH est équilibrée en statique ainsi qu'en dynamique. Elles permettent ainsi d'obtenir des pressions élevées pour des débits relativement faibles.Ces ventilateurs sont particulièrement adaptés à l'extraction de vapeurs corrosives sur des applications industrielles avec laveur de gaz ou caisson de filtration ou le retraitement des boues de stations d'épurations. Ils sont livrés en standard équipés de moteurs IP55 triphasés, montés hors du flux d'air sur une chaise métallique peinte époxy.

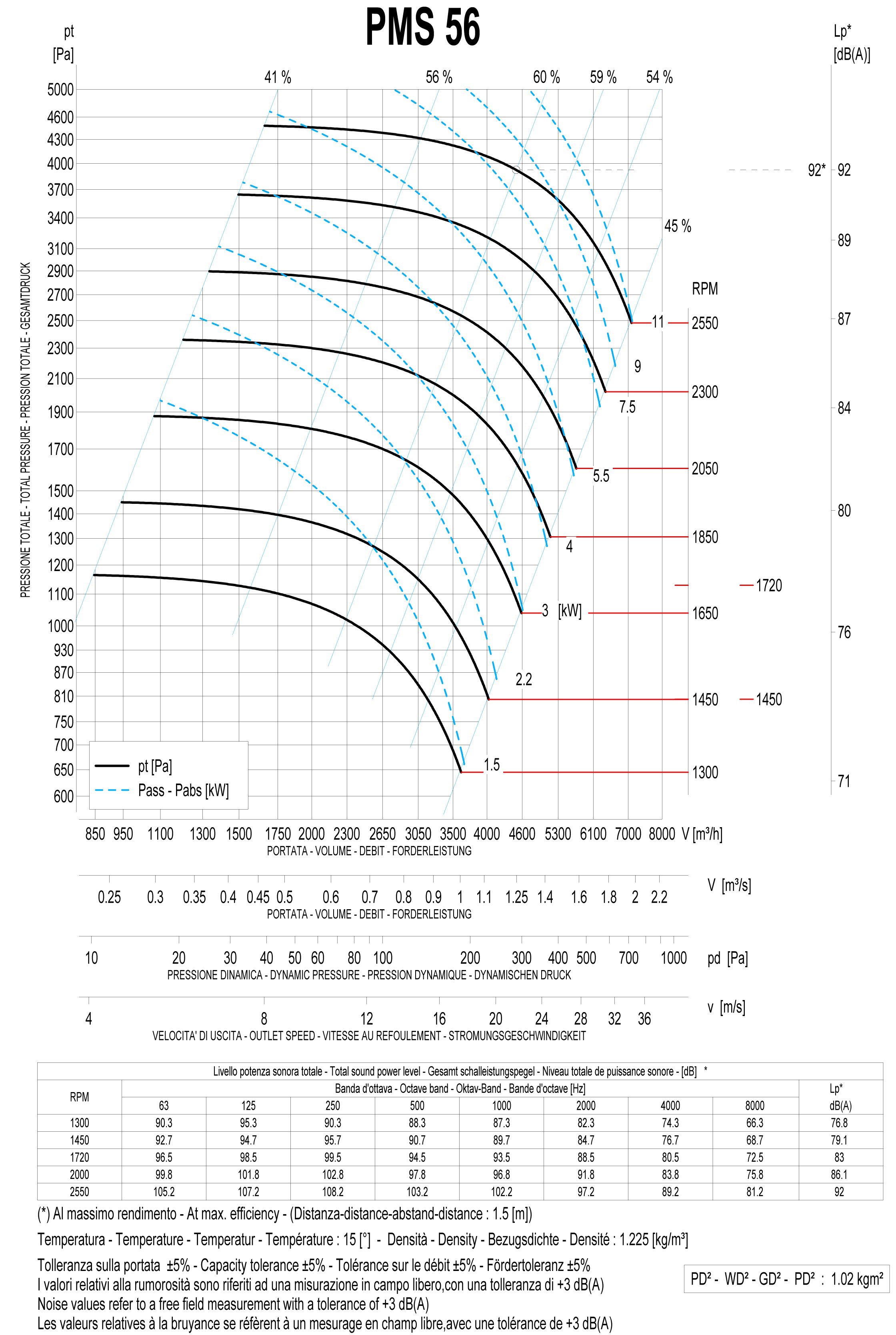

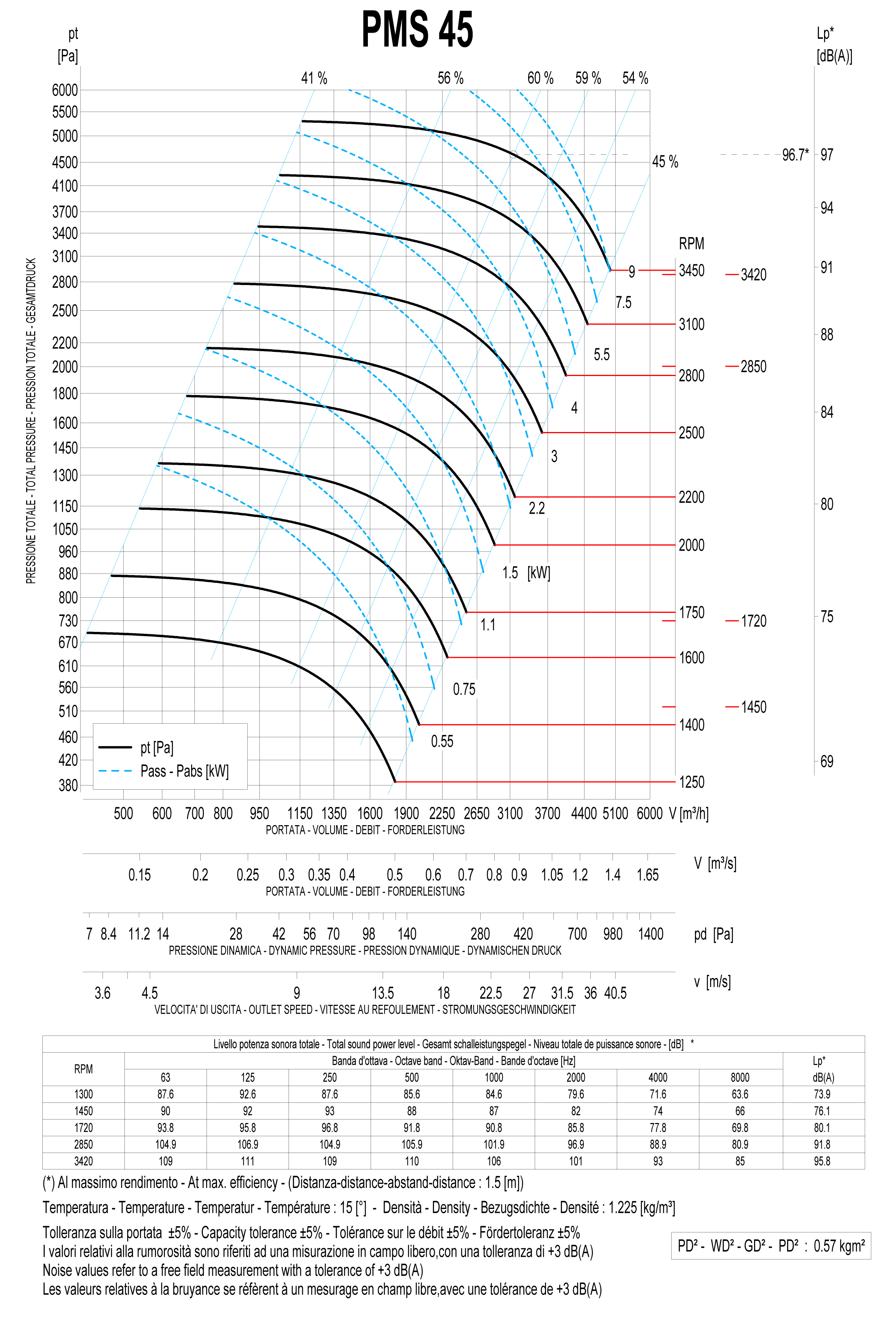

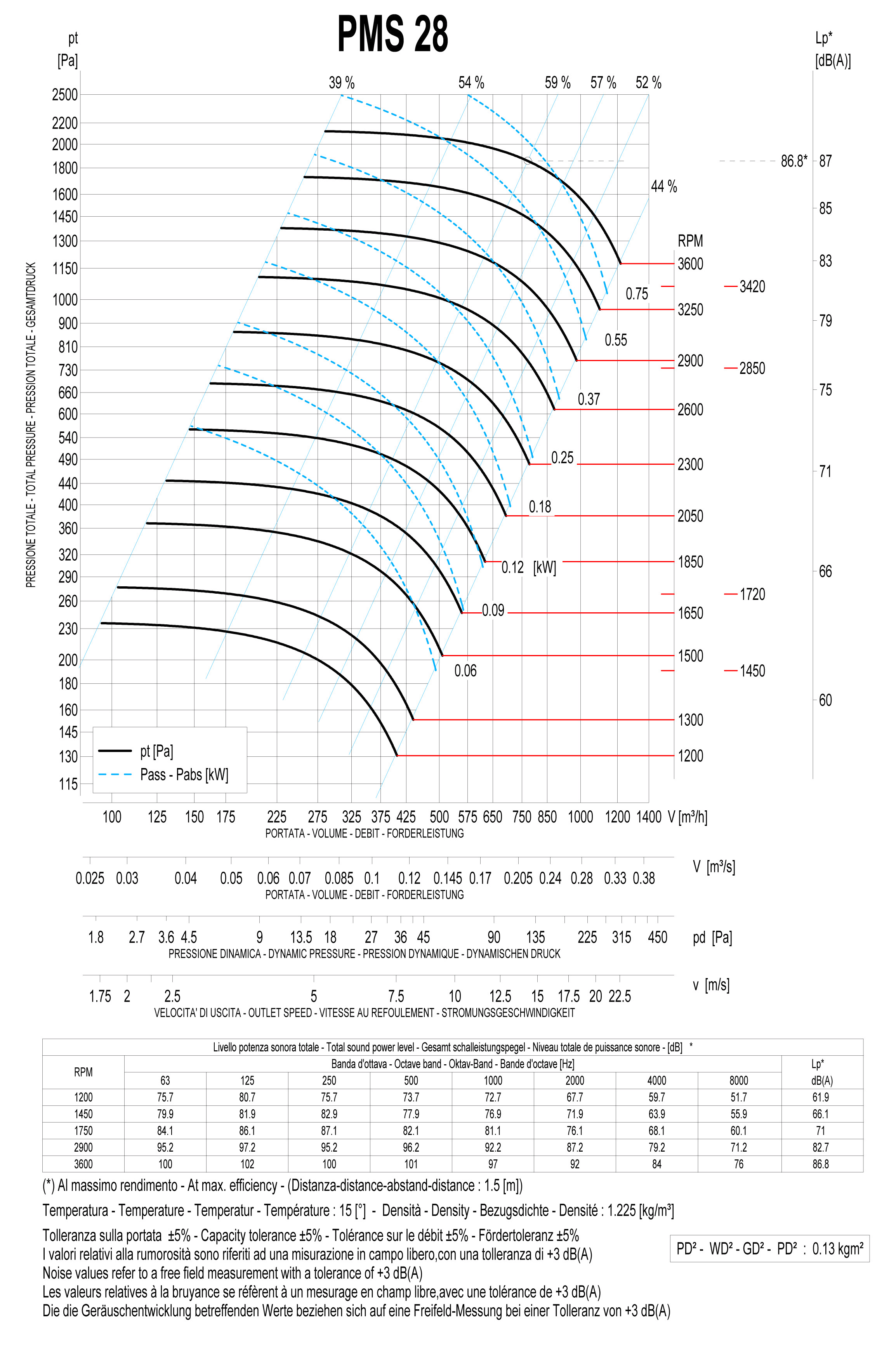

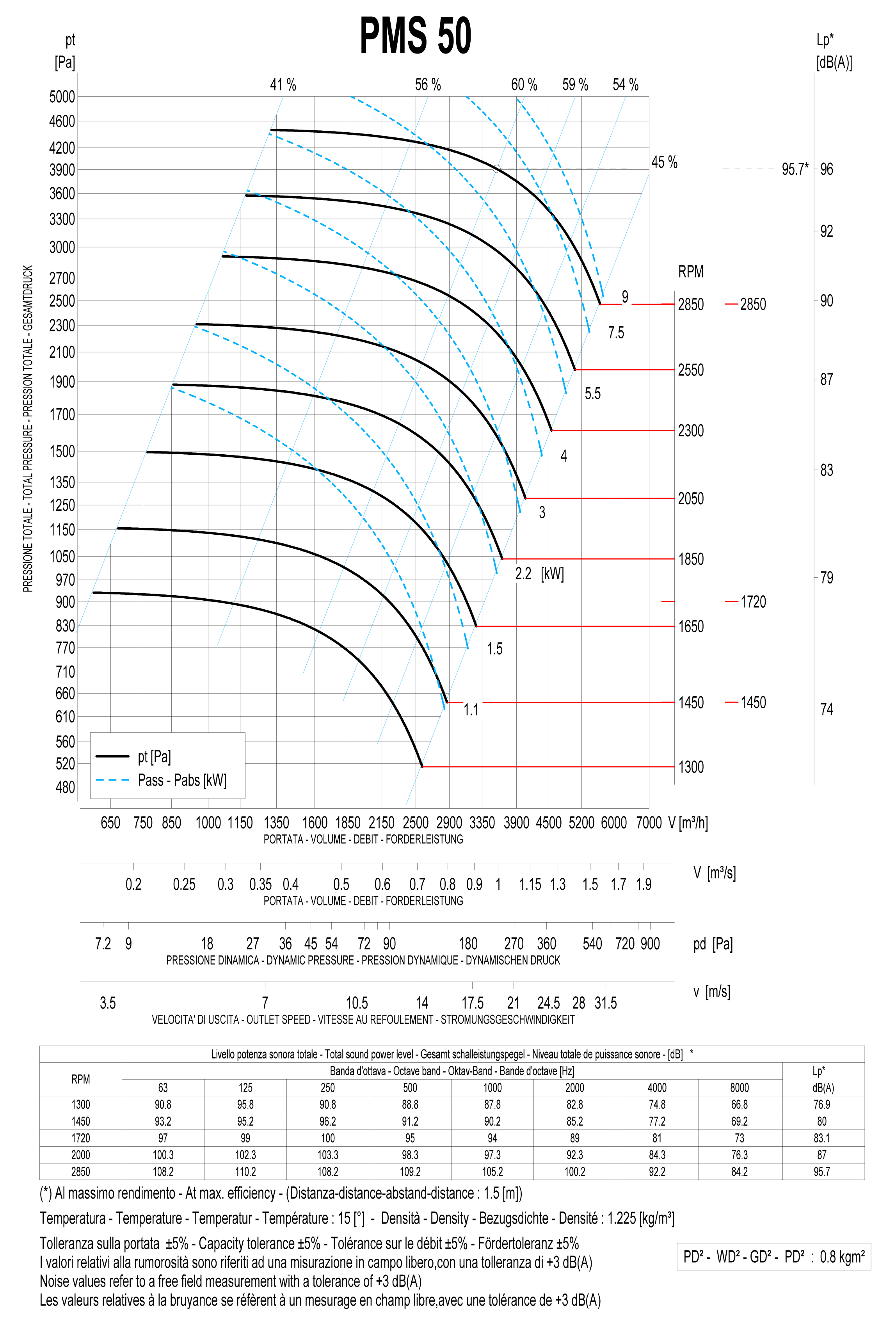

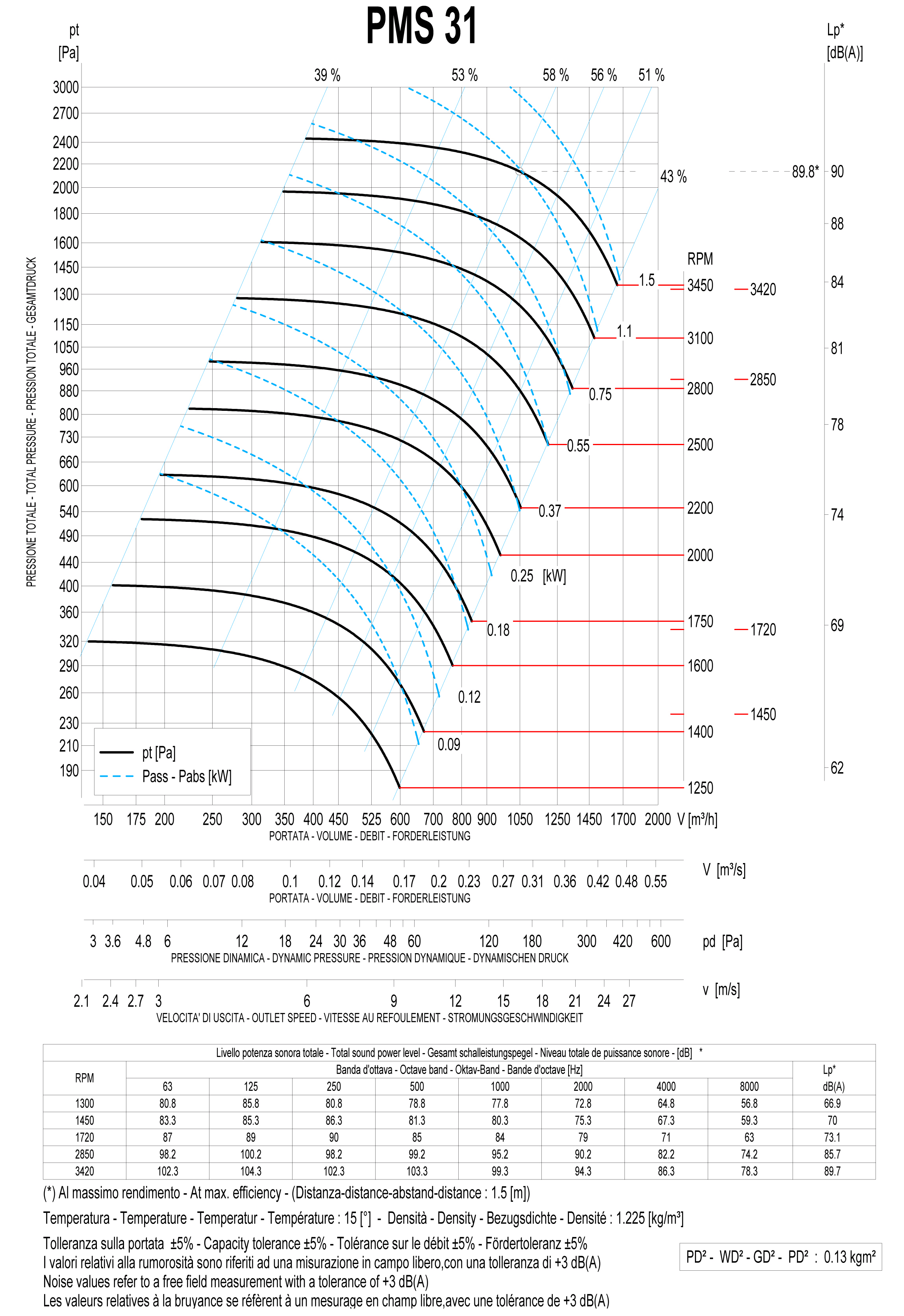

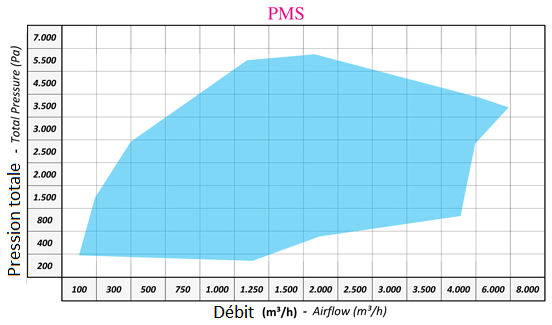

Débit de 100 à 6000 m3/h pour des pressions proches de 5000Pa | |
Volute chaudronnée en PP (existe en PPel, PE, PP, PPs, PEes, PEel) | |
Turbine à réaction en PP | |
Support moteur en acier traité verni époxy ou acier inox. Moteur forme B3 et visserie en acier inox |
|
Disponible en version ATEX pour les zones gaz ou poussières |

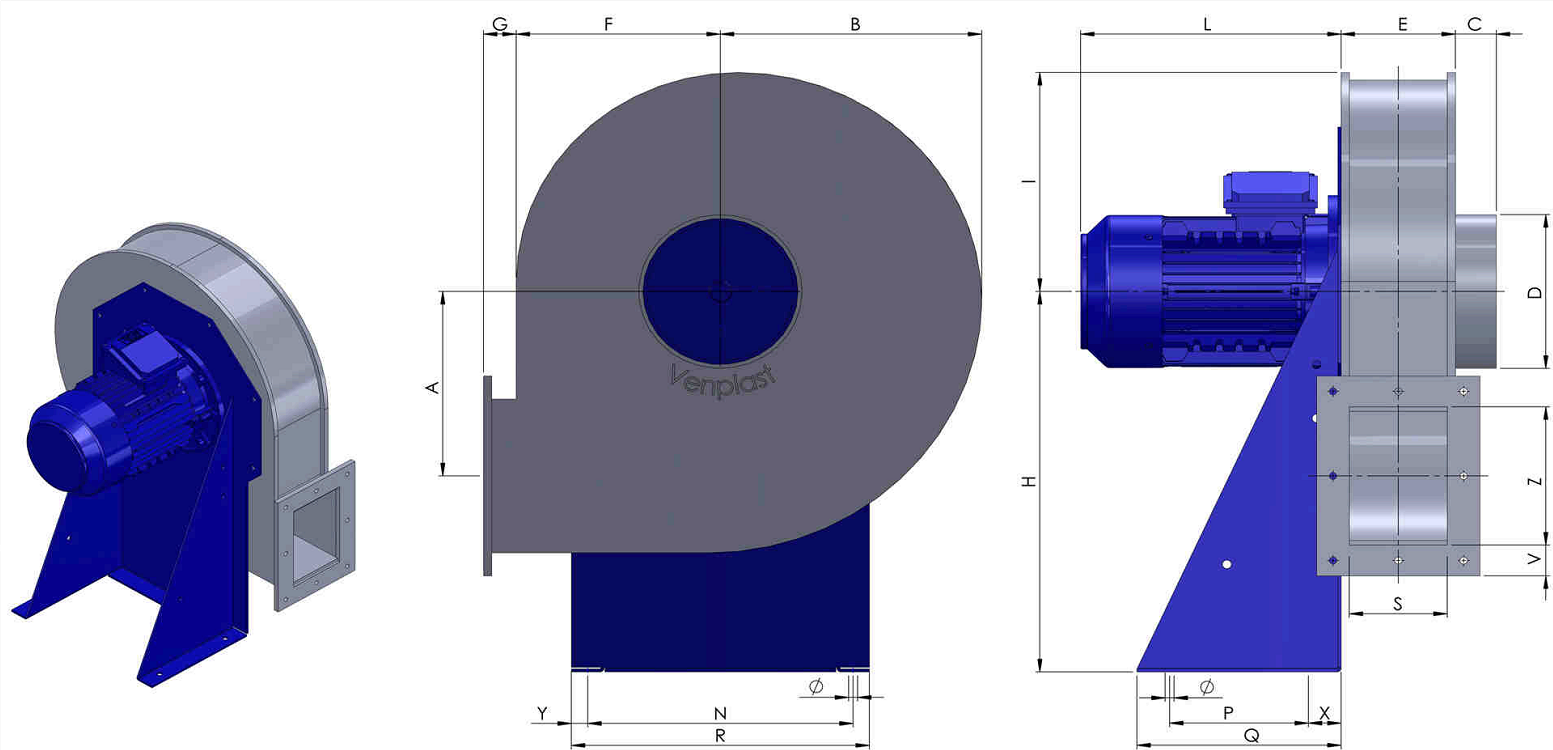

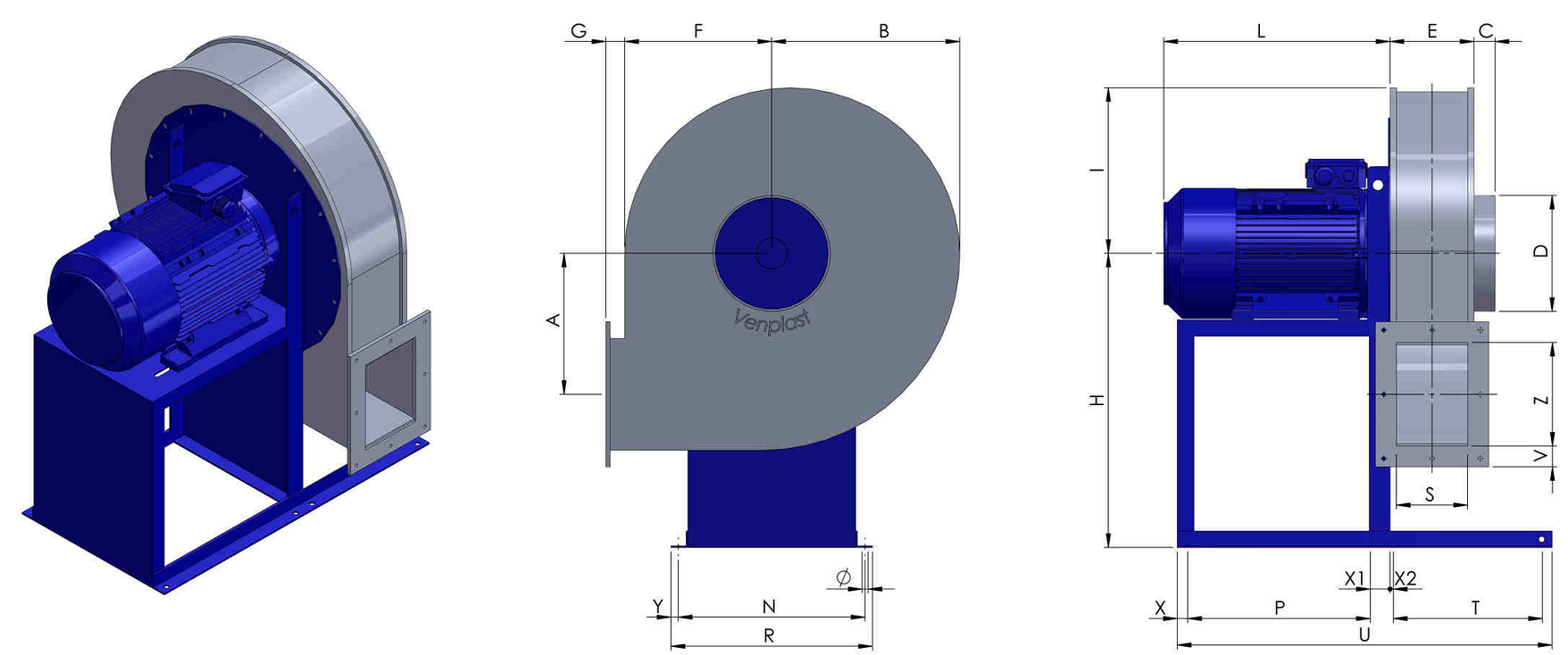

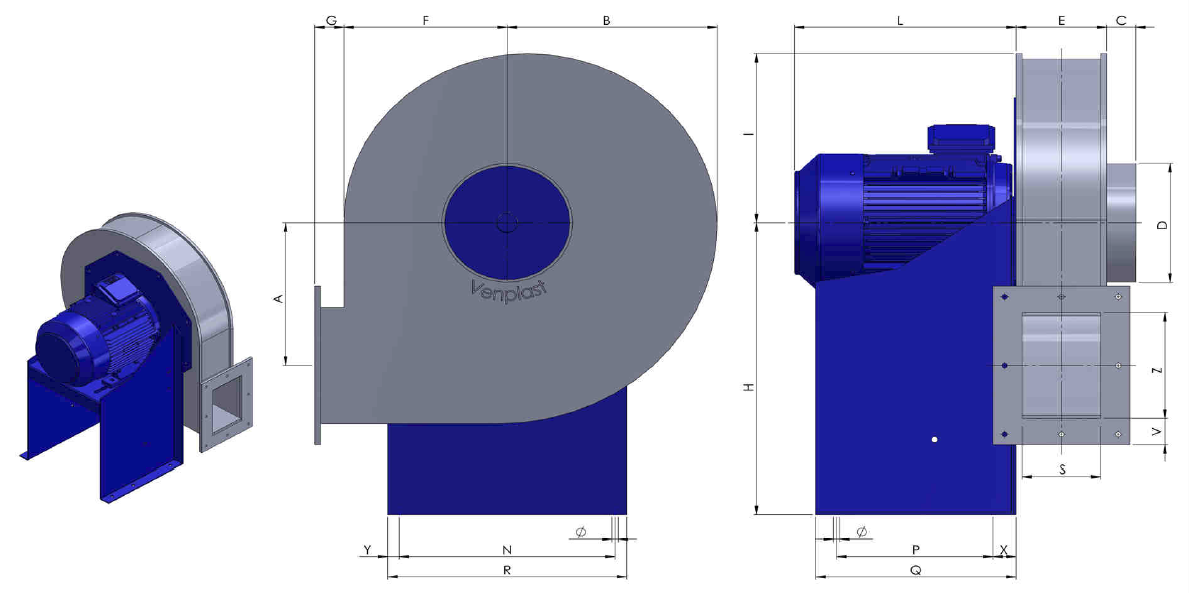

Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | S | T | U | V | X | X1 |
X2 | Y | Z | Ø | Kg * | Kg ** |
PMS252 | 71 A |
0.37 | 2800 | 160 | 205 | 50 | 140 | 100 | 172 | 40 | 310 | 187 | 219 | 255 | 100 | 140 | 290 | 80 | - | - | 40 | 20 | - | - | 18 | 130 | 11 | 26 | 32 |
PMS282 | 71 B |
0.55 | 2800 | 175 | 229 | 50 | 150 | 110 | 190 | 40 | 350 | 215 | 240 | 280 | 120 | 190 | 316 | 90 | - | - | 40 | 35 | - | - |
18 | 140 | 11 | 27 | 36 |
PMS312 | 80 A |
0.75 | 2800 | 190 | 236 | 50 | 160 |
120 | 206 | 40 | 410 | 221 | 270 | 320 | 150 | 230 | 355 | 100 | - | - | 40 | 40 | - | - | 18 | 150 | 11 | 28 | 40 |
PMS352 | 90 S | 1.5 | 2800 | 215 | 276 | 50 | 180 |
130 | 225 | 40 | 445 | 255 | 290 | 355 | 150 | 230 | 390 | 110 | - | - | 40 |
40 | - | - |
18 | 160 | 11 | 32 | 59 |
PMS402 | 100 L |
3 | 2800 | 240 | 320 | 50 | 200 | 140 | 250 | 40 | 495 | 285 | 290 | 325 | 170 | 250 | 365 | 120 | - | - | 40 |
40 | - | - | 20 | 180 | 11 | 53 | 75 |
PMS452 | 132 S |
5.5 | 2800 | 270 | 360 | 50 | 225 | 155 | 280 | 50 | 550 | 320 | 360 | 370 | 268 | 344 | 410 | 135 | - | - | 50 |
40 | - | - |
20 | 200 | 11 | 93 | 133 |
PMS502 | 160 M |
11 | 2800 | 300 | 400 | 50 | 250 |
180 | 312 | 50 | 630 | 356 | 380 | 385 | 345 | - | 420 | 150 | 335 | 803 | 50 |
25 | 30 | 15 | 18 | 220 | 11 | 156 | 190 |
PMS562 |
160 M | 15 | 2800 | 340 | 448 | 50 | 280 | 200 | 350 | 50 | 710 | 400 | 539 | 445 | 435 | - | 480 | 170 | 335 | 893 | 50 |
25 | 40 | 15 | 18 | 250 | 11 | 175 | 235 |
* Montage standard ** Montage ATEX |
