Série PR / PRT
Ventilateurs entièrement réalisés en matière plastique injecté proposés en version sur chaise, équipés d'une turbine à réaction à haut rendement qui les rend tres économes en energie. Les ventialteurs de la série PR/PRT disposent d'une plage de débit / presion adaptée à la ventilation des de stockage, aux extraction centralisées sur sorbonne de laboratoire, aux process en salles blanches à l'extraction sur cuves de stockage et l'agro alimentaire.
Débit de 1750 à 55 000 m3/h | |
Volute totalement injectée en PE (existe en PP, PPs, PPel, PEes, PEel) | |
Turbine à réaction en PP (existe en PE ou PVDF) | |
Support moteur en acier traité verni époxy, ou inox. Moteur forme B3 et visserie en acier inox |
|
Disponible en version ATEX pour les zones gaz ou poussières |
Séries: PR 45 - PR 50-56-63 - PR 80 - PR45/140

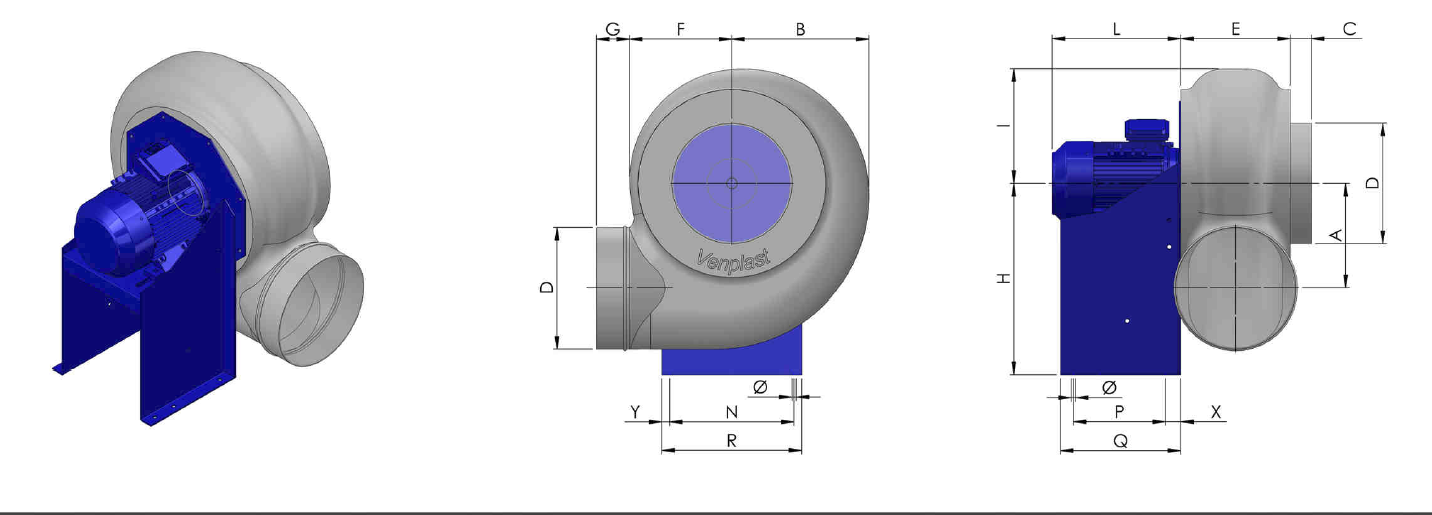

Type | Mot.Gr. Size |
Mot. Kw |
T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | Y | X | Ø | Kg* | Kg** |
PR 452 | 132 | 7.5 | 2850 | 324 | 400 | 40 | 355 | 287 | 295 | 55 | 550 | 330 | 415 | 370 | 270 | 340 | 410 | 20 | 40 | 11 | 72 | 102 |
* Montage standard ** Montage ATEX |

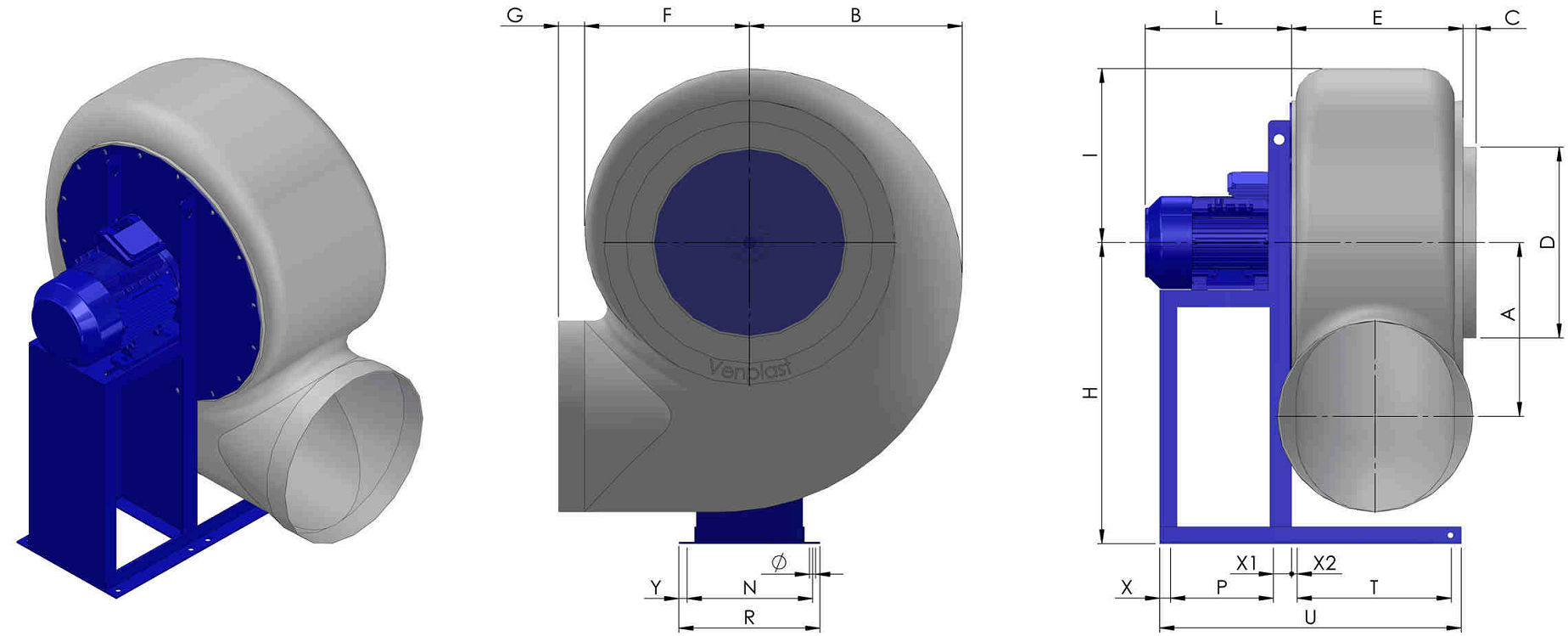

Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | T | U | X | X1 | X2 | Y | Ø | Kg* | Kg** |
PR502 | 160 | 11 | 2850 | 360 | 460 | 50 | 400 | 355 | 355 | 80 | 630 | 395 | 550 | 385 | 345 | 335 | 636 | 25 | 30 | 15 | 18 | 14 | 130 | 152 |
PR504 | 100 | 2.2 | 1450 | 360 | 460 | 50 | 400 | 355 | 355 | 80 | 630 | 395 | 300 | 289 | 197 | 335 | 636 | 25 | 30 | 15 | 18 | 14 | 70 | 77 |
PR506 | 80 | 0.55 | 950 | 360 | 460 | 50 | 400 | 355 | 355 | 80 | 630 | 395 | 250 | 289 | 197 | 335 | 781 | 25 | 30 | 15 | 18 | 14 | 62 | 68 |
PR562 | 180 | 22 | 2850 | 410 | 490 | 50 | 450 | 365 | 380 | 80 | 710 | 410 | 620 | 445 | 435 | 355 | 889 | 25 | 40 | 15 | 18 | 14 | 230 | --- |
PR564 | 112 | 4 | 1450 | 410 | 490 | 50 | 450 | 365 | 380 | 80 | 710 | 410 | 340 | 289 | 237 | 355 | 696 | 25 | 40 | 15 | 18 | 14 | 110 | 120 |
PR566 | 90 | 1.1 | 950 | 410 | 490 | 50 | 450 | 365 | 380 | 80 | 710 | 410 | 330 | 289 | 237 | 355 | 696 | 25 | 40 | 15 | 18 | 14 | 87 | 95 |
PR632 | 200 | 30 | 2850 | 445 | 610 | 50 | 500 | 415 | 420 | 80 | 800 | 505 | 635 | 549 | 520 | 400 | 1026 | 25 | 40 | 15 | 18 | 14 | 210 | --- |
PR634 | 132 | 5.5 | 1450 | 445 | 610 | 50 | 500 | 415 | 420 | 80 | 800 | 505 | 420 | 337 | 237 | 400 | 741 | 25 | 40 | 15 | 18 | 14 | 112 | 131 |
PR636 | 112 | 2.2 | 950 | 445 | 610 | 50 | 500 | 415 | 420 | 80 | 800 | 505 | 340 | 337 | 237 | 400 | 741 | 25 | 40 | 15 | 18 | 14 | 102 | 110 |
* Montage standard ** Montage ATEX |

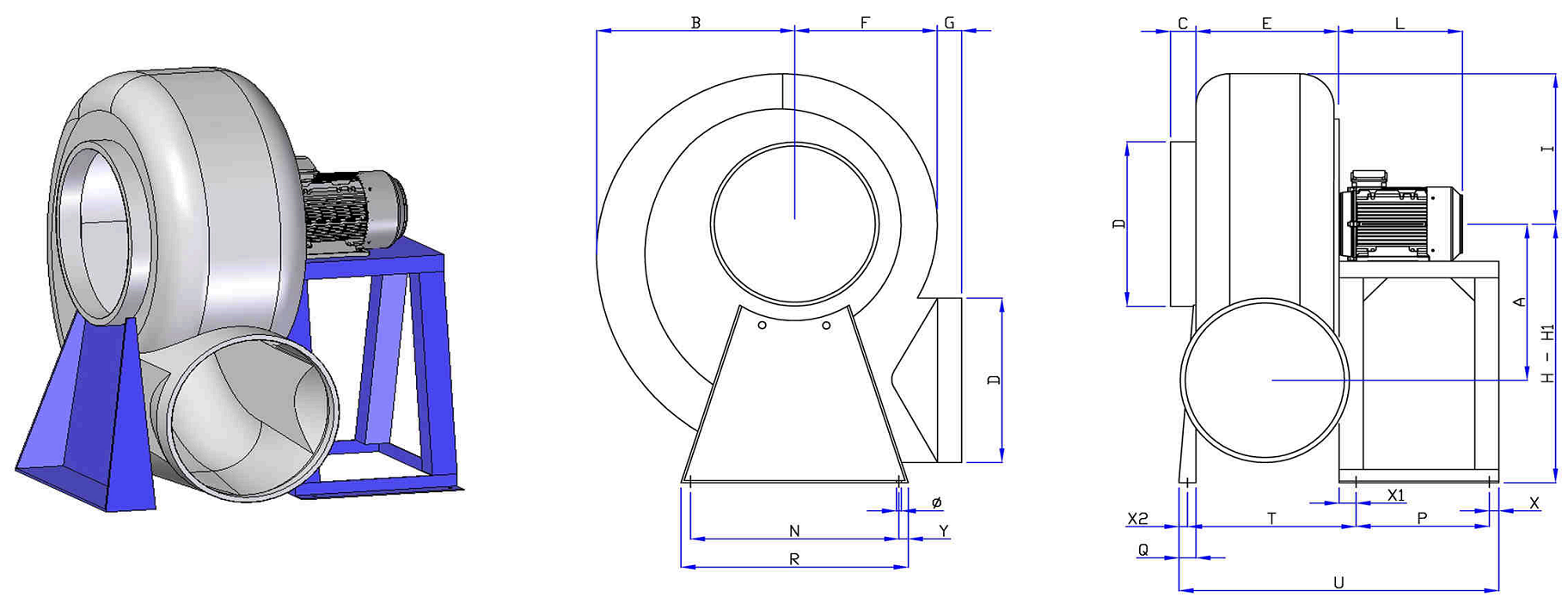

Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | H1 | I | L | N | P | Q | R | T | U | X | X1 | X2 | Y | Ø | Kg* |
PR804 | 180L | 22 | 1450 | 665 | 815 | 105 | 700 | 590 | 590 | 100 | 1100 | 950 | 640 | 510 | 862 | 551 | 60 | 940 | 690 | 1319 | 40 | 60 | 30 | 40 | 20 | 390 |
PR806 | 160M | 7.5 | 930 | 665 | 815 | 105 | 700 | 590 | 590 | 100 | 1100 | 950 | 640 | 510 | 862 | 551 | 60 | 940 | 690 | 1319 | 40 | 30 | 30 | 40 | 20 | 400 |
* Montage standard |

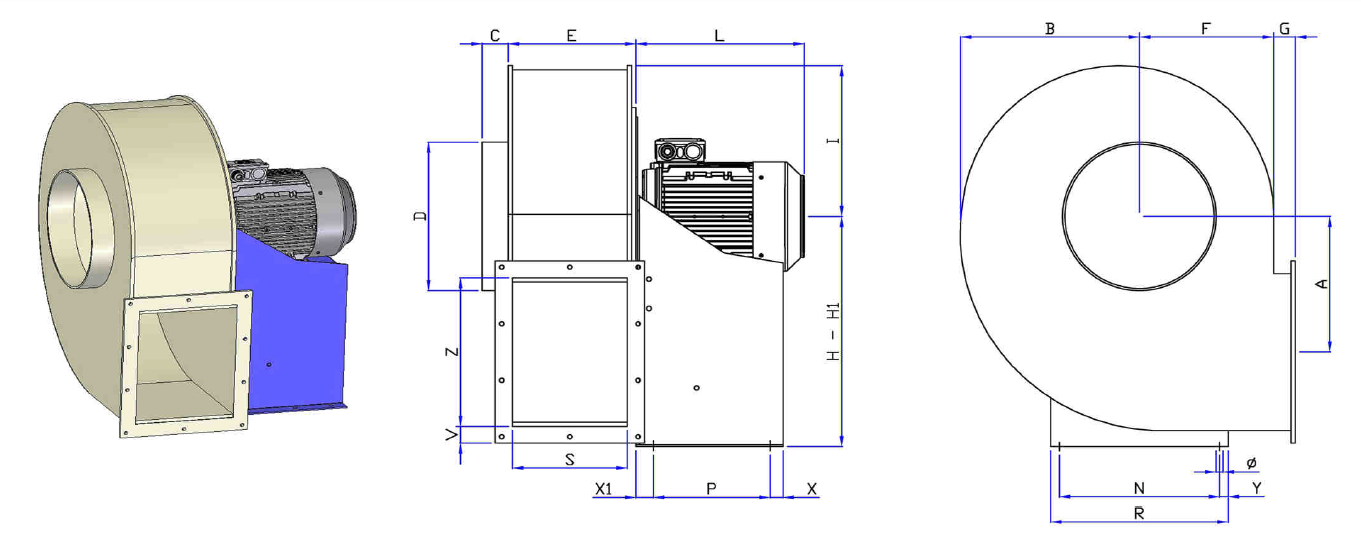

Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | H1 | I | L | N | P | Q | R | S | T | U | V | X | X1 | X2 | Y | Z | Ø | Kg* |
PR452 | 132 | 7.5 | 2850 | 324 | 410 | 60 | 355 | 295 | 310 | 50 | 550 | - | 360 | 420 | 370 | 270 | - | 410 | 265 | - | - | 40 | 30 | 40 | - | 20 | 355 | 16 | 90 |
PR506 | 80 | 0.55 | 900 | 360 | 480 | 80 | 400 | 380 | 330 | 50 | 630 | - | 400 | 270 | 289 | 480 | 40 | 325 | 350 | 350 | 880 | 50 | 25 | 30 | 25 | 18 | 400 | 16 | 145 |
PR504 | 100 | 2.2 | 1450 | 360 | 480 | 80 | 400 | 380 | 330 | 50 | 630 | - | 400 | 330 | 289 | 480 | 40 | 325 | 350 | 350 | 880 | 50 | 25 | 30 | 25 | 18 | 400 | 16 | 153 |
PR502 | 160 | 15 | 2850 | 360 | 480 | 80 | 400 | 380 | 330 | 50 | 630 | - | 400 | 504 | 385 | 480 | 40 | 421 | 350 | 350 | 880 | 50 | 25 | 30 | 25 | 18 | 400 | 16 | 260 |
PR502 | 160 | 18.5 | 2850 | 360 | 480 | 80 | 400 | 380 | 330 | 50 | 630 | - | 400 | 550 | 385 | 480 | 40 | 421 | 350 | 350 | 880 | 50 | 25 | 30 | 25 | 18 | 400 | 16 | 290 |
PR566 | 90 | 1.1 | 900 | 410 | 550 | 80 | 450 | 430 | 385 | 65 | 710 | - | 450 | 290 | 289 | 480 | 40 | 325 | 400 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 450 | 16 | 160 |
PR564 | 112 | 4 | 1450 | 410 | 550 | 80 | 450 | 430 | 385 | 65 | 710 | - | 450 | 330 | 289 | 480 | 40 | 325 | 400 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 450 | 16 | 170 |
PR564 | 132 | 5.5 | 1450 | 410 | 550 | 80 | 450 | 430 | 385 | 65 | 710 | - | 450 | 340 | 445 | 480 | 40 | 481 | 400 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 450 | 16 | 300 |
PR562 | 160 | 18.5 | 2850 | 410 | 550 | 80 | 450 | 430 | 385 | 65 | 710 | - | 450 | 504 | 445 | 480 | 40 | 481 | 400 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 450 | 16 | 330 |
PR562 | 180 | 22 | 2850 | 410 | 550 | 80 | 450 | 430 | 385 | 65 | 710 | - | 450 | 550 | 445 | 480 | 40 | 481 | 400 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 450 | 16 | 340 |
PR636 | 112 | 2.2 | 900 | 445 | 610 | 80 | 500 | 490 | 416 | 65 | 800 | - | 500 | 330 | 337 | 480 | 40 | 373 | 450 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 500 | 16 | 186 |
PR634 | 132 | 5.5 | 1450 | 445 | 610 | 80 | 500 | 490 | 416 | 65 | 800 | - | 500 | 420 | 337 | 480 | 40 | 373 | 450 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 500 | 16 | 197 |
PR632 | 180 | 22 | 2850 | 445 | 610 | 80 | 500 | 490 | 416 | 65 | 800 | - | 500 | 580 | 545 | 480 | 40 | 581 | 450 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 500 | 16 | 326 |
PR632 | 200 | 30 | 2850 | 445 | 610 | 80 | 500 | 490 | 416 | 65 | 800 | - | 500 | 670 | 545 | 480 | 40 | 581 | 450 | 410 | 940 | 50 | 25 | 40 | 25 | 18 | 500 | 16 | 395 |
PR716 | 132 | 4 | 900 | 500 | 690 | 100 | 700 | 545 | 440 | 75 | 850 | 700 | 570 | 420 | 772 | 551 | 60 | 850 | 500 | 560 | 1299 | 60 | 40 | 60 | 30 | 40 | 560 | 20 | 460 |
PR714 | 160 | 15 | 1450 | 500 | 690 | 100 | 700 | 545 | 440 | 75 | 850 | 700 | 570 | 504 | 772 | 551 | 60 | 850 | 500 | 560 | 1299 | 60 | 40 | 60 | 30 | 40 | 560 | 20 | 511 |
PR806 | 160 | 7.5 | 950 | 560 | 790 | 100 | 800 | 605 | 500 | 75 | 950 | 780 | 650 | 504 | 862 | 551 | 60 | 940 | 560 | 690 | 1319 | 60 | 40 | 60 | 30 | 40 | 630 | 20 | 520 |
PR804 | 180 | 22 | 1450 | 560 | 790 | 100 | 800 | 605 | 500 | 75 | 950 | 780 | 650 | 580 | 862 | 551 | 60 | 940 | 560 | 690 | 1319 | 60 | 40 | 60 | 30 | 40 | 630 | 20 | 583 |
PR906 | 180 | 15 | 950 | 630 | 870 | 100 | 900 | 680 | 590 | 75 | 1060 | 870 | 720 | 580 | 962 | 551 | 60 | 1040 | 630 | 760 | 1389 | 60 | 40 | 60 | 30 | 40 | 710 | 20 | 605 |
PR904 | 225 | 45 | 1450 | 630 | 870 | 100 | 900 | 680 | 590 | 75 | 1060 | 870 | 720 | 700 | 962 | 551 | 60 | 1040 | 630 | 760 | 1389 | 60 | 40 | 60 | 30 | 40 | 710 | 20 | 745 |
PR1006 | 200 | 22 | 950 | 710 | 985 | 120 | 1000 | 770 | 660 | 75 | 1180 | 980 | 840 | 670 | 1056 | 607 | 60 | 1134 | 710 | 840 | 1525 | 70 | 40 | 60 | 30 | 40 | 800 | 20 | 660 |
PR1004 | 280 | 75 | 1450 | 710 | 985 | 120 | 1000 | 770 | 660 | 75 | 1180 | 980 | 840 | 780 | 1056 | 607 | 60 | 1134 | 710 | 840 | 1525 | 70 | 40 | 60 | 30 | 40 | 800 | 20 | 920 |
PR1108 | 225 | 18 | 750 | 820 | 1080 | 150 | 1100 | 870 | 750 | 100 | 1320 | 1100 | 930 | 700 | 1180 | 760 | 60 | 1258 | 800 | 960 | 1798 | 70 | 40 | 60 | 30 | 40 | 900 | 24 | 890 |
PR1106 | 250 | 37 | 950 | 820 | 1080 | 150 | 1100 | 870 | 750 | 100 | 1320 | 1100 | 930 | 770 | 1180 | 760 | 60 | 1258 | 800 | 960 | 1798 | 70 | 40 | 60 | 30 | 40 | 900 | 24 | 980 |
PR1104 | 315 | 110 | 1450 | 820 | 1080 | 150 | 1100 | 870 | 750 | 100 | 1320 | 1100 | 930 | 1160 | 1180 | 760 | 60 | 1258 | 800 | 960 | 1798 | 70 | 40 | 60 | 30 | 40 | 900 | 24 | 1230 |
PR1258 | 250 | 30 | 750 | 920 | 1210 | 150 | 1250 | 970 | 840 | 100 | 1500 | 1200 | 1020 | 770 | 1350 | 760 | 60 | 1428 | 900 | 1050 | 1888 | 70 | 40 | 60 | 30 | 40 | 1000 | 24 | 1540 |
PR1256 | 280 | 55 | 950 | 920 | 1210 | 150 | 1250 | 970 | 840 | 125 | 1500 | 1200 | 1020 | 800 | 1350 | 760 | 60 | 1428 | 900 | 1050 | 1888 | 70 | 40 | 60 | 30 | 40 | 1000 | 24 | 1700 |
PR1358 | 280 | 45 | 750 | 1020 | 1350 | 150 | 1350 | 1080 | 875 | 125 | 1700 | 1350 | 1120 | 800 | 1450 | 760 | 60 | 1528 | 1000 | 1140 | 1978 | 70 | 40 | 60 | 30 | 40 | 1100 | 24 | 1510 |
PR1356 | 315 | 90 | 950 | 1020 | 1350 | 150 | 1350 | 1080 | 875 | 125 | 1700 | 1350 | 1120 | 1160 | 1450 | 760 | 60 | 1528 | 1000 | 1140 | 1978 | 70 | 40 | 60 | 30 | 40 | 1100 | 24 | 2005 |
PR1408 | 315 | 55 | 750 | 1020 | 1350 | 150 | 1400 | 1080 | 875 | 125 | 1700 | 1350 | 1120 | 1160 | 1450 | 760 | 60 | 1528 | 1000 | 1140 | 1978 | 80 | 40 | 60 | 30 | 40 | 1100 | 24 | 1640 |
PR1406 | 315 | 110 | 950 | 1020 | 1350 | 150 | 1400 | 1080 | 875 | 125 | 1700 | 1350 | 1120 | 1180 | 1450 | 760 | 60 | 1528 | 1000 | 1140 | 1978 | 80 | 40 | 60 | 30 | 40 | 1100 | 24 | 2150 |
* Montage standard ** Montage ATEX |
Dessins ventilateurs série PR (au format dwg)
PR 45 | PR 80-RD | ||
PR50-100-LG | PR 63-132-LG | ||
PR 56-112-LG |
