Série P / PT / P-CO
Ces ventilateurs centrifuges sont entièrement réalisés en plastique. La volute peut être proposée en orientation LG et RD dans 8 positions. La turbine à réaction, équilibrée en statique et en dynamique dispose d'un rendement superieur à 72% qui permet l'installation de moteurs de faible puissance pour des débits élevés. Ces ventilateurs sont particulièrement adaptée à l'extraction de vapeurs corrosives sur les hottes de laboratoires, sorbonnes, seules ou groupées, sur un ventilateur ou avec un caisson de filtration. Ils sont livrés en standard équipés de moteurs IP55 monophasés ou triphasés, montés hors du flux d'air.

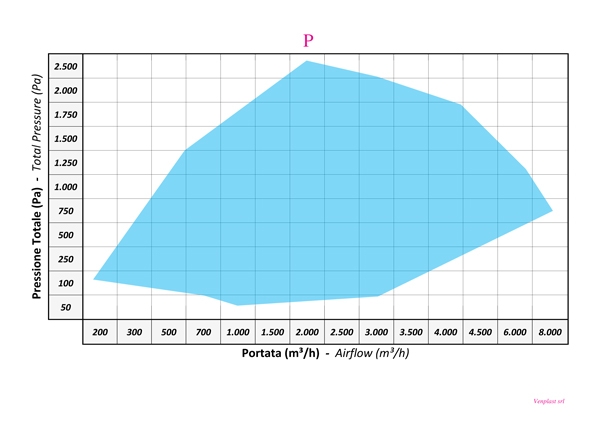

Débit de 150 à 7000 m3/h | |
Volute totalement injectée en PE (existe en PP, PPs, PPel, PEes, PEel) | |
Turbine à réaction en PP (existe en PE ou PVDF) | |
Support moteur en acier traité verni époxy ou acier inox. Moteur forme B5 montage 5 et visserie en acier inox |
|
Disponible en version ATEX pour les zones gaz ou poussières |

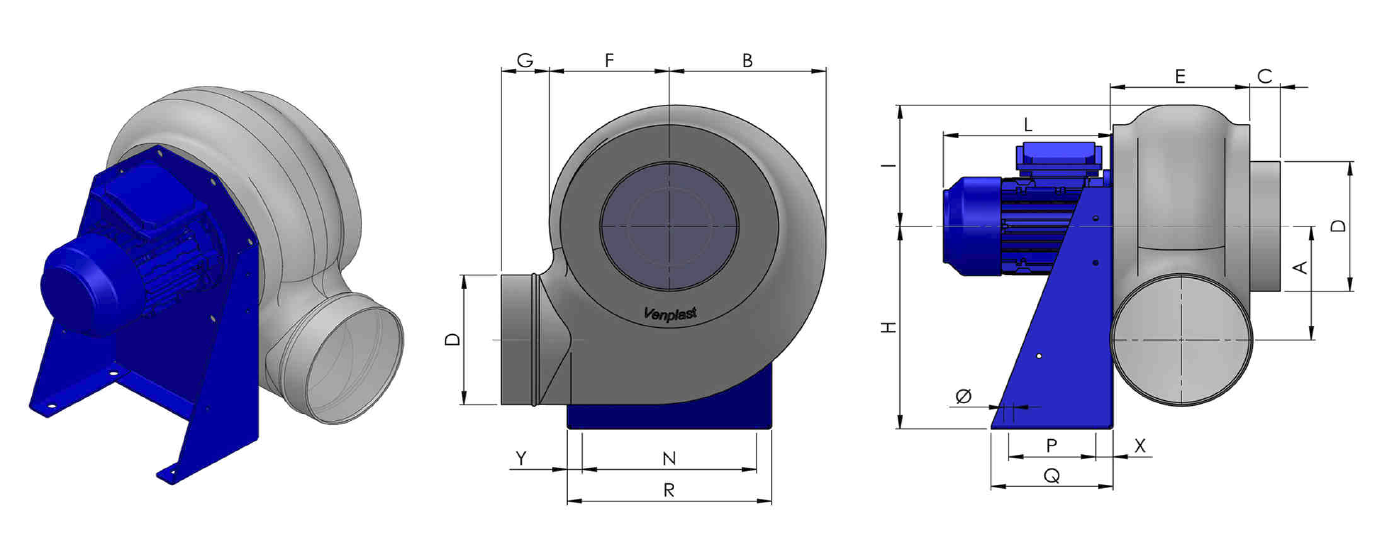

Série P
Type | Mot.Gr. Size | Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | Y | X |
Ø | Kg * | Kg ** |
P202 | 63 | 0.18 | 2750 | 140 | 180 | 35 | 160 | 160 | 138 | 55 | 250 | 150 | 190 | 200 | 100 | 140 | 235 | 17.5 | 20 | 11 | 9 | 17 |
P204 | 63 | 0.12 | 1370 | 140 | 180 | 35 | 160 | 160 | 138 | 55 | 250 | 150 | 195 | 200 | 100 | 140 | 235 | 17.5 | 20 | 11 | 9 | 17 |
P222 | 63 | 0.25 | 2800 | 173 | 228 | 35 | 200 | 185 | 170 | 55 | 310 | 190 | 210 | 225 | 100 | 140 | 290 | 17.5 | 20 | 11 | 13 | 24 |
P224 | 63 | 0.12 | 1370 | 173 | 228 | 35 | 200 | 185 | 170 | 55 | 310 | 190 | 190 | 255 | 100 | 140 | 290 | 17.5 | 20 | 11 | 10 | 18 |
P252 | 71 | 0.37 | 2800 | 173 | 228 | 35 | 200 |
185 | 170 | 55 | 310 | 190 | 220 | 255 | 100 | 140 | 290 | 17.5 | 20 | 11 | 13 | 24 |
P254 | 63 | 0.12 | 1370 | 173 | 228 | 35 | 200 |
185 | 170 | 55 | 310 | 190 | 190 | 255 | 100 | 140 | 290 | 17.5 | 20 | 11 | 10 | 18 |
P282 | 80 |
0.75 | 2850 | 208 | 255 | 40 | 225 | 195 | 190 | 70 | 350 | 210 | 240 | 280 | 120 | 190 | 316 | 18 | 35 | 11 | 19 | 33 |
P284 | 63 | 0.18 | 1370 | 208 | 255 | 40 | 225 | 195 | 190 | 70 | 350 | 210 | 190 | 280 | 120 | 190 | 316 | 18 | 35 | 11 | 14 | 23 |
P312 | 90 |
1.50 | 2850 | 240 | 280 | 40 | 250 |
200 | 210 | 70 | 410 | 230 | 290 | 320 | 150 | 230 | 355 | 17.5 | 40 | 11 | 26 | 45 |
P314 |
71 | 0.25 | 1400 | 240 | 280 | 40 | 250 | 200 | 210 | 70 | 410 | 230 | 220 | 320 | 150 | 230 | 355 | 17.5 | 40 | 11 | 19 | 30 |
P316 | 71 | 0.18 | 930 | 240 | 280 | 40 | 250 | 200 | 210 | 70 | 410 | 230 | 210 | 320 | 150 | 230 | 355 | 17.5 | 40 | 11 | 19 | 30 |
P352 | 90 | 2.20 | 2870 | 260 | 312 | 40 | 280 |
237 | 230 | 55 | 445 | 270 | 290 | 355 | 150 | 230 | 390 | 17.5 | 40 | 11 | 32 | 51 |
P354 | 71 | 0.37 | 1400 | 260 | 312 | 40 | 280 | 237 | 230 | 55 | 445 | 270 | 220 | 355 | 150 | 230 | 390 | 17.5 | 40 | 11 | 23 | 34 |
P356 | 71 | 0.18 | 930 | 260 | 312 | 40 | 280 | 237 | 230 | 55 | 445 | 270 | 210 | 355 | 150 | 230 | 390 | 17.5 | 40 | 11 | 23 | 34 |
P404 | 80 |
0.55 | 1410 | 290 | 356 | 40 | 315 | 252 | 264 | 55 | 395 | 295 | 240 | 325 | 170 | 250 | 365 | 20 | 40 | 11 | 33 | 47 |
P406 |
71 | 0.25 | 920 | 290 | 356 | 40 | 315 | 252 | 264 | 55 | 395 | 295 | 240 | 325 | 170 | 250 | 365 | 20 | 40 | 11 | 30 | 41 |
P452 | 100 | 4.0 | 2860 | 324 | 400 | 40 | 355 | 287 | 295 | 55 | 550 | 330 | 415 | 370 | 270 | 340 | 410 | 20 | 40 | 11 | 57 | 72 |
P454 | 90 | 1.10 | 1410 | 324 | 400 | 40 | 355 | 287 | 295 | 55 | 550 | 330 | 290 | 370 | 170 | 250 | 410 | 20 | 40 | 11 | 40 | 61 |
* Montage standard ** Montage ATEX |

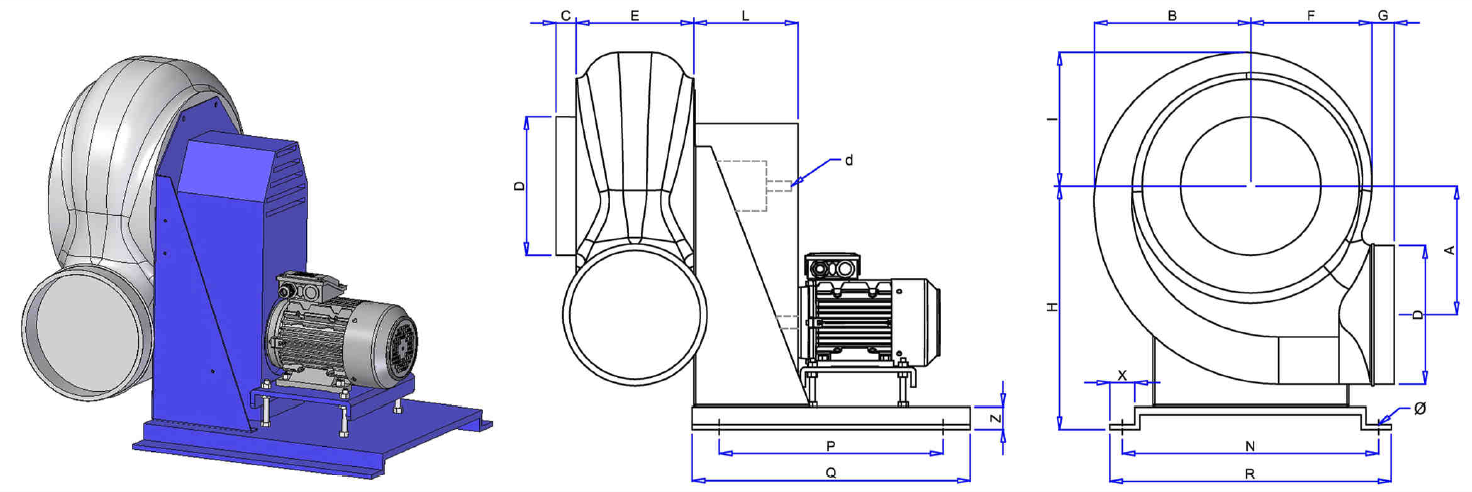

Série PT
Type | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | X | Z |
Ø | d | Kg * |
PT 20 | 140 | 180 | 35 | 160 | 160 | 138 | 55 | 285 | 150 | 145 | 345 | 345 | 485 | 375 | 40 | 35 | 11 | 19 | 18 |
PT 22 | 173 | 228 | 35 | 200 | 185 | 170 | 55 | 345 | 190 | 145 | 345 | 345 | 485 | 375 | 40 | 35 | 11 | 19 | 22 |
PT 25 |
173 | 228 | 35 | 200 | 185 | 170 | 55 | 345 | 190 | 145 | 345 | 345 | 485 | 375 | 40 | 35 | 11 | 19 | 25 |
PT 28 |
208 | 255 | 40 | 225 | 195 | 190 | 70 | 385 | 210 | 165 | 345 | 345 | 485 | 375 | 40 | 35 | 11 | 24 | 28 |
PT 31 |
240 | 280 | 40 | 250 |
200 | 210 | 70 | 445 | 230 | 165 | 507 | 420 | 560 | 550 | 40 | 35 | 11 | 24 | 36 |
PT 35 |
260 | 312 | 40 | 280 |
237 | 230 | 55 | 480 | 270 | 185 | 507 | 420 | 560 | 550 | 40 | 35 | 11 | 24 | 39 |
PT 40 |
290 | 356 | 40 | 315 | 252 | 264 | 55 | 530 | 295 | 185 | 507 | 420 | 560 | 550 | 40 | 35 | 11 | 28 | 48 |
PT 45 |
324 | 400 | 40 | 355 | 287 | 295 | 55 | 585 | 330 | 185 | 507 | 420 | 560 | 550 | 40 | 35 | 11 | 28 | 50 |
* Montage standard ** Montage ATEX |
Série P-CO
Type | Mot.Gr. Size | Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | Kg * | Kg ** |
P-CO 204 | 63 | 0.12 | 1450 | 570 | 540 | 550 | 160 | 85 | 500 | 320 | 15 | 23 |
P-CO 202 | 63 | 0.18 | 2750 | 570 | 540 | 550 | 160 | 85 | 500 | 320 | 15 | 23 |
P-CO 224 | 63 | 0.12 | 1370 | 570 | 540 | 580 | 200 | 85 | 500 | 320 | 16 | 24 |
P-CO 222 | 63 | 0.25 | 2800 | 570 | 540 | 580 | 200 | 85 | 500 | 320 | 19 | 26 |
P-CO 254 | 63 | 0.12 | 1370 | 570 | 540 | 580 | 200 | 85 | 500 | 320 | 16 | 24 |
P-CO 252 | 71 | 0.37 | 2800 | 570 | 540 | 580 | 200 | 85 | 500 | 320 | 19 | 26 |
P-CO 284 | 63 | 0.18 | 1370 | 570 | 540 | 600 | 225 | 85 | 500 | 320 | 20 | 29 |
P-CO 282 | 80 | 0.75 | 2850 | 570 | 540 | 600 | 225 | 85 | 500 | 320 | 25 | 39 |
P-CO 316 | 71 | 0.18 | 930 | 570 | 540 | 610 | 250 | 85 | 500 | 360 | 25 | 36 |
P-CO 314 |
71 | 0.25 | 1400 | 660 | 540 | 610 | 250 | 85 | 500 | 360 | 25 | 36 |
P-CO 312 | 90 | 1.50 | 2850 | 660 | 540 | 610 | 250 | 85 | 500 | 360 | 32 | 51 |
P-CO 356 | 71 | 0.18 | 930 | 660 | 540 | 640 | 280 | 85 | 500 | 360 | 29 | 40 |
P-CO 354 | 71 | 0.37 | 1400 | 660 | 540 | 640 | 280 | 85 | 500 | 360 | 29 | 40 |
P-CO 352 |
90 | 2.20 | 2870 | 660 | 540 | 640 | 280 | 85 | 500 | 360 | 38 | 57 |
P-CO 406 | 71 | 0.25 | 920 | 660 | 750 | 685 | 315 | 100 | 700 | 360 | 39 | 50 |
P-CO 404 | 80 | 0.55 | 1410 | 660 | 750 | 685 | 315 | 100 | 700 | 360 | 42 | 56 |
P-CO 456 | 80 | 0.37 | 920 | 660 | 750 | 710 | 355 | 100 | 700 | 360 | 46 | 60 |
P-CO 454 | 90 | 1.10 | 1410 | 660 | 750 | 710 | 355 | 100 | 700 | 360 | 49 | 70 |
* Montage standard ** Montage ATEX |
