Série PC

Les ventilateurs centrifuges PC sont entièrement réalisés en plastique. La volute peut être proposée en orientation LG et RD dans 8 positions. La turbine à pales radiales est équilibrée en statique ainsi qu'en dynamique, elle est étroite et permet d'obtenir de moyennes pressions particulièrement adaptées pour l'extraction de vapeurs corrosives sur les bras de Laboratoires. Ils sont livrés en standard équipés de moteurs IP55 monophasés ou triphasés, montés hors du flux d'air sur une chaise métallique peinte époxy.

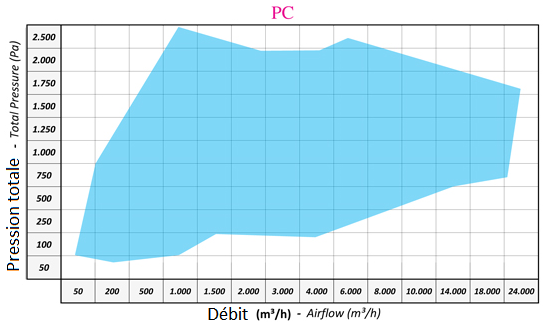

m3 h Débit de 50 à 24 000 m3/h
volute Volute totalement injectée en PE (existe en PP ou PPs)
turbine Turbine à parles radiales en PP (existe en PE ou PVDF)
chassis

Support moteur en acier traité verni époxy, ou acier inox Moteur forme B5 montage 5 et visserie en acier inox

atex Disponible en version ATEX pour les zones gaz ou poussières

Télécharger les dessins dwg de la série PC

DWG PC 20      DWG PC 31
DWG PC 25   DWG PC 40
 DWG PC 28

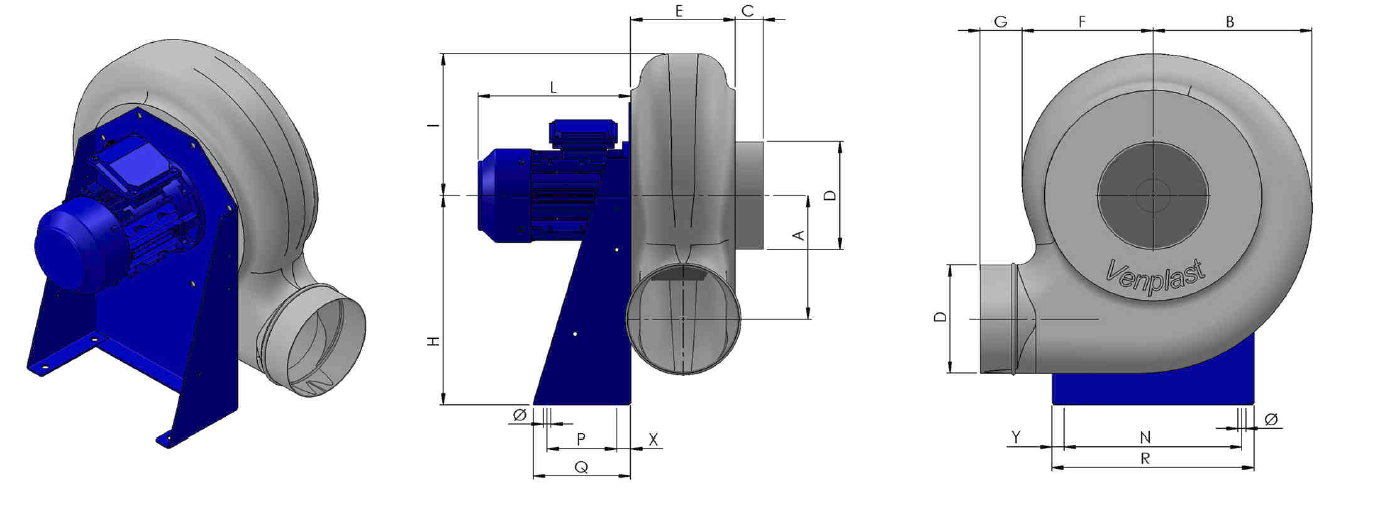

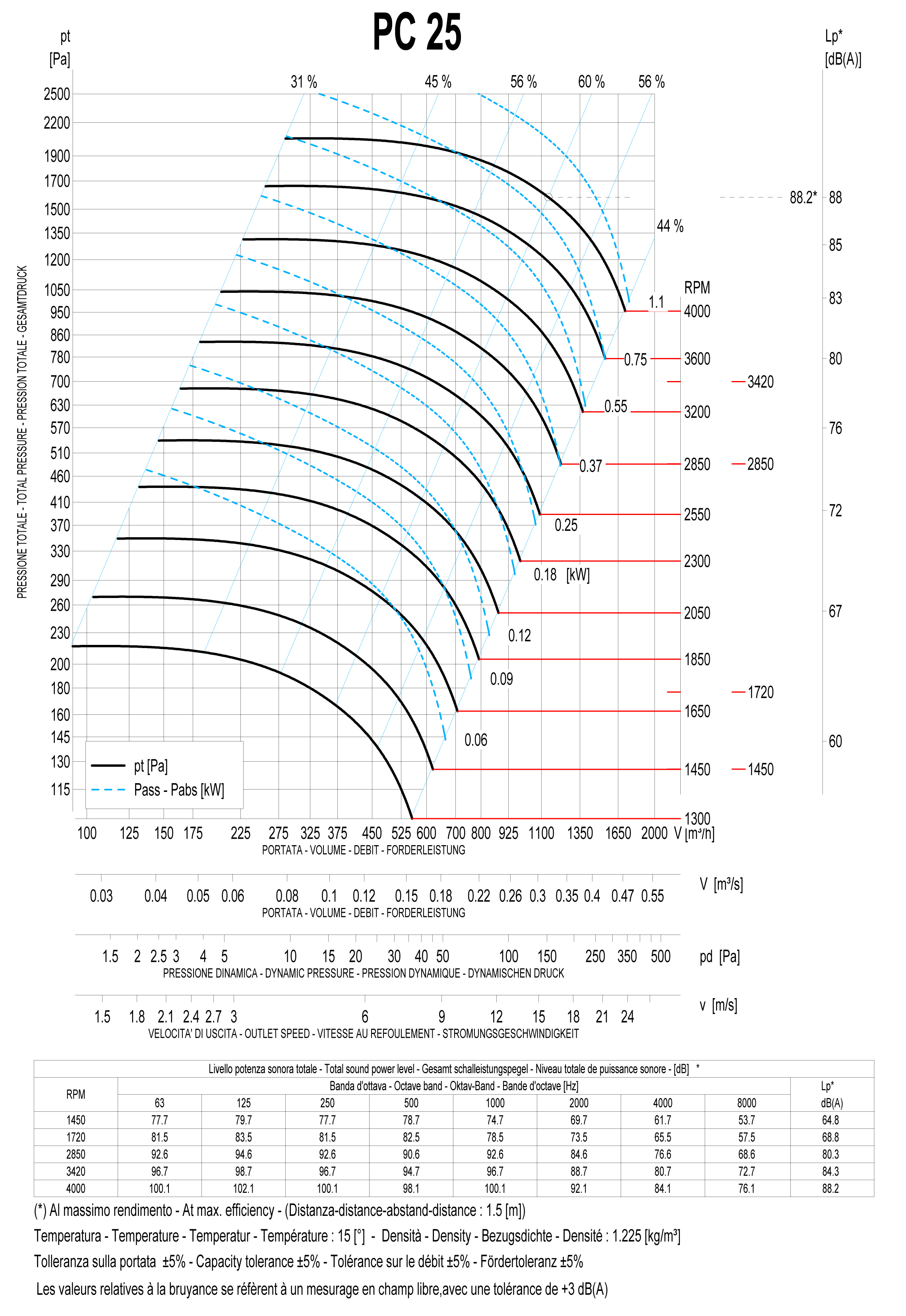

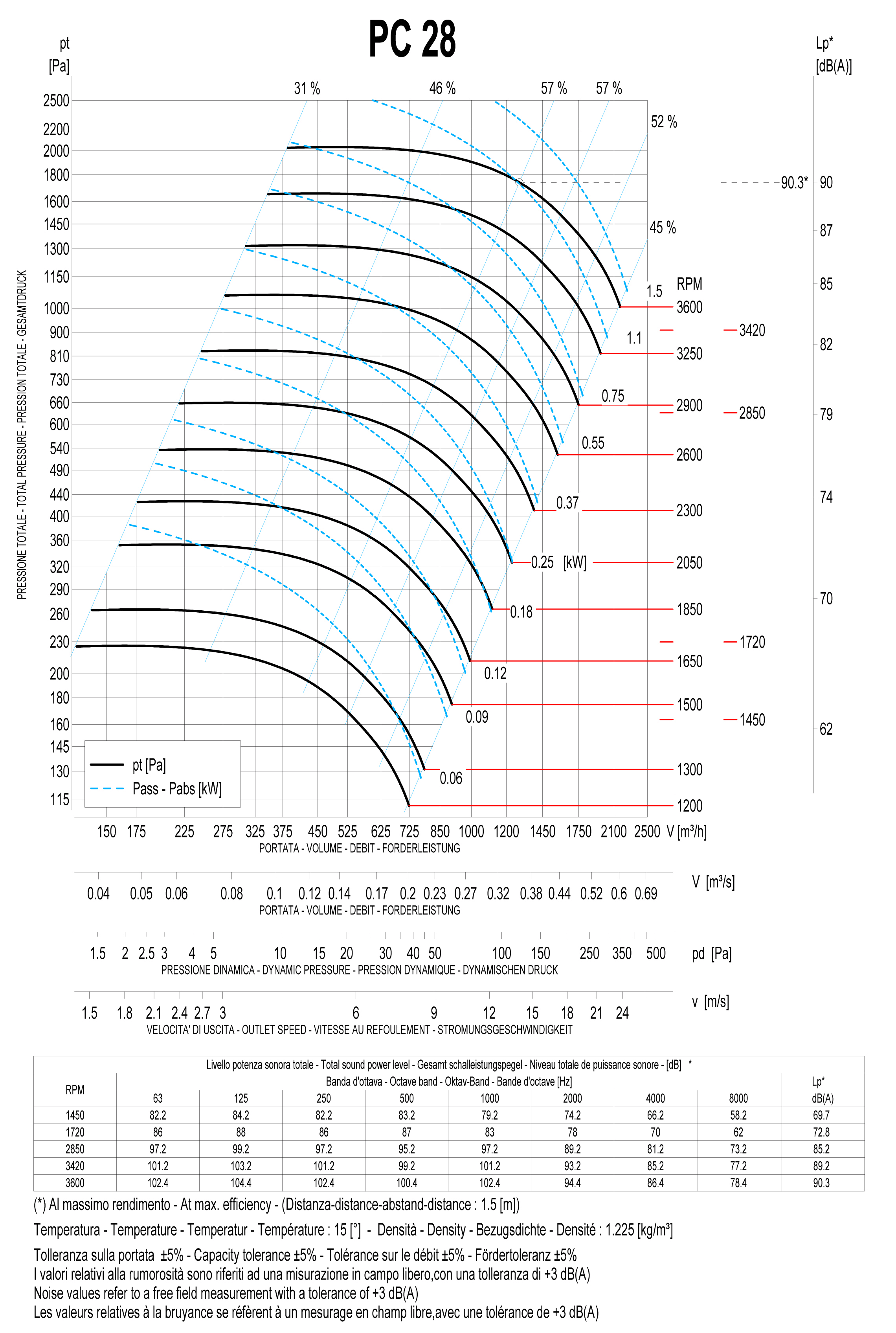

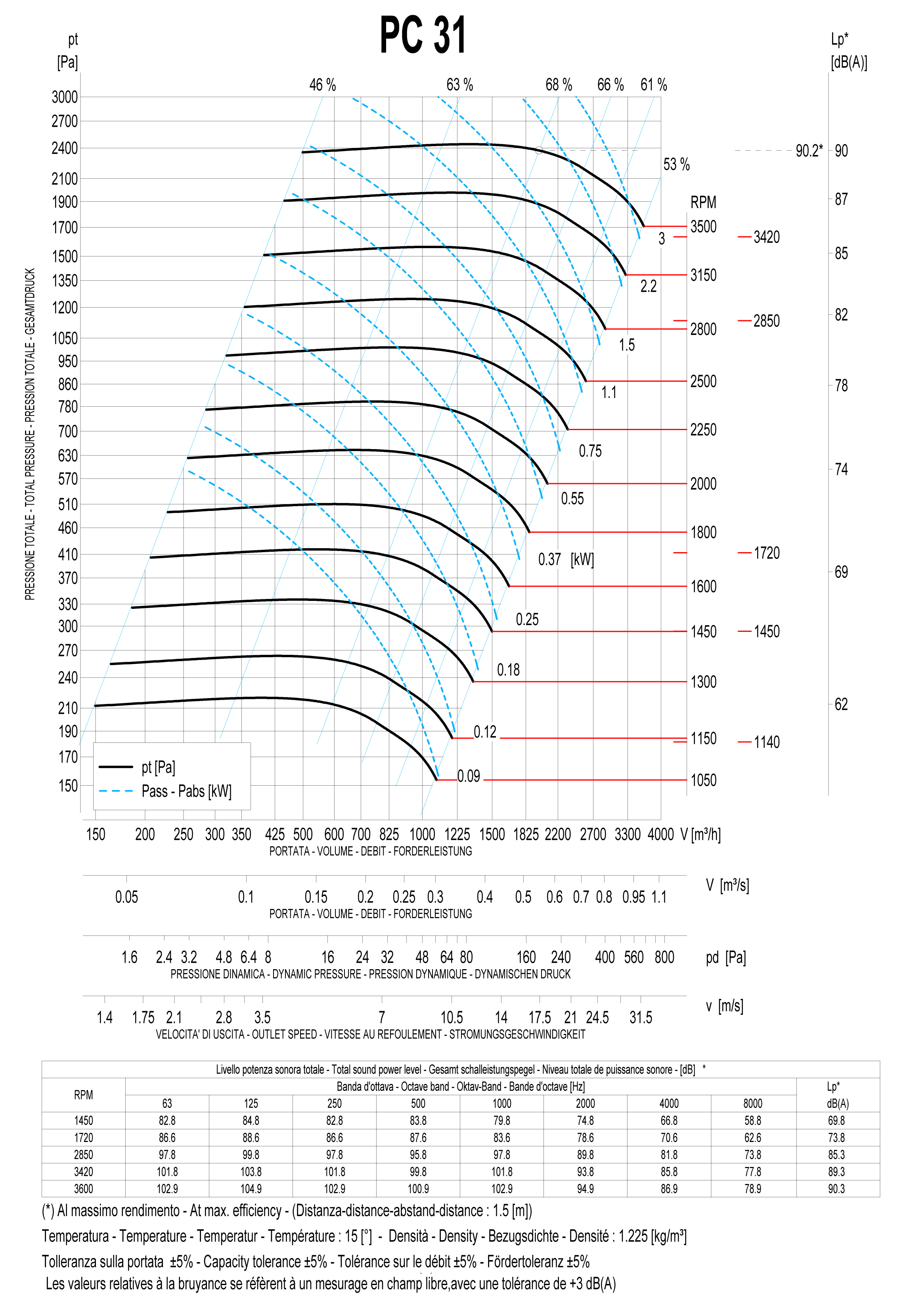

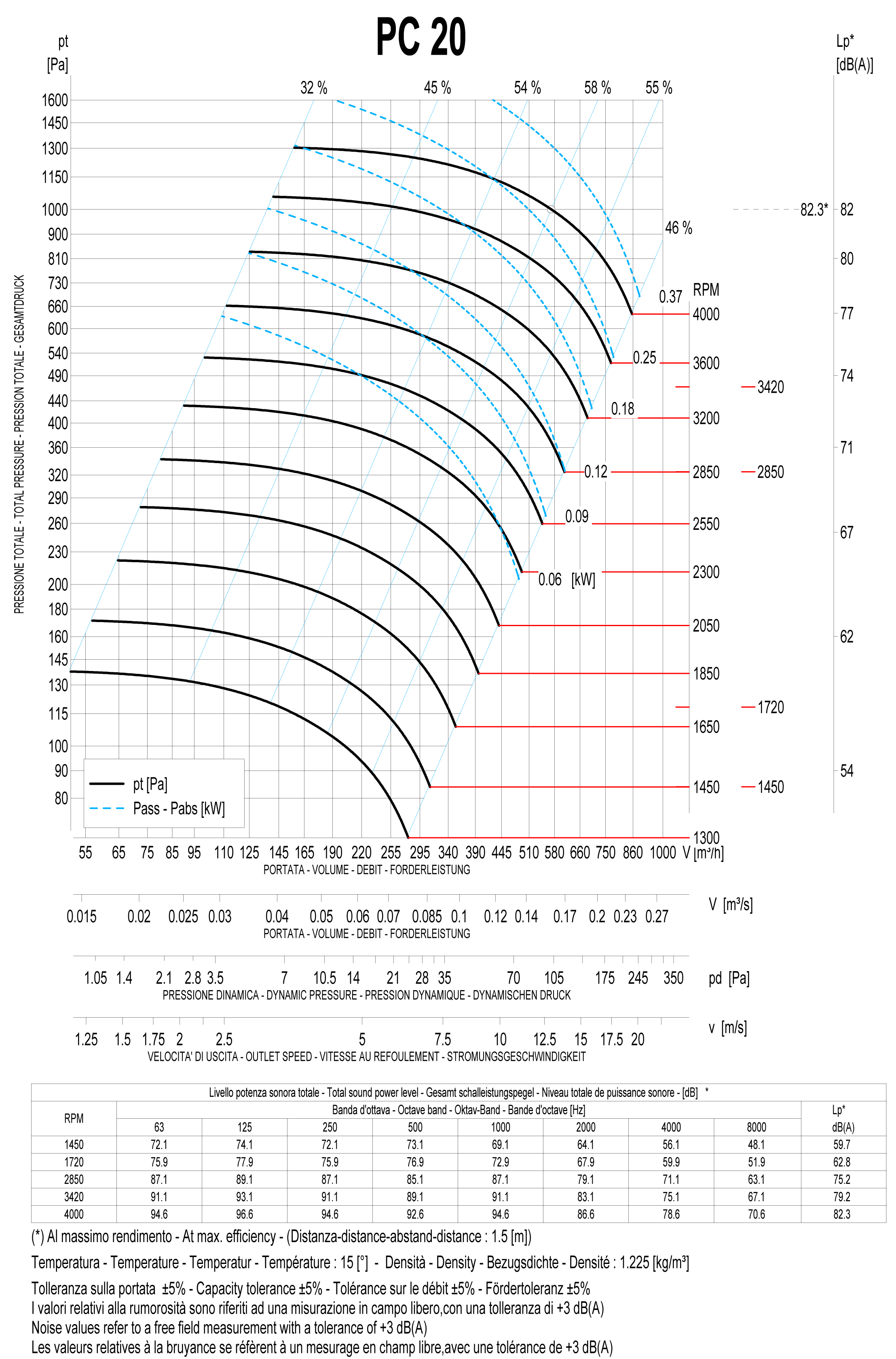

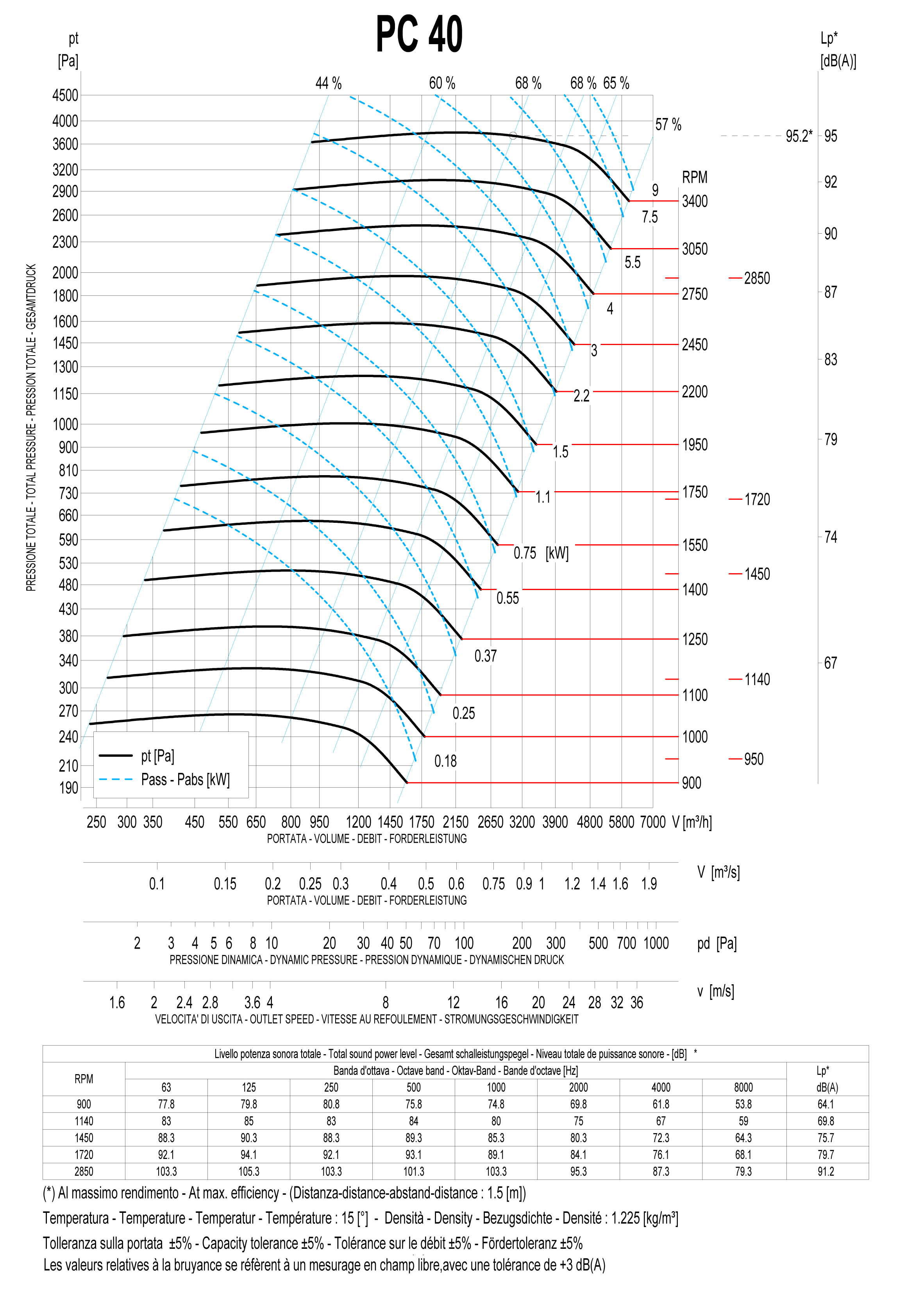

Série PC 20 - 25 - 28 - 31 - 40

PC draw

Type Mot.Gr.
Size
Mot. Kw T/mn Rpm A B C D E F G H I L N P Q R Y X
Ø Kg * Kg **
PC202 63 0.25 2850  142  187 40 125 120 150 60 250 165 195 200 100 140 235 17.5 20  11 9 17
PC204 63  0.12 1370  142  187 40 125 120 150 60 250 165 190 200 100 140 235 17.5 20  11 9 17
PC252 80  0.75 2850  183  228 40 160
153 188 60 310 210 220 255 100 140 290 17.5 20  11 13 24
PC254 63  0.18 1370  183  228 40 160
153 188 60 310 210 190 255 100 140 290 17.5 20  11 10 18
PC282 80
 1.1 2850  208  274 40 180 160 204 60 350 230 240 277 120 190 316 18 35  11 19 33
PC284 63  0.18 1370  208  274 40 180 160 204 60 350 230 190 277 120 190 316 18 35  11 14 23
PC312 80
 1.50 2850  230  310 40 200
170 220 60 410 245 290 320 150 230 355 17.5 40  11 26 45
PC314
71  0.25 1400  230  310 40 200 170 220 60 410 245 210 320 150 230 355 17.5 40  11 19 30
PC316 63 0.12 930 230 310 40 200 170 220 60 410 245 210 320 150 230 355 17.5 40 11 19 30
PC402 112  4 2850
290 380 40 250 194 265 80 495 330 325
330 270
315 365
20 40 11 47 63
PC402 112  5.5 2850 290  380 40
250 194 265 80 495 330 365 330  270 340 365 20 40 11 50 72
PC404 80
 0.75 1410  290  380 40 250 194 265 80 495 330 240 330 170 250 365 20 40  11 33 47
PC406
71  0.25 920  290  380 40 250 194 265 80 495 330 220 330 170 250 365 20 40  11 30 41
* Montage standard  ** Montage ATEX

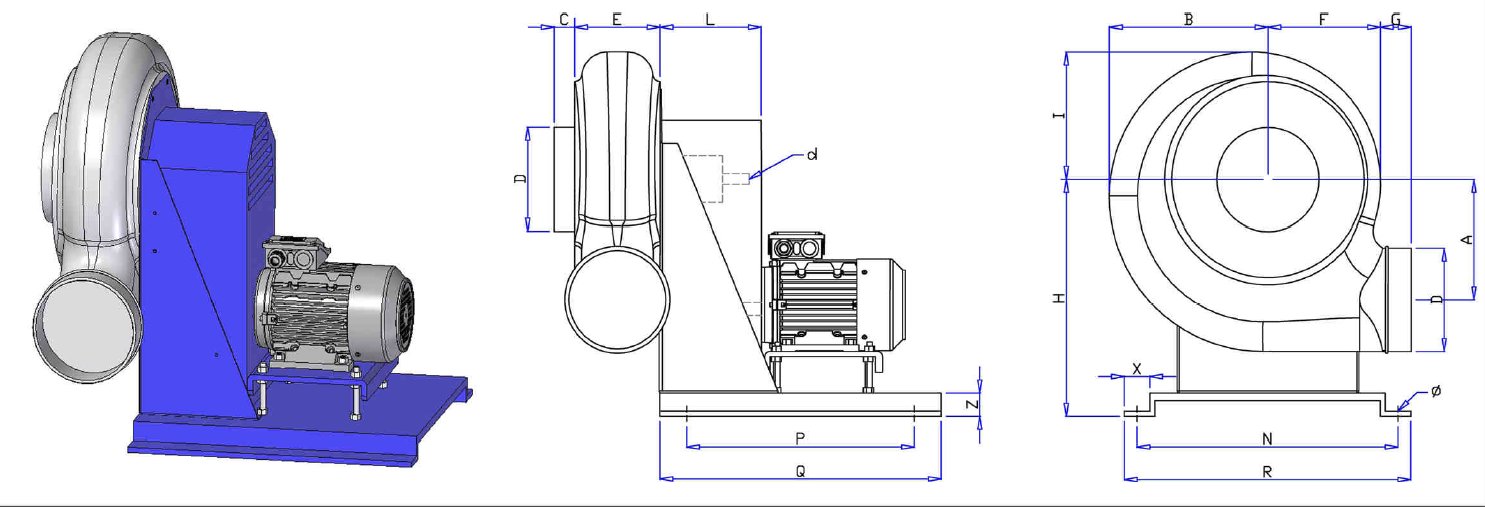

 Série PC-T 20 - 25 - 28 - 31 - 40

PCT draw

Type A B C D E F G H I L N P Q R X Z
Ø d Kg *
PCT 20  142 187 40 125 120 150 60 250 165 145 345 345 485 375 40 35 11  19 18
PCT 25  183  228 40 160 153 188 60 310 210 145 345 345 485 375 40 35 11  19 25
PCT 28  208 274 40 180 160 204 60 350 230 165 345 345 485 375 40 35 11  24 28
PCT 31  230 310 40 200 170 220 60 410 245 165 512 420 560 550 40 35 11  24 36
PCT 40  290 380 40 250 194 265 80 495 330 185 512 420 560 550 40 35 11  28 48
* Montage standard
