Série PCM
Les ventilateurs centrifuges PCM sont entièrement réalisés en matière plastique qui leur confère une excellente résistance aux agents chimiques tels que les acides et solvants. La volute se constitue de demi-coquilles injectées en PE anti UV assemblées par vis en acier inoxydable. Elle est proposée en orientation LG et RD. Les ventilateurs PCM sont livrés en standards équipés de moteurs IP55 monophasés ou triphasés, montés hors du flux d'air. ICes ventilateurs permettent une utilisation plus spécifique à l'extraction de vapeurs corrosives sur les armoires de stockage, et bras de Laboratoires.
 |

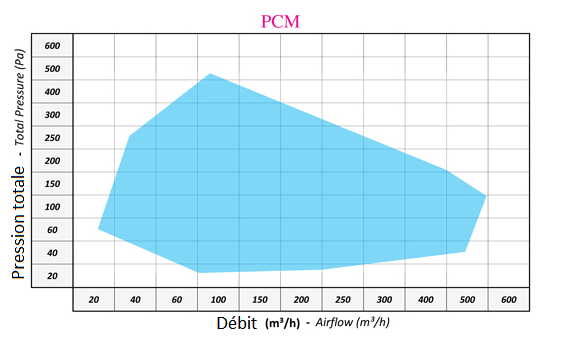

Débit de 20 à 550 m3/h |
 |
Volute totalement injectée en PE (existe en PP ou PPs) |
 |
Turbine à action en PP |
 |
Support moteur en acier traité verni époxy, ou acier inox Moteur forme B14 montage 5 et visserie en acier inox |
 |
Disponible en version ATEX pour les zones gaz ou poussières |
Télécharger les dessins dwg de la série PCM
 |

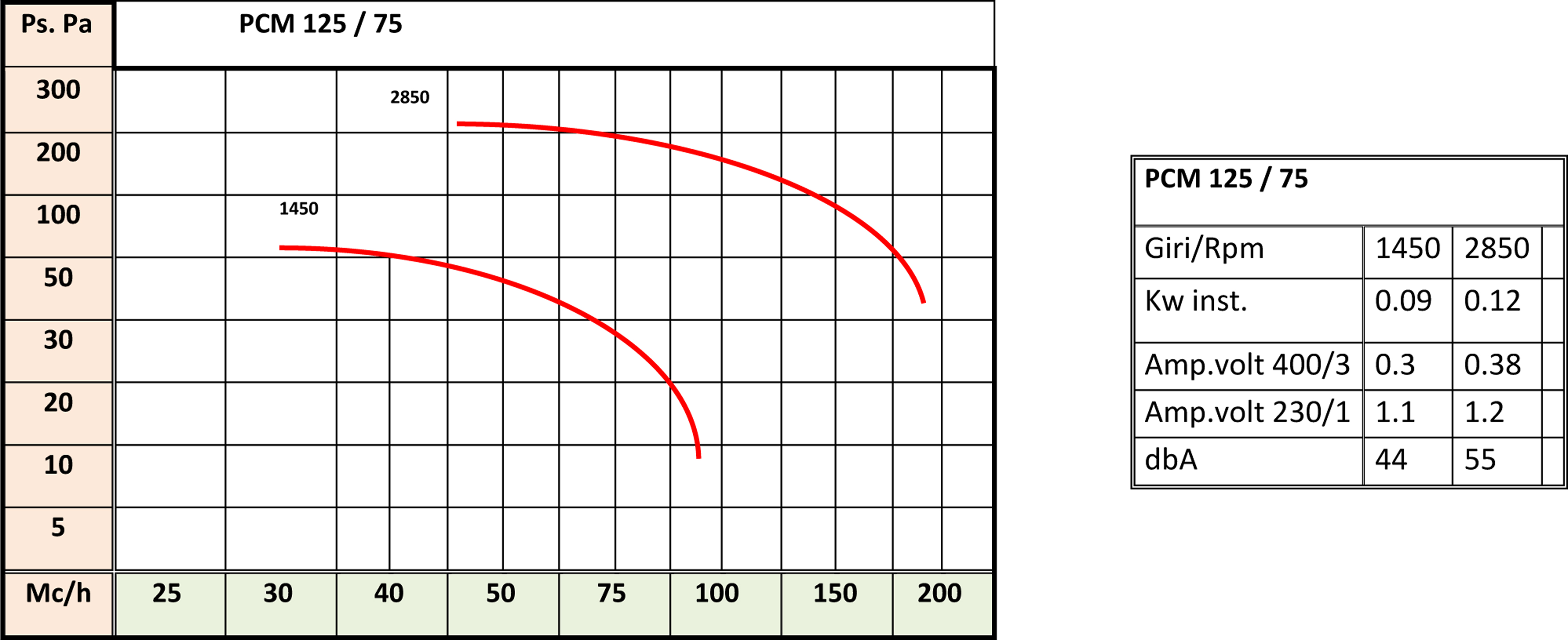

PCM 125-75 |
|

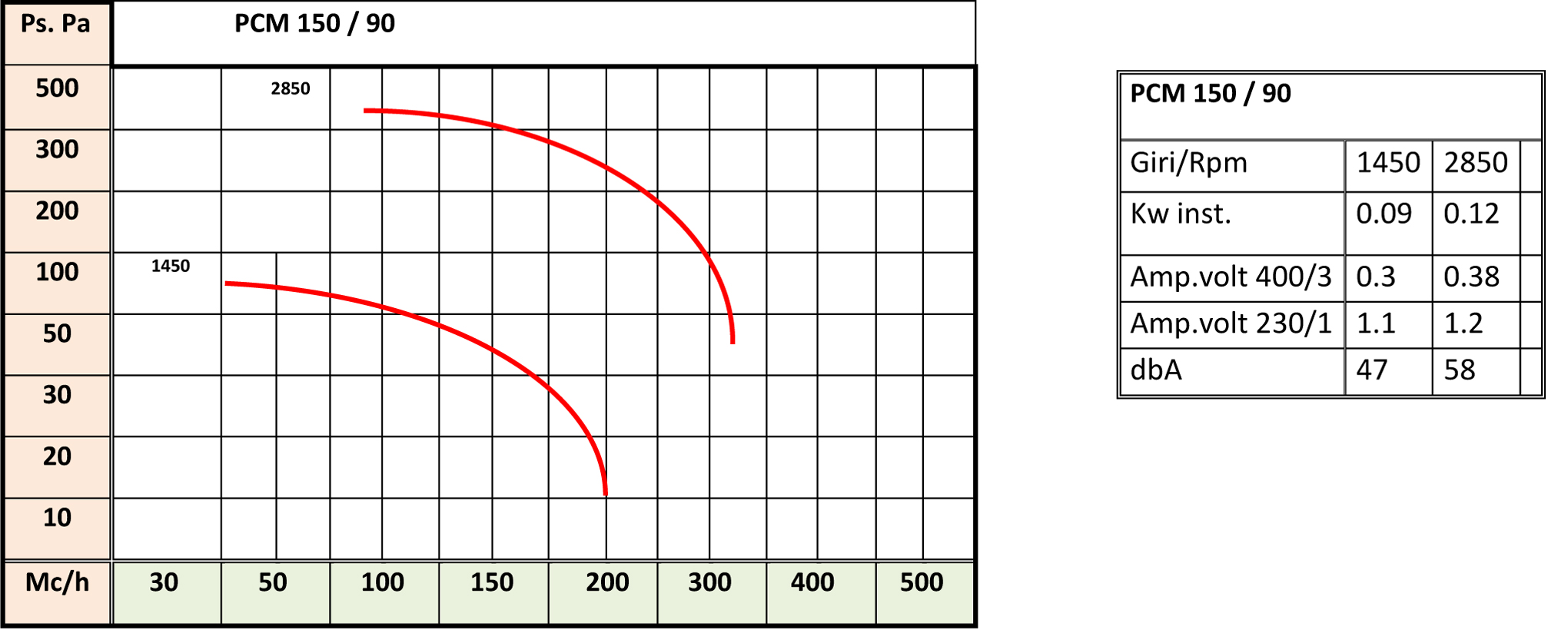

PCM 150-90 |
|

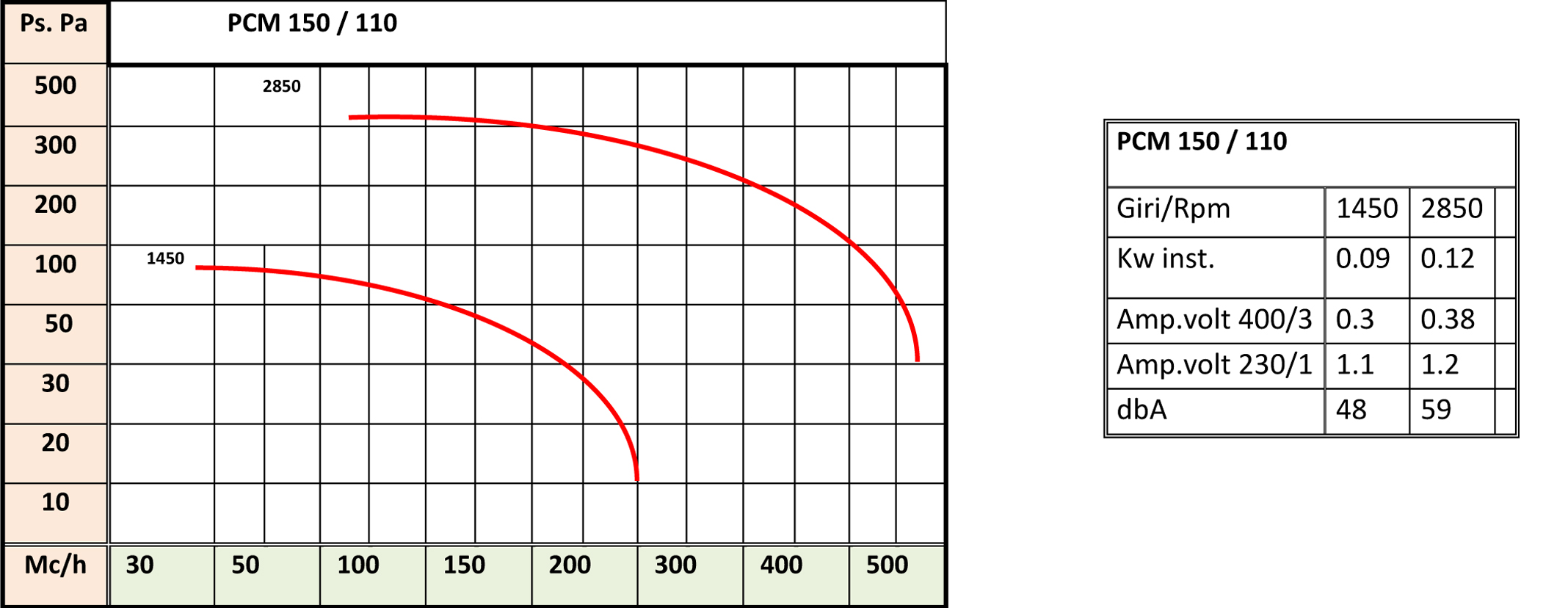

PCM 150-110 |

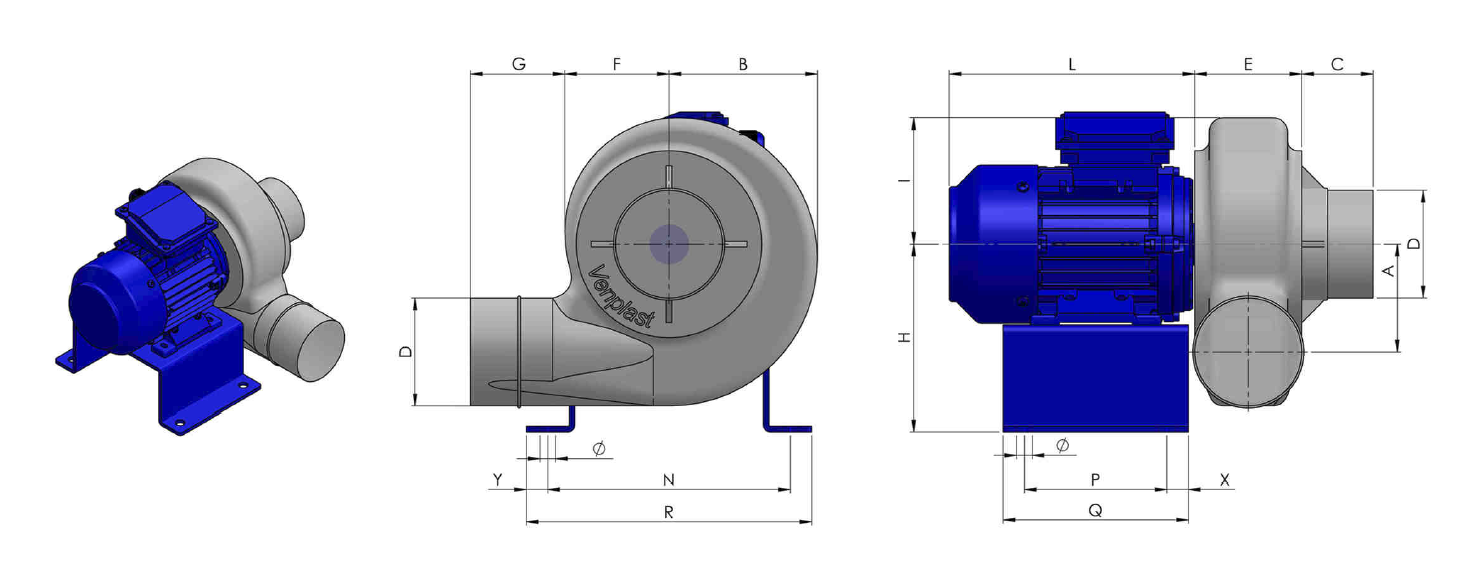

| Type | Mot.Gr. Size |
Mot. Kw | T/mn Rpm | A | B | C | D | E | F | G | H | I | L | N | P | Q | R | Y | X |
Ø | Kg * | Kg ** |
| PCM125/75 | 56 |
0.09 | 1400 | 75 | 104 | 50 | 75 | 75 | 73 | 78 | 130 | 88 | 170 | 170 | 100 | 130 | 200 | 15 | 15 | 11 | 5 | 6 |
| 0.12 | 2800 | |||||||||||||||||||||
| PCM150/90 | 56 | 0.09 | 1400 | 85 | 122 | 60 | 90 |
115 | 90 | 78 | 170 | 112 | 170 | 170 | 100 | 130 | 200 | 15 | 15 | 11 | 6 | 7 |
| 0.12 | 2800 | |||||||||||||||||||||
| PCM150/110 | 56 | 0.09 | 1400 | 85 | 122 | 60 | 110 | 115 | 90 | 78 | 170 | 112 | 170 | 170 | 100 | 130 | 300 | 15 | 15 | 11 | 6.5 | 8 |
| 0.12 | 1370 | |||||||||||||||||||||
| * Montage standard ** Montage ATEX | ||||||||||||||||||||||
