Gaine souple en PVC blanc M1

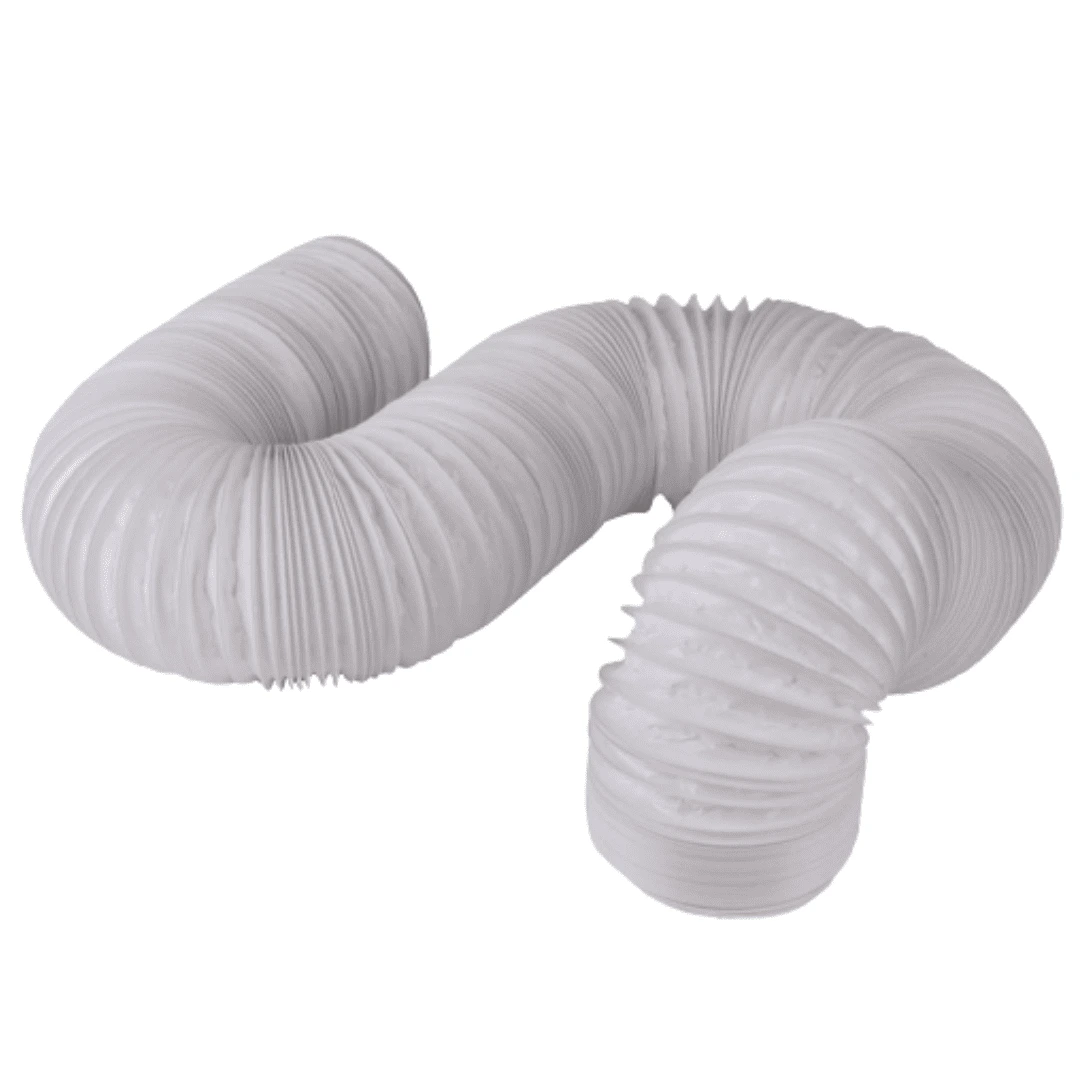

Gaine souple en PVC blanc M1 – Image 1

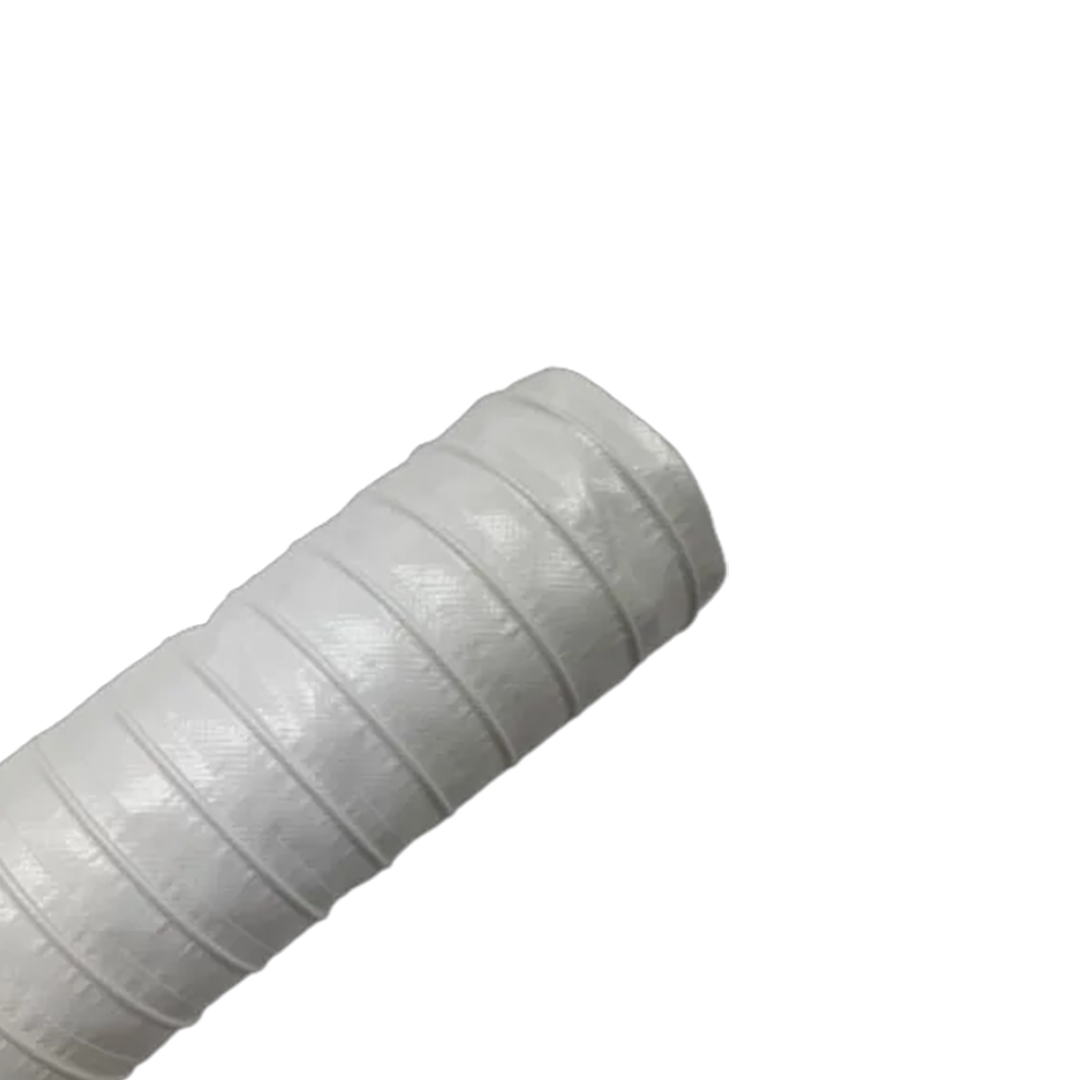

Gaine souple en PVC blanc M1 – Image 2
Gaine souple en PVC blanc M1 - Thumbnail Image 1
Gaine souple en PVC blanc M1 - Thumbnail Image 2

Gaine souple blanche en tissu de verre enduit PVC double face, classée M1, destinée à la ventilation industrielle, à l’air faiblement chargé en particules solides et à l’aspiration de fumées ou de vapeurs acides.

Les longueurs standard de fabrication sont de 10 ou 20 m selon le diamètre. D’autres dimensions sont proposées sur demande pour adapter le flexible aux contraintes du réseau.

du diamètre 60 à 500 mm (autres Øsur demande)

Tissu de verre enduit PVC double face, épaisseur 0,5 mm, Classement M1

Utilisation de -10°C à +70°C

Vendu au mètre ou par longueur de 10m

demander un devis

Présentation du produit

Gaine souple blanche en tissu de verre enduit PVC double face, classée M1, destinée à la ventilation industrielle, à l’air faiblement chargé en particules solides et à l’aspiration de fumées ou de vapeurs acides.

Références et conditionnement

Référence Ø (mm) Vente
VA-GPVCSW080 80 10 m
VA-GPVCSW090 90 10 m
VA-GPVCSW100 100 10 m
VA-GPVCSW110 110 10 m
VA-GPVCSW125 125 10 m
VA-GPVCSW160 160 10 m
VA-GPVCSW180 180 10 m
VA-GPVCSW200 200 Au mètre
VA-GPVCSW225 225 10 m
VA-GPVCSW250 250 Au mètre
VA-GPVCSW315 315 10 m
VA-GPVCSW355 355 10 m
VA-GPVCSW400 400 10 m
VA-GPVCSW450 450 10 m
VA-GPVCSW500 500 10 m

Longueurs standards de fabrication : 10 ou 20 m selon le diamètre. Autres longueurs et diamètres sur demande.

Construction et utilisation

Caractéristique Valeur
Matière Tissu de verre enduit PVC double face
Épaisseur 0,5 mm
Classement au feu M1
Renforcement Spire en acier cuivré ; section adaptée au diamètre
Fabrication Enroulement spiralé soudé à chaud
Température −10 à +70 °C
Rayon de courbure 1,5 × Ø

Applications : ventilation industrielle, équipement des bras articulés et établissements recevant du public nécessitant un classement M1. Le tissu résiste au transport d’air peu chargé en poussières et aux vapeurs chimiques. Un coloris gris est également mentionné dans la documentation ; consulter pour cette exécution.

Caractéristiques aérauliques par diamètre

Référence de notice Ø intérieur (mm) Masse (kg/m) Pression admissible (bar) Dépression admissible (mm CE)
VA-GPVCSW80 80 0.423 1.00 2100
VA-GPVCSW90 90 0.492 0.90 200
VA-GPVCSW100 100 0.517 0.90 1800
VA-GPVCSW110 110 0.566 0.80 1500
VA-GPVCSW125 125 0.658 0.80 1000
VA-GPVCSW160 160 0.821 0.40 600
VA-GPVCSW200 200 1.029 0.25 450
VA-GPVCSW205 205 1.100 0.22 420
VA-GPVCSW225 225 1.256 0.20 400
VA-GPVCSW250 250 1.308 0.20 330
VA-GPVCSW315 315 1.678 0.13 240

Éléments livrés

Élément / référence Contenu de la livraison
Gaine souple en tissu de verre enduit PVC blanc M1 Produit correspondant à la référence et à la configuration commandées. Les accessoires et options sont à préciser à la commande.

Accessoires et options

Accessoire / référence Description et compatibilité
Colliers de serrage inox Maintien sur un raccord de diamètre compatible

Logiciels

Aucun logiciel n’est proposé au téléchargement dans cette rubrique.

Vidéos

Aucune vidéo n’est proposée dans cette rubrique.

Documents à télécharger

Conformité

Point de conformité Informations
Informations

Classement au feu M1 indiqué par la documentation du produit.
